商用车用防滑圆形门挡结构设计

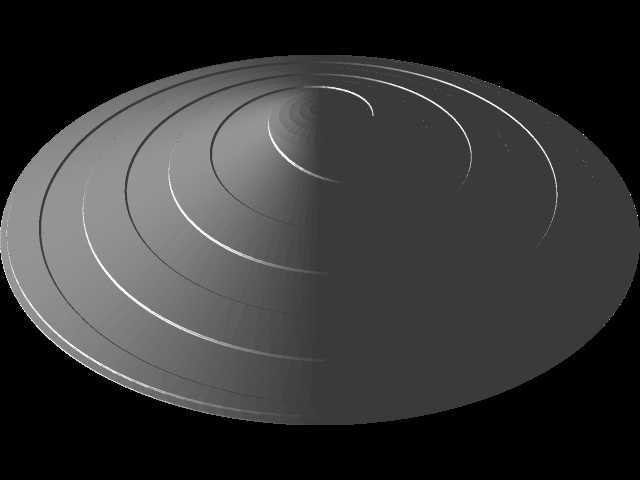

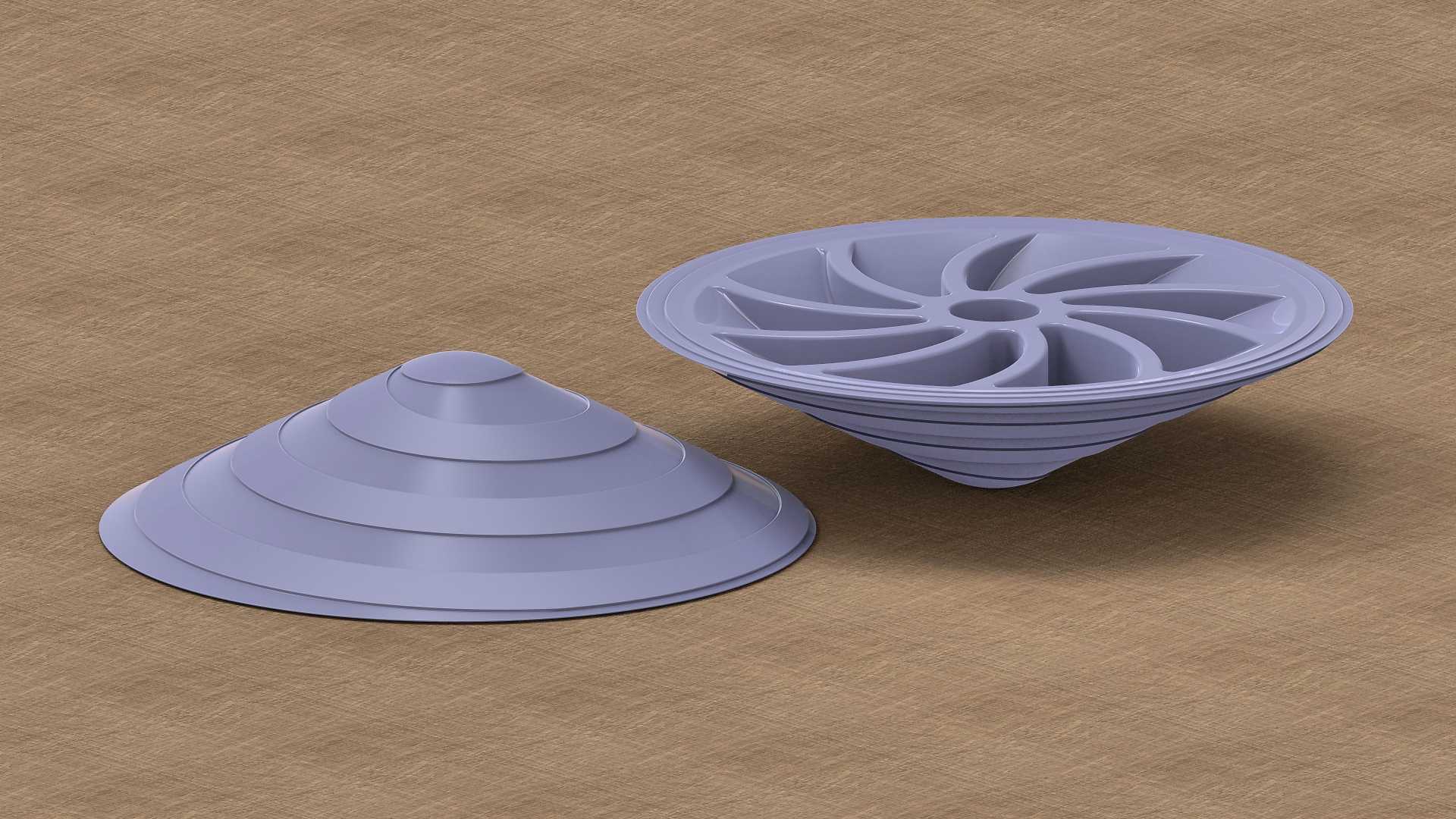

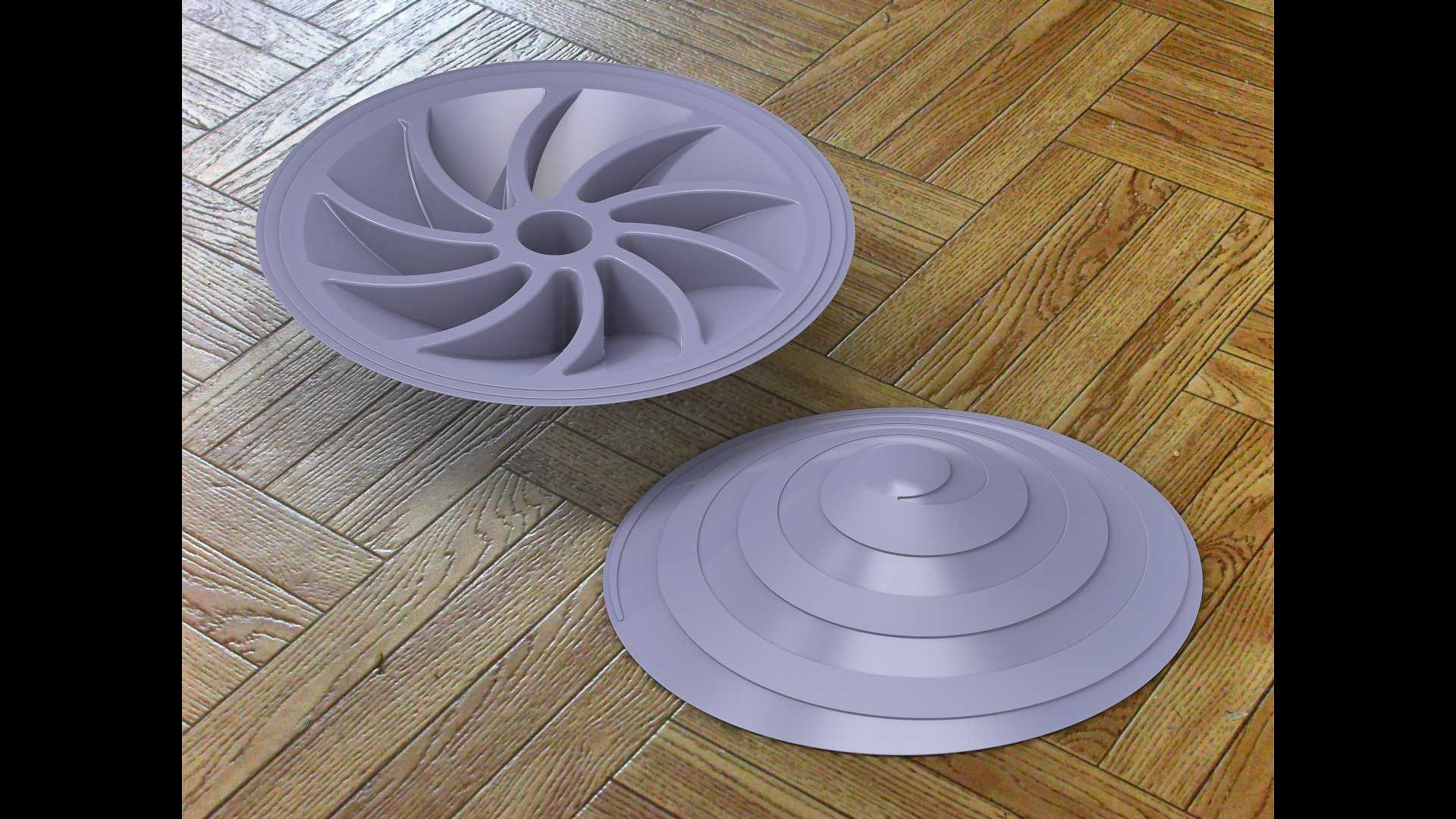

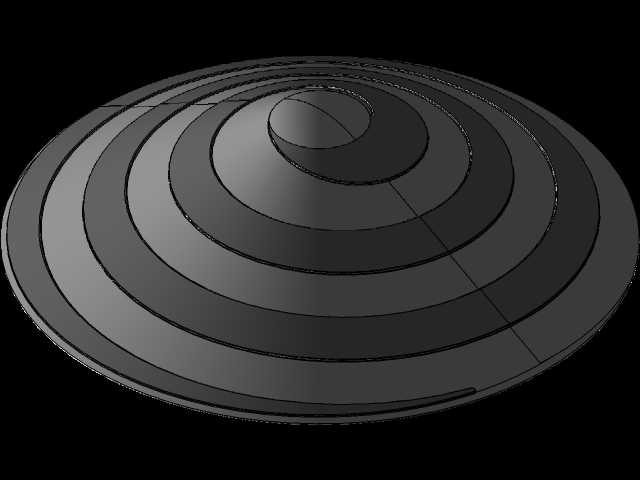

　　在商用车舱内部配套五金件的选型与结构设计环节，门挡是容易被忽略但直接影响使用安全性与体验感的小部件，过往很多常规门挡在使用中暴露出不少实际问题：比如在舱门弯曲贴合位置需要反复施力对齐才能放置到位，遇到舱门回弹拉力较大的情况，普通平底门挡很容易被拉力带偏滑移，轻则无法起到限位作用，重则门挡弹飞可能磕碰舱内设备、甚至砸伤舱内操作人员，这类小故障在日常运维中出现的频次并不低。这款防滑门挡的设计核心就是从实际使用痛点出发，没有做多余的花哨结构，把防滑可靠性放在了第一位。整体采用类金字塔的渐变截面构型，接触地面的底座为完整圆形平面，和地面接触时整个承压面受力均匀，不会出现局部应力集中导致的侧倾滑移，不管是铺设地毯的舱内地板、

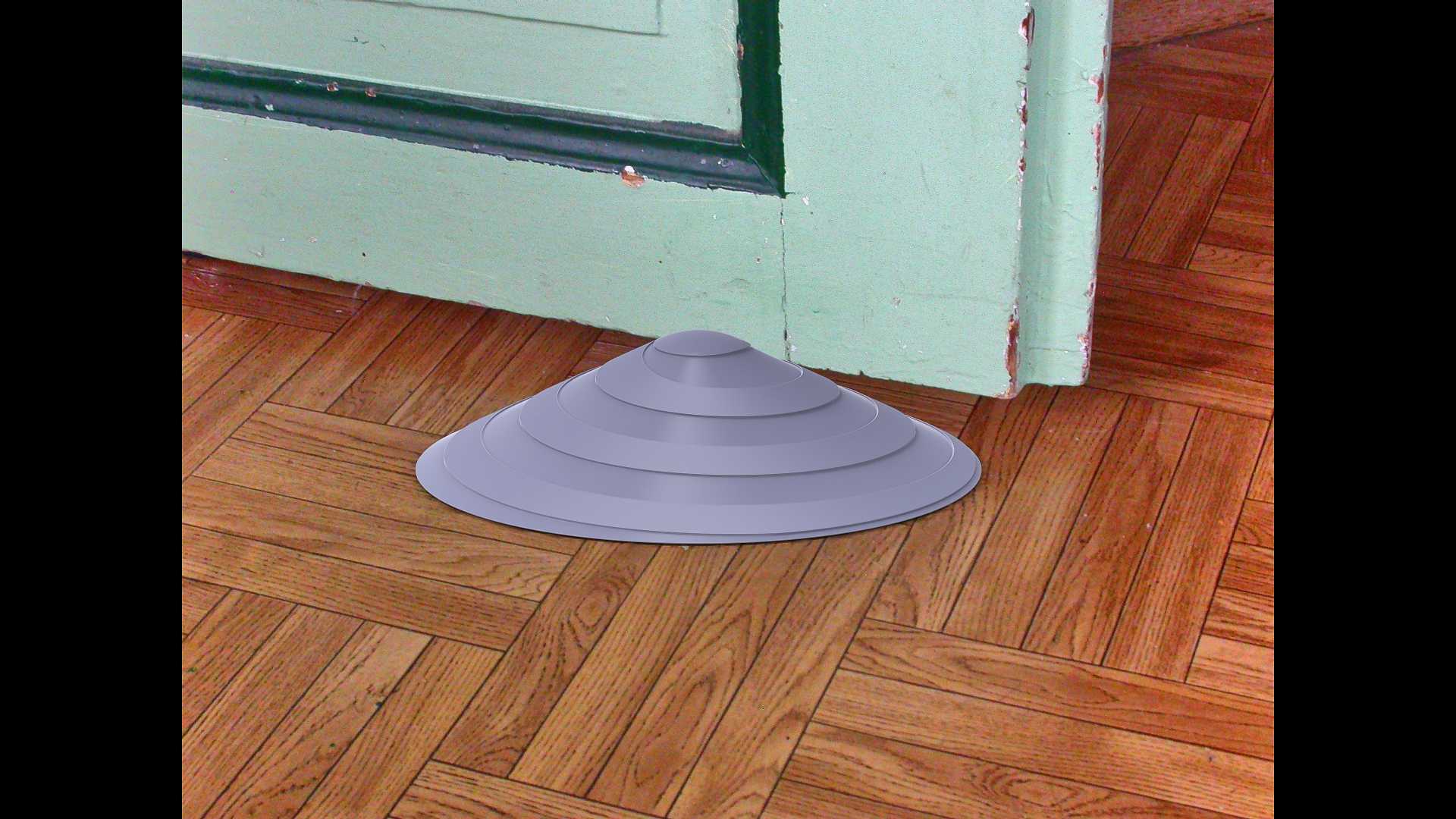

　　光面层压饰板还是无尘瓷砖地面，放置后都能保持稳定的接触状态，只要随手放置到门后合适位置，门挡就能自动贴合到正确的限位方向，不需要反复调整摆正，哪怕遇到舱门较大的回弹力，也不会出现打滑移位的情况。从安装与使用的边界尺寸来看，这款门挡整体直径控制在120mm，和常规CD、DVD光盘的直径尺寸接近，整体高度约30mm，这个尺寸是经过多轮场景验证的：直径过小会导致承压面不足，遇到大拉力容易侧翻，直径过大则会占用过多舱内通道空间，容易绊倒过往人员；30mm的高度刚好适配商用车舱门底部的常规离地间隙，不会出现高度不够挡不住门、或是高度过高导致门底剐蹭门挡顶面的问题，不管是舱内常开的检修门、储物柜门还是乘员舱侧门，都能适配使用。

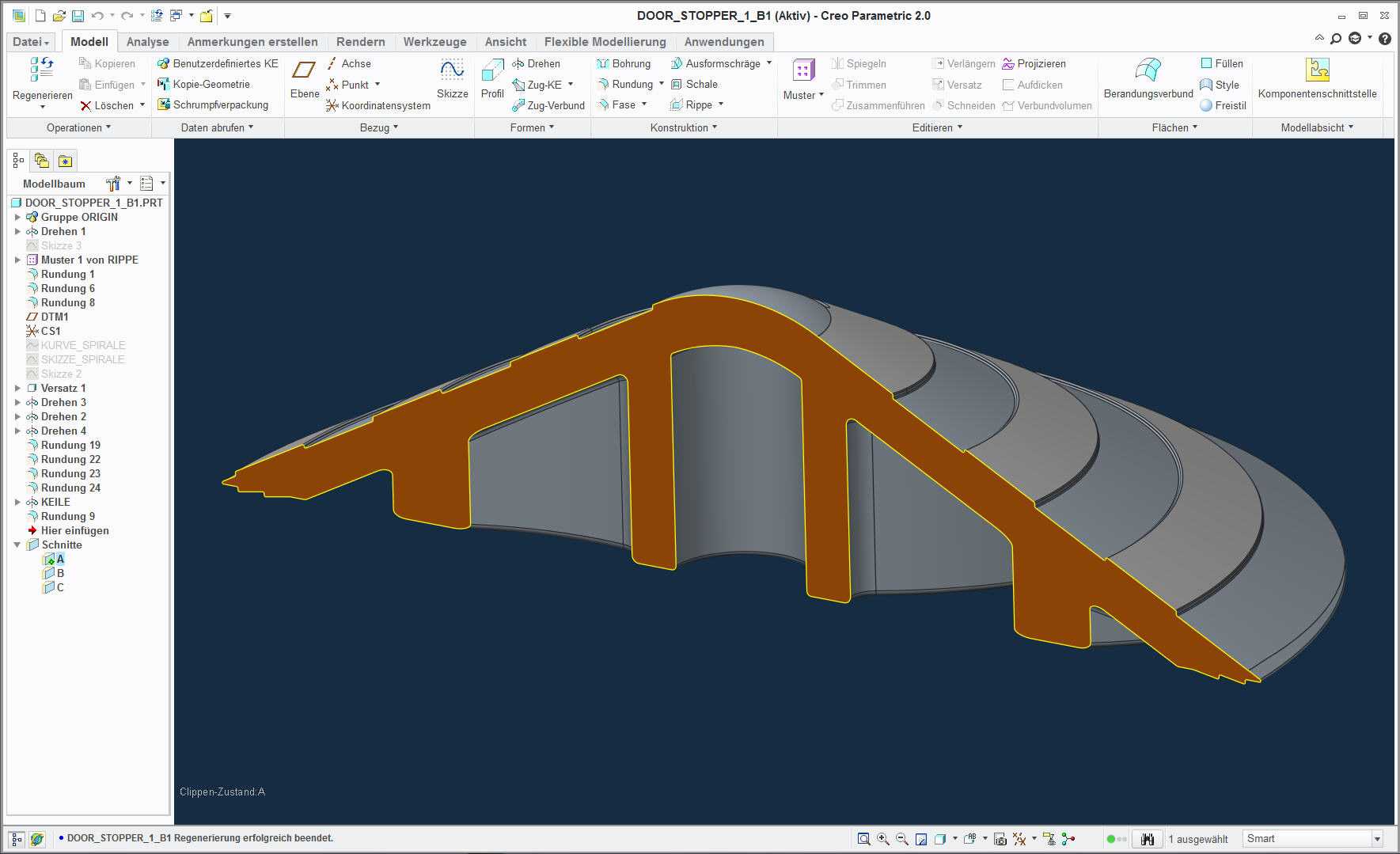

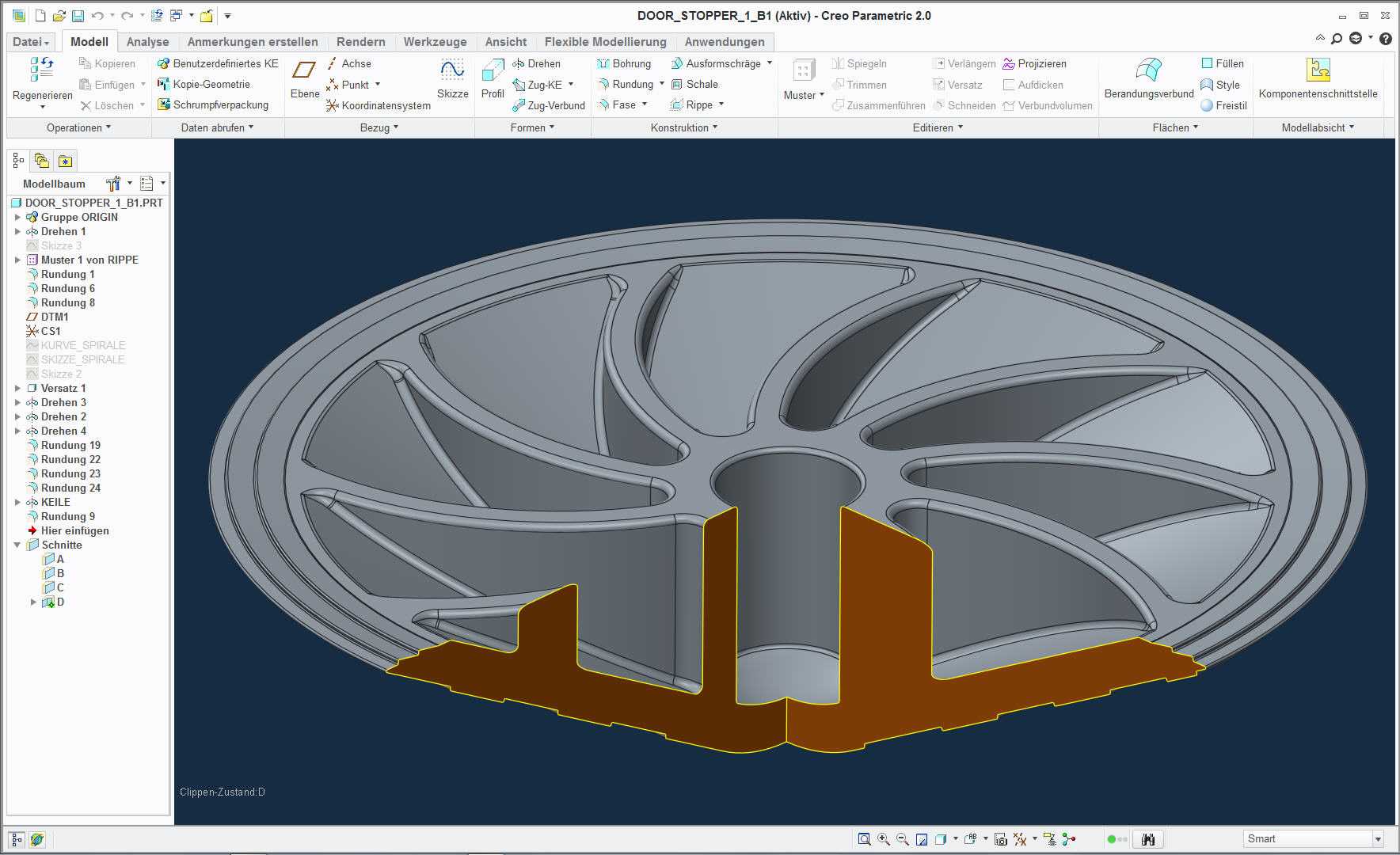

　　在结构建模的过程中，设计团队特意做了参数化的构型处理，所有结构特征都保留了可编辑的参数化元素，方便后续根据不同车型的门底间隙、地面材质做针对性的尺寸调整：比如针对地毯厚度较大的车型，可以适当调整整体高度，保证有效限位行程；针对光面瓷砖地面的使用场景，可以在底座平面预留防滑胶条的安装槽位，进一步提升摩擦系数。整个构型没有多余的曲面弯折，所有过渡位置都做了圆角处理，没有尖锐棱角，避免人员磕碰受伤，整体结构简单可靠，没有易损的活动部件，长期使用也不会出现弹簧失效、卡扣断裂这类问题。不同于很多民用场景的小型门挡，商用车使用场景下的部件需要兼顾可靠性与通用性，这款门挡的圆形对称结构不存在安装方向的限制，不需要区分正反面，随手放置就能使用，

　　哪怕是在光线不好的检修场景下，操作人员也能快速放置到位，不需要反复调整位置。在受力传导的设计上，从门体接触的顶部斜面到底部承压平面，采用了均匀渐变的壁厚设计，接触门体的位置做了小角度的斜面导向，门体回弹时会顺着斜面把下压力传导到整个底座平面，而不是把力集中在接触点位置，既避免了门挡被冲击力撞飞，也能减少门体接触位置的磕碰损伤，不会在门底留下压痕或掉漆问题。对于结构设计从业者来说，这类小五金件的设计核心从来不是复杂的结构堆砌，而是紧扣实际使用场景的痛点，把每一个尺寸、每一处构型都和实际使用需求对应起来，哪怕是看起来简单的门挡，也要从受力、尺寸、使用便捷性、安全性多个维度反复验证，才能做出真正适配场景需求的可靠部件。
