户外休闲用风筝收线绕线器结构

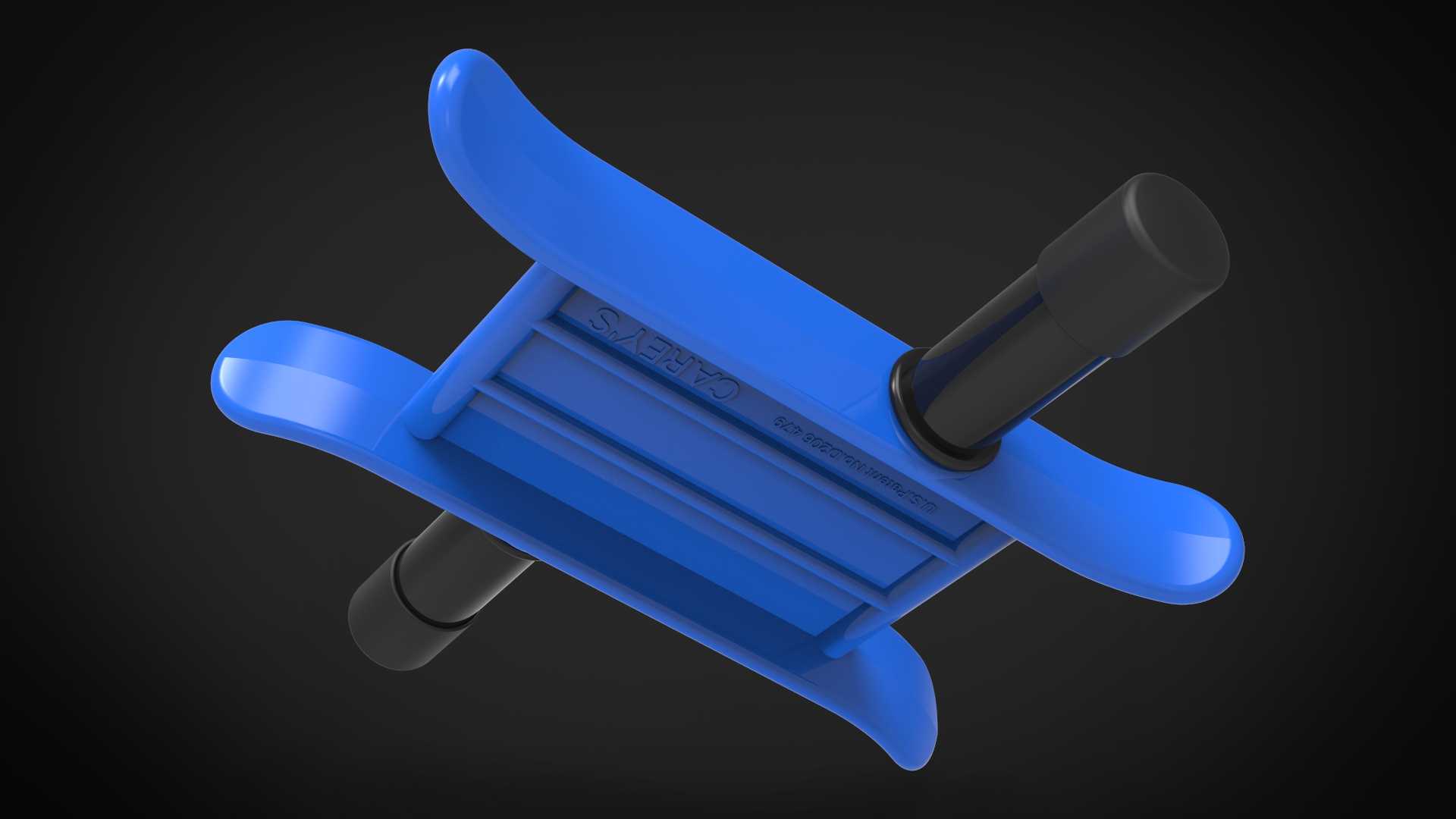

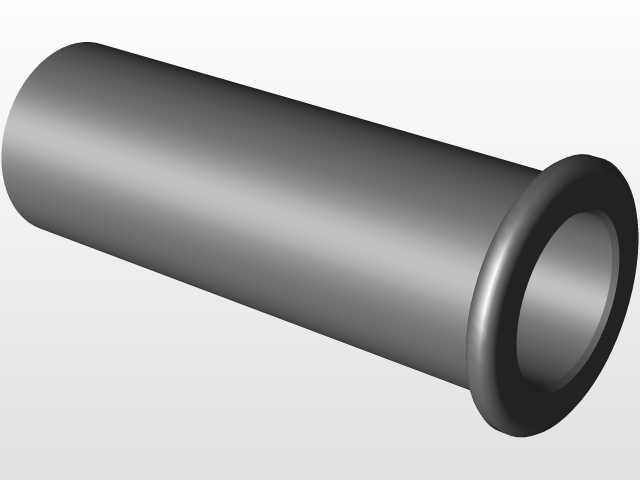

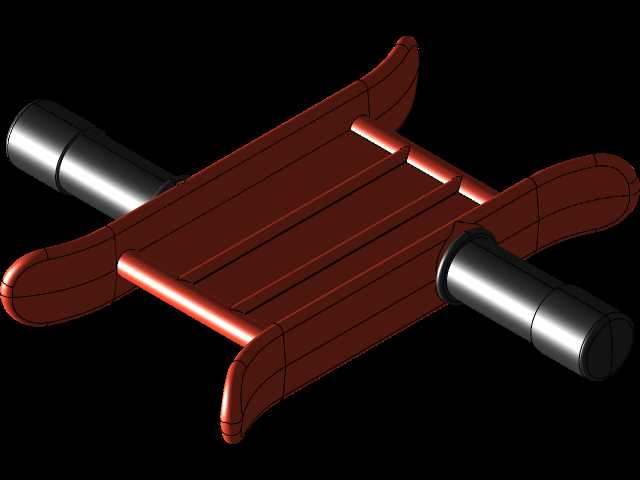

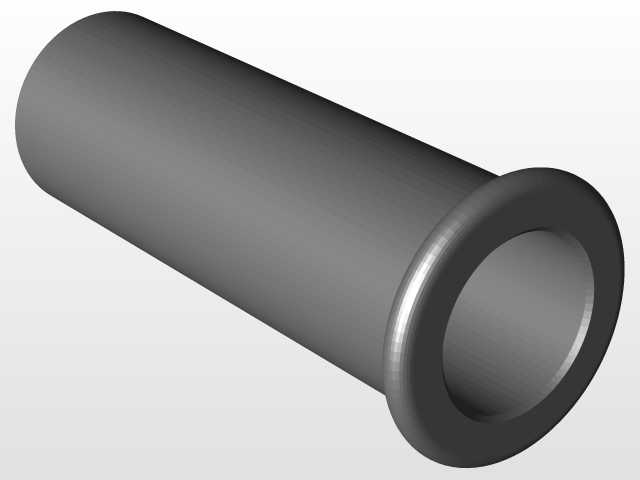

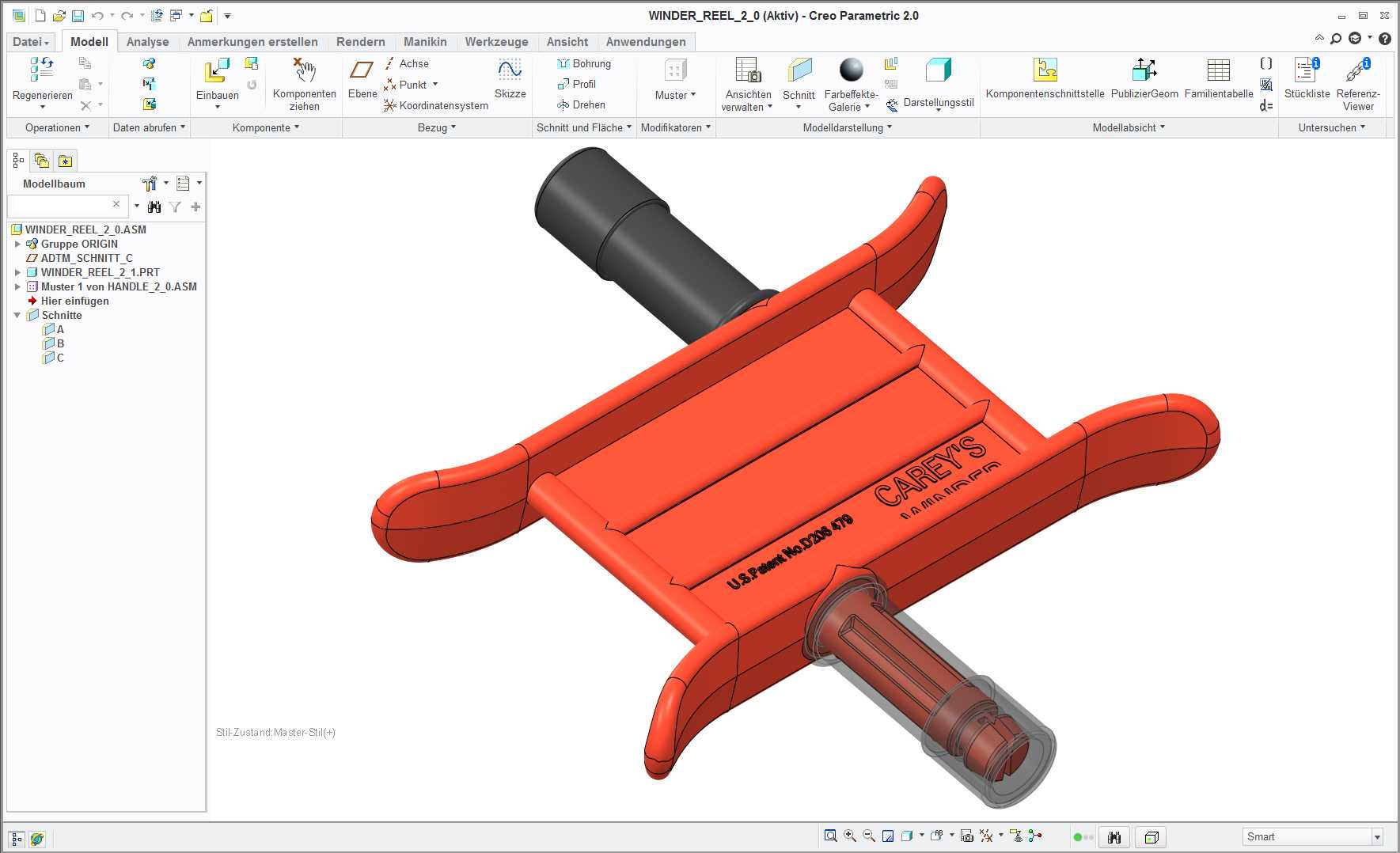

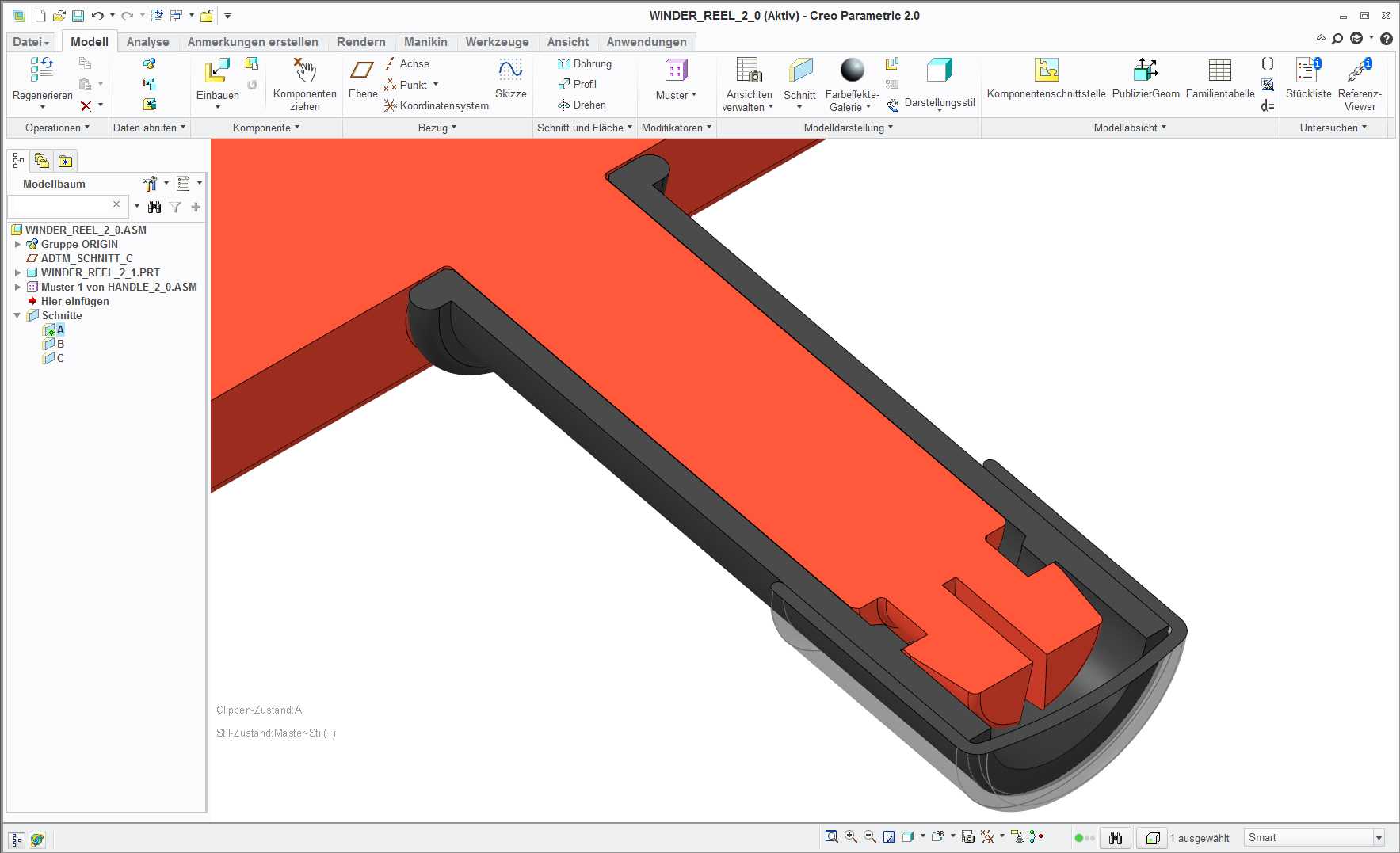

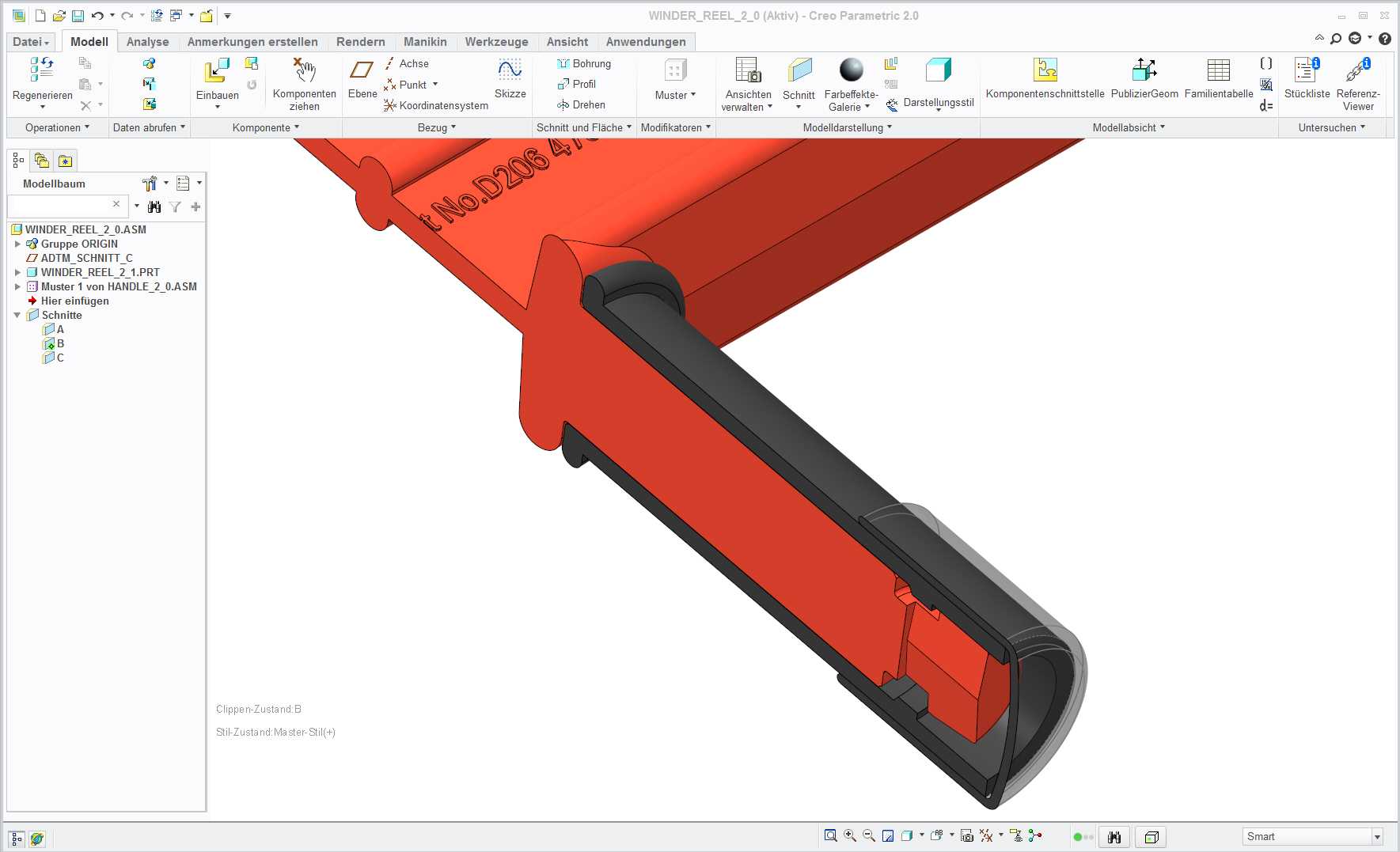

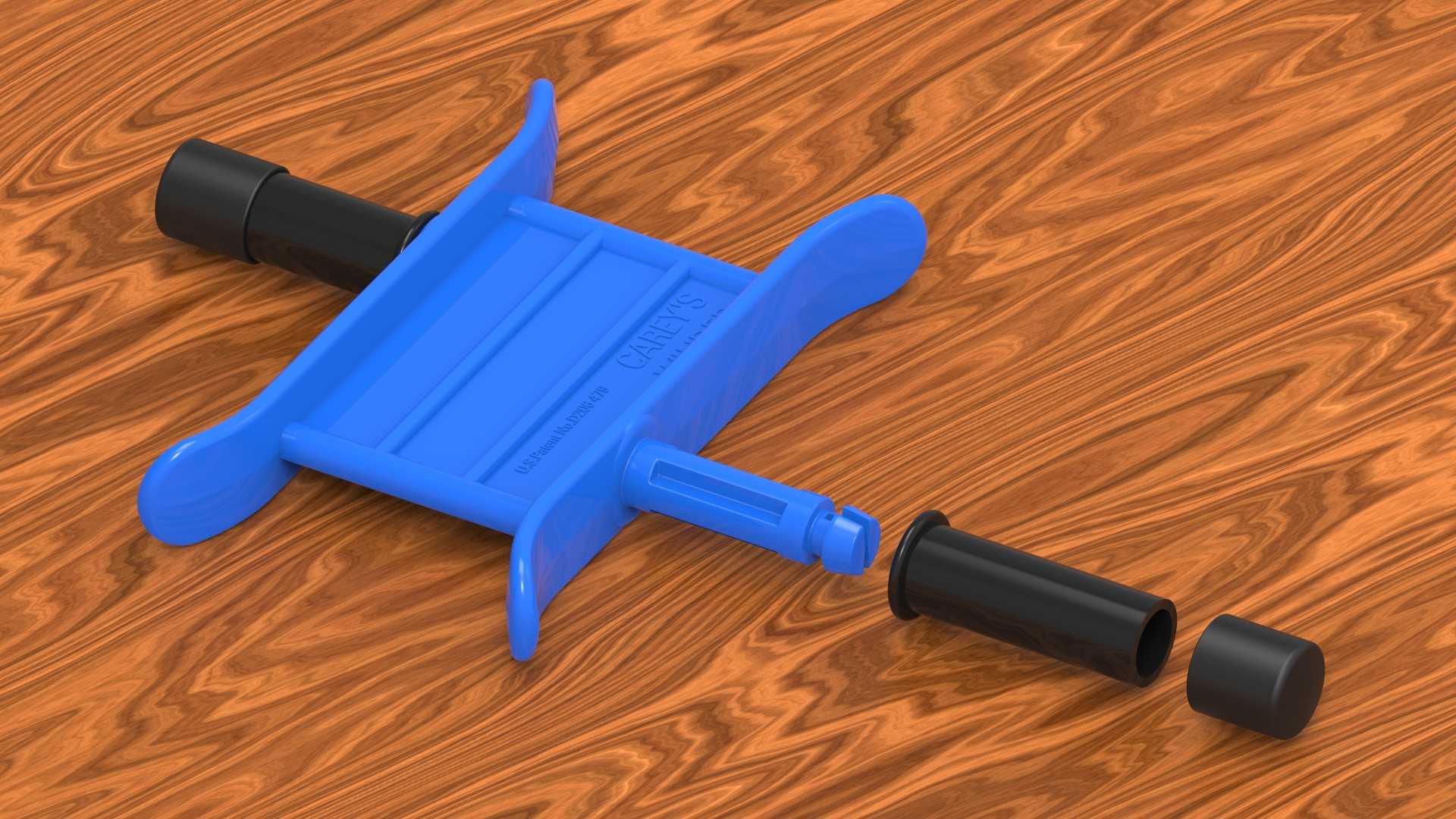

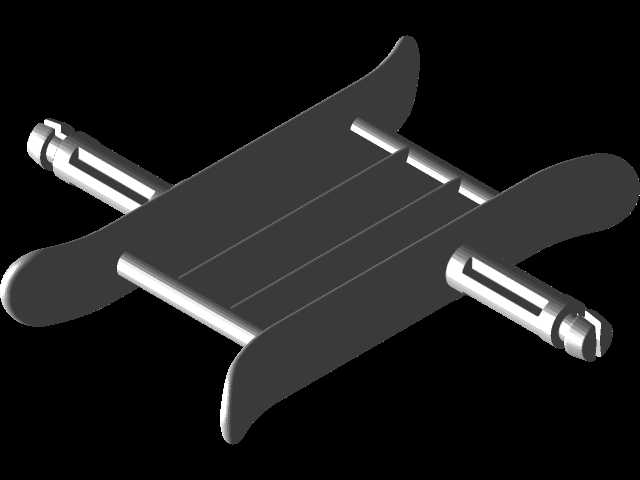

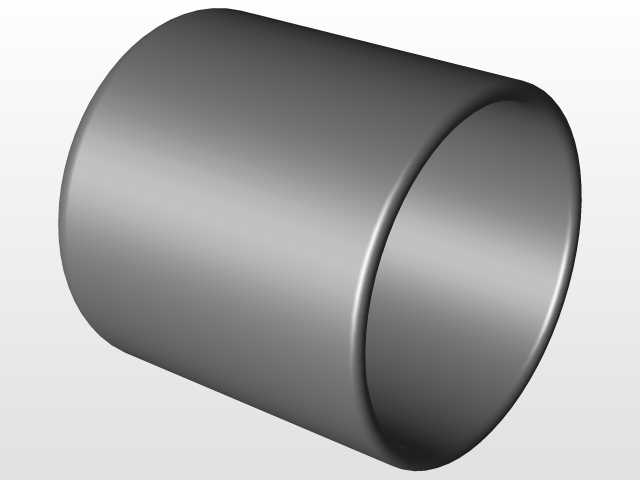

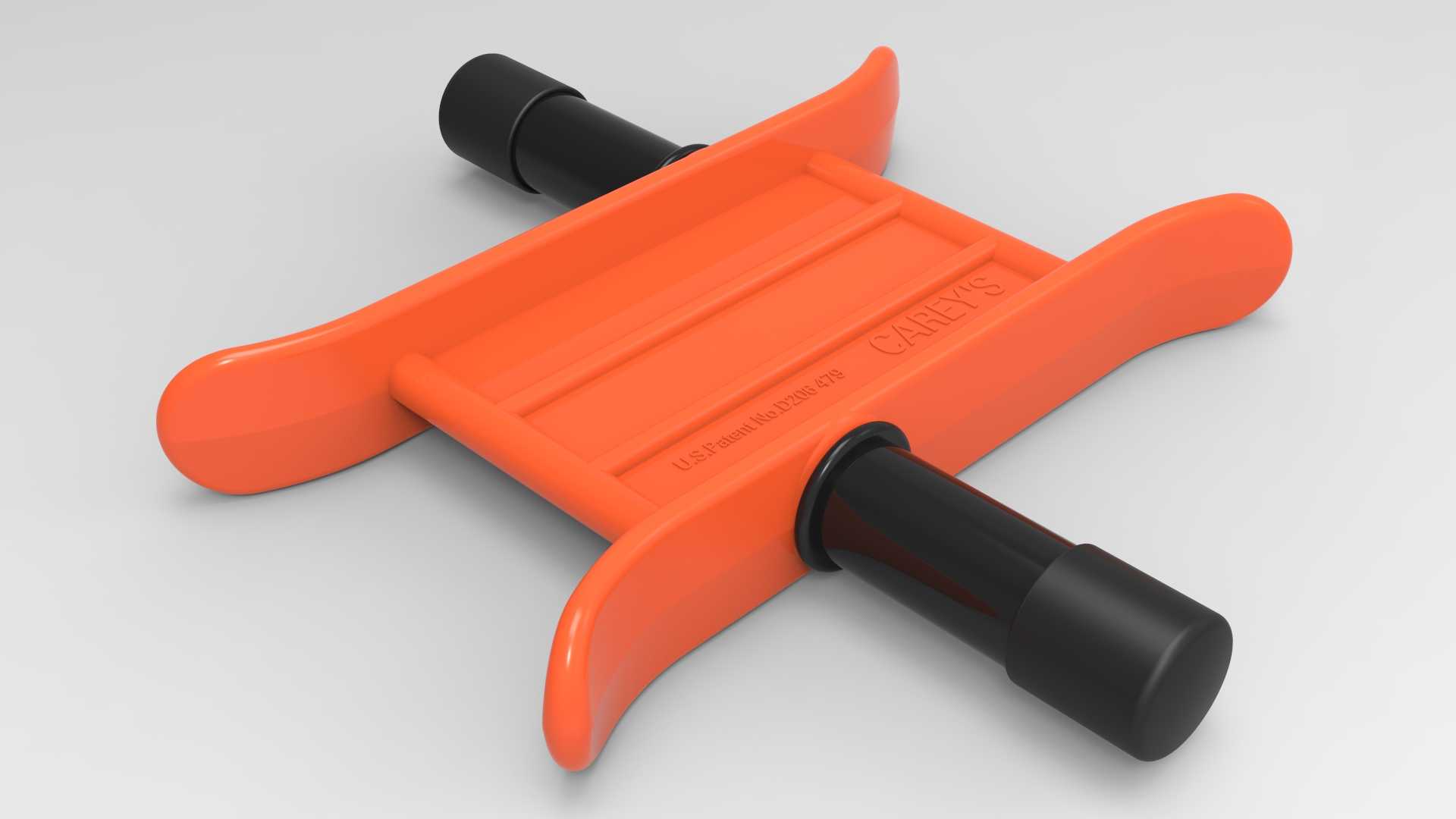

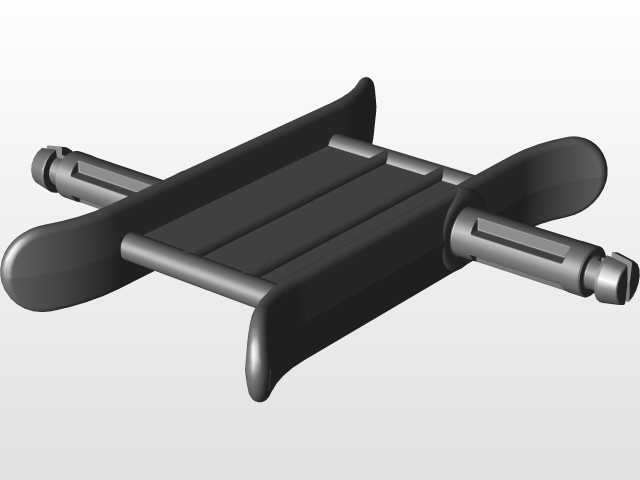

　　这款手持绕线装置主要面向户外风筝放飞场景设计，核心作用是实现风筝线的有序收纳、可控放出与张力调节，解决传统徒手绕线易打结、放线无阻尼易乱线的实际使用痛点。从结构设计来看，整体采用对称式四翼握持框架，框架主体为一体注塑成型的塑料结构，四个向外延伸的弧形翼边刚好贴合手掌虎口与四指的握持曲面，长时间手持操作时不会产生局部硌压的不适感，适配不同手型的握持需求，无需额外加装防滑套即可实现稳定持握。中间的卷线轴采用两端限位的结构设计，轴体两端与框架的安装孔位采用间隙配合，转动时无径向窜动，轴体中部的卷绕区域做了内凹处理，可避免线体在卷绕过程中向两侧滑脱，端盖与轴体采用卡扣式连接，无需额外紧固件即可实现端盖的固定，装配工序简单，也方便后期拆开清理卷入的杂物或更换磨损部件。

　　从功能特性上看，卷线轴每转动一圈可卷绕固定长度的线体，线体导向依靠框架中部的过线缺口实现，缺口边缘做了圆弧倒角处理，避免收放线过程中对线体的磨损，卷绕腔室的容积经过核算，可容纳常规规格风筝线的最大使用长度，适配绝大多数休闲类风筝的使用需求。设计过程中优先考虑了户外使用的耐候性，主体塑料材质选用具备一定抗紫外线性能的牌号，避免长期户外暴晒导致的材质脆化，橡胶端盖选用邵氏硬度适中的橡胶材质，既具备足够的握持摩擦力，也能在意外跌落时起到缓冲作用，保护内部轴体结构不受冲击损坏。

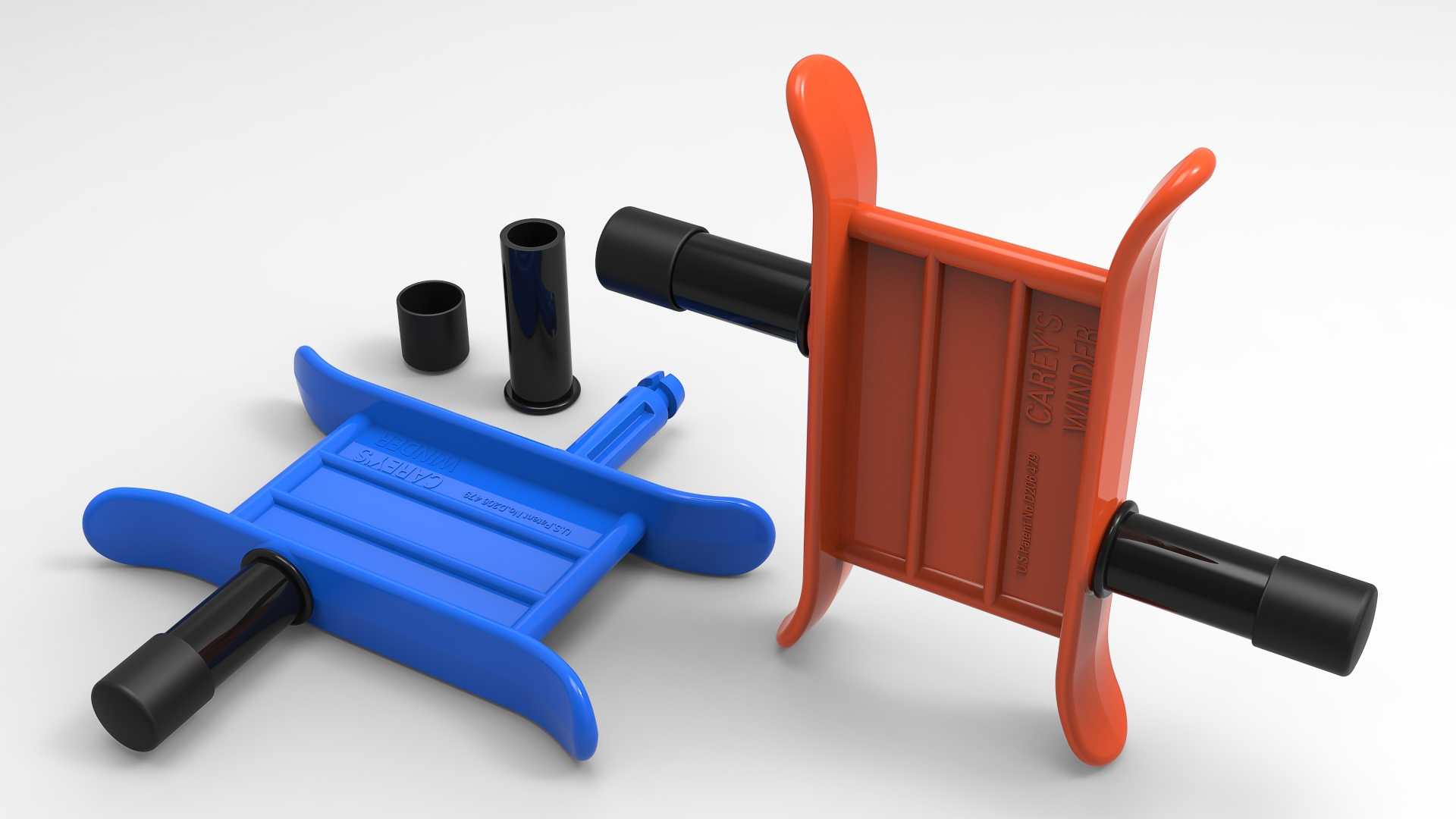

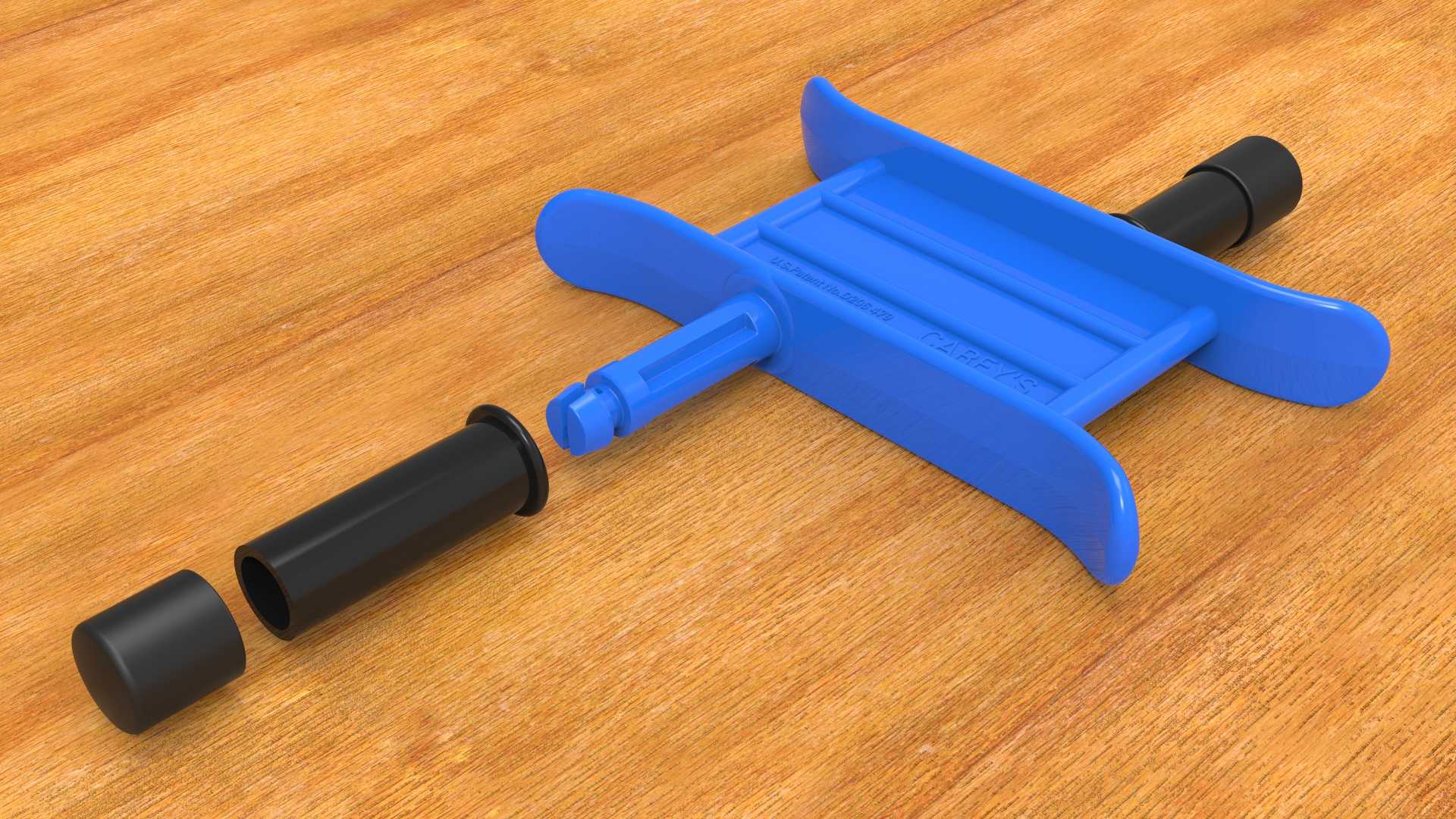

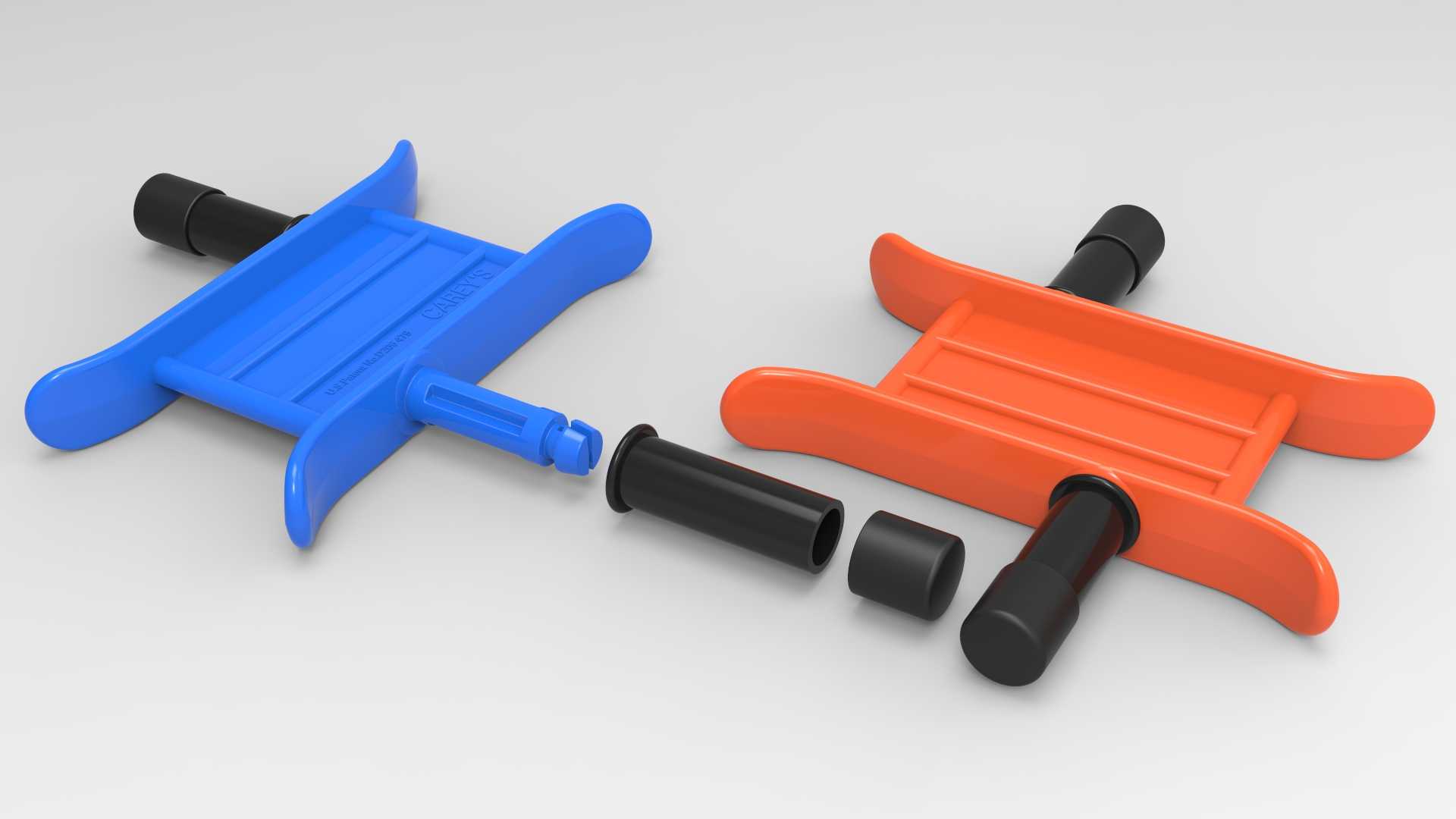

　　安装边界方面，整个装置无额外外接安装结构，完全依靠手持实现操作，整体外形的最大外轮廓尺寸适配单手持握的范围，放入常规背包侧袋即可携带，无突出的尖锐结构，不会刮蹭衣物或其他随身物品。结构上没有复杂的传动部件，日常使用无需额外加注润滑脂，仅需定期清理过线缺口处夹杂的沙尘即可维持正常转动。实际使用场景中，除了风筝线的收放，该结构也可适配轻型绳索、钓鱼线等柔性线体的临时收纳，只要线体直径在卷绕间隙的允许范围内，均可实现顺畅的收卷操作。设计时特意简化了整体的零件数量，全装置仅包含框架、卷线轴、两个端盖共四类部件，其中两个端盖为完全相同的通用件，大幅降低了开模成本与装配难度，卷线轴与框架的配合位置没有设计复杂的阻尼结构，依靠线体自身卷绕产生的层间摩擦力即可实现放线张力的控制，新手也能快速上手操作，不会出现阻尼过大收线费力、阻尼过小放线失控的问题。框架表面做了细微的磨砂纹理处理，既可以提升握持时的摩擦力，出汗时也不会打滑，同时能减少表面划痕的产生，长期使用外观不会出现明显的磨损痕迹。
