风筝线卷取机卷筒结构设计方案

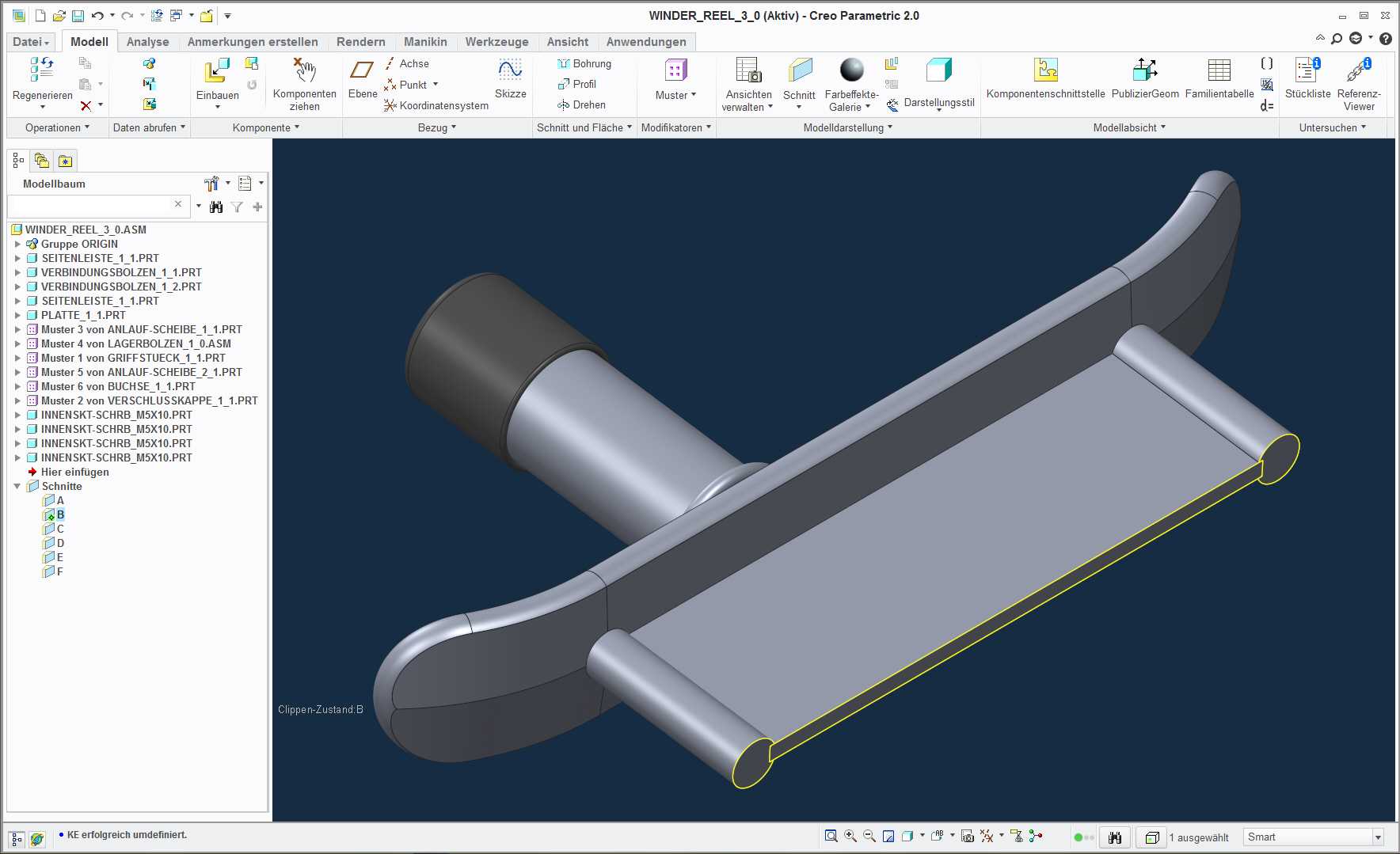

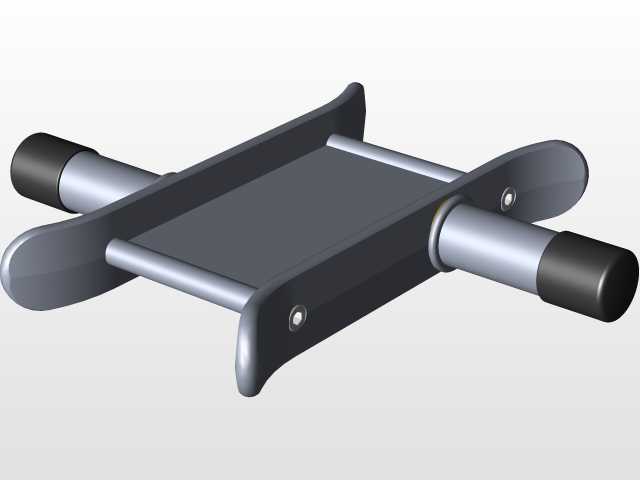

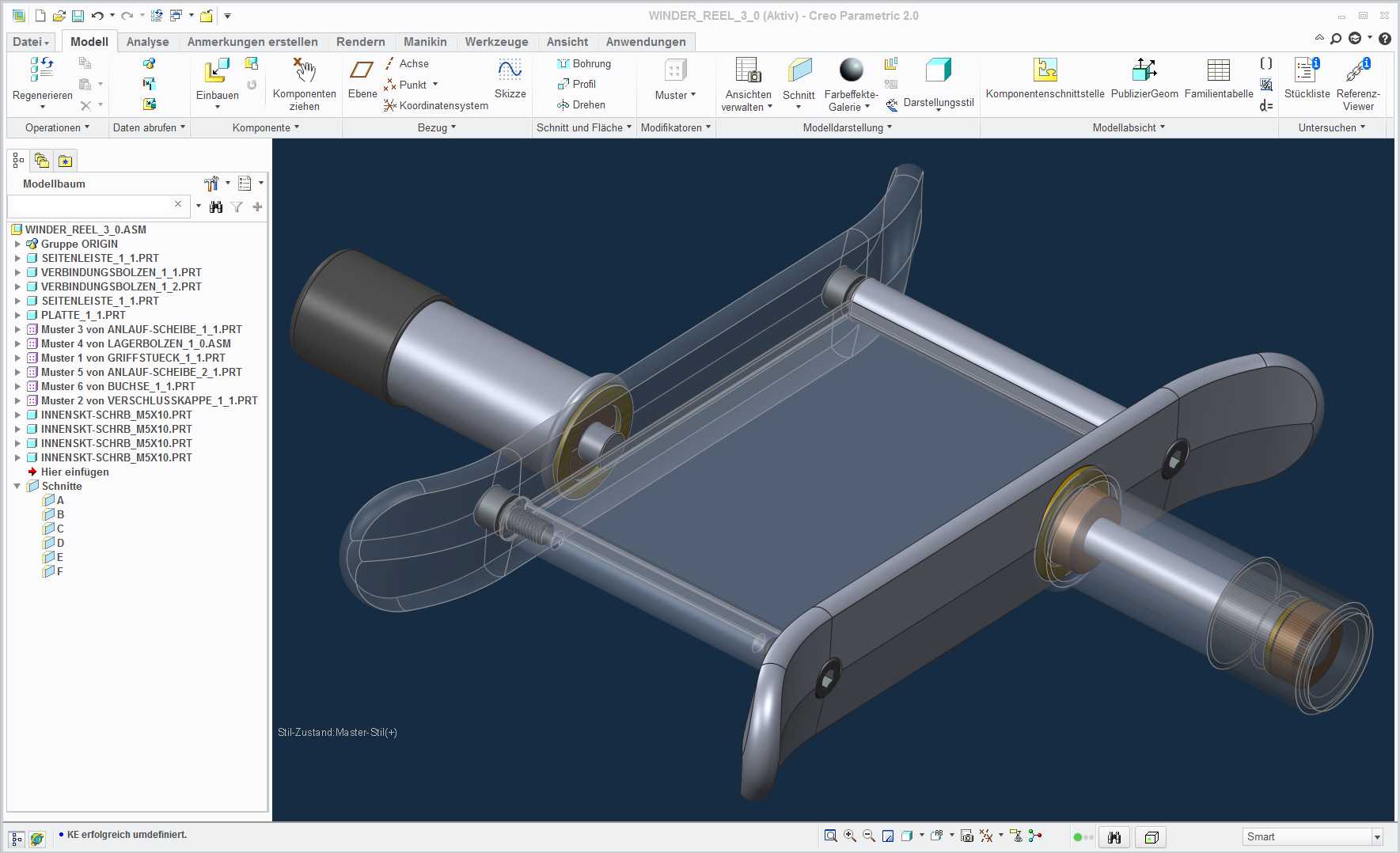

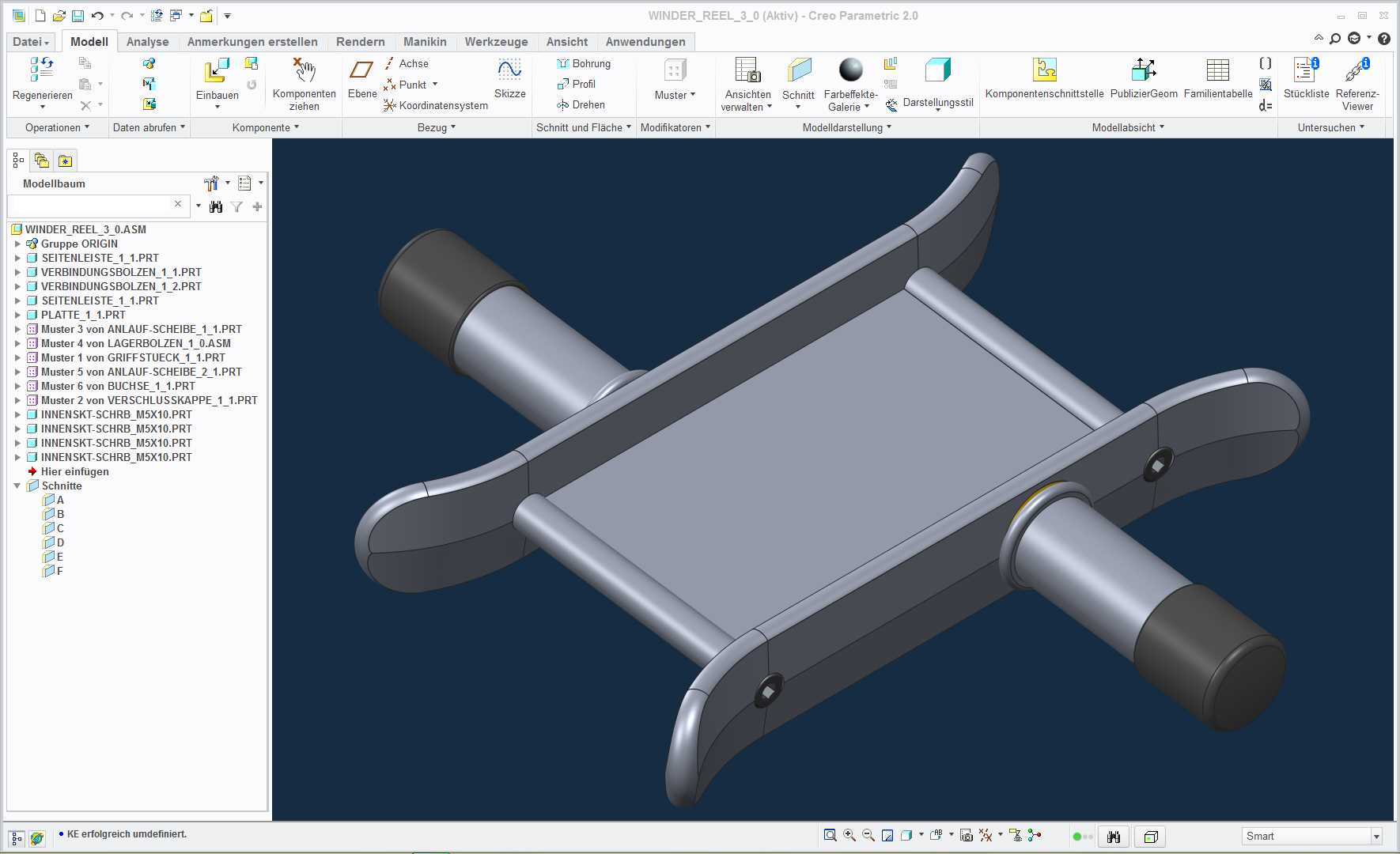

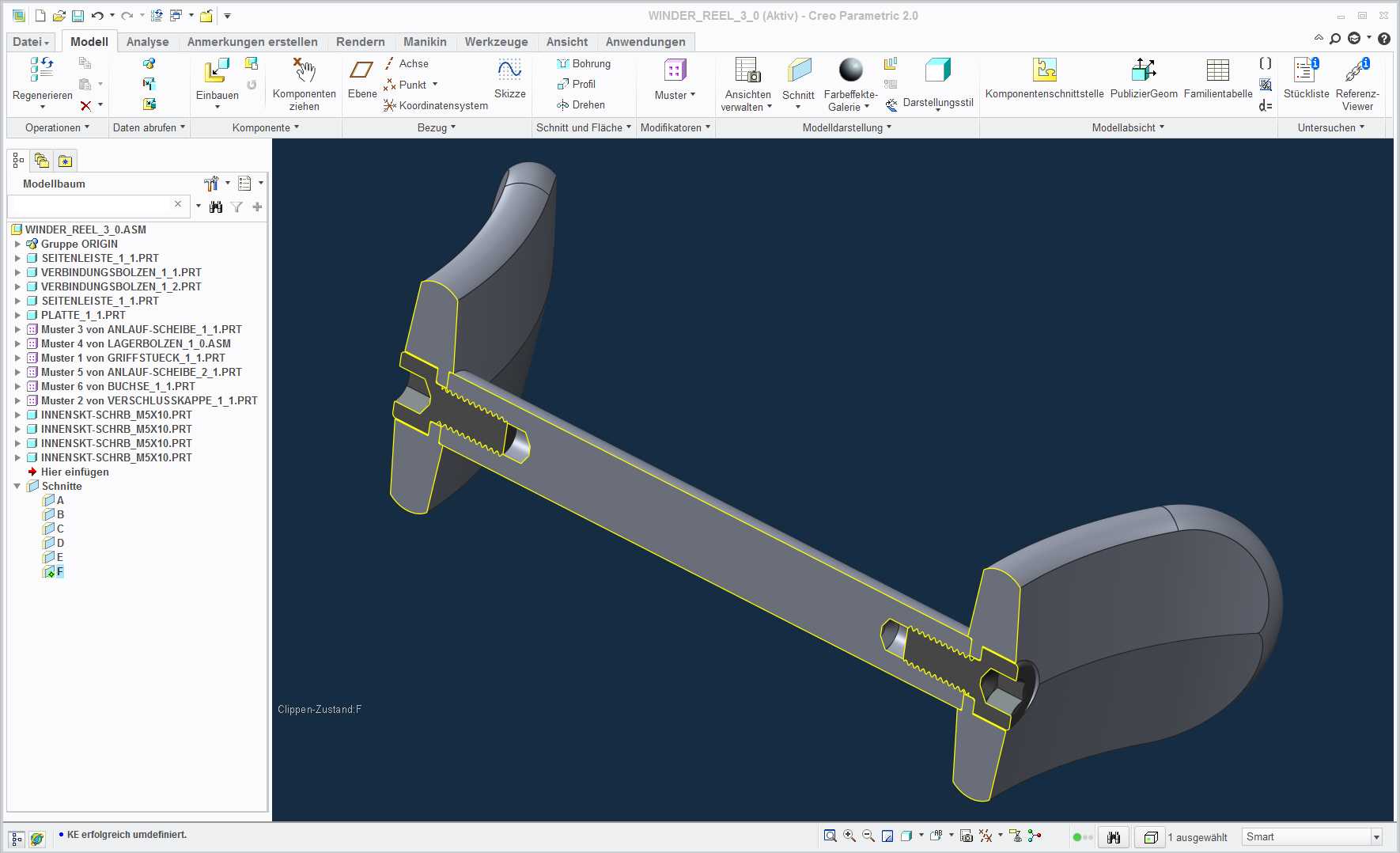

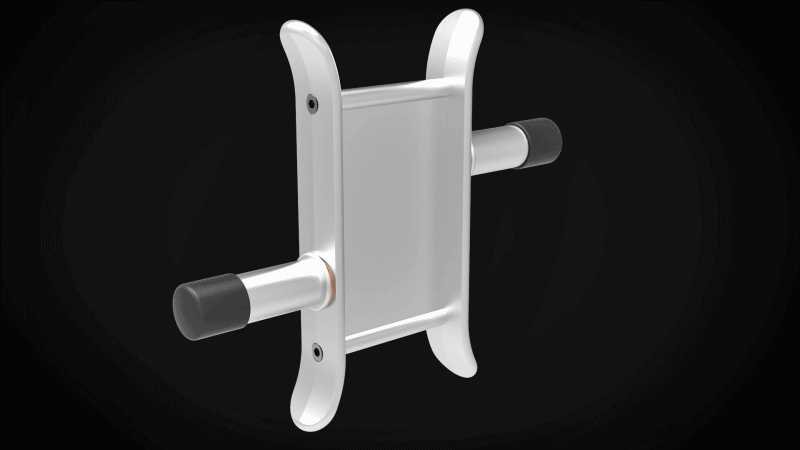

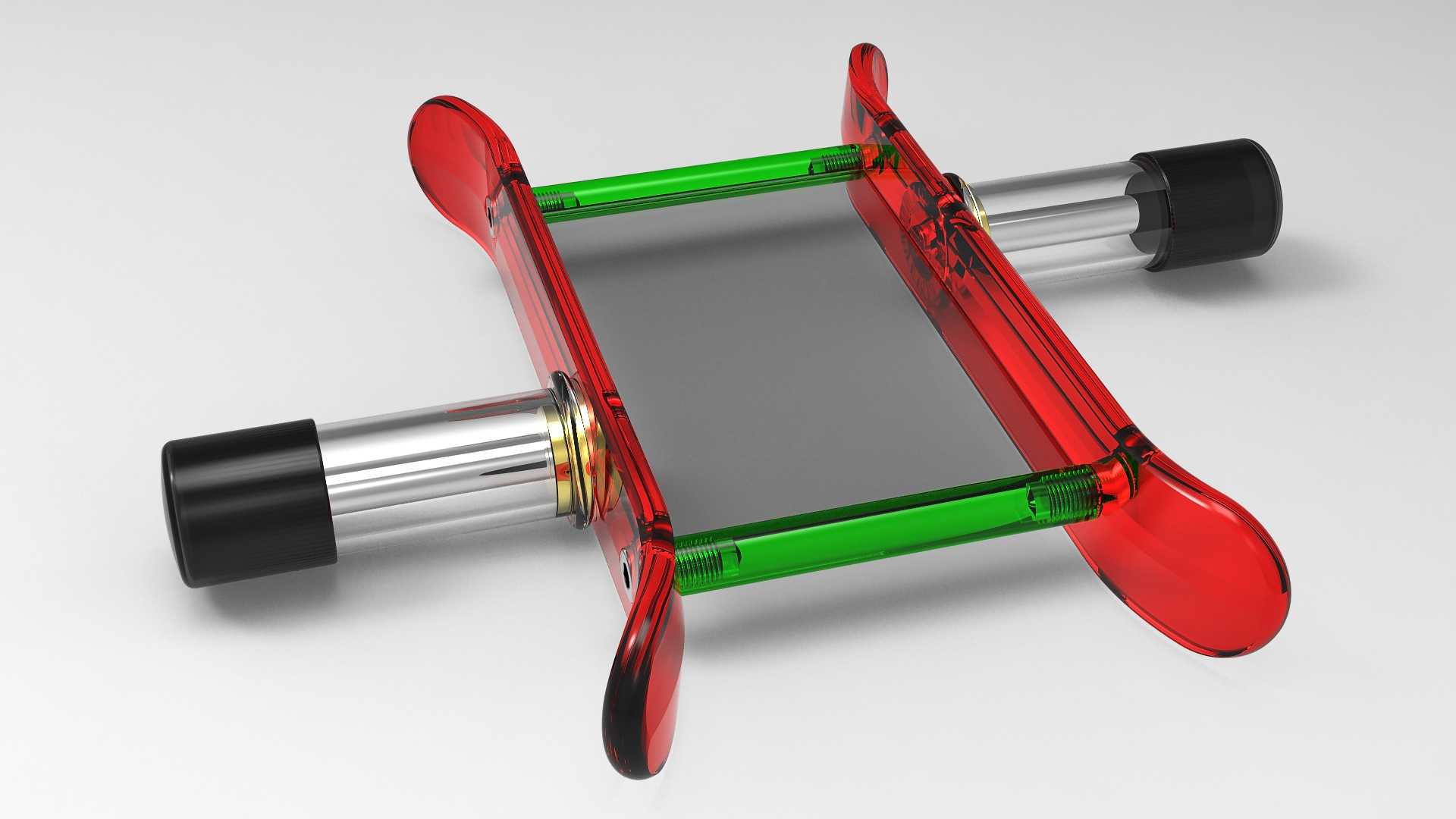

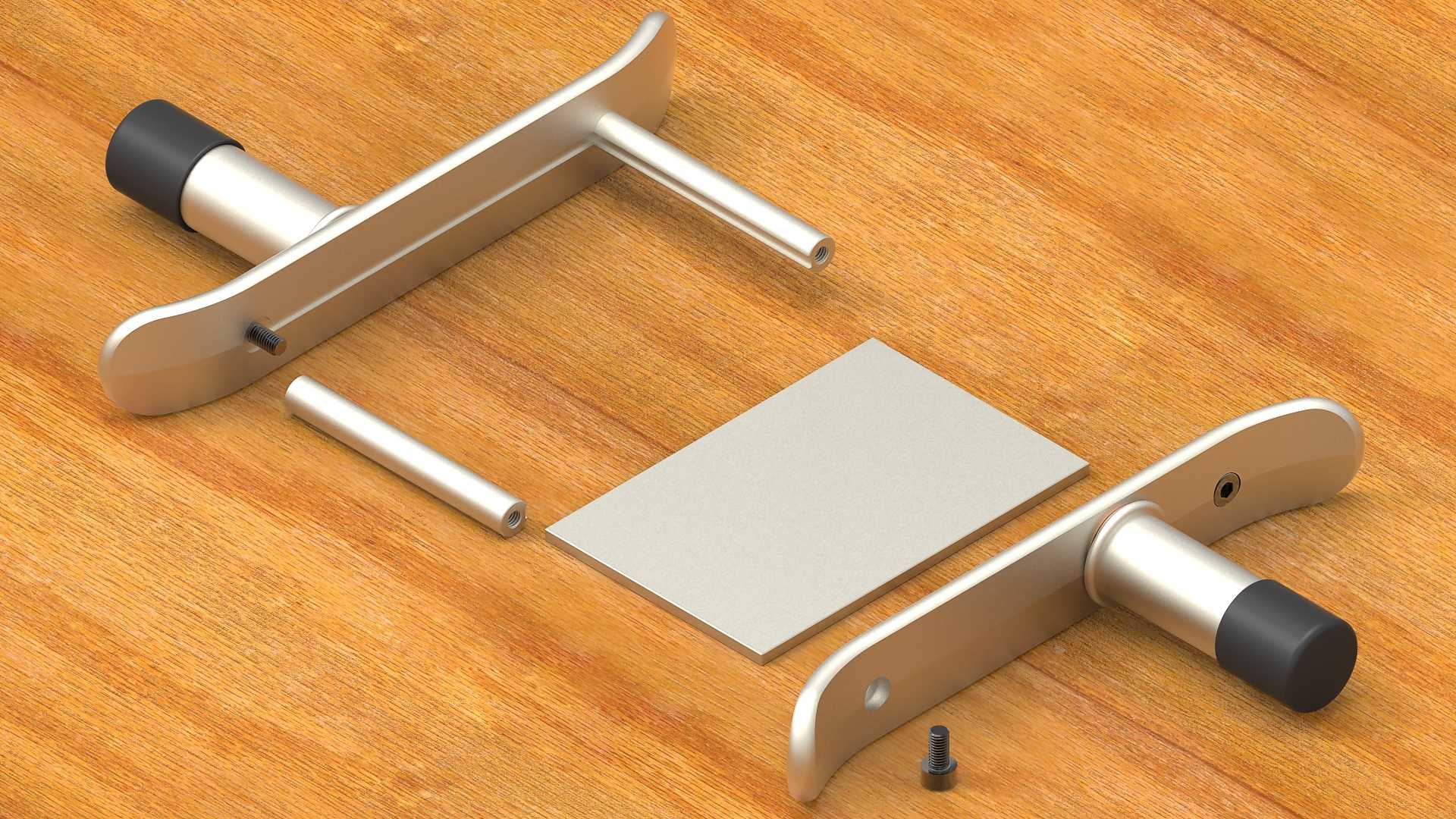

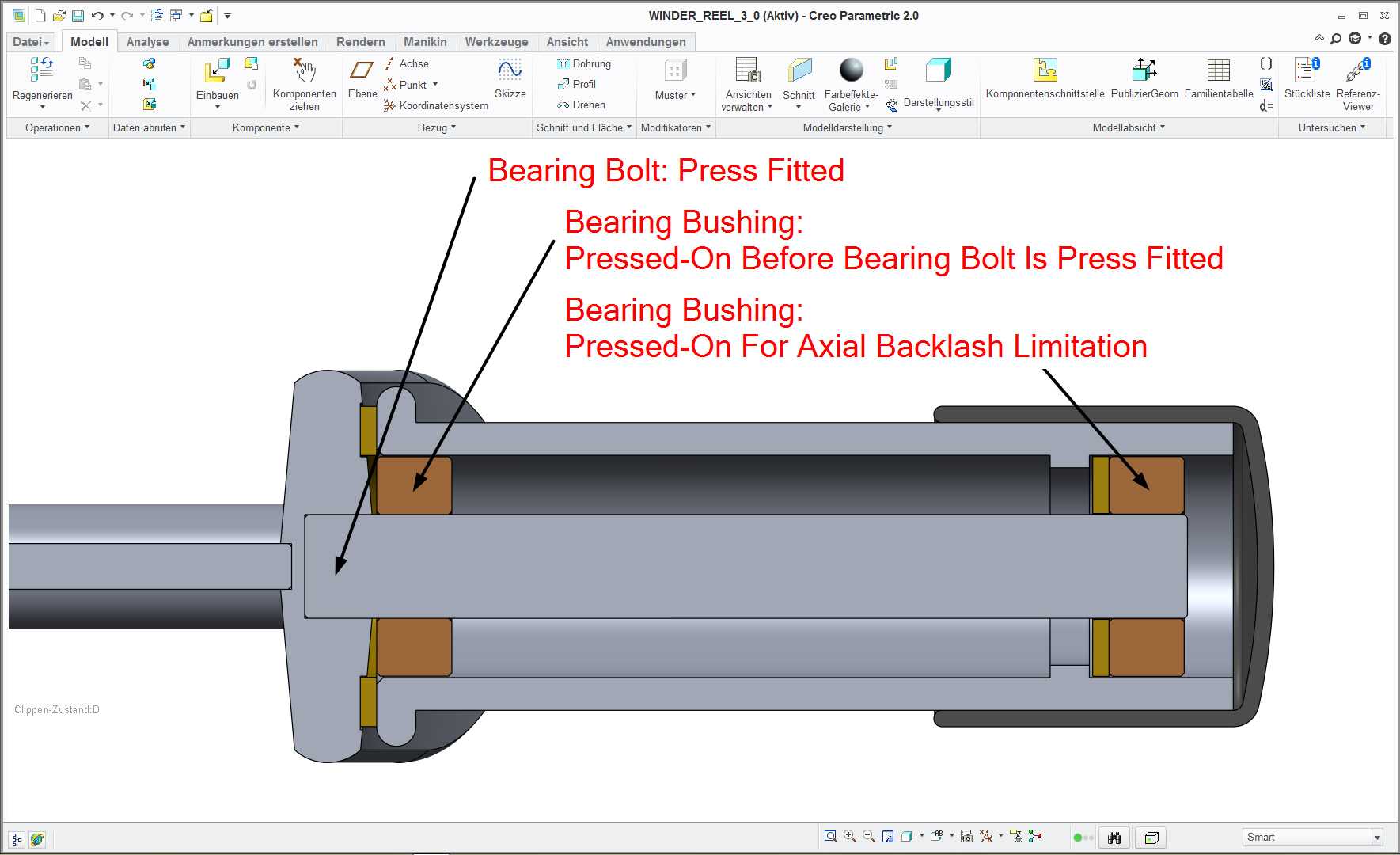

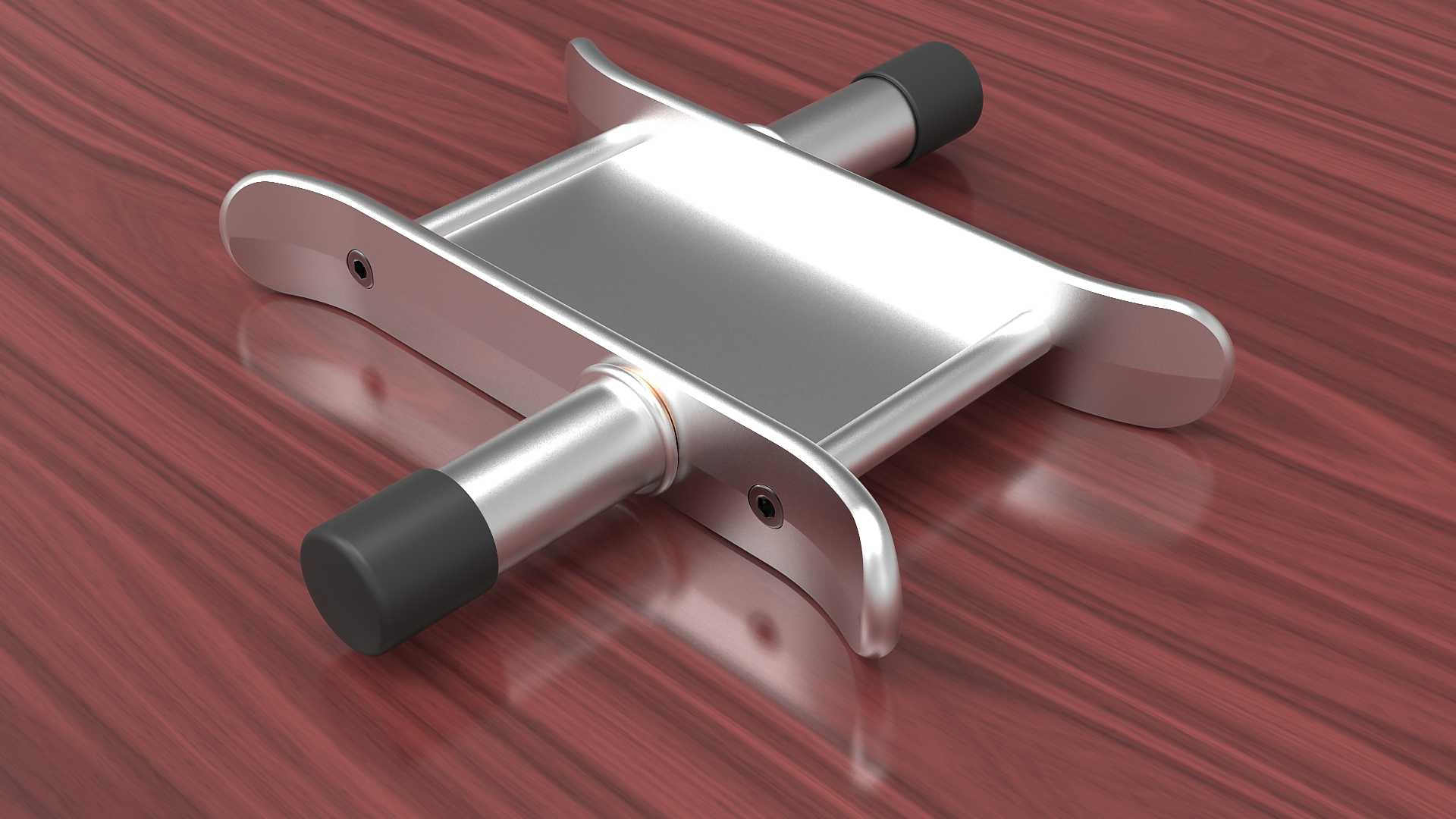

　　在户外休闲装备配套构件、轻型线材收放设备的应用场景中，这类卷取卷筒承担着线材有序收纳、可控释放的核心功能，区别于工业重型卷取设备的大载荷设计，该类卷筒针对小直径柔性线材的使用工况做了针对性适配，日常使用中可配合风筝放飞、轻型线缆临时布设等场景完成线材的收卷与放出操作，避免线材出现打结、缠绕、磨损等问题。从功能特性来看，该卷筒采用两端盖加中间筒体的组合式结构，端盖边缘做了圆弧过渡处理，既能够避免收线过程中线材从筒体侧边滑脱，也能在手持操作时减少棱角对手部的摩擦，提升长时间操作的舒适度。端盖与筒体之间采用紧固件连接，四个沿圆周均布的M5规格紧固螺钉提供足够的连接预紧力，螺钉螺纹旋合长度控制在10mm，

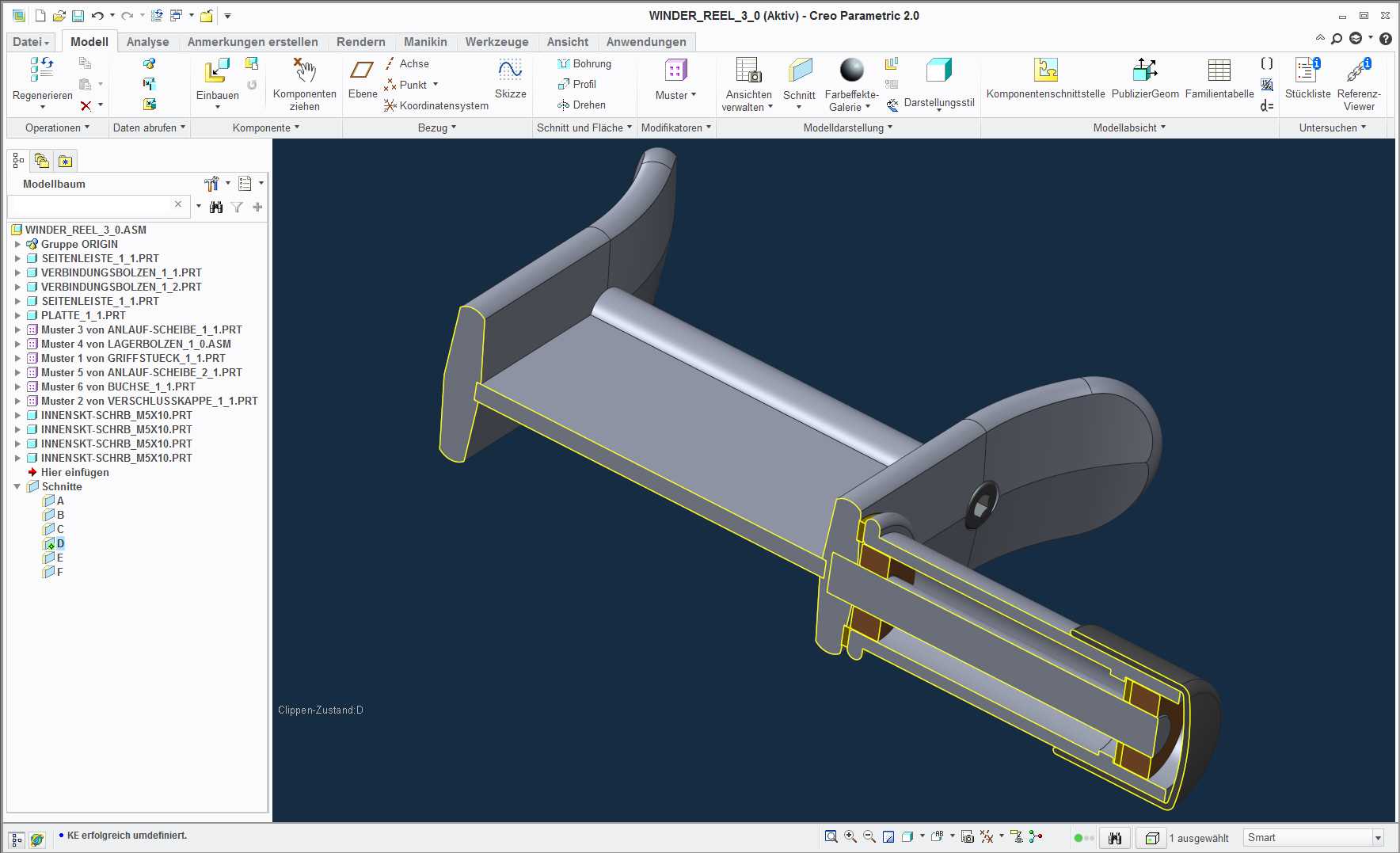

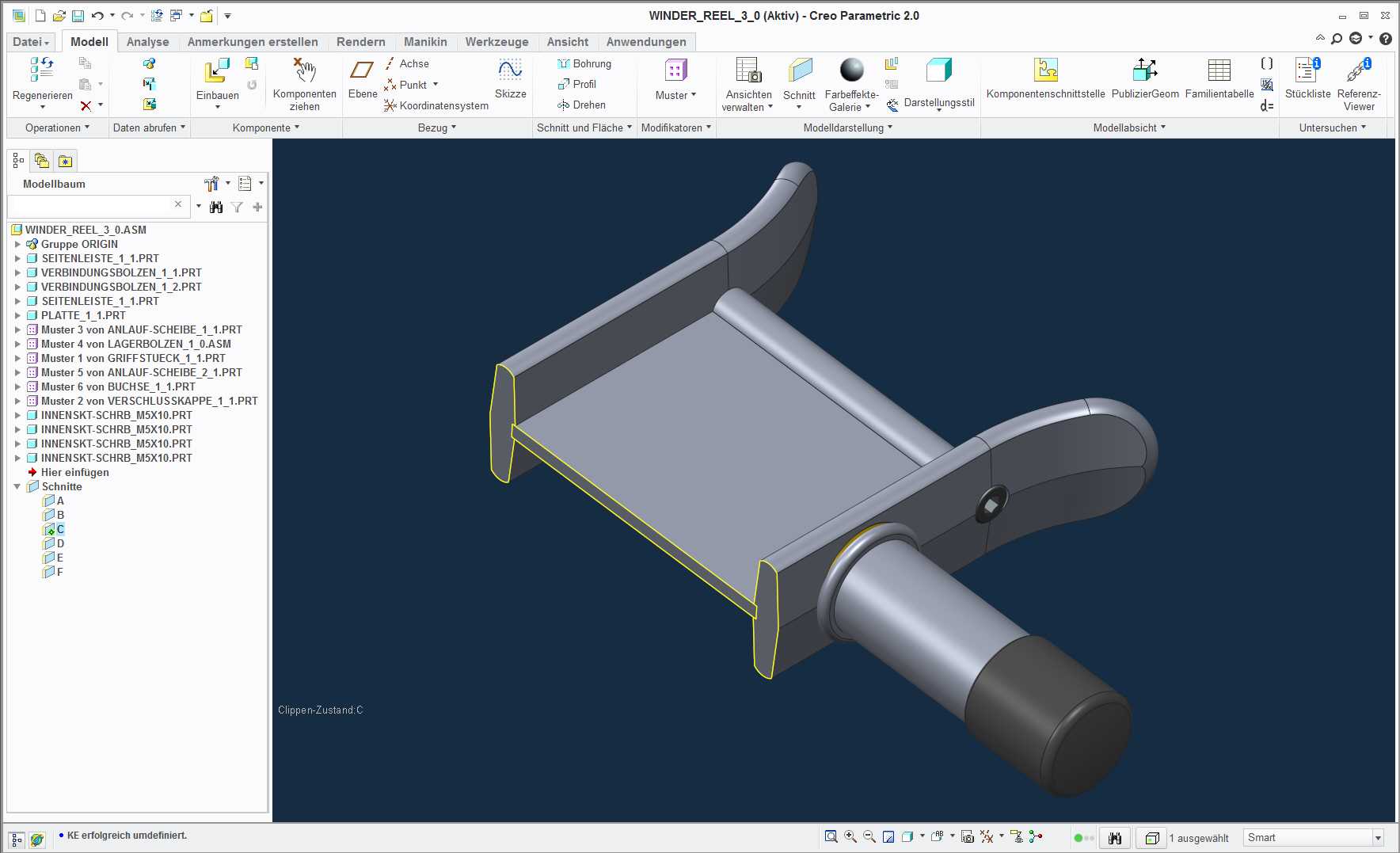

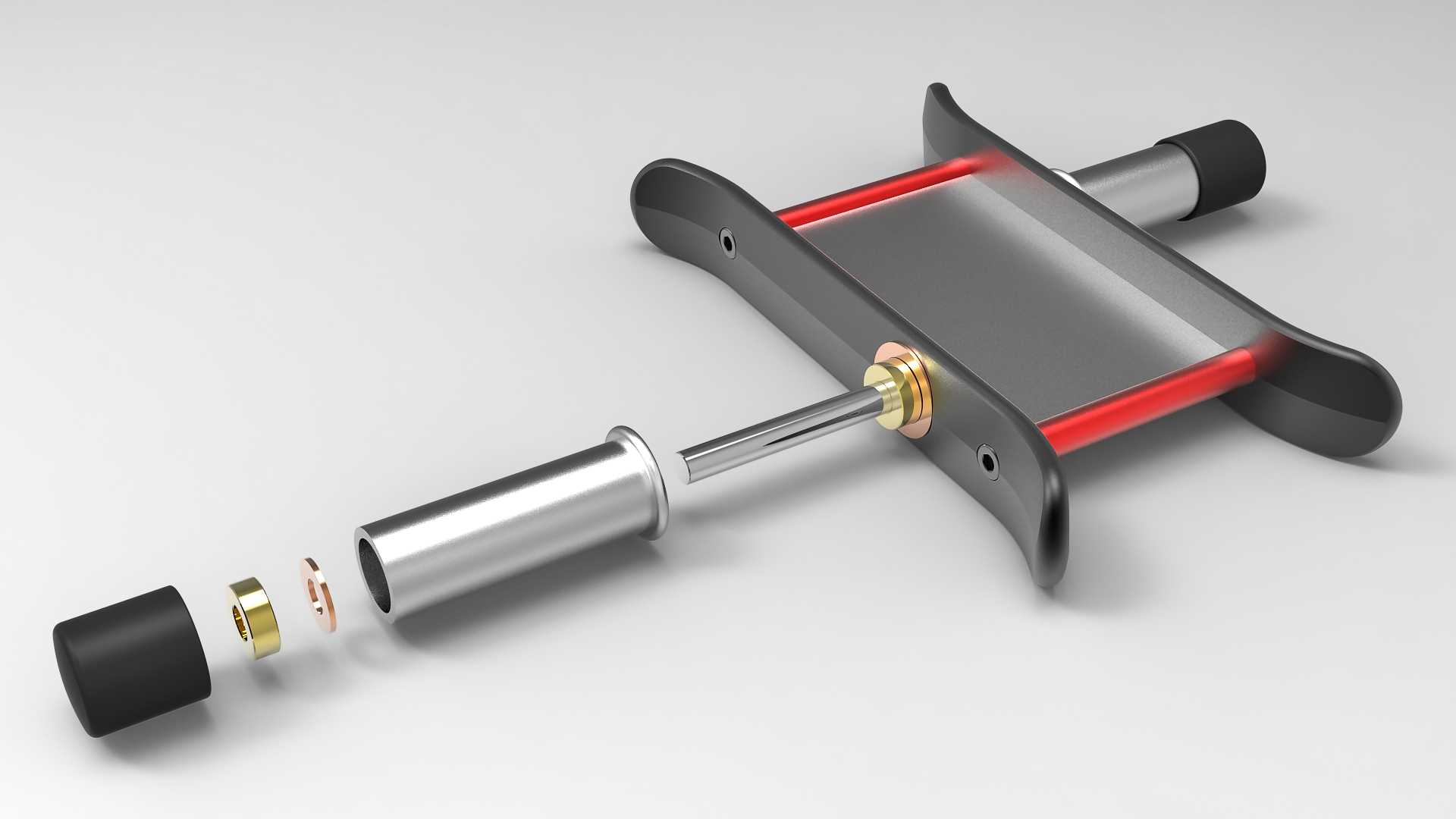

　　既保证连接强度满足日常使用的载荷需求，也不会因为螺纹过长导致筒体内部空间被过度占用，同时均布的螺钉布局让端盖受力均匀，在频繁拆装维护时不会出现局部应力集中导致的端盖变形问题。设计过程中，最初的原型件采用塑料注塑成型方案，端盖部分使用橡胶材质提升握持摩擦力，但塑料构件在户外温差变化、紫外线长期照射的工况下容易出现老化脆裂，橡胶端盖也容易因为反复摩擦出现掉屑、磨损过快的问题，因此在优化设计时调整了构件的加工制造路径，将整体结构改为机械加工成型的金属构件，两个端盖改用橡胶材质制作密封与缓冲层，和原有结构的握持手感保持一致，同时根据不同部件的受力工况匹配对应的加工材料：承受主要结构载荷的筒体部分推荐使用铝或钛合金加工，

　　在保证结构强度的前提下尽可能降低整体重量，方便户外携带使用；需要承受频繁摩擦、磕碰的端盖紧固部位则推荐使用黄铜材质，利用黄铜自身的耐磨特性与自润滑性能，减少螺钉反复拆装带来的螺纹磨损，延长构件的整体使用寿命。从安装边界与尺寸适配角度来看，该卷筒的内部腔体尺寸预留了足够的线材收纳空间，可容纳常规规格的风筝线及同直径的轻型柔性线材，筒体的外径尺寸适配成年人手掌的握持范围，转动时的阻尼感适中，既不会因为转动过松导致线材自行松脱，也不会因为阻尼过大造成放线时的阻力过大影响使用体验。筒体两端的连接轴位尺寸做了统一适配，可匹配常规的卷取机架安装位，不需要额外做定制转接件就能完成装配，端盖的外沿直径比筒体直径大出足够的挡边宽度，

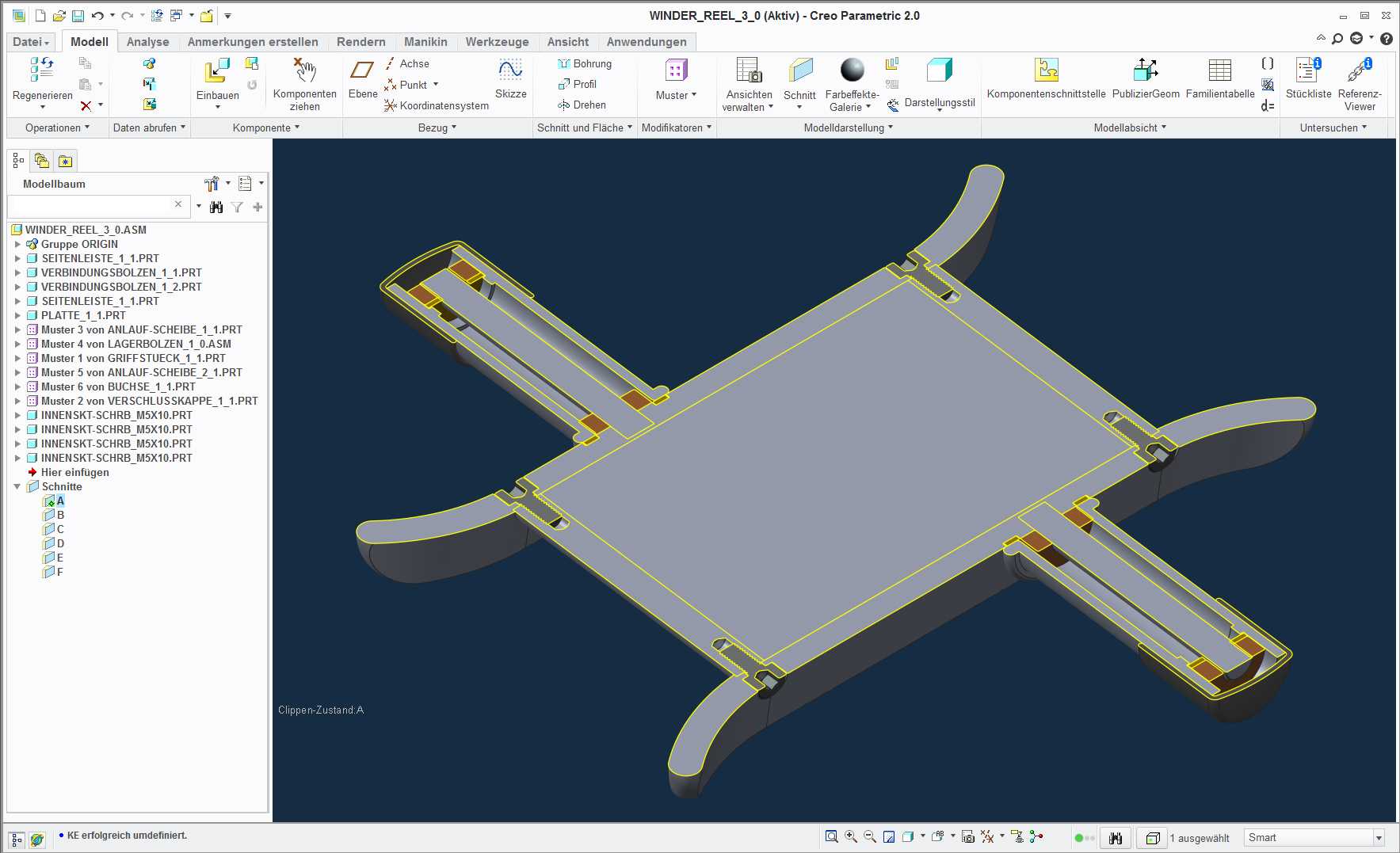

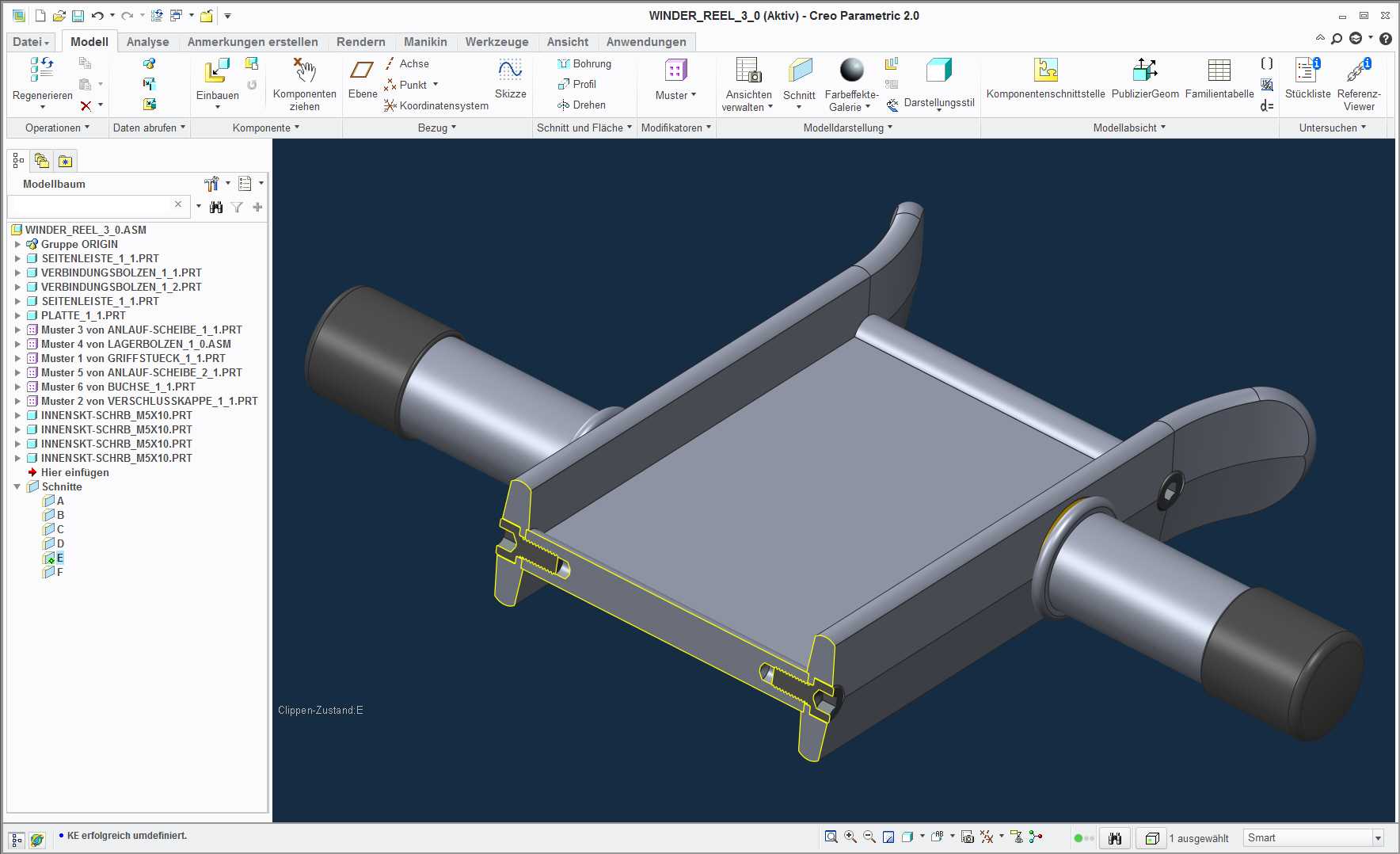

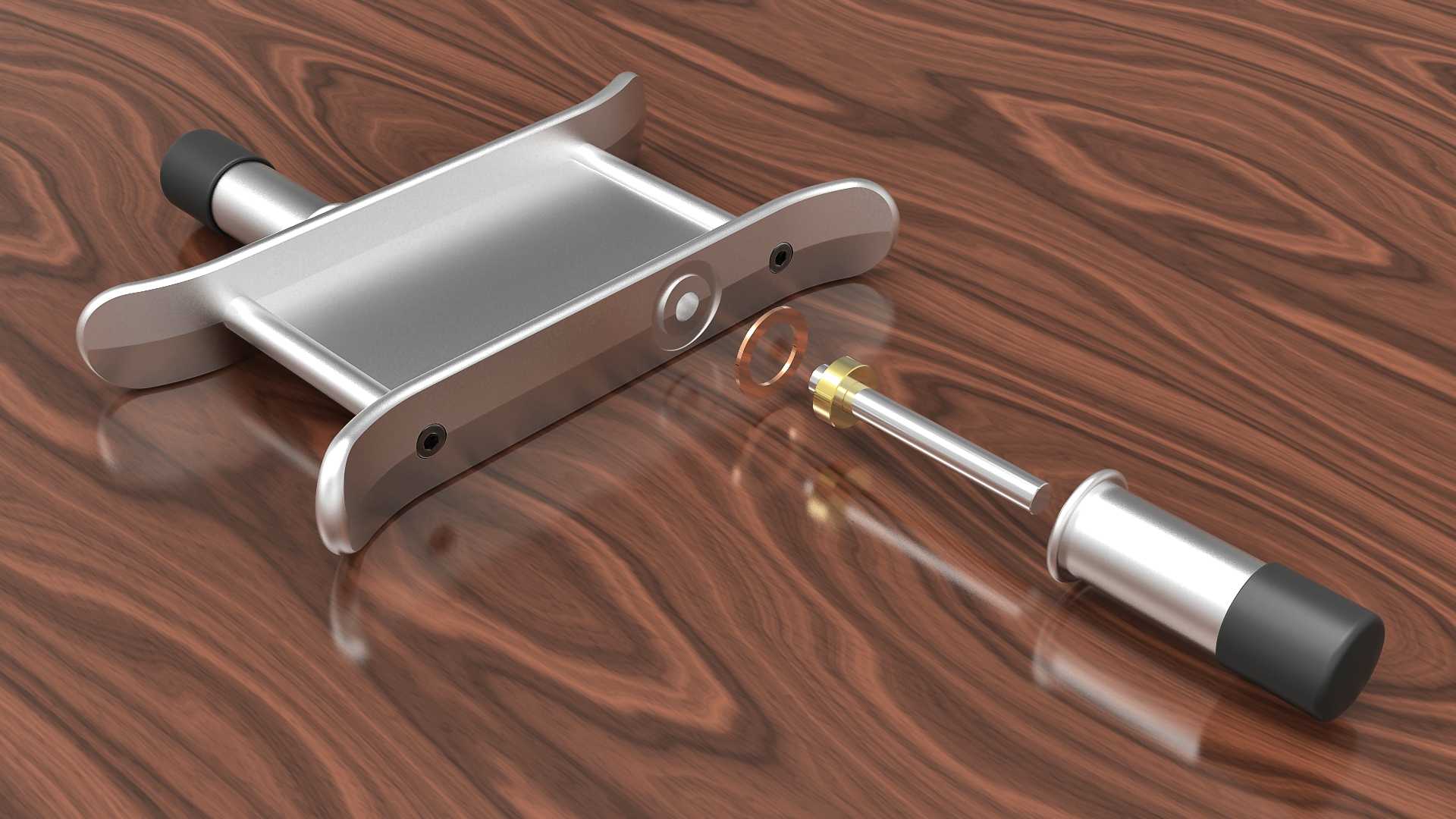

　　即使在快速收线的工况下，线材也不会从挡边处脱出。在实际使用过程中，该卷筒的转动结构无额外复杂传动部件，整体结构简单可靠，户外使用时即使沾染少量沙尘、水汽也不容易出现卡滞问题，金属材质的主体结构抗冲击性能更好，意外掉落磕碰时不会像塑料构件那样出现碎裂问题，橡胶材质的端盖层同时起到了防滑与缓冲的作用，握持转动时不需要施加过大的握力就能稳定控制卷筒的转动速度，在线材完全放出的状态下，卷筒的结构强度也能承受线材张拉带来的径向载荷，不会出现筒体变形、端盖脱落的问题。针对不同的使用需求，该结构还可根据实际收纳线材的直径、长度调整筒体的长度与直径参数，挡边的宽度也可对应调整，当需要收纳更粗的线材时，可适当增加紧固螺钉的数量或提升螺钉规格，保证连接强度匹配载荷需求，整体结构的加工工艺性良好，金属部件采用常规的车削、钻削工艺就能完成加工，不需要特殊的定制刀具或复杂加工工序，橡胶端盖可采用模压工艺制作，装配过程简单，普通操作人员借助常规内六角扳手就能完成整体组装与后期的维护拆解。
