家用采暖散热器自动排气阀结构设计

　　在民用集中采暖、分户壁挂炉采暖系统的现场安装调试环节，散热器积气是一线运维人员最常碰到的故障点——热水循环过程中析出的溶解气、系统补水带入的空气会逐步聚集在散热器腔体顶部，形成气堵直接阻断热水循环路径，直接表现为散热器上半段冰凉、房间升温速率不达标，严重时还会引发管道水锤、内壁氧化腐蚀等连锁问题，这款排气构件就是针对该场景设计的末端自动排气部件。

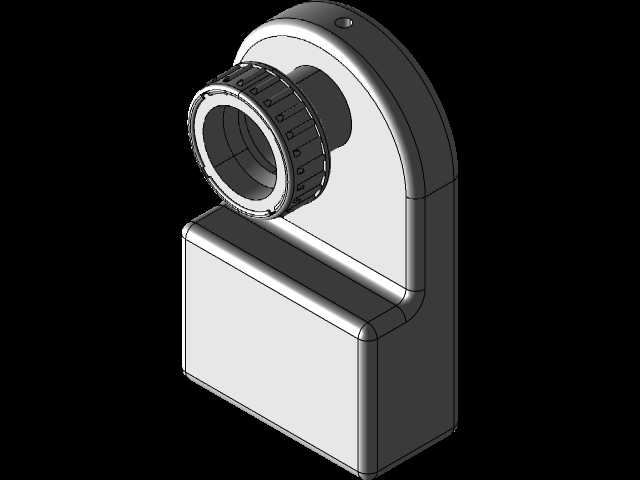

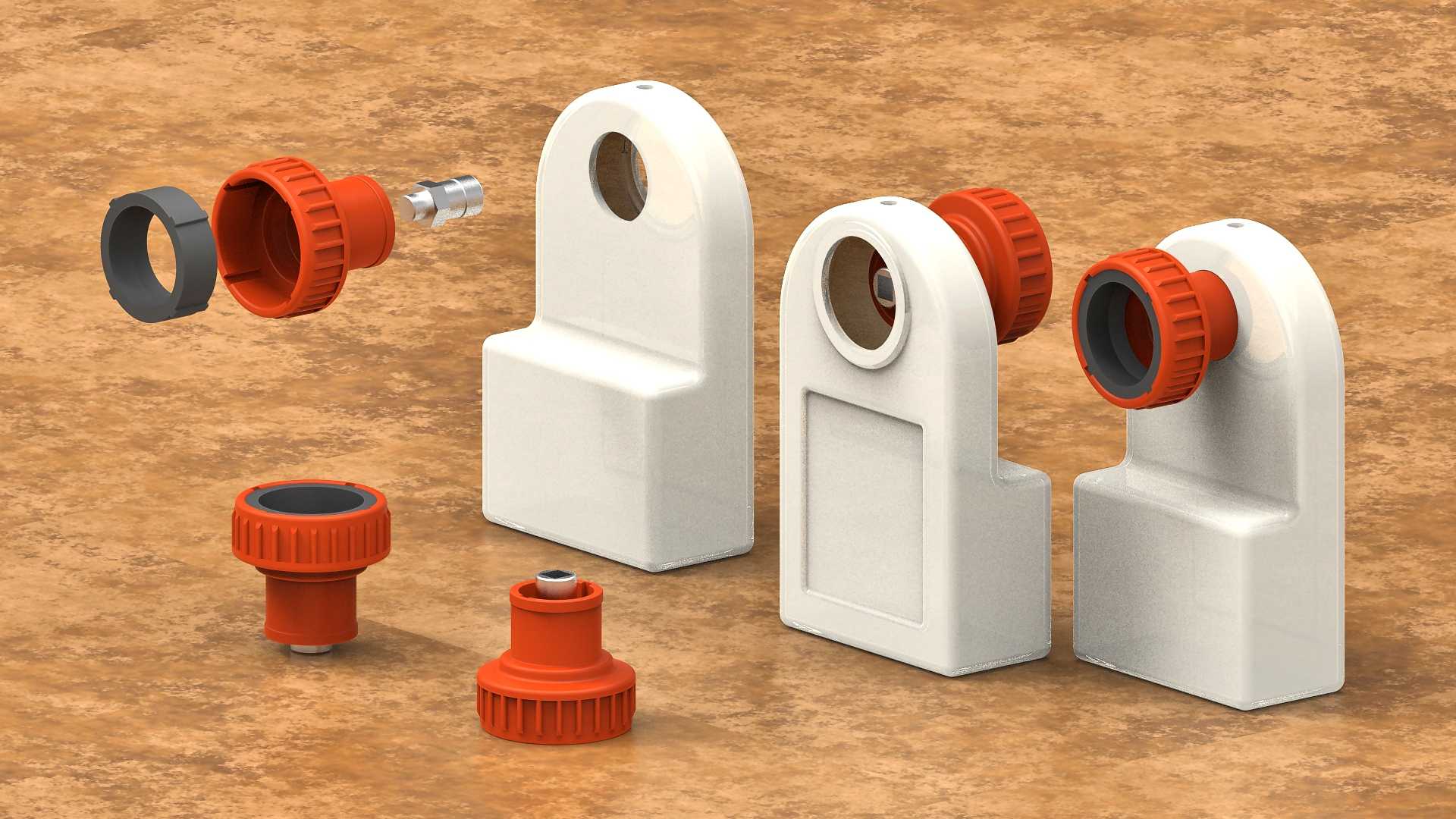

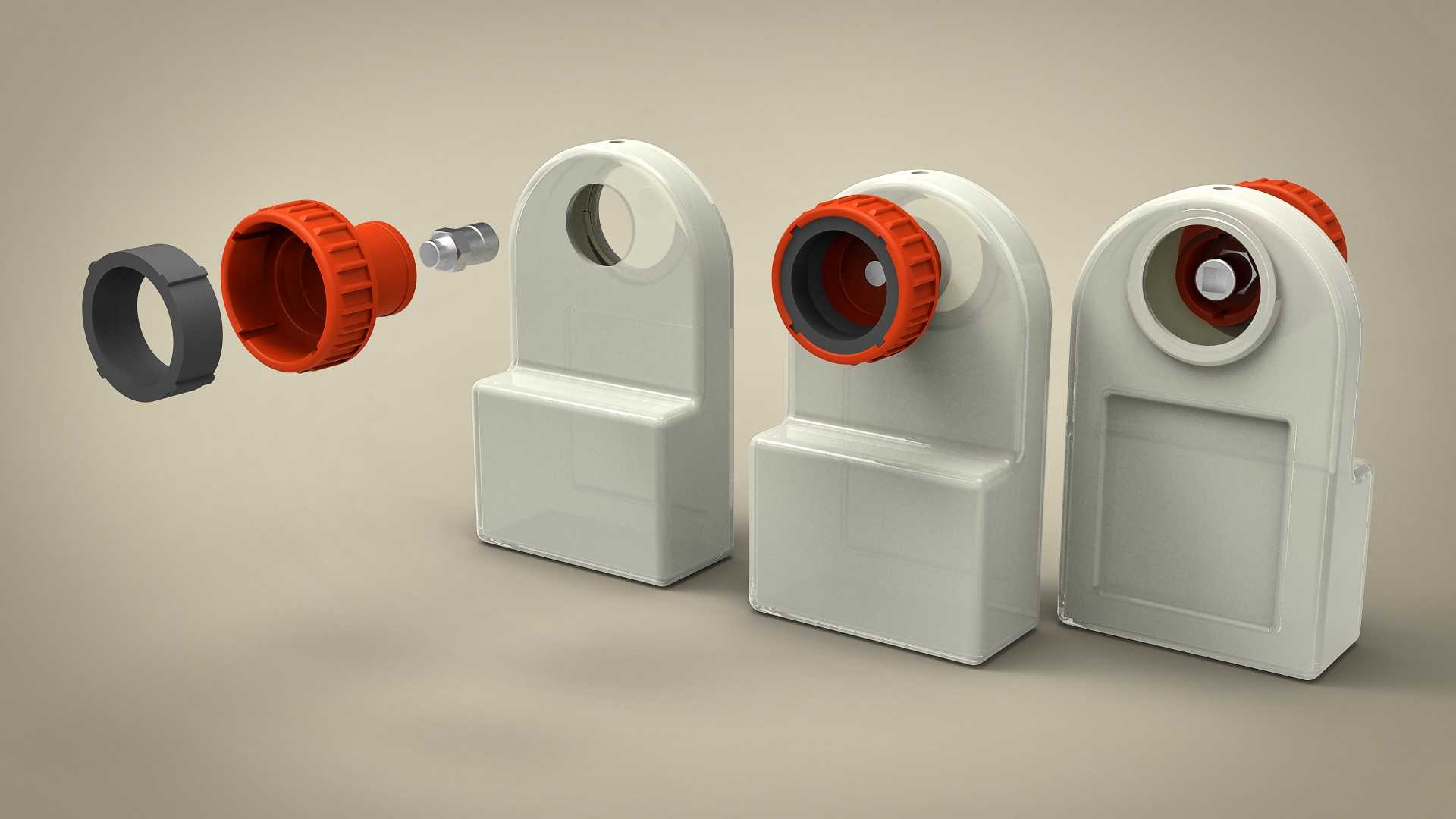

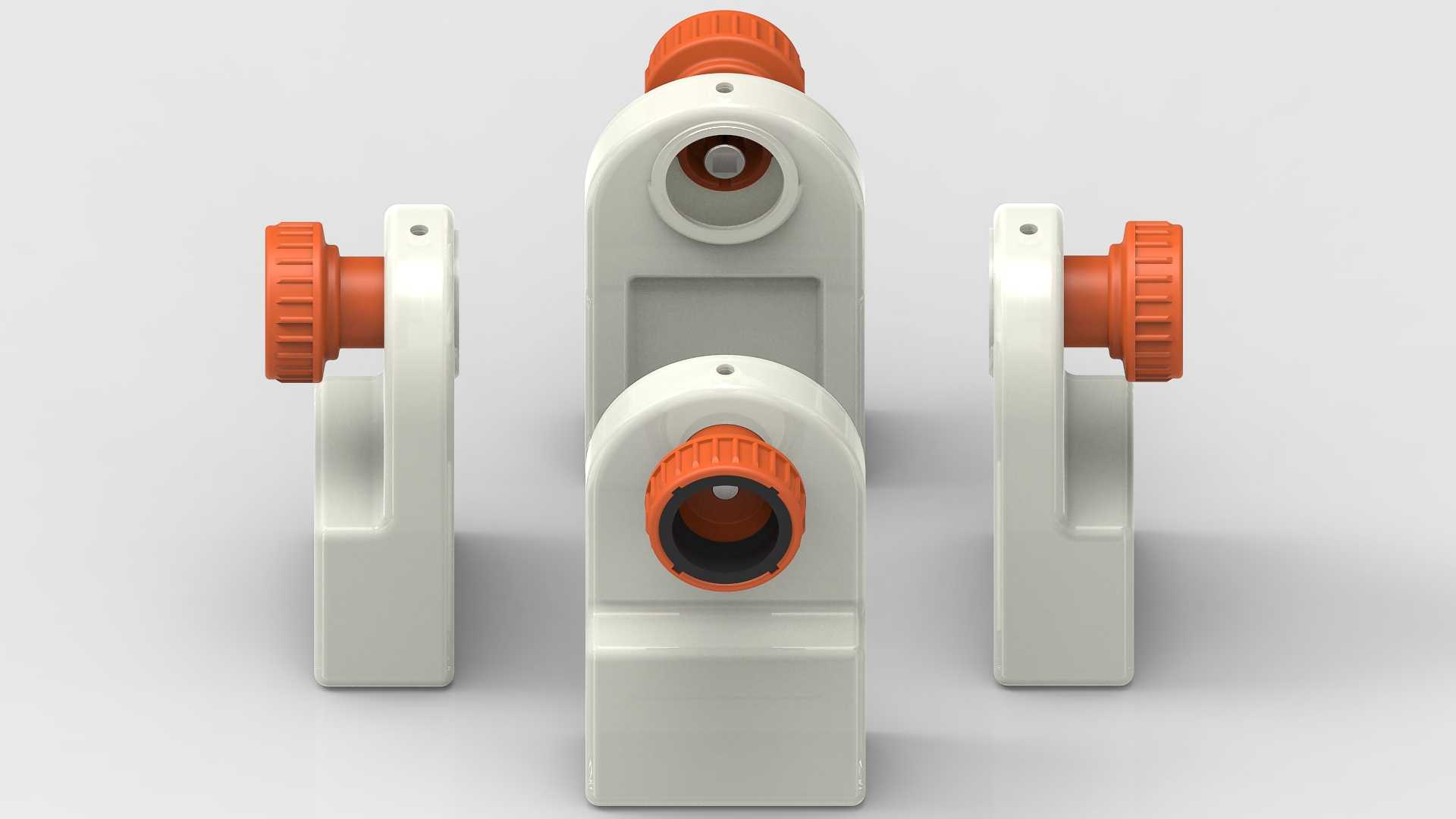

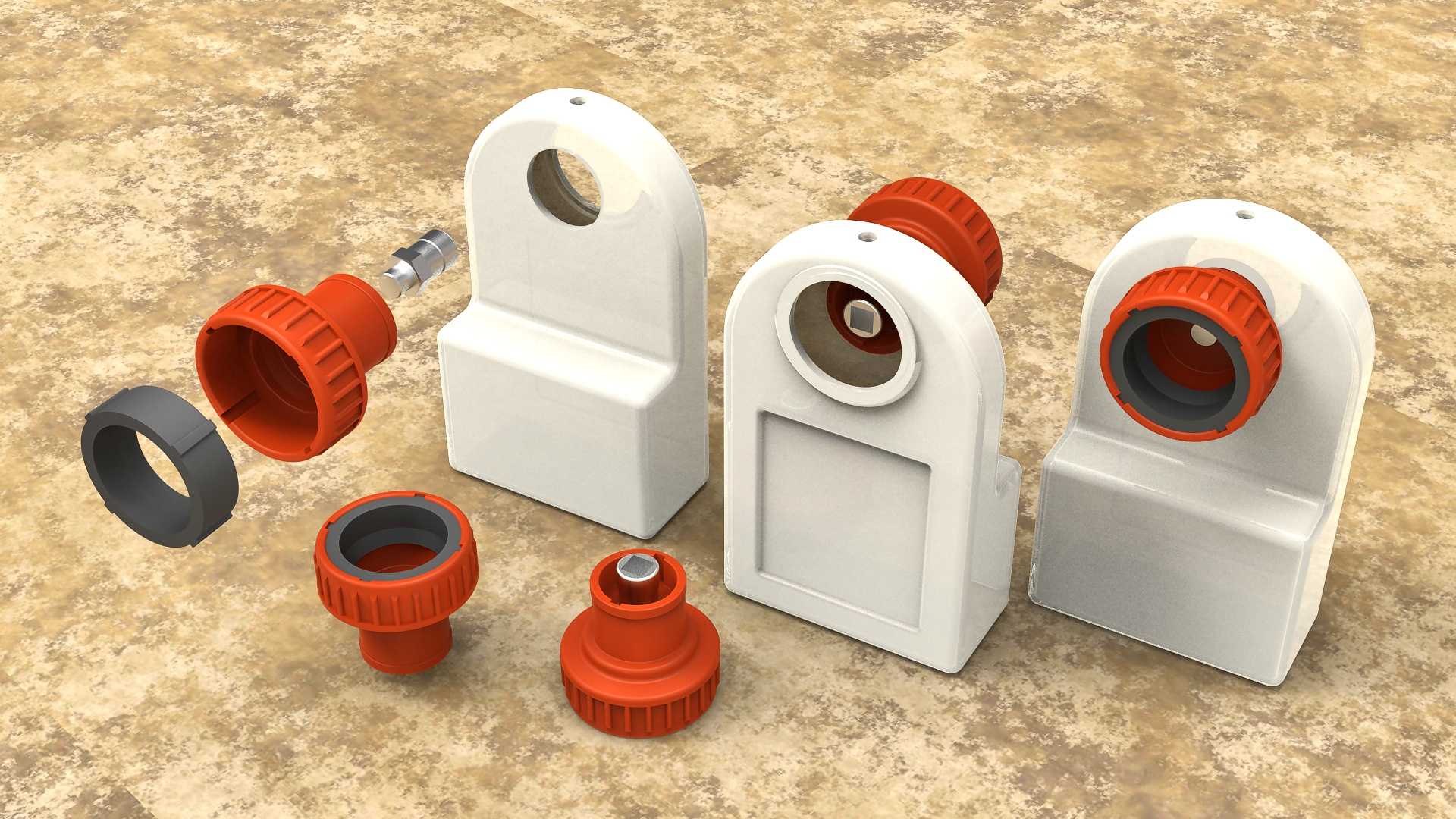

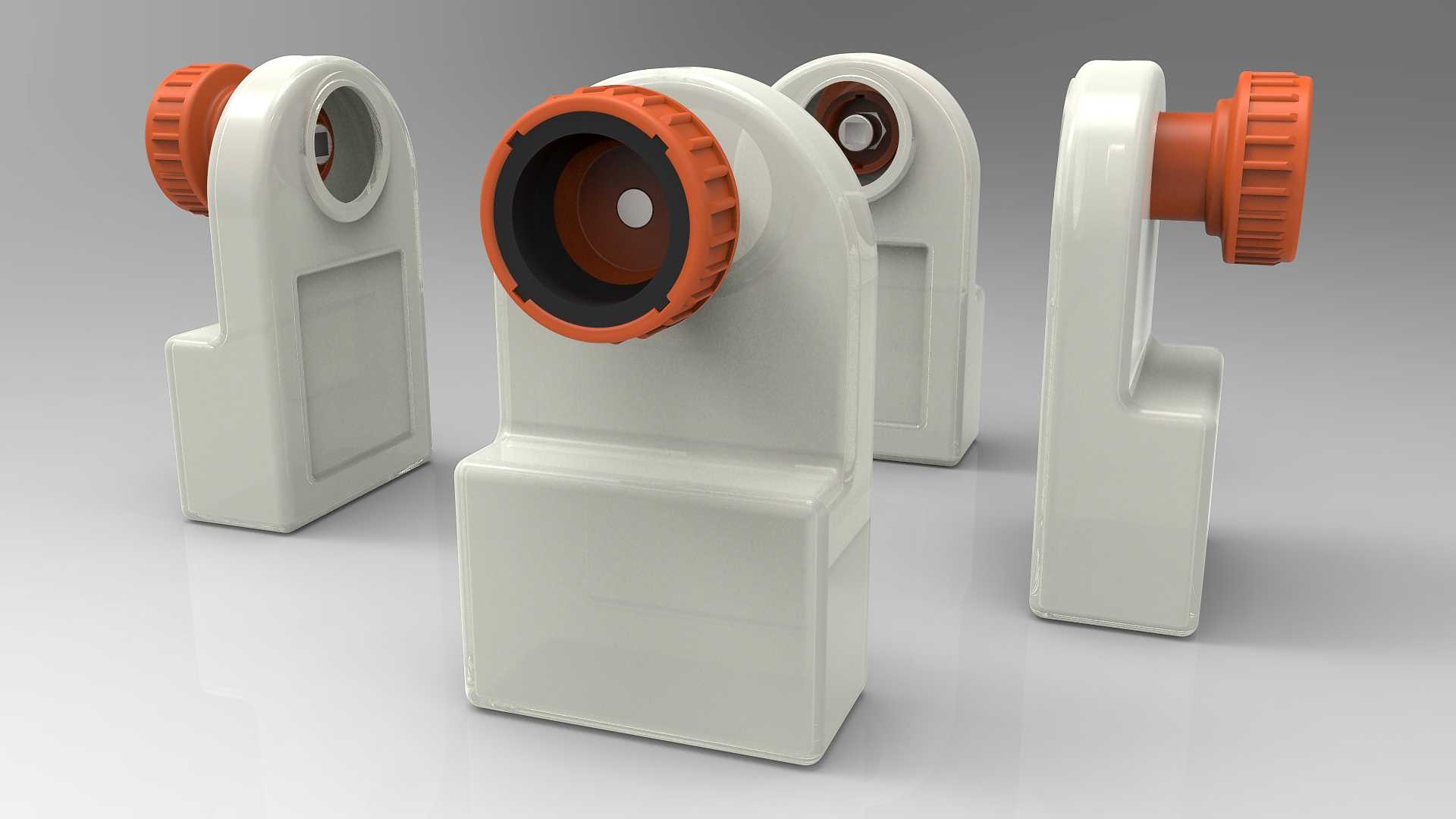

　　从实际安装适配性来看，该构件采用侧装式结构布局，整体为L型一体化壳体，下部为方正的腔体基座，上部为带外螺纹接口的排气工作端，橙色的旋拧端盖做了周向防滑齿结构，不管是手动排气操作还是后期检修拆卸，徒手就能施加足够扭矩，不需要额外搭配扳手操作，适配家装场景下非专业用户的日常操作需求。安装时基座嵌入散热器端部的预留安装位，侧出的螺纹接口与散热器内腔最高点连通，能第一时间捕捉到聚集的气体，不会出现气腔残留的问题，整体安装突出量控制在50mm以内，不会与常见的散热器装饰罩、墙面踢脚线产生安装干涉，适配市面上绝大多数柱式、板式钢制及铜铝复合散热器的安装尺寸边界。

　　功能设计上，该构件兼顾自动排气与手动检修双重功能，正常运行状态下，腔体内的浮球结构会随着液位变化自动启闭排气通道：当腔体内聚集气体、液位下降时，浮球随液位下落带动阀芯打开排气通道，气体顺着排气通道排出；随着气体排出、热水回流至腔体内，浮球上浮带动阀芯密封排气通道，避免热水渗漏。端盖位置的密封结构采用多道径向密封圈设计，能承受采暖系统常规1.0MPa以内的工作压力，适配95℃以下的长期热水工作环境，不会出现长期高温运行下密封件老化渗漏的问题。和传统顶部安装的小圆型排气阀相比，这种侧装式结构的排气通道口径更大，不容易被采暖系统内的水垢、杂质颗粒堵塞，运维周期更长。

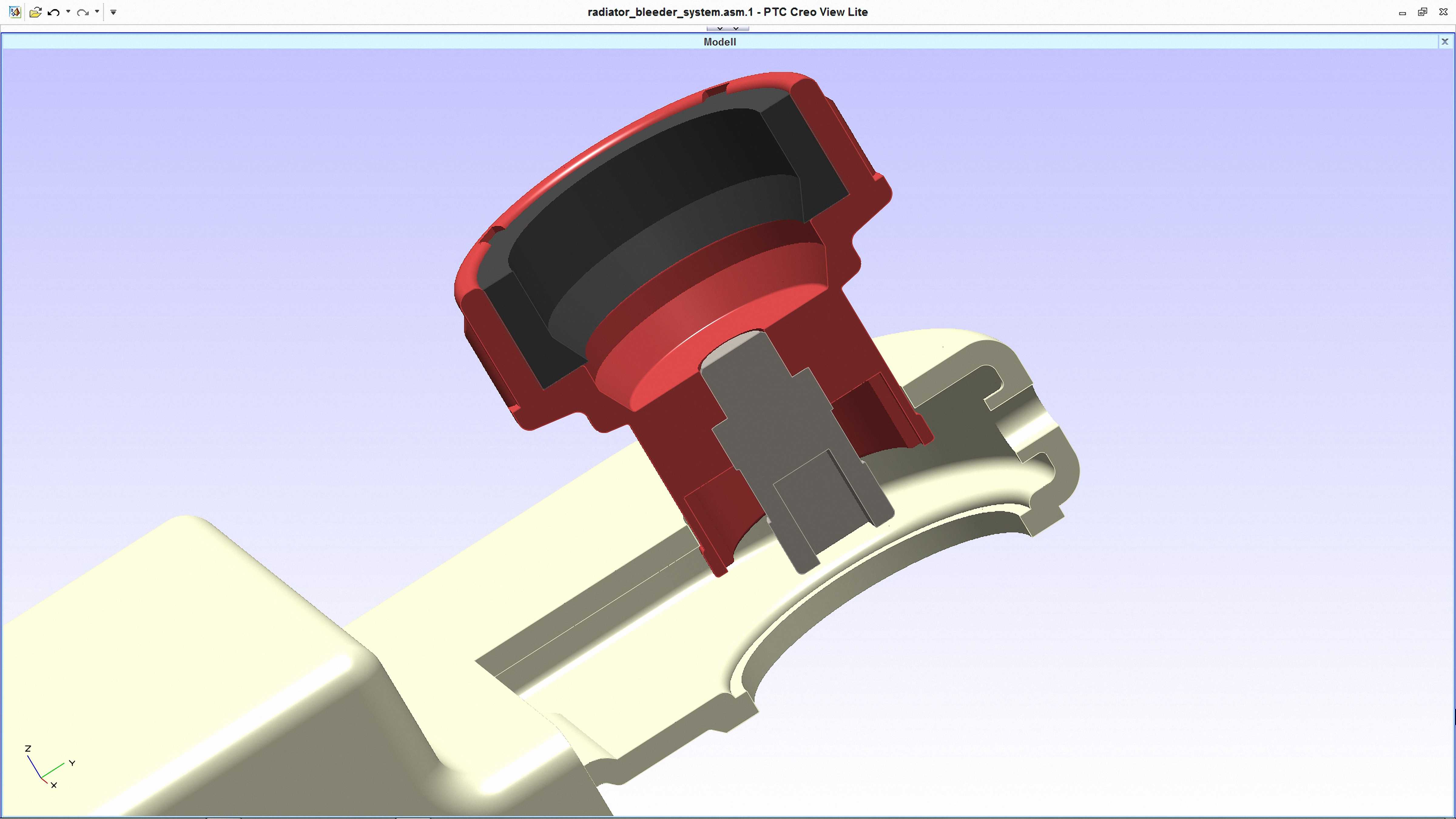

　　结构设计层面，壳体采用上下分件的结构设计，上下壳体结合面做了适配超声焊接的定位止口，不需要额外加装密封垫片，通过超声焊接工艺就能实现壳体的密封连接，装配工序更简单，适合批量注塑生产。外壳外壁做了均匀的拔模斜度，注塑生产时能顺利脱模，不会出现侧壁拉伤、成型缺陷的问题，壁厚控制在2.5mm，既满足壳体的结构强度要求，也能控制注塑成型的周期与材料成本。内部的浮球、阀芯构件都做了圆角过渡处理，没有应力集中的尖锐棱角，长期在冷热交替的水环境下工作不会出现构件开裂、卡滞的问题。

　　在现场运维场景中，该构件的手动排气功能也做了优化，不需要借助螺丝刀等工具，直接旋拧端部的橙色端盖就能实现手动强制排气，适合系统初次注水调试时快速排净腔内空气，缩短系统调试的时间。端盖内部设置了防脱落结构，完全旋出时也不会与壳体分离，避免调试时零件掉落丢失。整体结构没有复杂的异形构件，所有零件都适合常规的注塑、机加工工艺生产，不需要开发特殊的成型模具，量产成本可控，适配民用采暖配件的成本控制要求。
