透明立方滚珠益智拼装结构件

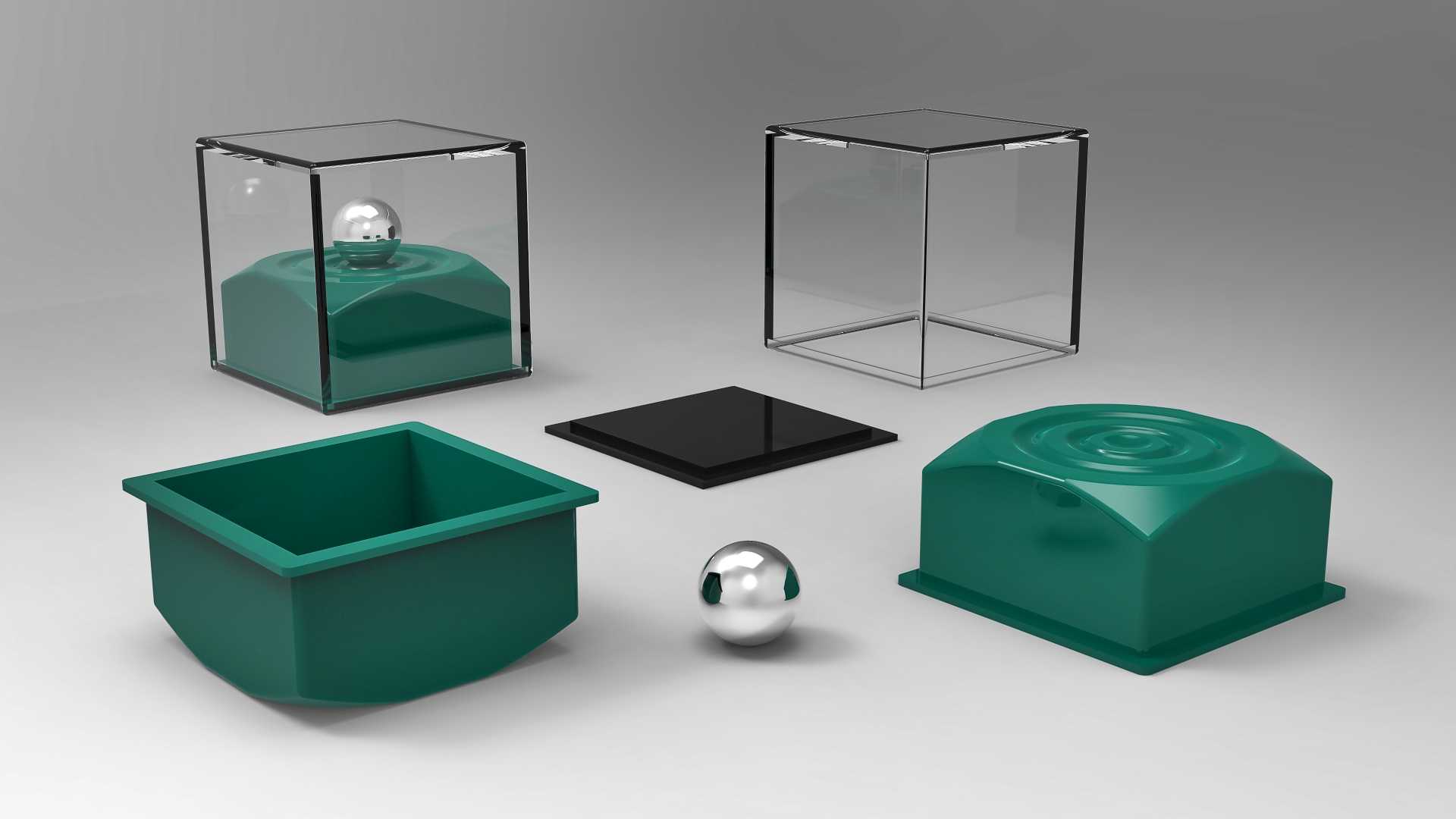

　　这类透明立方拼装结构，最初的设计出发点是作为机械结构认知的趣味载体，在职业院校的机械拆装实训课、青少年科创实践活动中都有很广的应用场景，能让接触机械结构的人群直观理解空间限位、零件配合、装配顺序这些核心的机械设计逻辑，不用面对复杂工业设备的厚重外壳，就能直观看到内部零件的运动与限位关系。整个结构的外部轮廓是规整的41mm正立方体，壳体壁厚控制在2mm，这个尺寸边界刚好适配桌面摆放、手持操作的需求，不会因为体积过大占用过多操作空间，也不会因为尺寸过小导致内部零件过于精细，提升拼装操作的容错率。壳体采用透明材质设计，核心目的是让内部所有零件的位置、运动状态完全可视化，拼装过程中不需要反复拆解壳体就能确认内部零件的装配是否到位，

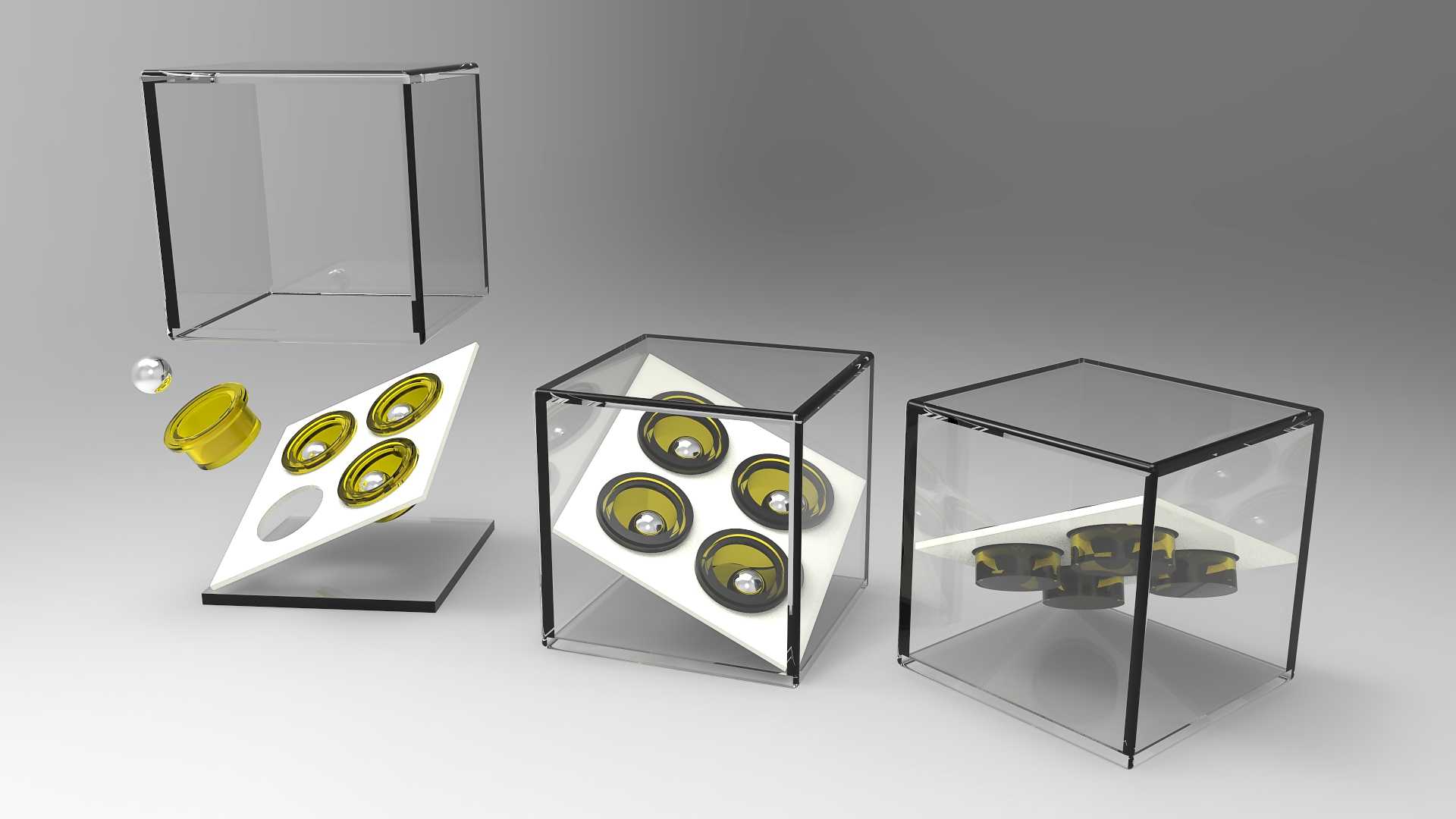

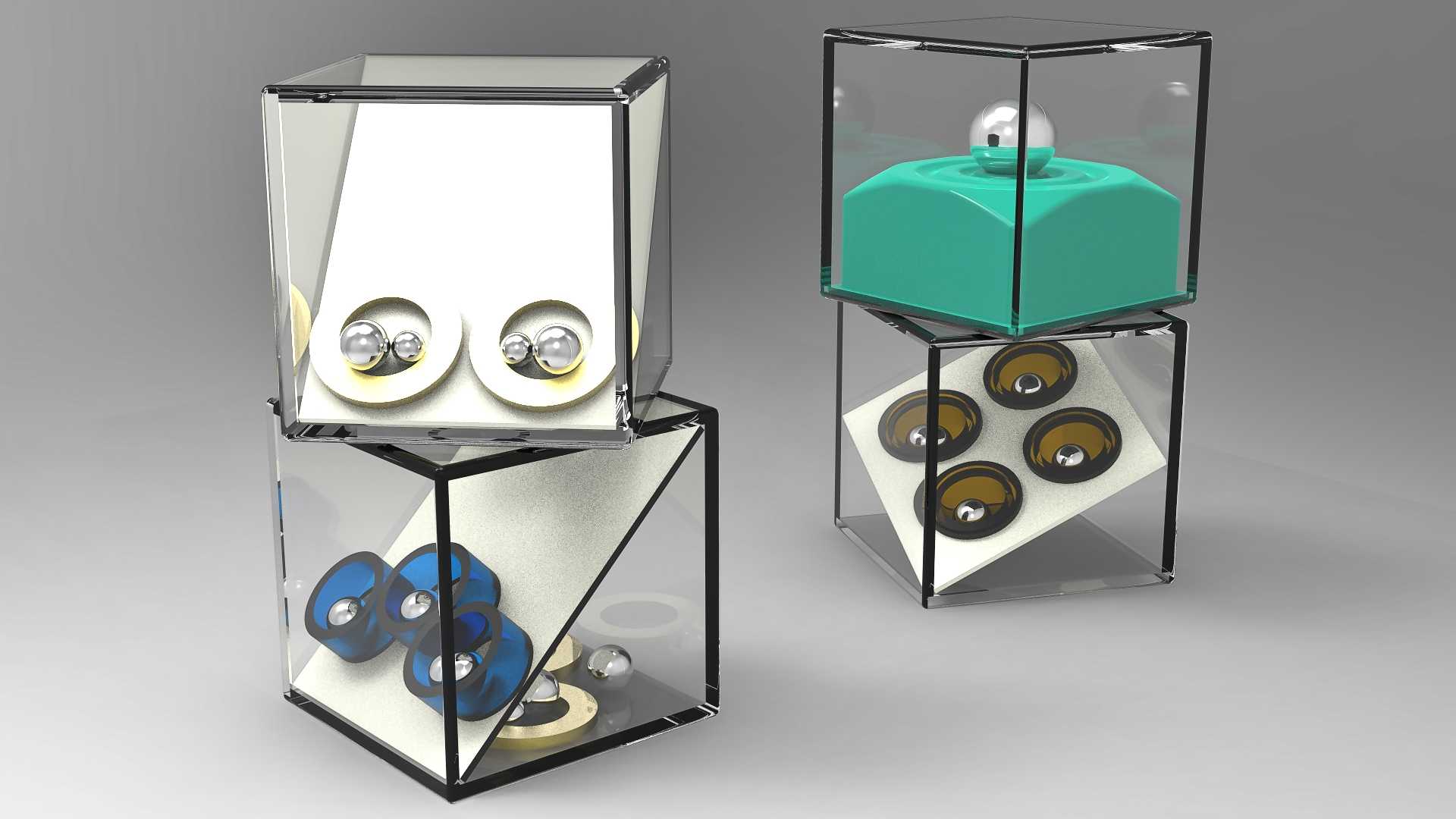

　　也能在完成拼装后直观展示内部滚珠的排布逻辑，作为桌面陈设时也有不错的展示效果。内部的滚珠全部采用标准轴承钢珠，涵盖4mm、6mm、12mm三种通用轴承滚珠规格，这一设计思路并非随意选择尺寸，而是直接复用工业领域成熟的标准件规格，不需要单独开模定制非标准滚珠，既降低了加工制造成本，也让后期替换零件的获取门槛大幅降低，哪怕是日常使用中出现滚珠遗失的情况，也能很方便地从五金渠道采购到同规格的替换件。结构设计上，每个立方单元都配套有对应的内部支撑隔层、限位卡槽，不同版本的立方构件可以通过堆叠、卡接的方式组合成不同的展示形态，隔层上的卡槽位置经过反复的空间校核，确保每一颗滚珠都能被精准限位，不会在搬运、晃动过程中出现卡滞、错位的情况。

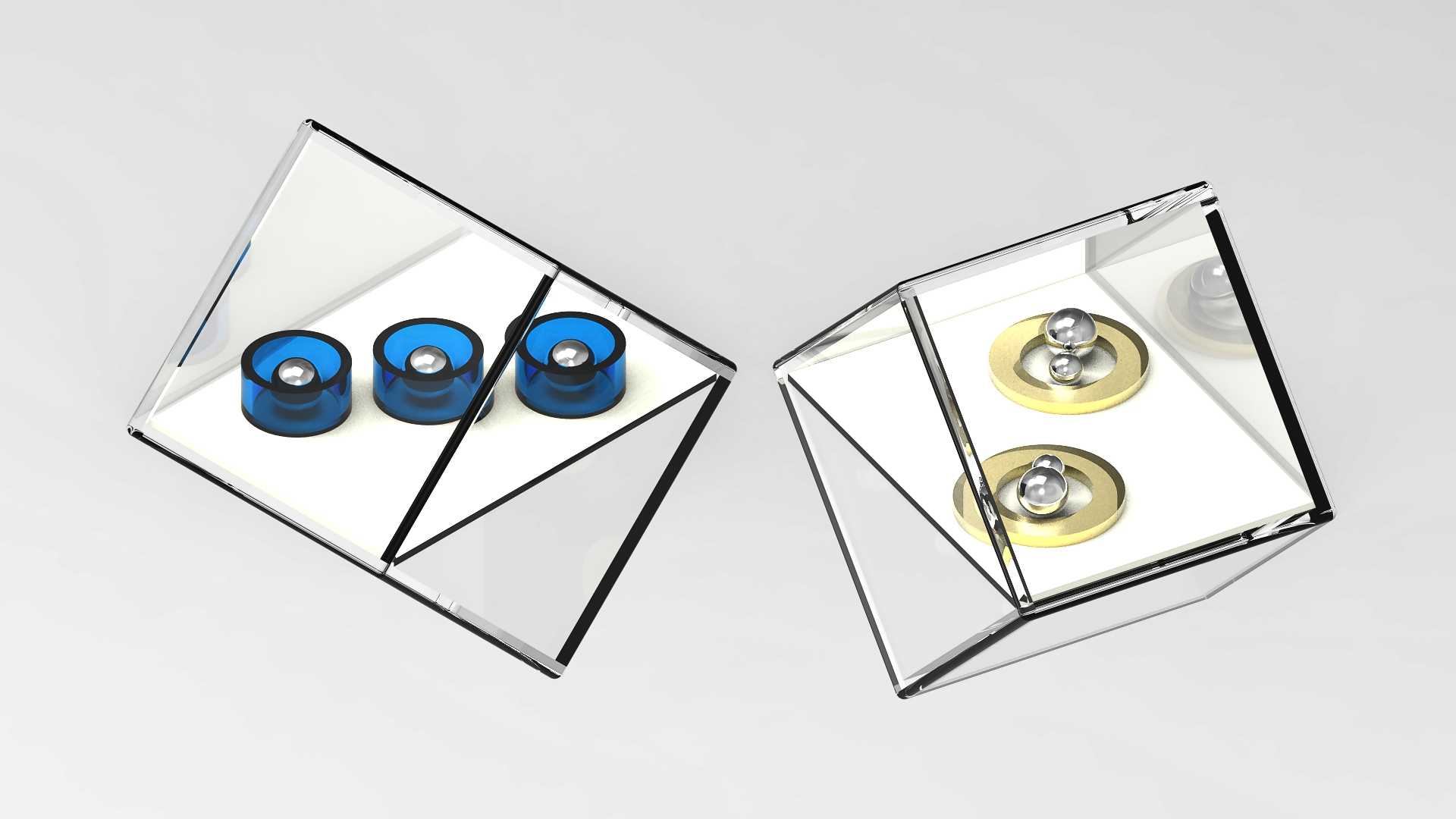

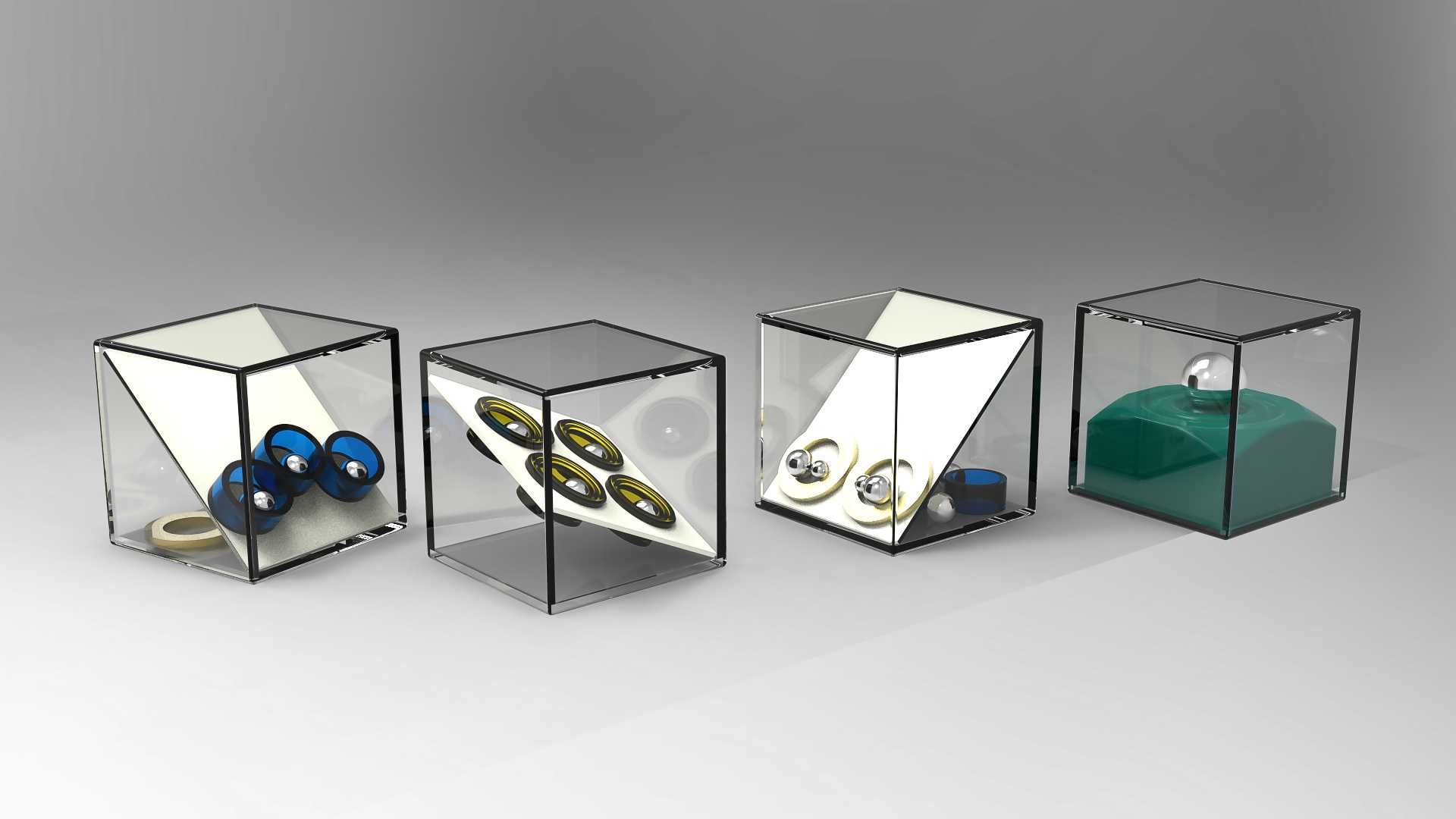

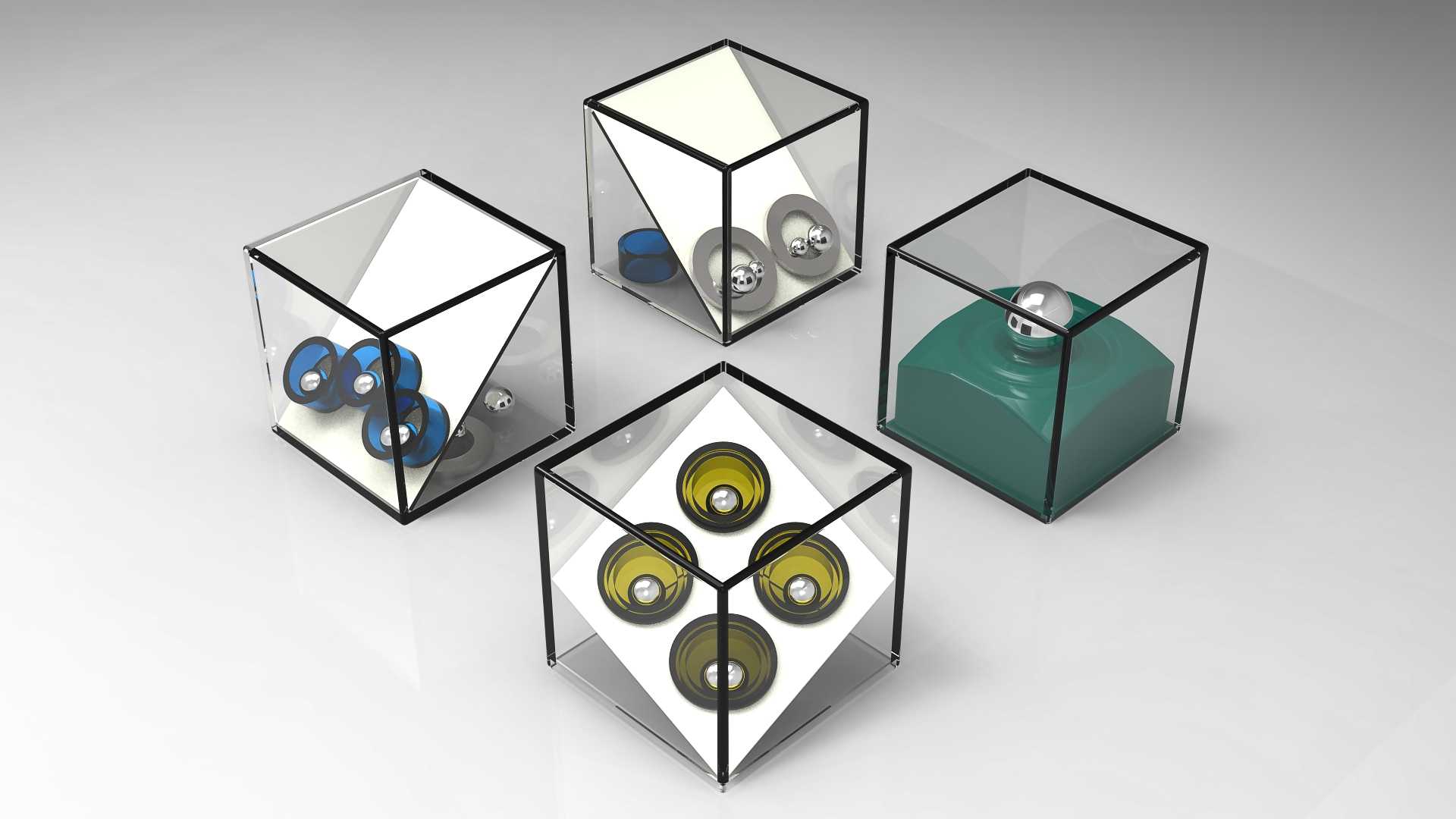

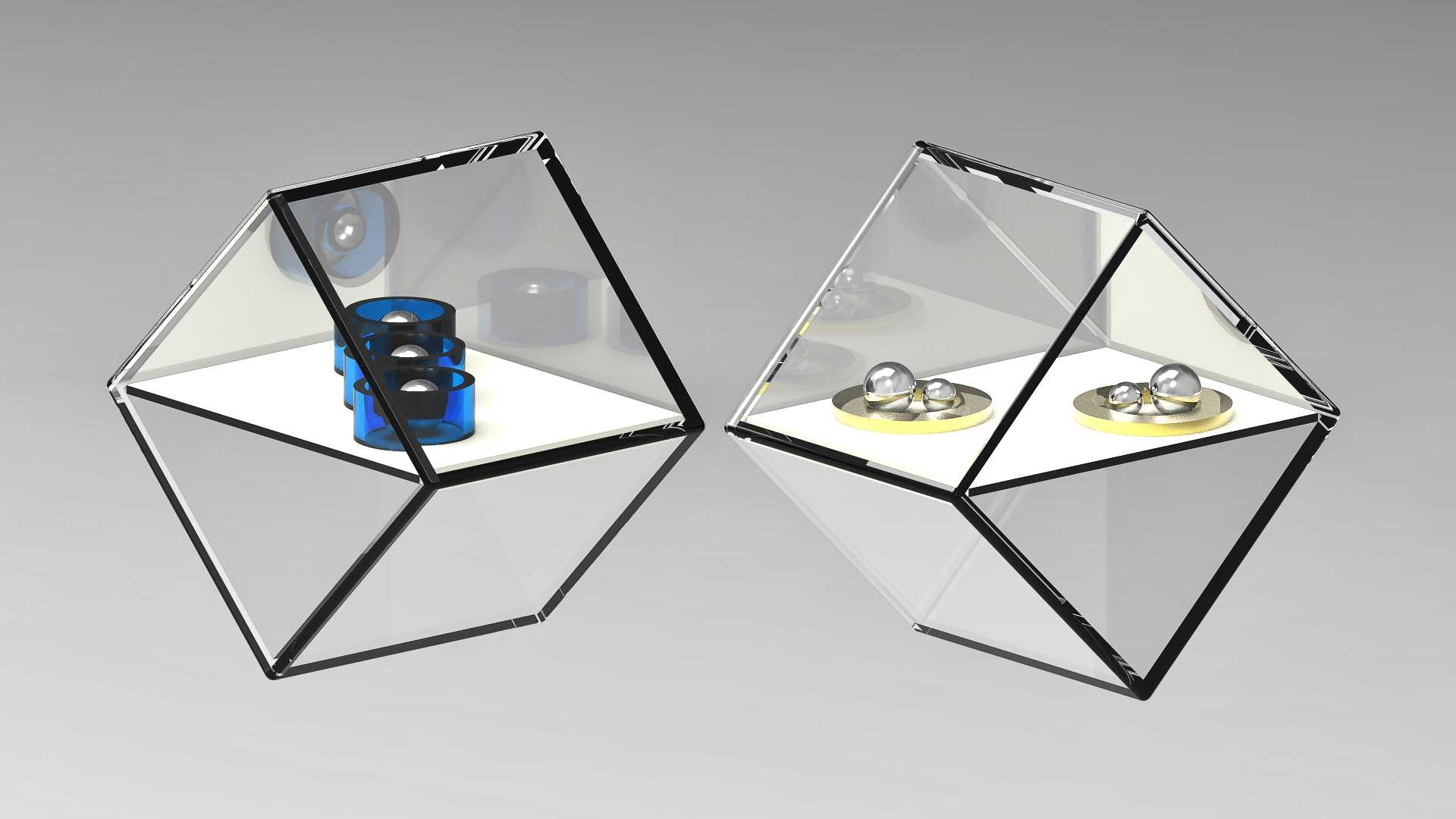

　　设计过程中特意规避了注塑件的拔模角度建模，核心是为了让整个装配结构的逻辑更纯粹，让使用者把注意力集中在空间装配逻辑本身，而不是被注塑工艺的细节特征分散注意力。在进行3D打印验证或者小批量加工前，需要重点校核组件之间的装配间隙，尤其是透明壳体和内部隔层的配合面，间隙控制在0.1mm到0.15mm之间，既能保证装配时的顺畅度，不会出现过紧卡装导致壳体开裂的问题，也不会因为间隙过大导致组装后出现松散晃动的情况。壳体边缘的连接位置，针对实际装配的需求做了适配性的结构处理，比如盖体和立方主体的连接位没有做额外的倒角建模，是为了保证配合面的贴合精度，避免因为倒角导致配合面出现缝隙，影响整体的结构规整度。这类结构除了作为实训教具、益智拼装玩具使用外，也可以作为机械设计课程的空间装配练习案例，让初学者练习在封闭空间内的零件排布、装配顺序规划，理解“装配路径”这个在工业设备组装中非常重要的概念——很多工业设备的内部组件装配，都需要在封闭腔体内规划合理的装配顺序，一旦顺序出错就会出现零件无法装入的情况，这个透明立方结构就是把这类工业装配场景做了微缩简化，用趣味化的形式呈现核心的工程逻辑。不同版本的立方构件，内部的隔层倾斜角度、卡槽位置都有差异，对应的滚珠排布逻辑、装配顺序也完全不同，使用者需要通过观察透明壳体内部的结构，推理出正确的零件放置顺序，才能把所有滚珠和隔层都完整装入立方壳体中，这个过程和工业设备装配中梳理装配工艺路线的逻辑完全一致，

　　只是把复杂的工业零部件替换成了更容易识别的滚珠和隔层，降低了认知门槛。在实际的结构验证中，还需要考虑不同材质的加工适配性，如果采用亚克力粘接制作透明壳体，需要预留粘接位的涂胶空间，避免胶层溢出影响内部零件的活动空间；如果采用3D打印制作透明壳体，需要考虑打印层厚对透明件透光率的影响，尽量选择较小的层厚参数，保证内部结构的可视化效果。内部的隔层构件如果采用塑料材质加工，需要重点关注平面度误差，避免隔层翘曲导致滚珠无法在预设位置稳定停留，影响整个结构的拼装体验。整个结构没有额外的紧固件，全部依靠零件之间的卡接、重力限位实现整体固定，这种无紧固件的设计思路，也和很多快装式工业零部件的设计逻辑相通，减少零件数量的同时提升装配效率，降低后期维护的复杂度。
