铬酸盐钢丝弹簧式红酒放置支架结构设计

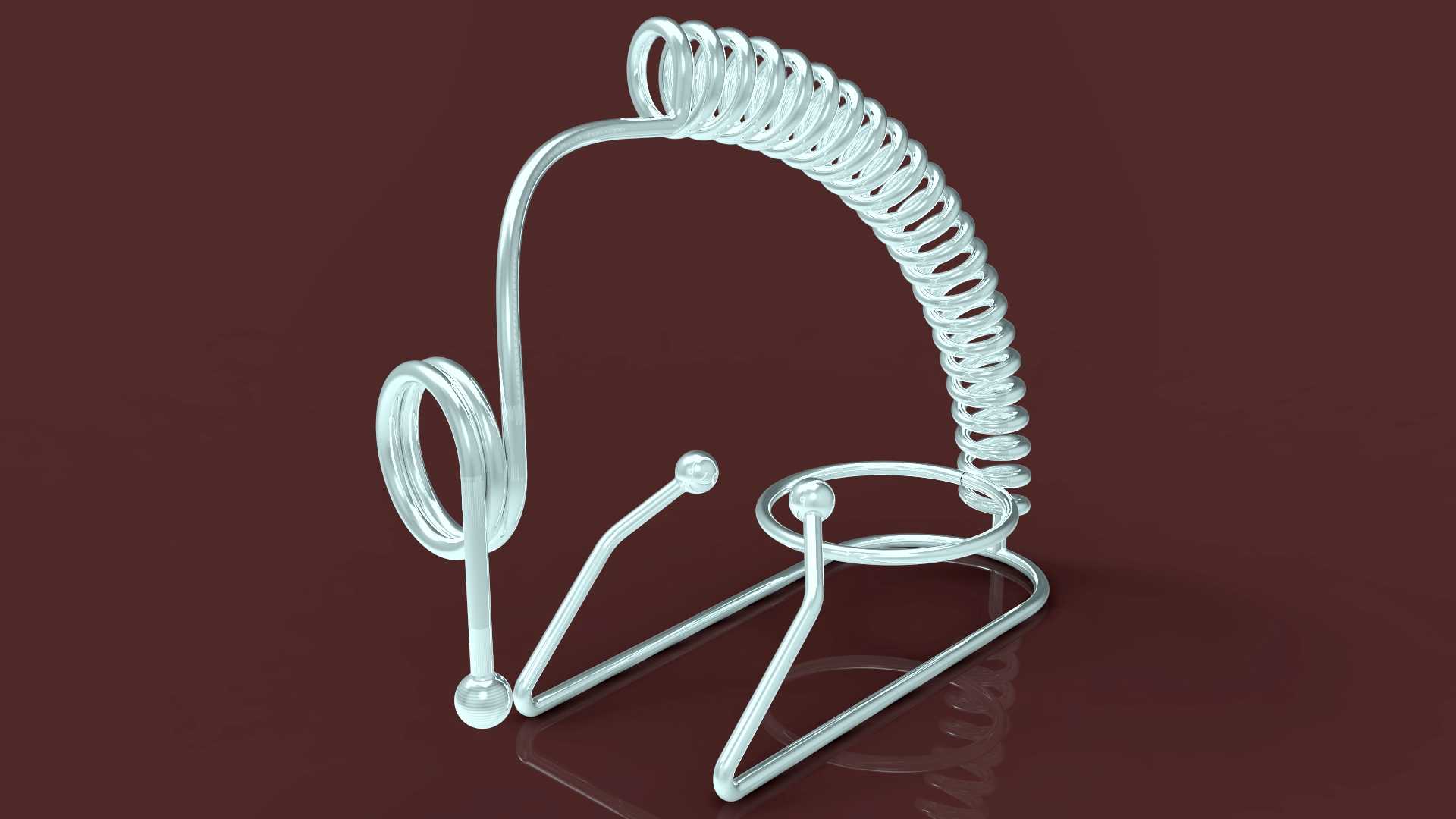

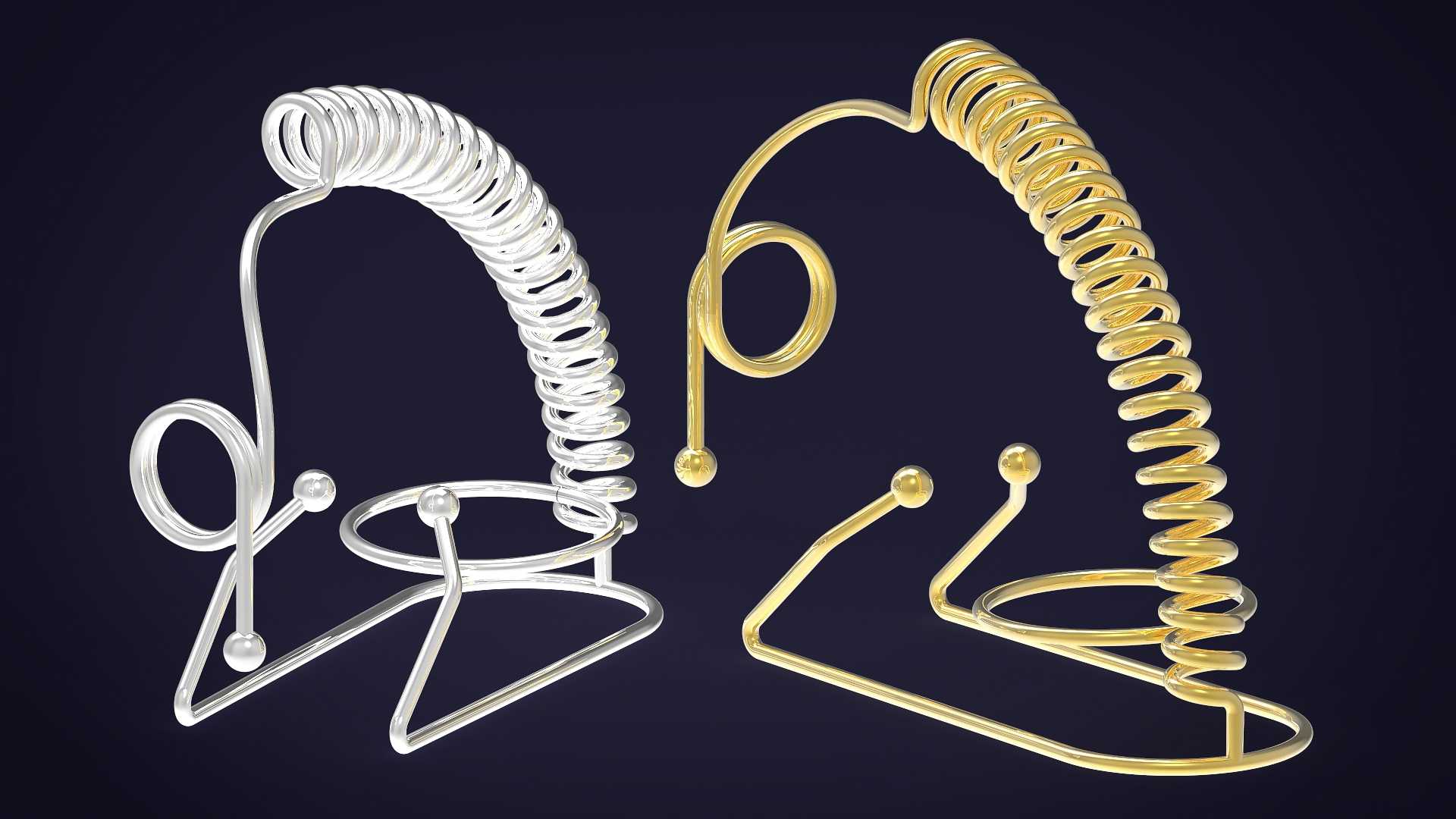

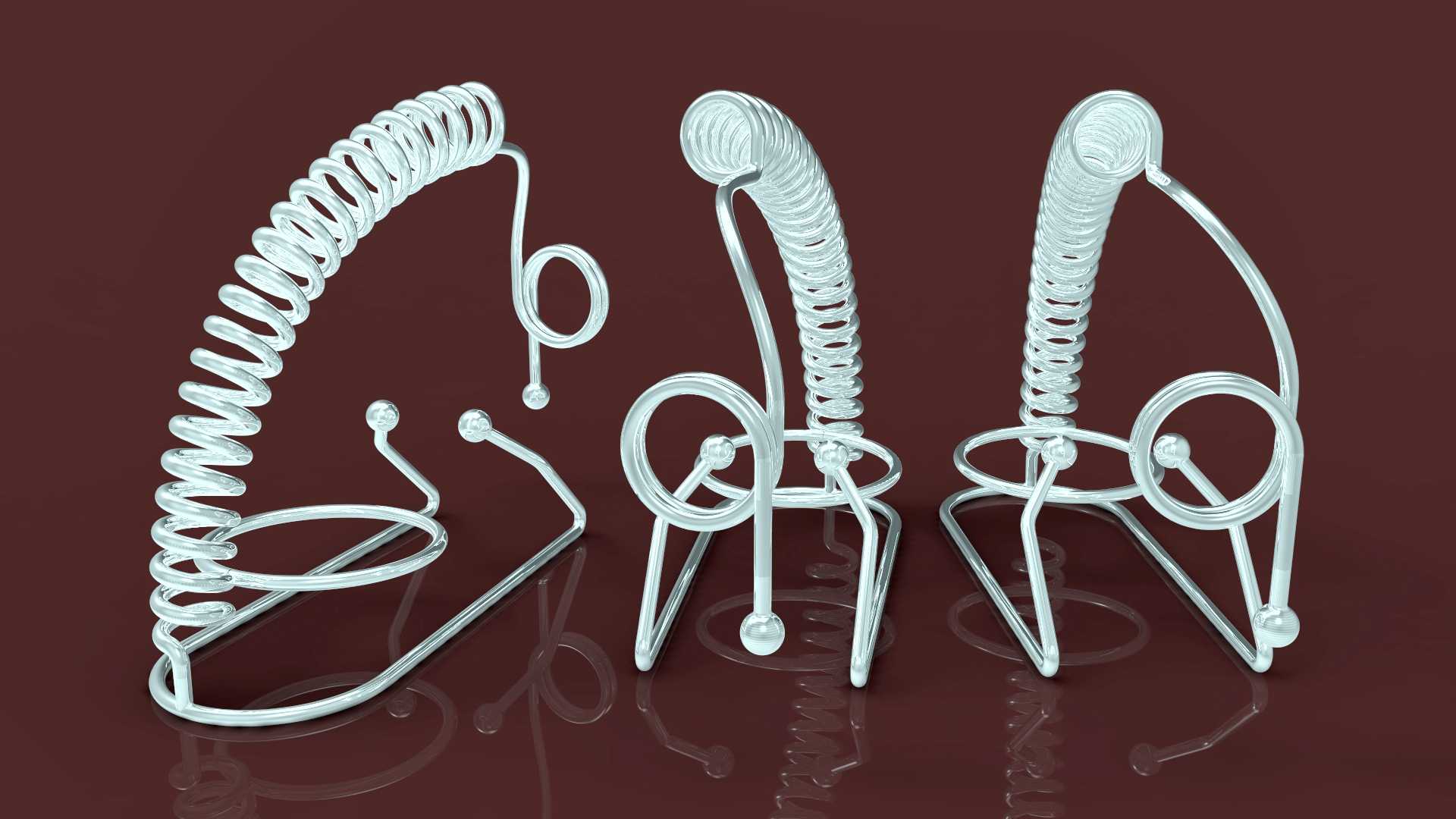

　　该款钢丝弯折成型的酒瓶放置支架，主要面向家居餐厨、酒品展示、商用吧台等场景使用，核心作用是单瓶横置储放红酒，利用结构本身的力学特性完成瓶身固定，同时兼具桌面装饰属性，适配常规750ml标准波尔多、勃艮第瓶型的放置需求。整体结构采用铬酸盐钝化处理的冷拉钢丝作为主体基材，搭配端部钢球做收口防护，所有弯折部位均采用冷弯成型工艺，无额外拼接铸件，整体自重较轻，桌面放置时无需额外打孔固定，依靠底部弯折形成的闭合矩形支撑框即可完成自身稳固定位，底部支撑框的投影尺寸控制在180mm×120mm区间，放置时占用桌面面积极小，不会对周边餐垫、杯具摆放造成干涉。

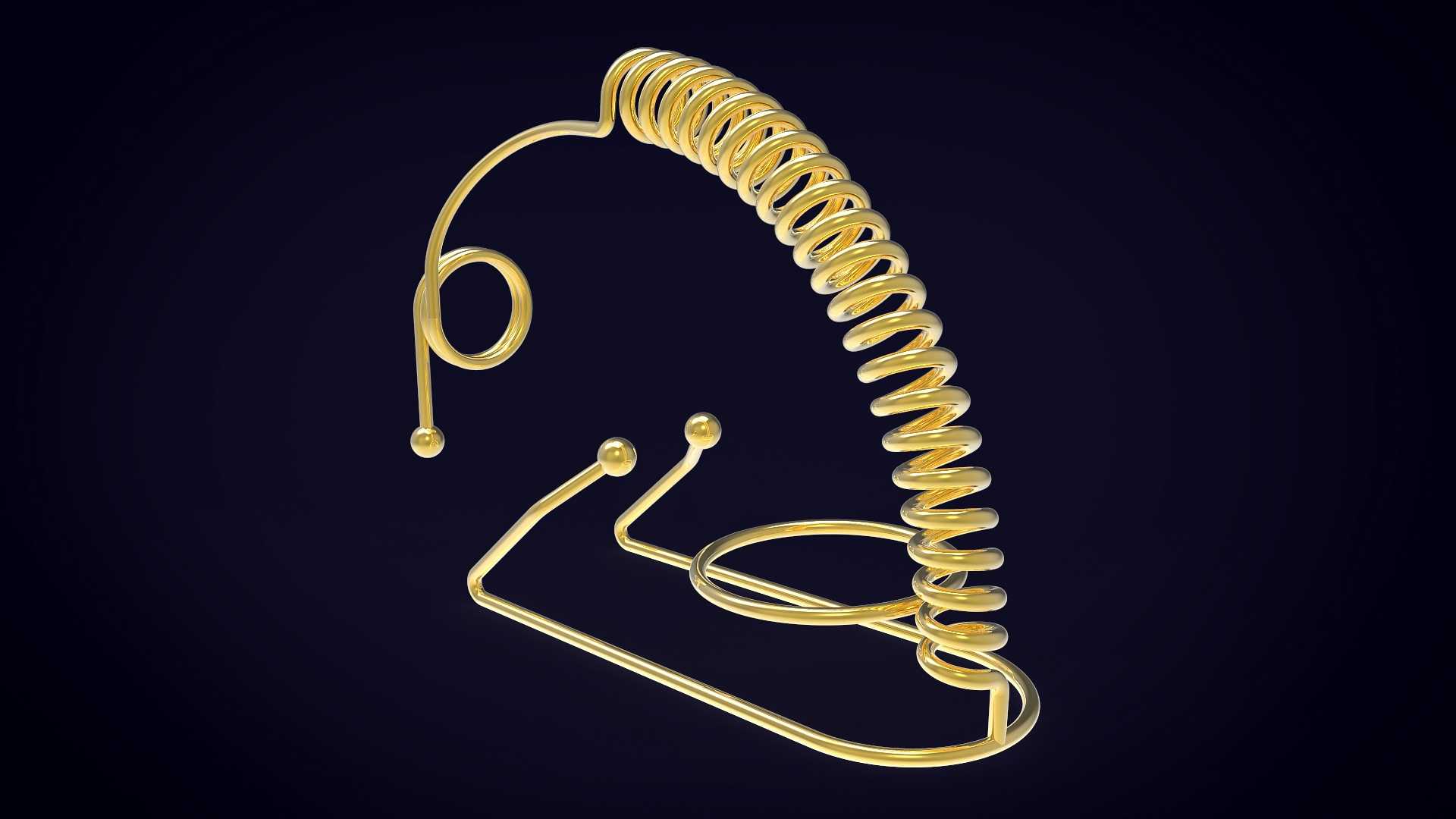

　　结构设计上充分利用了螺旋弹簧的弹性形变特性，将上部连续螺旋弯折段作为瓶身插入后的抱紧结构，使用时将螺旋段向后适度掰动产生弹性张开量，将红酒瓶瓶颈从螺旋圈中心穿入后，瓶身自然搭靠在前端的环形承托位上，松开螺旋段后弹簧的回弹力会自然抱紧瓶颈外壁，无需额外卡扣或绑带即可完成瓶身固定；此时螺旋段同时兼具提手功能，需要移动整瓶酒时可直接握持上部螺旋段提起，支架与瓶身不会发生松脱。前端的两个带钢球支脚一方面作为环形承托位的支撑补强，避免承托环受瓶身重力发生向下形变，另一方面端部的钢球做了圆弧钝化处理，不会刮伤桌面漆面或玻璃台面，同时钢球与钢丝端部采用压合固定，无尖锐外露断口，日常取放时不会划伤手部。

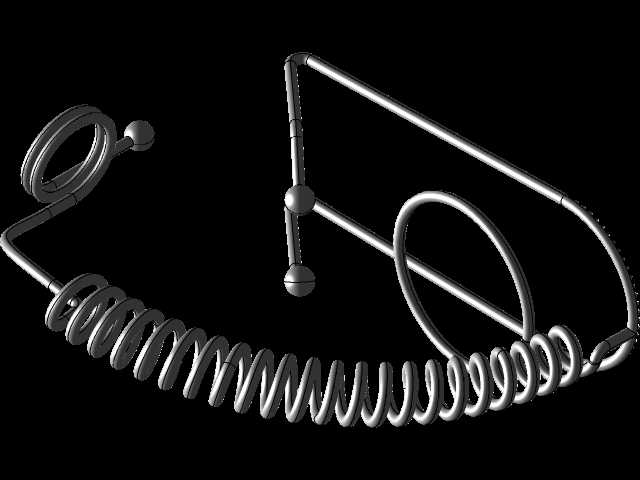

　　建模过程中针对钢丝弯折件的工艺特性做了对应还原，所有弯折圆角均匹配实际冷弯工艺的最小弯折半径，避免出现直角弯折导致的应力集中问题，螺旋弹簧段的螺距、圈数均经过受力验证，确保抱紧瓶颈时的弹力适中，既不会因弹力过大导致瓶颈受压破损，也不会因弹力不足导致瓶身滑落。导线环与螺旋弹簧端部的焊接位置在建模时做了简化处理，实际生产中该位置采用电阻碰焊完成连接，焊后打磨焊点做钝化处理，不会出现突出焊瘤影响外观。前端环形承托位的内径设置为35mm，刚好适配常规红酒瓶的瓶肩位置，瓶身横置时瓶肩卡入承托环后，瓶身轴线与桌面呈5°左右的微小仰角，能够确保瓶内酒液始终浸没瓶塞，避免瓶塞干缩漏气导致酒液变质，这一角度设计完全符合红酒横置储存的专业要求。

　　底部支撑框的钢丝采用直径4mm的铬酸盐钢丝，上部螺旋段与支脚采用直径3mm的同材质钢丝，不同线径的搭配既保证了底部支撑的结构刚性，又让上部抱紧结构具备合适的弹性形变能力。整体结构无任何塑料或木质配件，全金属结构耐潮耐锈蚀，即使在酒窖、吧台这类相对潮湿的使用场景下，铬酸盐钝化层也能提供足够的防锈能力，长期使用不会出现锈迹污染桌面或瓶身的问题。结构本身无活动铰接部件，所有部位均为刚性或弹性连接，日常使用无需维护，表面沾染酒渍或灰尘时直接用湿抹布擦拭即可清洁，不存在清洁死角。

　　从结构设计的合理性来看，该支架完全摒弃了传统红酒架的板材拼接、实木开槽结构，全部采用钢丝连续弯折成型，生产时仅需一台自动钢丝弯折机即可完成大部分成型工序，仅需在端部压装钢球、完成碰焊即可成品，生产工序极少，材料利用率接近100%，没有冲压或切削产生的废料，批量生产成本极低。同时整体结构可在受力后适度形变，即使受到意外碰撞，钢丝的弹性也能吸收部分冲击力，不会像硬质实木或亚克力支架那样发生碎裂，抗意外损坏能力更强。针对不同的使用需求，还可通过调整钢丝线径、螺旋圈数、支撑框尺寸来适配更大容量的香槟瓶或更小容量的冰酒瓶，结构拓展性极强，无需重新开模即可快速调整产品规格。
