超市购物车嵌入式芯片固定塑料支架

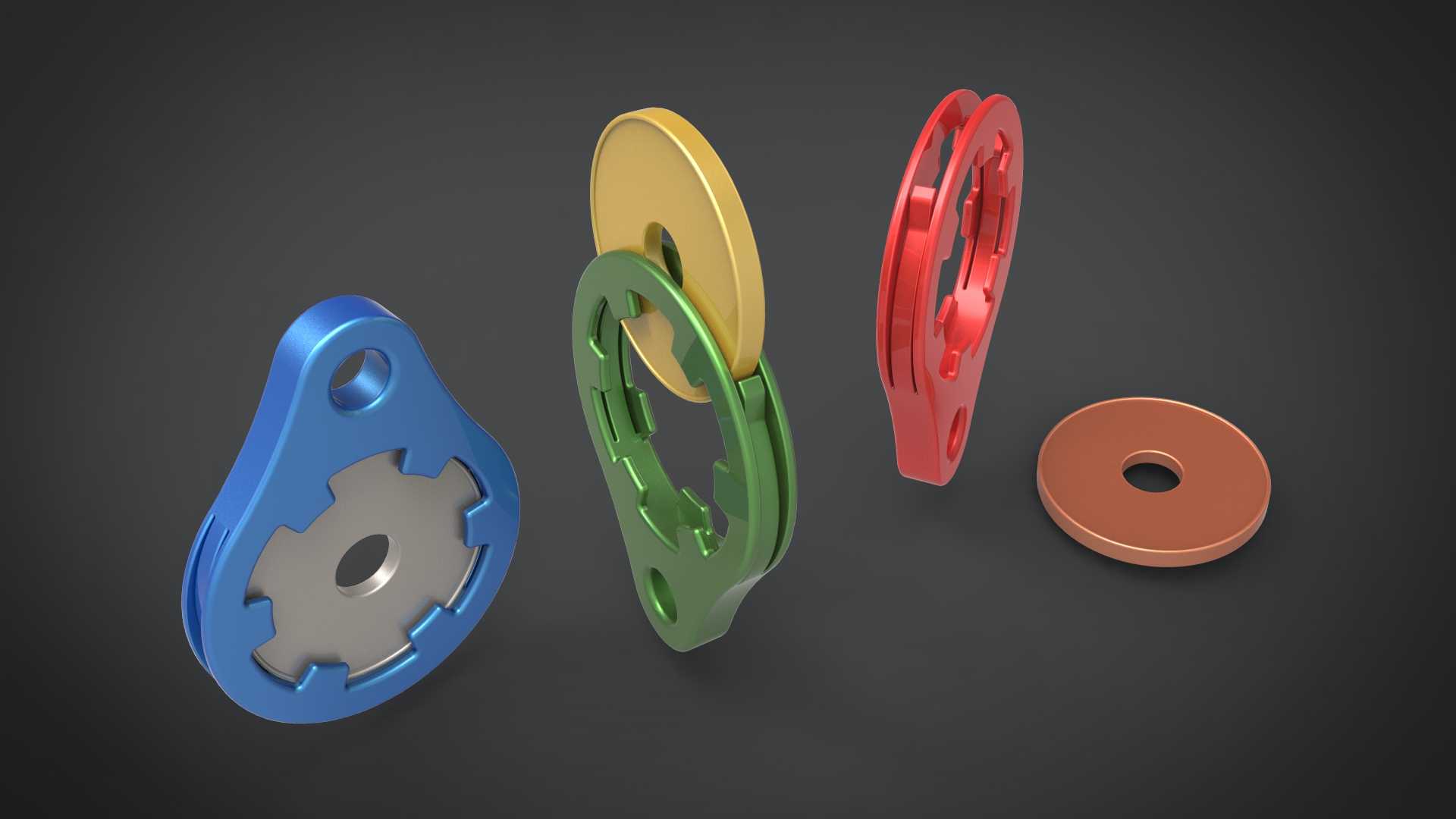

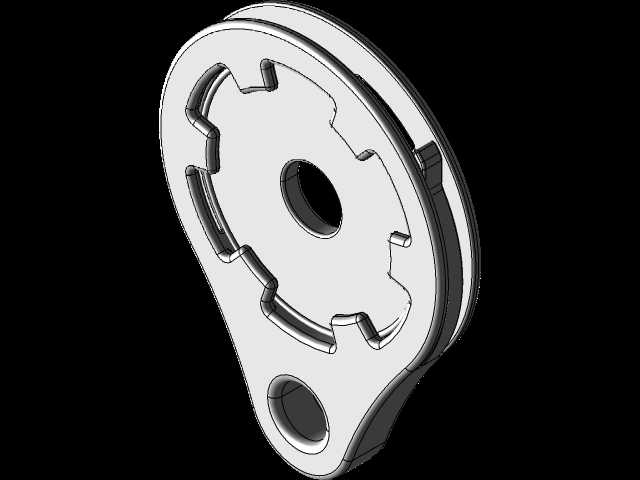

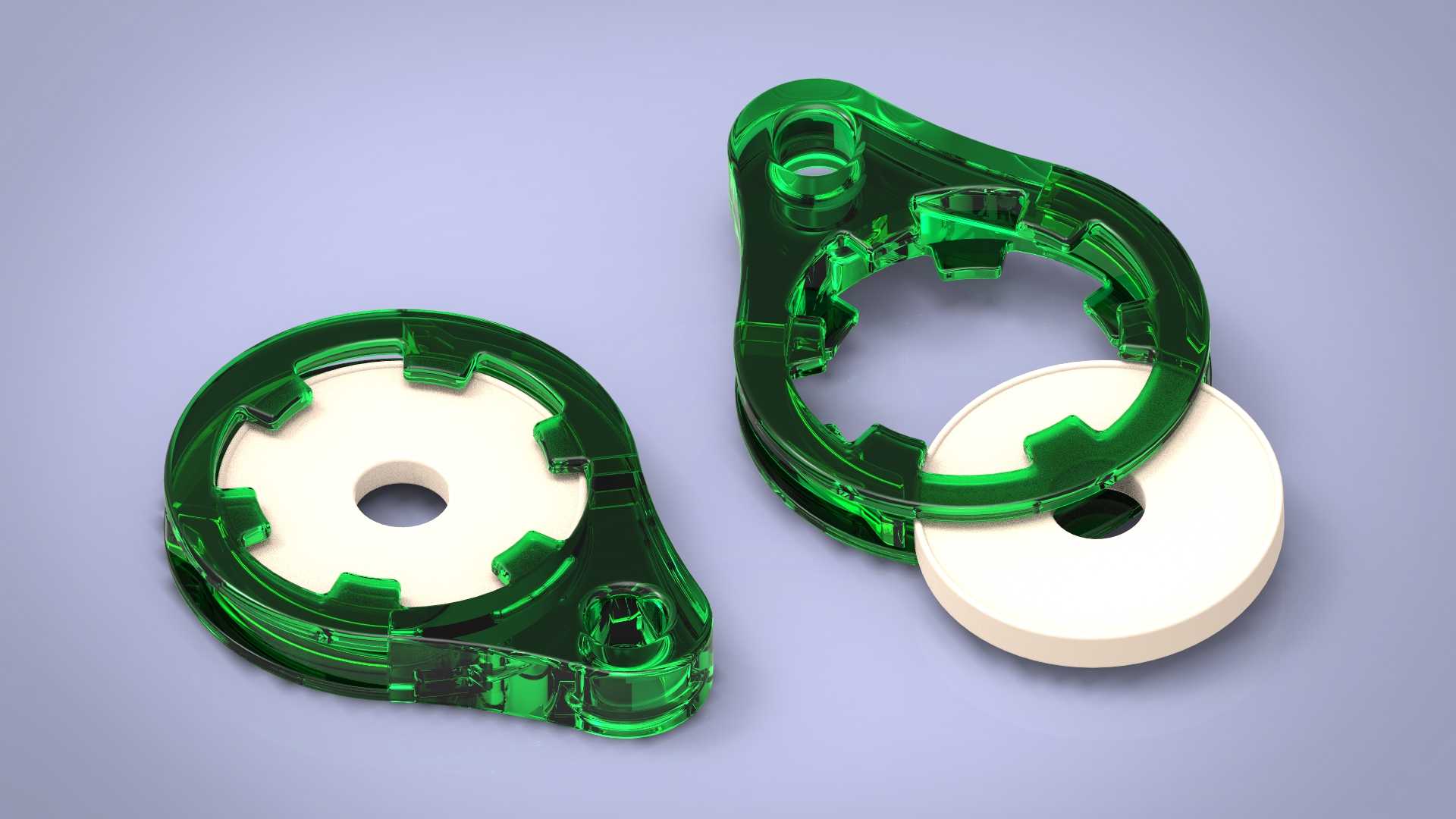

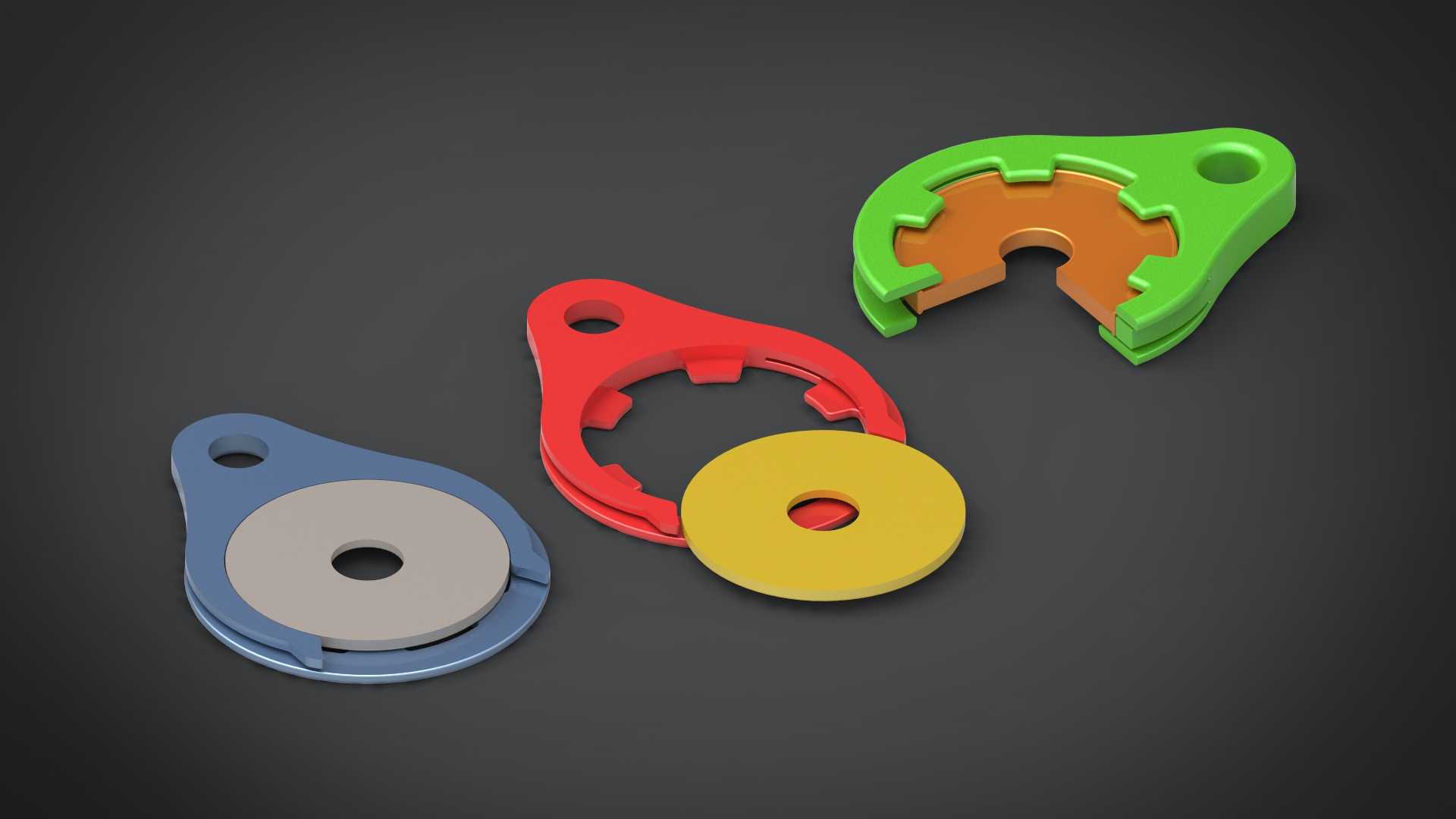

　　日常商超场景中，购物车的芯片解锁装置长期存在易丢件、固定不稳的痛点，这款塑料支架正是针对该场景开发的嵌入式固定结构，可直接适配常规购物车的解锁芯片安装位，同时兼顾个人钥匙束挂载的使用需求。从结构设计逻辑来看，整套组件拆分了五个独立功能件，分别承担基座承载、卡扣锁止、弹性抵紧、垫片限位的作用，其中蓝色基座件作为核心承载主体，外侧设置带通孔的挂耳结构，可直接穿入钥匙环实现随身挂载，内侧预留与芯片轮廓完全匹配的异形卡槽，卡槽边缘做了1.2mm的倒角导向，方便芯片快速对位插入。绿色卡扣件采用对称双卡钩设计，卡钩的倒扣量设置为0.8mm，既保证芯片卡入后不会因日常晃动松脱，又能在需要拆卸时通过手指施力掰开卡钩快速取出芯片，卡扣件内侧还做了0.

　　3mm的防滑筋条，增大与芯片侧面的接触摩擦力，避免芯片在卡槽内出现径向窜动。红色弹簧臂件是整套结构的弹性补偿部件，采用悬臂梁式弹性结构，臂厚设置为1.5mm，材料选用常规PP塑料时可提供约12N的持续抵紧力，当芯片卡入卡槽后，弹簧臂会持续向芯片施加轴向压力，抵消购物车使用过程中产生的振动冲击，避免芯片因长期振动出现接触不良的问题。两个不同厚度的金属色垫片分别设置在支架的两端接触面，其中金色垫片厚度为1mm，用于调整支架整体的安装间隙，适配不同厚度规格的购物车芯片，棕色垫片厚度为0.5mm，贴附在弹簧臂的接触端面，避免弹簧臂长期与芯片硬接触造成塑料件磨损，同时增大接触摩擦力提升锁止可靠性。安装边界方面，

　　整套支架组装完成后的最大外轮廓尺寸为42mm×28mm×12mm，挂耳通孔直径为6mm，可适配市面上绝大多数常规规格的钥匙环，内侧芯片卡槽的适配尺寸为22mm×18mm×3mm，可直接兼容目前商超通用的圆形解锁芯片，不需要对原有芯片做任何二次加工即可直接装入。实际使用过程中，用户既可以将芯片与支架整体挂载在钥匙束上，日常携带时不会出现芯片脱落丢失的问题，到达商超使用购物车时，既可以直接带着支架将芯片插入购物车锁孔解锁，也可以快速掰开卡钩取出芯片单独使用，两种使用模式可根据个人习惯自由切换。结构设计上充分考虑了3D打印的成型工艺性，所有零件的最小壁厚都控制在1.2mm以上，没有小于45度的悬空结构，

　　不需要添加支撑即可完成FDM工艺打印，打印完成后只需要简单去除毛边即可直接组装使用，不需要额外的紧固件或粘接工序，依靠零件自身的卡扣结构即可完成整套组件的装配。针对长期使用的磨损问题，所有卡扣配合面都做了R0.5的圆角过渡，避免应力集中导致的卡扣断裂问题，弹簧臂的根部做了2mm的圆角加强，反复掰动超过500次也不会出现断裂失效的情况，完全满足日常随身挂载的使用强度要求。在商超场景的实际适配性上，支架的外轮廓做了圆弧过渡处理，插入购物车锁孔时不会出现卡滞问题，外露的挂耳结构不会超出锁孔的安装边界，不会影响购物车锁的正常闭合，完全适配现有主流购物车的锁具结构，不需要对购物车做任何改造即可直接使用。
