带翼形螺母手持销虎钳结构设计

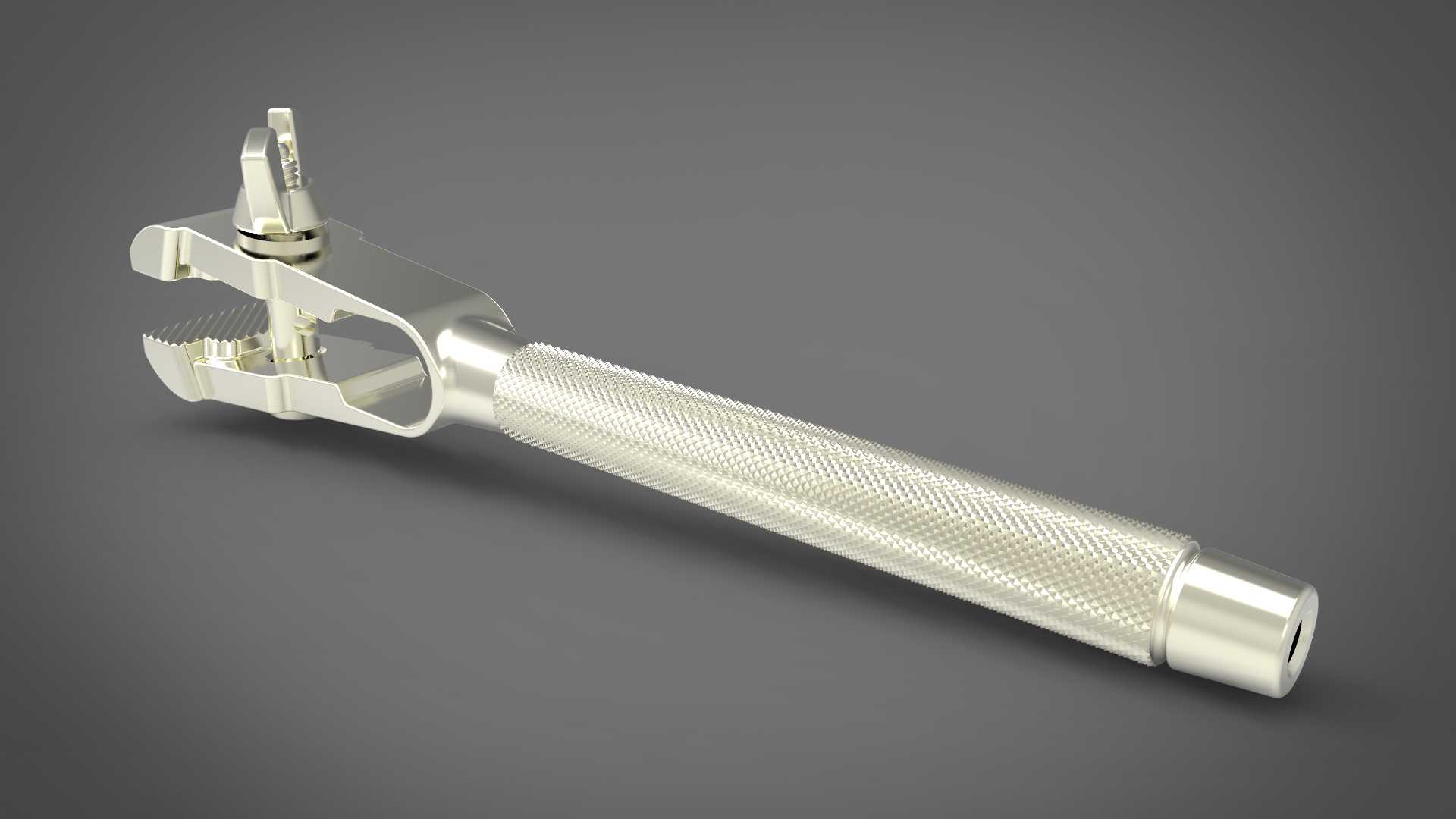

　　这款手持销虎钳属于小型手动夹持工装，主要面向精密小件加工、维修场景下的非平行面夹持需求，在仪表零件修配、首饰加工、小型工件钻孔攻丝定位、电子元器件引脚整形、模型制作修边等场景中应用广泛，相比台虎钳具备便携、可适配异形工件夹持的优势，能在台虎钳无法覆盖的狭小操作空间、外出维修作业场景下完成工件固定。整体结构采用缎面钢材质加工，全长115毫米，握持部分为空心滚花把手设计，滚花纹理深度控制在0.3毫米左右，既保证握持时的摩擦力，避免施力过程中打滑，又通过空心结构降低整体重量，长时间手持操作不易产生疲劳。夹持端配置16毫米宽的锯齿状颚板，锯齿齿形为等腰三角齿，齿距1.2毫米，齿尖做了0.1毫米的钝化处理，既能在夹持金属、

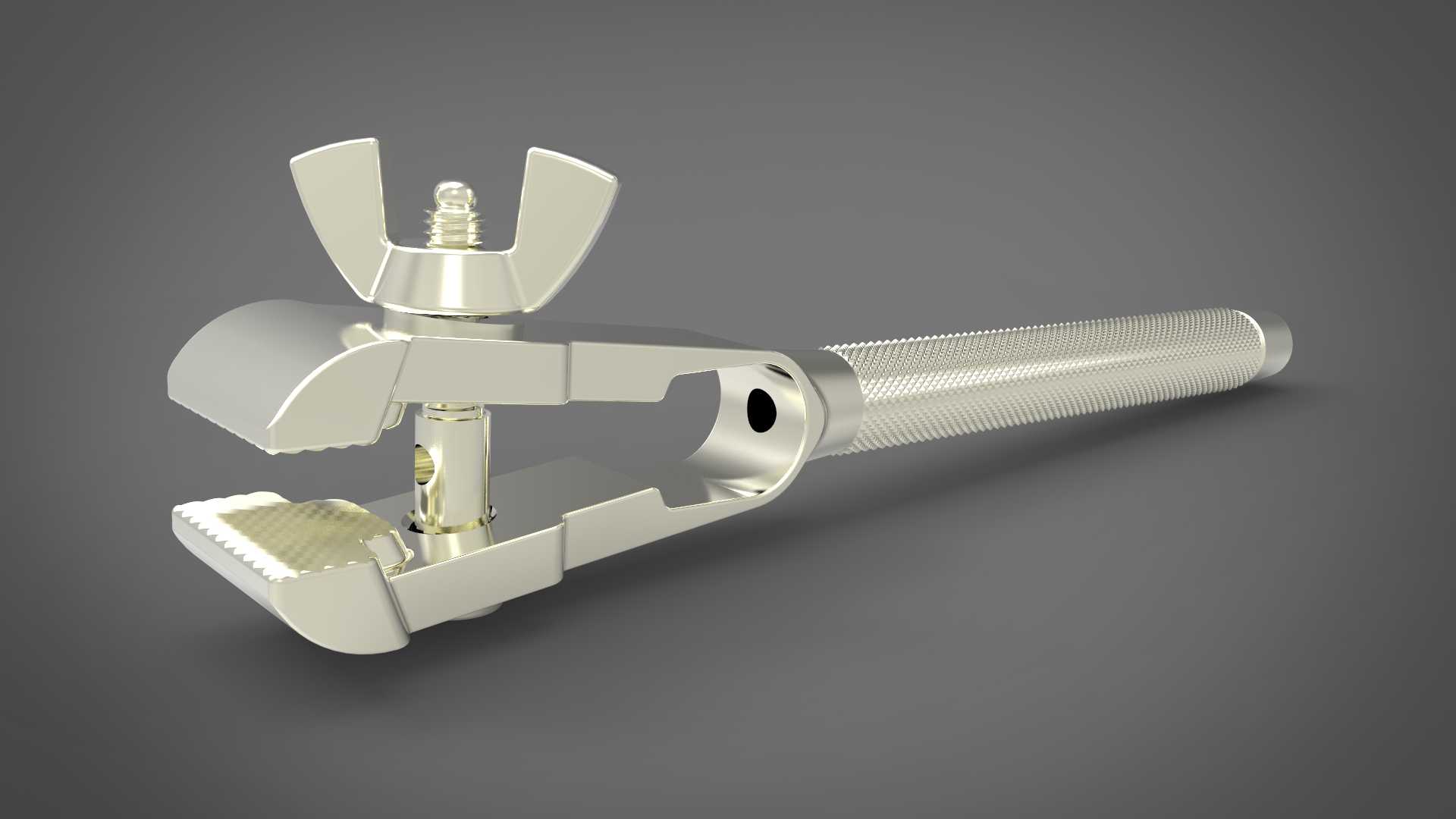

　　硬质塑料工件时提供足够的咬合力，防止工件受力滑脱，又不会因为齿尖过于尖锐在软质工件表面留下过深的压痕，适配不同硬度材质工件的夹持需求。夹紧调节结构采用翼形螺母设计，无需借助扳手等额外工具，直接用手拧动即可完成夹紧力的调节，翼形螺母的两翼做了圆弧过渡处理，手指施力时不会产生硌手感，单手即可完成开合、夹紧、松脱的全套操作。钳身主体采用一体式冲压折弯成型工艺，中间的镂空结构既减轻了整体重量，又能在夹持长条形工件时让工件从镂空位置穿过，不受钳身长度限制，拓展了可夹持工件的尺寸范围。颚板与钳身的连接采用销轴铰接结构，铰接间隙控制在0.02毫米以内，保证颚板开合过程中无明显晃动，同时允许颚板在夹持非平行面工件时产生小角度偏转，

　　让两个颚板的齿面能够完全贴合工件表面，避免点接触导致的夹持不稳、工件压伤问题。在结构设计过程中，重点对螺纹传动部分做了间隙优化，调节螺杆与螺母的配合间隙控制在0.05毫米以内，夹紧后无明显窜动，保证夹持精度；钳身尾部的通孔设计可配合挂绳使用，方便工具收纳悬挂，也可在需要更大夹紧力时插入加力杆，借助杠杆原理提升夹紧力上限。从安装边界来看，这款手用虎钳无需固定安装，可直接手持操作，也可配合简易支架临时固定在工作台面作为小型台钳使用，整体最大开合度为28毫米，可夹持厚度在0-28毫米范围内的工件，颚板偏转角度最大可达8度，能够适配夹持面夹角在172度-180度之间的非平行工件。在实际使用过程中，针对小型工件的非平行面夹紧场景，

　　这款销虎钳能够弥补普通平口钳只能夹持平行面工件的不足，比如在维修小型五金零件时，遇到带斜面的小零件，普通台钳夹持时容易打滑飞料，这款虎钳的可偏转颚板能够完全贴合斜面，配合锯齿颚板的咬合力，能够稳定固定工件，方便进行锉削、打磨、钻孔等操作。滚花把手的长度设计充分考虑了人手握持的尺寸，握持段长度为70毫米，直径14毫米，符合成年人手掌握持的人机工程学尺寸，施力时手腕无需过度弯曲，降低长时间操作的劳损概率。翼形螺母的尺寸也经过适配优化，两翼宽度为22毫米，手指拧动时的受力面积足够，即便是手上沾有少量油污，也能轻松拧动调节夹紧力。钳身的所有棱角都做了R0.5的圆角处理，没有尖锐毛刺，操作过程中不会划伤手部，符合手动工具的安全设计要求。
