可调整点数的骰子配重加载模具结构

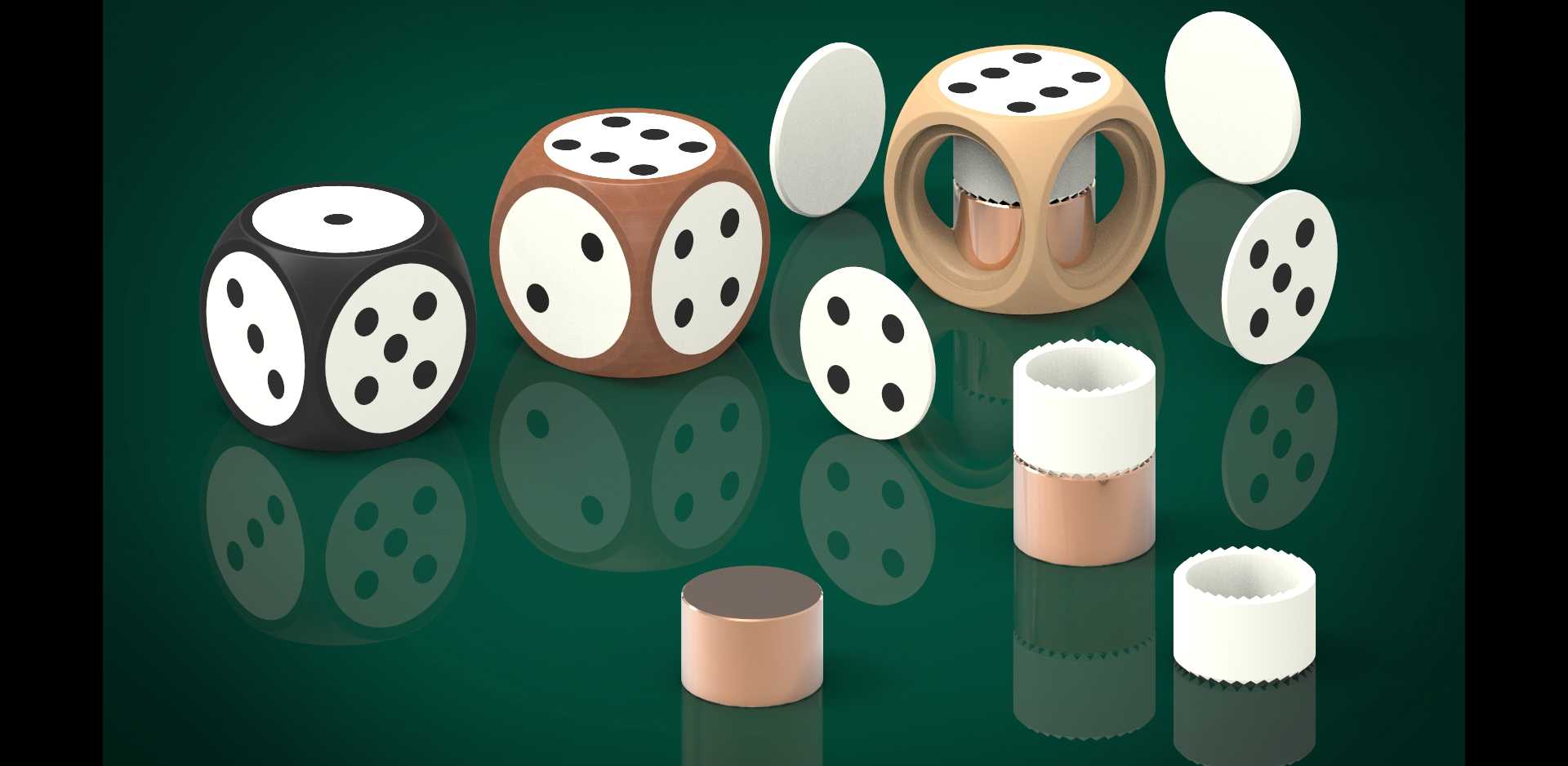

　　在桌面游戏器具的生产环节里，骰子的点数配重一致性、重心偏移控制一直是影响产品使用体验的核心指标，这套可加载配重的骰子模具结构，正是针对小尺寸多面骰的批量生产调试需求设计，能在不破坏骰子外表面完整性的前提下，完成内置配重的精准定位与点数面的灵活切换。整套模具适配的骰子成品外形尺寸为17mm见方，模体主体可采用硬质塑料或硬木加工成型，作为整个结构的承载基座，模体内部预留的圆柱形空腔，是放置配重组件与定位衬套的核心空间，空腔的同轴度公差控制在0.02mm以内，避免内置组件出现卡滞或偏移。内置的铜制圆柱形金属配重件是调整骰子重心的核心部件，生产调试时可根据目标点数面的配重需求，将配重件移动至对应点数面的对侧空腔位置，依靠铜材的高密度特性，

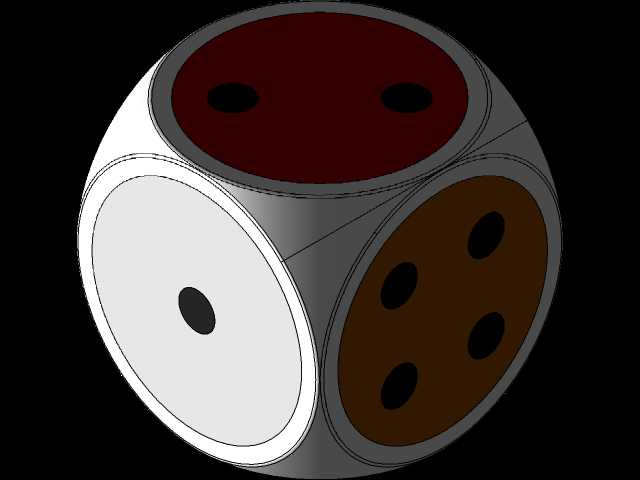

　　让骰子自然静置时目标点数面稳定朝上，配重件的外径与空腔内径采用间隙配合，单边间隙控制在0.05mm，既保证配重件可顺畅滑动调整位置，又不会在使用过程中出现旷量异响。套在配重件外侧的塑料衬套，沿轴向两侧设计有自变形棱柱状肋位，肋位在衬套压入空腔后会产生微量弹性形变，抵靠在空腔内壁上，将圆柱形配重件的周向间隙完全填充，同时限制配重件的轴向窜动，保证配重位置在长期使用过程中不会发生偏移，衬套的长度可根据配重件的实际长度灵活选配，适配不同重量规格的配重件，满足不同配重需求的骰子调试。六个独立的图形板对应骰子的六个点数面，图形板表面的点数采用烫印工艺预制，压入模体对应的侧面安装槽后，图形板外表面与模体外表面齐平，

　　不会出现凸起或凹陷影响骰子滚动的顺畅性。在完成图形板压装前，可先将配重件与衬套放入模体内部空腔，通过模体侧面预留的工艺钻孔调整配重件的轴向位置，待配重位置调试到位后，再压入对应点数的图形板完成封合，无需额外的粘接或焊接工序，装配效率更高。这套模具结构既可以作为小批量定制骰子的生产工装使用，也可以作为骰子配重原理的实验测试载体，帮助设计人员验证不同配重位置、不同配重重量对骰子静置概率的影响，优化娱乐类骰子的公平性设计，也可用于魔术类道具骰子的定制生产，通过精准的重心控制实现特定点数的稳定朝上效果。模体的边角位置做了R1.5mm的圆角过渡，避免装配过程中出现锐边划伤，同时模拟真实骰子的边角触感，

　　保证调试完成的成品与量产骰子的滚动手感一致。图形板与模体的安装槽采用过盈配合，过盈量控制在0.08mm，压入后可实现牢固连接，不会在骰子滚动过程中出现脱落。衬套上的棱柱状肋位共设置4道，沿衬套周向均匀分布，肋位的凸起高度为0.1mm，压入空腔后产生的弹性抱紧力可达到15N以上，完全限制配重件的非预期移动。模体内部的空腔两端设计有1mm的导入倒角，方便衬套与配重件的快速装入，减少装配过程中的卡滞问题。在实际生产应用中，这套结构可快速切换不同点数的图形板，调整配重位置，单套模具即可完成六种不同点数朝向的配重骰子生产，无需针对每种点数单独开模，大幅降低小批量定制类骰子的生产工装成本。同时，模体本身的结构简单，加工难度低，采用常规的车削、铣削工艺即可完成全部零件的加工，零件的加工精度要求均在普通机加工的能力范围内，无需特殊的高精度加工设备，适合小型加工厂快速投产使用。对于结构设计从业者而言，这套结构的设计思路也具备参考价值，其内置配重的定位方式、弹性肋位的间隙补偿设计、可更换面板的模块化思路，都可以迁移到其他需要内置配重、模块化替换外观面的小型产品设计中，比如小型手持平衡件、益智类拼装玩具、定制化礼品摆件等产品的结构设计中，都可以借鉴这种内置可调配重+外嵌可换面板的结构形式，在控制产品整体尺寸的前提下，实现功能的灵活调整与外观的快速切换。
