双柱式力学性能试验夹持工装结构

　　这套双柱式试验夹持结构，主要面向材料力学性能检测、小型零部件载荷验证类实验室场景，在金属材料拉伸、压缩、小尺寸总成件疲劳测试环节中承担试样装夹定位的核心作用，区别于常规单柱悬臂式夹持结构，双导柱的对称布局能从根源上抵消加载过程中产生的偏载力矩，避免试样受附加弯矩影响导致测试数据失真，这一点在非金属材料、薄壁冲压件的力学性能测试中尤为关键——这类试样本身抗侧向载荷能力弱，哪怕微小的偏载都可能让测试结果偏差超过15%。

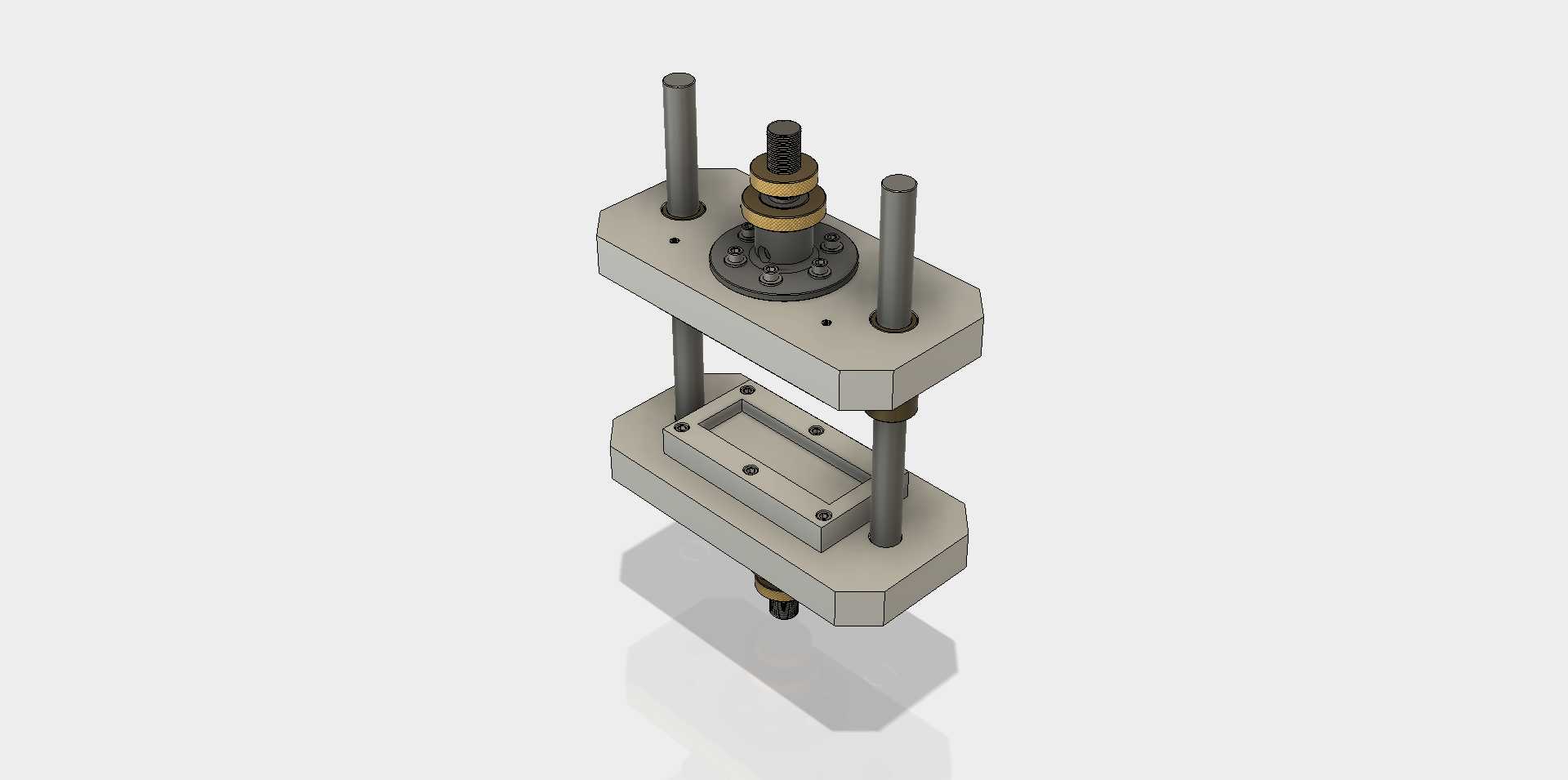

　　从结构功能逻辑来看，整套装置分为上装夹模组、下定位基座、导向支撑三个核心单元，上装夹模组集成了加载连接端与试样压合/夹持接口，顶部的连接轴可直接匹配万能试验机的作动器输出端，通过法兰盘实现周向固定，避免加载过程中出现相对转动；中间的弹性缓冲组件能在接触试样的瞬间提供毫米级的缓冲行程，防止刚性冲击对试样表面造成压伤，尤其适合表面精度要求高的成品件测试。下定位基座预留了标准化的T型槽与螺纹安装孔，可根据不同试样的外形快速更换定制化的定位块，不管是棒状试样、片状试样还是小型焊接总成，都能通过更换适配块实现快速装夹，不需要重新调整整套工装的安装基准。

　　设计过程中优先考虑了导向精度的保持性，两根导向柱采用对称分布，导柱与上下模座的配合选用H7/h6的间隙配合，配合面长度不小于导柱直径的1.5倍，保证上下模座相对运动时的同轴度误差控制在0.02mm以内；导柱表面做了高频淬火处理，硬度达到HRC55以上，长期往复运动不会出现拉毛、磨损卡滞的问题。上下模座的材质选用45号钢调质处理，既保证足够的结构刚性，避免大载荷下出现模座变形，又不会因为整体重量过大增加试验机的额外载荷负担。

　　安装边界方面，整套工装的底部安装孔位间距匹配主流10kN、50kN级万能试验机的工作台接口，不需要额外制作过渡连接板就能直接安装；整体闭合高度适配常规试验机的试验空间行程，最大开合行程能覆盖绝大多数常规尺寸试样的装夹需求，不需要调整试验机的初始限位位置。导向柱的外侧预留了安全防护罩的安装位，测试过程中可以加装透明亚克力防护罩，防止试样断裂崩溅造成安全隐患，这一细节在高脆性材料的测试场景中非常实用。

　　实际使用过程中，这套结构的装夹效率比传统压板式固定方式提升60%以上，不需要每次测试都反复打表找正，只要将下基座与试验机工作台定位止口对齐锁紧，后续更换试样只需要操作上模组的锁紧机构即可。同时双柱的对称结构让加载力的传递路径完全沿中心轴线分布，力值传感器采集到的数据更接近试样真实的受力状态，对于需要出具CNAS认可检测报告的实验室来说，这种结构的工装能有效降低测试系统误差，满足检测标准对工装同轴度的要求。针对不同的测试类型，上模组的夹持接口可以快速更换：做压缩测试时装平压头，做拉伸测试时换楔形夹块，做三点弯曲测试时换配套的支撑辊座，一套工装就能覆盖多种常规力学测试需求，减少实验室的工装储备成本。
