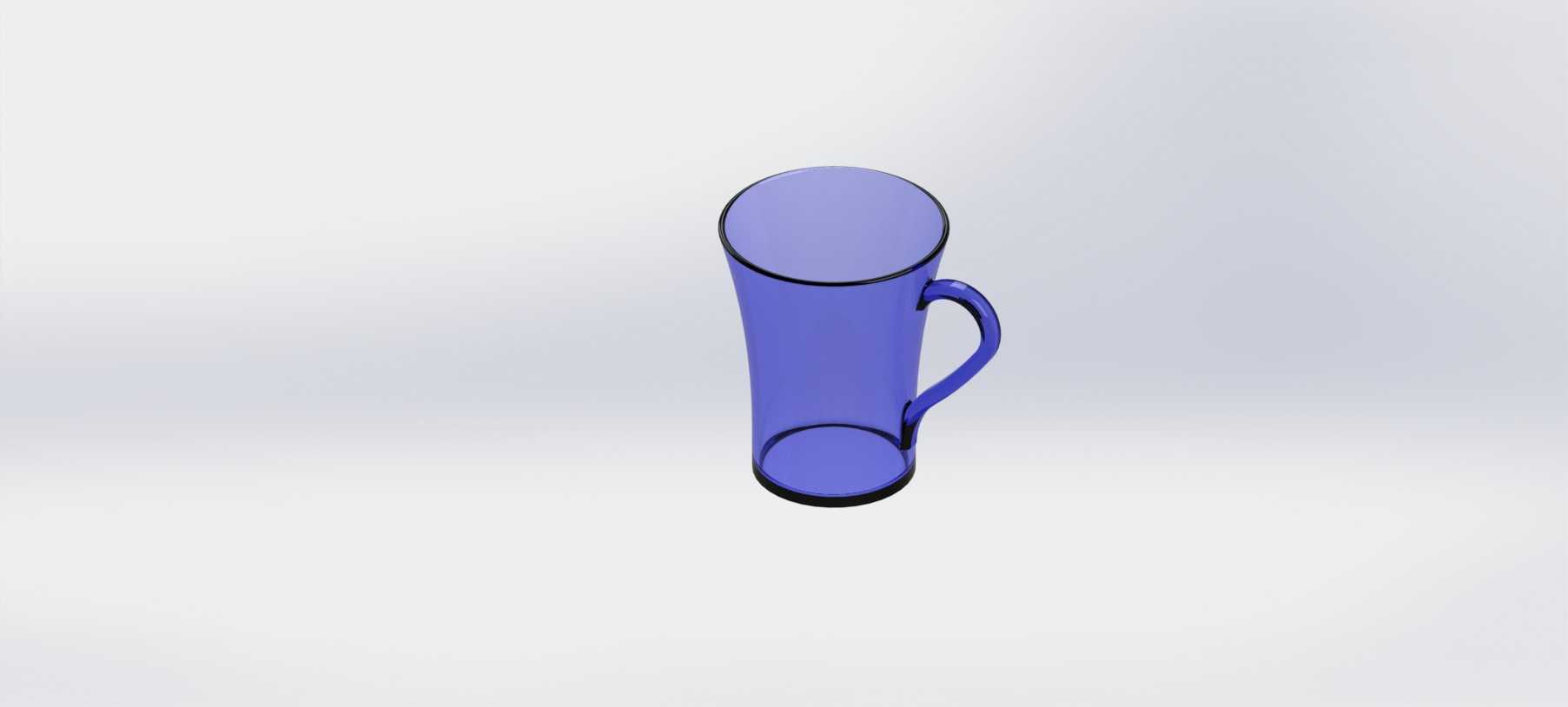

带把手紫色透明玻璃杯结构设计

　　这款带把手的紫色透明杯具，在日常消费场景与商用场景中都有广泛的适配空间，家庭日常饮水、办公场所接待饮品、餐饮门店盛装冷饮热饮都能适用，甚至在部分文创周边、品牌定制场景中，也可作为基础载体做表面印刷与工艺二次加工。从结构设计的角度来看，杯身采用上宽下窄的微锥造型，并非简单的直筒结构，这种锥度设计一方面在堆叠收纳时可以实现部分嵌套，减少仓储与运输过程中的空间占用，另一方面在手持握持时，锥面的贴合度比直筒更好，不容易出现滑脱的情况。杯口位置做了加厚卷边处理，卷边的圆角半径控制在1.2mm左右，既可以避免饮用时薄边割嘴的问题，也能提升杯口的结构强度，在日常磕碰中不容易出现崩口碎裂的情况。把手部分采用一体化的弧形连接结构，

　　与杯身的连接位置分别在杯身上部三分之一处和杯底上方15mm位置，两个连接点的受力分布经过校核，当杯内装满常温液体时，把手的最大形变控制在0.3mm以内，正常持握不会出现明显的晃动感，把手的内圈直径预留了45mm的空间，成年男性的手指可以轻松穿入持握，不会出现卡手的问题。杯底部分做了加厚的平底设计，底部边缘做了0.8mm的倒角处理，放置在光滑桌面时不会因为负压出现抬杯带起桌面垫的问题，同时加厚的杯底可以提升放置时的稳定性，重心集中在杯底下方三分之一区域，正常角度的桌面碰撞不容易出现翻倒。材质选用透明的紫色透色基材，透光率控制在65%左右，既可以清晰观察内部液体的容量与状态，也有足够的色彩辨识度，区别于普通的透明玻璃杯。设计过程中，

　　壁厚控制是核心要点，整体杯身的均匀壁厚控制在2mm，把手位置的壁厚与杯身保持一致，避免因为壁厚差导致的注塑或者吹塑成型过程中出现缩痕、应力集中的问题，连接位置做了R3的圆角过渡，消除应力集中点，提升整体的抗冲击性能。尺寸边界方面，杯身总高度控制在150mm，杯口最大外径72mm，杯底外径60mm，整体容量约为380ml，适配常规的杯垫、杯架尺寸，也可以放入大部分车载杯架的限位空间内，拓展了使用场景。在结构验证阶段，需要重点校核满液状态下的把手连接强度，以及冷热温差下的结构形变，比如盛装0摄氏度冰水和90摄氏度热水时，杯身的形变差控制在0.5mm以内，不会出现漏液或者开裂的问题。另外，杯身的外表面做了高光抛光处理，没有多余的防滑纹路，

　　一方面便于日常清洗，不容易残留污渍，另一方面也便于后续的丝印、烫印等二次加工，适配不同品牌的定制需求。从建模的角度来说，这款杯具的曲面连续性要求达到G2连续，杯身与把手的过渡面没有明显的折角，渲染和实际生产出来的产品表面顺滑，没有突兀的棱线。在实际生产适配中，这个结构既适配玻璃吹塑工艺，也适配高透PC、Tritan等食品级塑料的注塑工艺，只需要根据不同材料的收缩率调整模具的尺寸缩放比例即可，不需要对整体结构做大幅修改。
