壁挂式金属挂架杯托结构设计

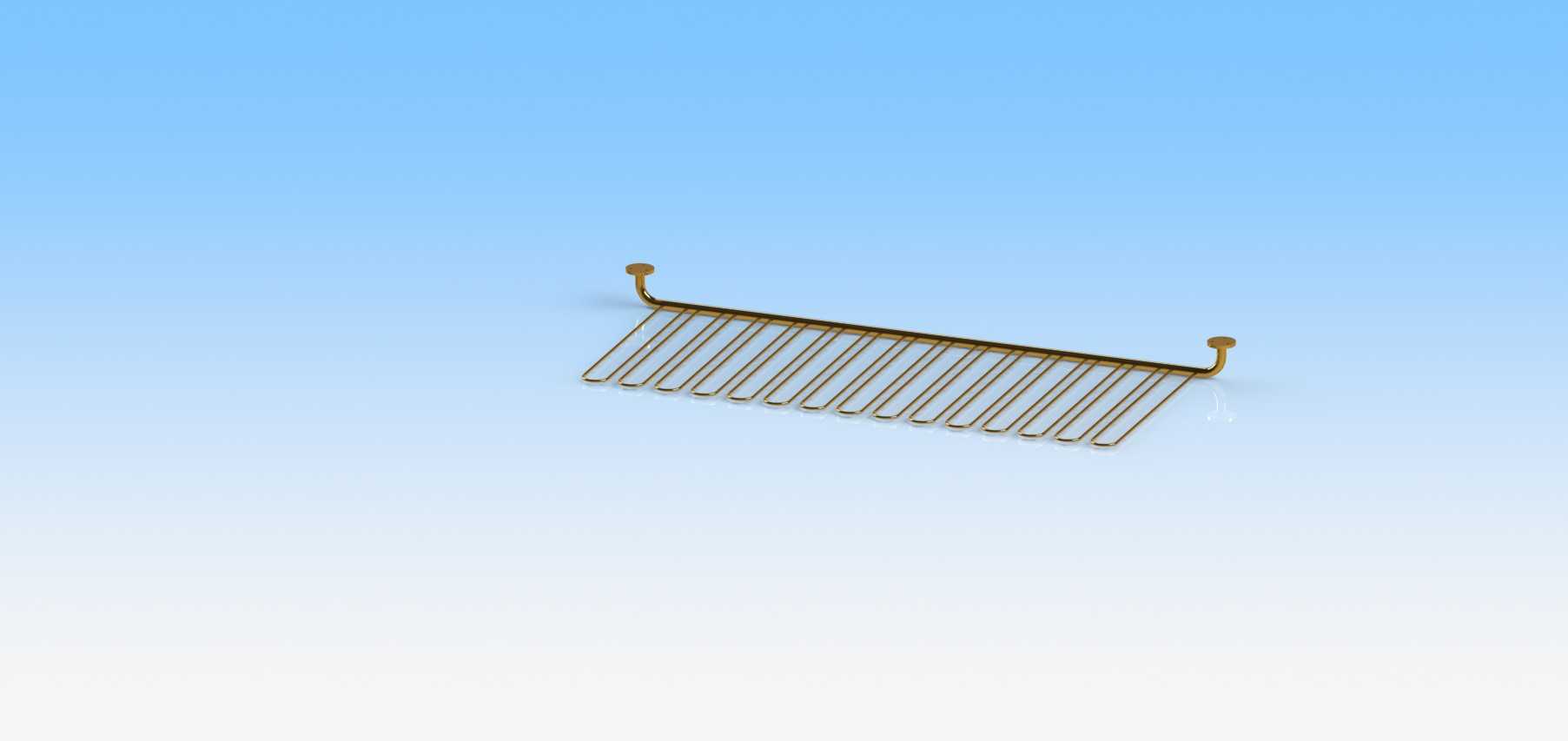

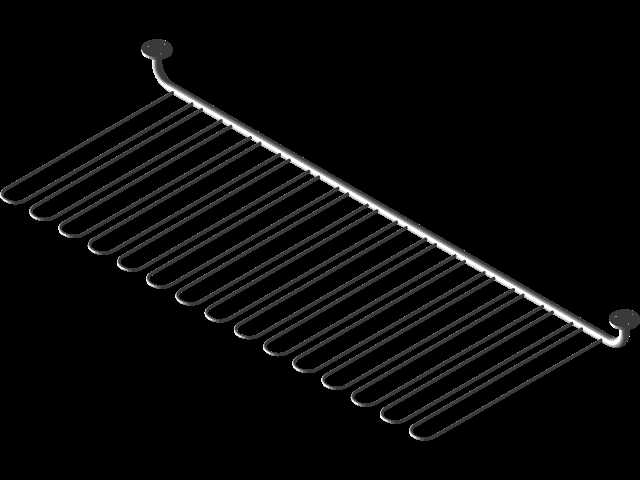

　　日常商用与家居场景里，壁挂式置物构件的实用性一直被低估，这款挂装式杯托的设计，完全围绕窄空间的收纳需求展开，没有多余的装饰结构，每一处弯折都对应实际使用的受力与安装要求。先从安装边界说起，这款构件采用两端带挂钩的挂装结构，不需要在墙面打孔固定，适配常规厚度的网格挂板、横杆挂架，挂钩的弯折角度做了15度的内收处理，挂装后不会因为放置杯具产生的侧向力出现滑脱，两端挂钩的中心距控制在320mm，匹配市面上多数商用置物挂架、厨房挂杆、卫浴网格架的安装孔距与杆径，不需要额外定制转接件就能直接挂载。主体的承托部分采用等距排布的U型弯折杆结构，单根U型杆的内宽为45mm，刚好适配常规口径的马克杯、玻璃杯、漱口杯的杯身直径，

　　不会因为间隙过大导致杯身倾斜滑落，也不会因为间隙过小卡滞杯身，取放时的顺畅度经过反复调整，相邻U型杆的间距为22mm，既保证了相邻杯具之间不会发生磕碰，也在有限的挂装长度内排布了15个杯位，最大化利用横向安装空间。从功能特性来看，整根构件采用单根金属线材弯折成型，没有焊接拼接点，避免了焊接位置容易锈蚀、断裂的问题，整体表面做了圆滑的倒角处理，所有线材的端头都做了圆弧收边，不会在取放杯具时刮花杯身或者划伤使用者手部。线材的直径选用3mm的弹性金属材质，既保证了承托单个装满水的玻璃杯时不会出现明显的下挠变形，单杯位的额定承重可以达到1.5kg，完全满足日常杯具的盛放需求，同时自身重量较轻，不会对挂载的挂架造成额外的负重压力。

　　设计思路上完全摒弃了冗余的装饰结构，没有额外的托盘、接水盘设计，一方面是因为杯具清洗后倒置挂放时，残留的水渍可以直接滴落，不会在托盘内积留滋生水垢，减少日常清洁的工作量，另一方面开放式的杆状结构通风性更好，杯具挂放后可以快速沥干，避免密闭空间存放导致的霉菌滋生问题。实际应用场景覆盖很广，除了家居厨房的杯具收纳，还可以用在奶茶店、咖啡店的操作台旁挂放工具杯，卫浴间挂放漱口杯，办公区茶水间挂放员工水杯，甚至车间的工具墙旁也可以用来挂放带挂环的小型工具、耗材容器。在结构受力的校核上，整根构件的受力点集中在两端的挂钩位置，所以挂钩与主体杆的衔接位置做了圆弧过渡弯折，没有出现直角应力集中点，

　　长期满载使用时也不会在衔接位置出现金属疲劳断裂的问题。主体的U型弯折处做了轻微的上翘角度，大概3度左右，杯具挂放后杯身会自然向墙面侧倾斜，不会因为外力触碰向外滑落，这个角度的控制很关键，角度过大会导致杯具取放困难，角度过小则起不到防脱的作用，经过多次打样测试，3度的倾角刚好平衡了取放便利性与防脱安全性。另外构件的整体厚度控制在10mm以内，挂装后不会过多突出墙面，避免过往人员磕碰，在狭窄的过道、操作台旁安装也不会占用过多通行空间。线材的表面处理采用光滑的镀层工艺，不容易沾附油污，日常清洁只需要用湿抹布擦拭即可，适合厨房、饮品店这类容易产生油污的使用场景。从安装适配性来说，除了挂装在横杆、网格板上，也可以通过两端的挂钩挂在吊柜下方的挂条上，不需要额外的紧固件，拆装都很方便，用户可以根据使用需求随时调整安装位置，不需要破坏墙面或者柜体结构。在三维建模过程中，所有的弯折半径都统一取线材直径的1.5倍，符合五金线材弯折的加工工艺要求，不会因为弯折半径过小导致线材开裂，也不会因为弯折半径过大导致结构尺寸超差，所有的尺寸参数都匹配常规五金线材折弯设备的加工公差，不需要开模就可以批量生产，加工成本控制在较低的区间，适合作为通用五金配件大规模量产。
