M10六角螺母螺栓装配组件设计

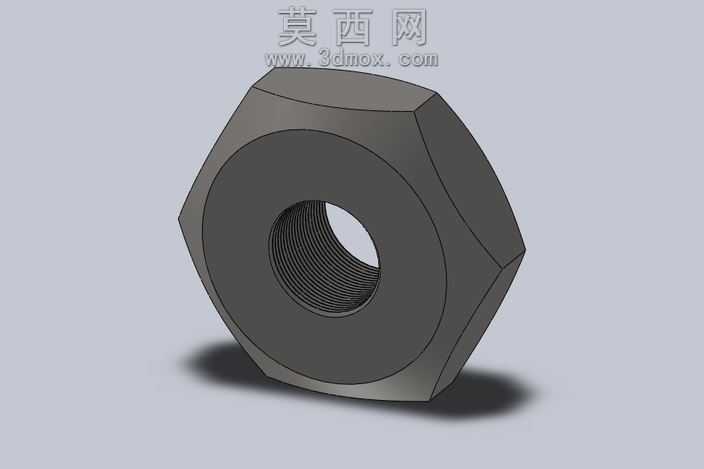

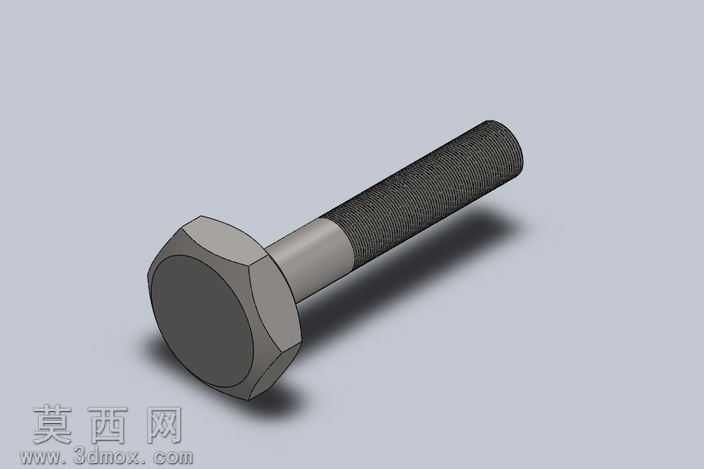

本作品为M10规格六角螺母与螺栓的装配三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循公制螺纹紧固件的标准尺寸规范，还原了六角螺母的外形结构与内螺纹细节。建模阶段首先绘制六角形截面草图，通过拉伸凸台命令生成螺母基体，随后依据M10螺纹的公称直径、螺距参数，采用螺旋线配合扫描切除的方式生成内螺纹特征，螺纹牙型的牙顶、牙底弧度均按照标准要求做了精准处理，保证螺纹啮合的结构合理性。螺栓部分同样采用参数化建模方式，杆部直径、螺纹长度、六角头部尺寸均与螺母适配，装配时通过同轴心、重合等标准配合关系完成组件定位，还原了螺纹连接的实际装配状态。材质配置上为模型赋予了碳钢材质，调整了金属材质的粗糙度、反射率参数，模拟普通紧固件的表面氧化处理质感。渲染阶段采用工作室环境光源，添加了柔和的地面阴影效果，多角度展示螺母的六角外形、内螺纹结构以及装配后的整体形态，模型结构完整无冗余特征，各部分尺寸比例协调，既可以作为机械设计教学中的标准件参考案例，也可直接导入装配体中用于设备整体的连接结构设计，能够帮助设计者直观理解螺纹紧固件的装配逻辑，减少标准件重复建模的工作量，提升机械设计的整体效率。
