HARISONS款6A两极电源插头结构设计

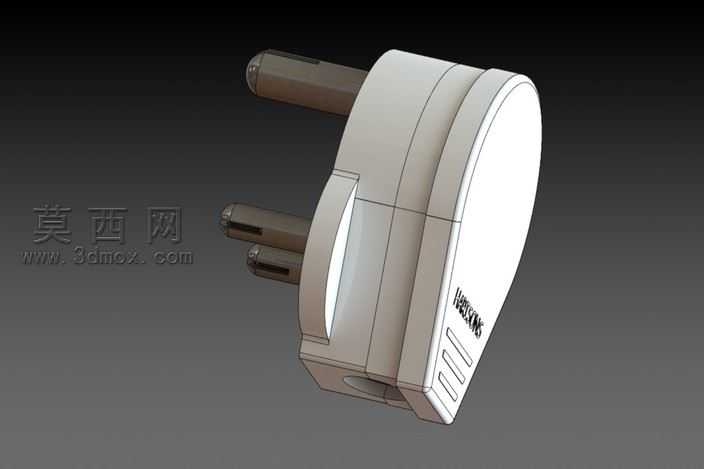

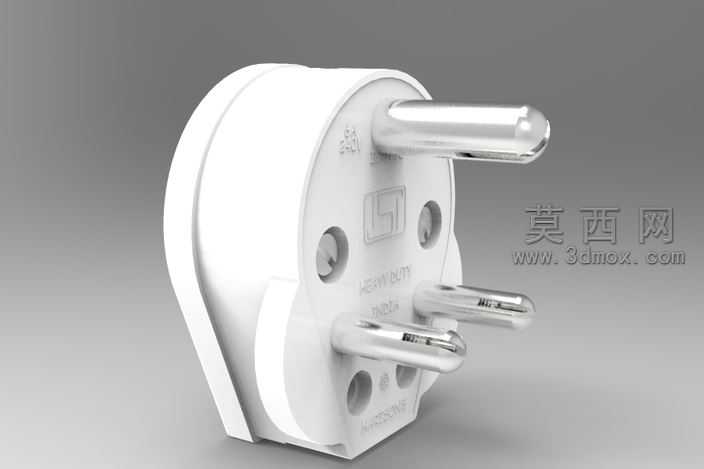

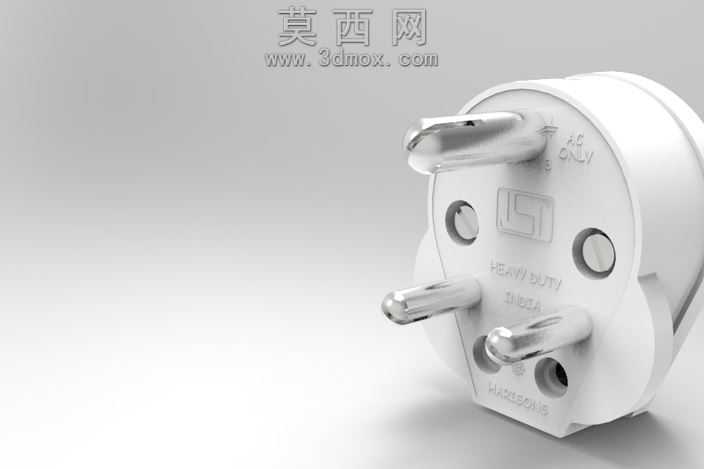

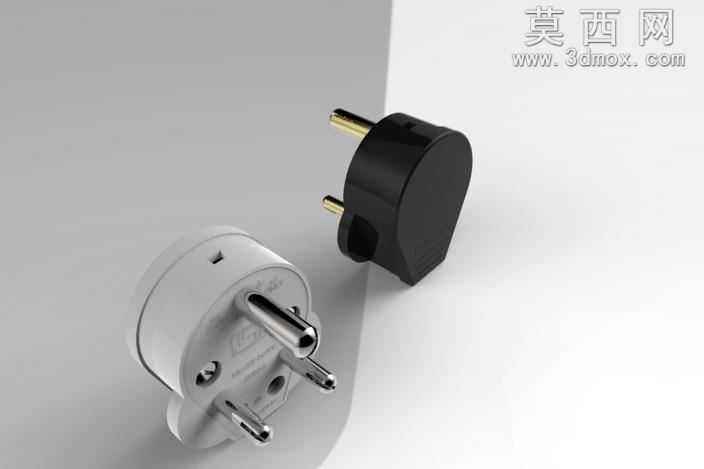

本作品为HARISONS规格6A、240V AC两极电源插头的完整三维建模成果，建模过程围绕民用插头的实际生产装配逻辑展开，首先通过草绘绘制插头壳体的异形轮廓，以拉伸、切除命令构建上下盖的基础壳体形态，精准还原壳体边缘的圆角过渡与分型面结构，保证上下盖合模后无错位缝隙。针对内部结构，建模时完整复刻了插片的固定卡槽、铜件嵌装的定位柱结构，插片金属部分采用拉伸加端部倒圆角处理，还原真实插片的插拔导向形态，同时在壳体内部预留了导线压接的避让空间，还原接线端子的安装位结构，确保各部件装配时无干涉。材质渲染阶段，为上下盖壳体赋予哑光白色阻燃PC塑料材质，调整材质的粗糙度与漫反射参数，还原工程塑料的细腻磨砂质感；为金属插片、内部铜嵌件赋予抛光镀铬金属材质，调整反射率与高光参数，还原金属部件的光亮金属质感；为内部嵌装的黄铜螺母赋予黄铜金属材质，区分不同金属部件的色泽差异。渲染时采用柔和的影棚布光，主光源从侧上方打亮模型整体，补光消除暗部死黑，添加环境反射贴图提升材质真实感，清晰展现插头的内外结构细节。设计思路上完全遵循真实插头的工程结构，拆分上下盖、金属插片、紧固铜螺母、内部压线结构等独立零件，还原产品的装配关系，既展现了插头外部的标识刻印细节，包括壳体表面的品牌标识、规格参数刻印、极性标识，也完整呈现了内部的加强筋、定位卡扣、安装柱等结构，最大程度还原实物的结构特征，可用于电工产品结构展示、装配教学演示等场景。
