室内壁挂式采暖散热器结构设计

　　这款壁挂式采暖终端的结构设计，核心围绕民用住宅、小型商用空间的分户采暖场景展开，作为水暖供热系统的末端换热单元，其核心功能是将供热管网输送的热媒携带的热量，通过对流与辐射结合的方式传递到室内空间，维持设定的环境温度。从实际应用场景来看，这类设备普遍适配北方集中供暖分户改造、南方独立壁挂炉采暖系统，安装位置多选择在外窗下方的墙面区域，既可以利用上升热流阻挡窗面渗入的冷空气，形成室内热循环的合理气流组织，也能避免占用室内地面活动空间，适配小户型、精装公寓、办公隔间等对空间利用率要求较高的场所。

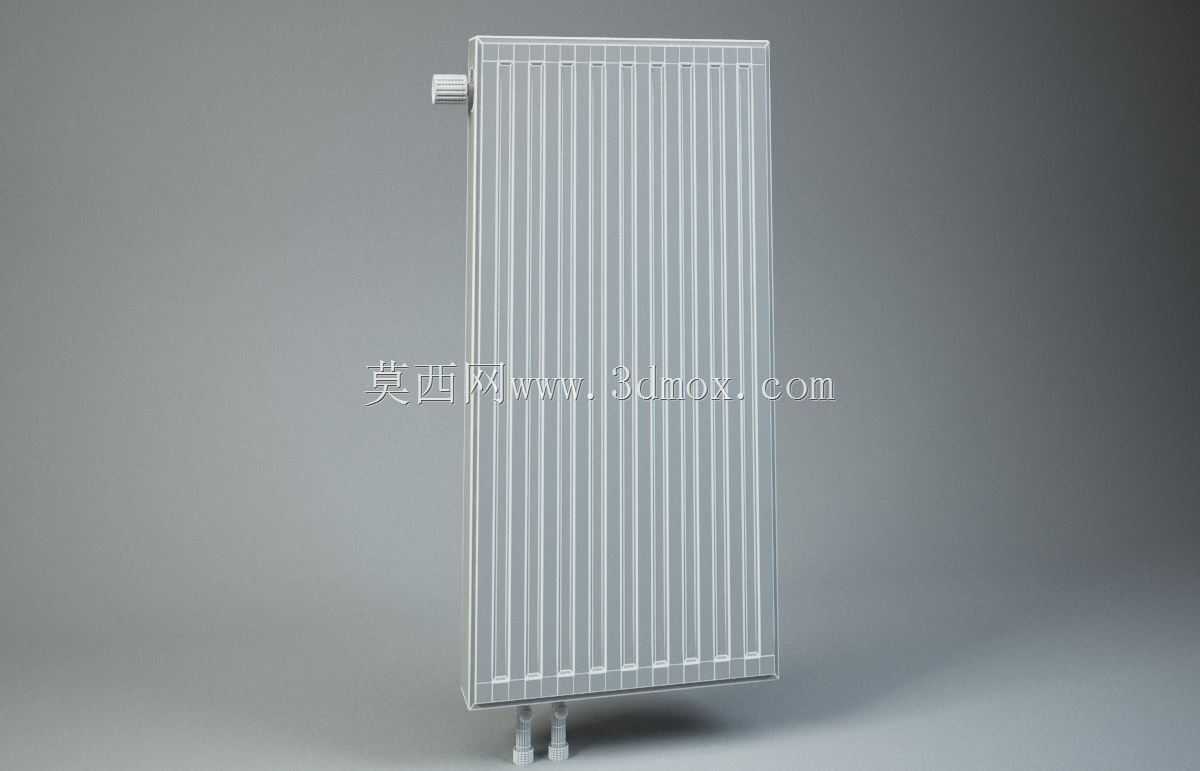

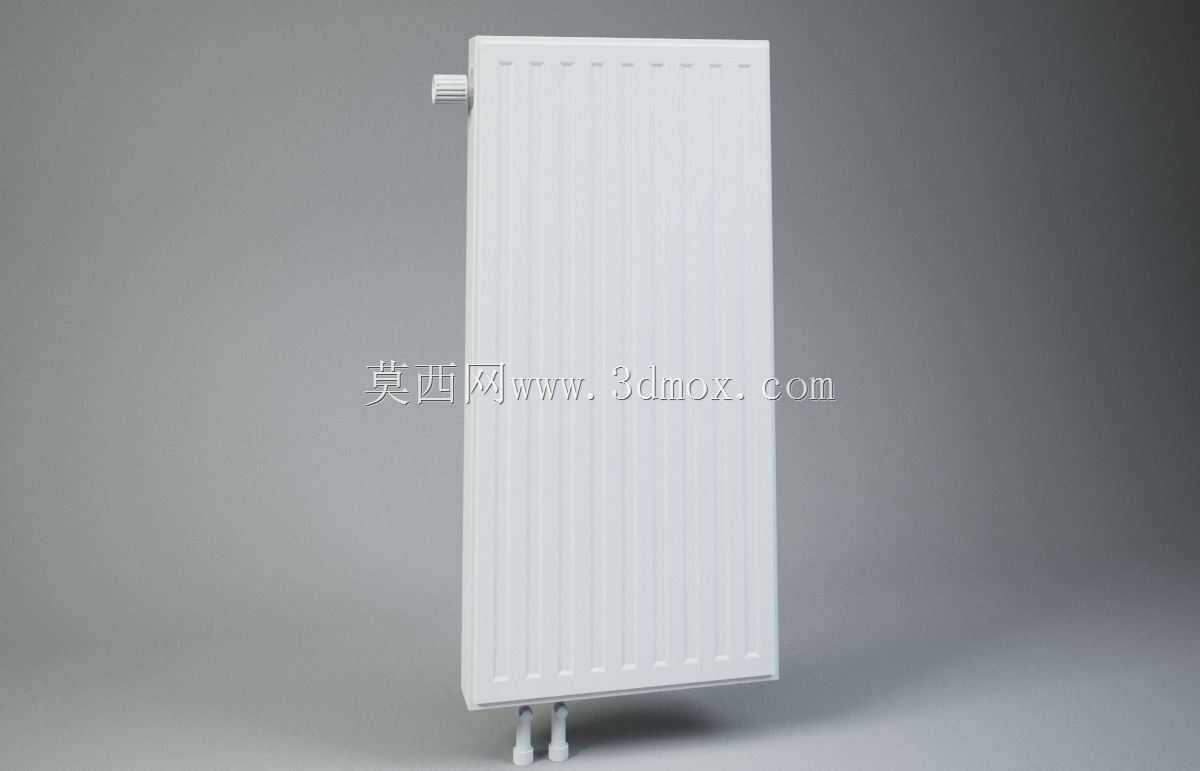

　　在功能特性设计上，这款散热器采用多柱式并联流道结构，内部设置多组垂直贯通的水流通道，热媒从底部一侧的进水接口流入，在各柱体流道内完成热量交换后从另一侧出水接口回流至供热管网，柱体外侧压制连续的竖向散热翅片结构，在不增加设备整体厚度的前提下大幅拓展换热接触面积，兼顾辐射散热的均匀性与对流散热的效率。设备顶部设置一体式放气阀结构，用于系统初次充水或运行过程中排出流道内积存的空气，避免气堵造成的局部不热、换热效率下降问题；底部的进出水接口采用标准管螺纹设计，可适配市面上主流的采暖管材连接方式，降低现场安装的适配成本。设备正面采用平整的一体化面板设计，无突出的棱角结构，既减少日常使用过程中的积灰死角，也能避免磕碰造成的人员受伤，表面采用静电喷塑处理，耐受长期高温烘烤不褪色、不脱落，适配不同室内装修风格的配色需求。

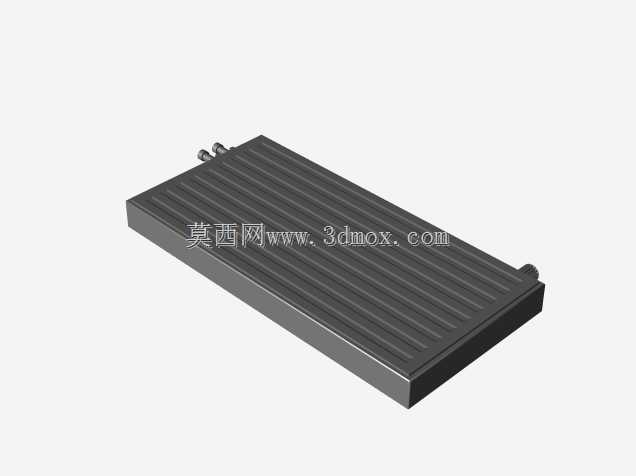

　　从设计思路层面拆解，这款模型在结构建模阶段优先考虑了安装边界的适配性：设备整体厚度控制在100mm以内，突出墙面的距离不会影响周边家具摆放、人员通行；背部设置两组挂装固定点位，点位间距符合民用建筑墙面挂装的承重规范，可直接匹配常规的采暖散热器挂装支架，无需额外定制安装配件。建模过程中对各部件的装配公差做了预留，流道内壁的圆角过渡设计既可以降低热媒流动的阻力损失，也能减少水中杂质在流道拐角处的沉积，延长设备的无故障运行周期。面板与内部散热芯体的连接采用卡扣式无焊点结构，既简化生产装配流程，也方便后期对设备内部进行冲洗维护，避免长期使用后水垢堆积影响换热效果。

　　在外形尺寸的参数设定上，模型的整体高度适配常规住宅窗台下方的安装空间，不会遮挡窗台的正常使用，宽度方向可根据不同房间的热负荷需求做模块化拼接，单柱的换热功率经过标准化标定，设计人员可根据房间面积、围护结构保温性能、设计采暖温度快速计算所需的柱数，完成选型匹配。设备侧面的边角全部做圆弧过渡处理，安装后与墙面的贴合缝隙控制在5mm以内，既减少缝隙处的积灰，也能避免小体积异物落入设备后方难以清理。进出水接口的中心距严格遵循行业通用标准，可直接替换同规格的老旧散热器，无需对现场已铺设的供暖管路做改动，降低改造项目的施工成本。建模过程中对设备的重量分布做了优化，核心换热部件的重量集中在挂装点的受力区域，避免长期使用后出现设备倾斜、接口受力渗漏的问题，所有与热媒接触的部件材质均适配采暖系统的水质要求，可耐受常规供暖系统的水温、压力波动，满足长期稳定运行的结构强度要求。
