创意翻领别针立体点阵结构设计

　　这款饰件的核心设计逻辑，是利用点阵柱体的高度差实现多视角视觉切换，从结构实现层面看，所有凸起柱体均采用等截面方形柱形态，柱体根部与基底做R0.2的圆角过渡，避免3D打印过程中出现应力集中导致的柱体断裂，柱体的排布密度控制在每平方厘米16个，既保证正面视角下标识图案的像素清晰度，也避免柱体过密导致打印时相邻柱体出现粘黏缺陷。从实际应用场景看，这类饰件主要用于行业活动的参会人员身份标识，区别于传统印刷式别针，其立体结构在不同观察角度下呈现不同图案的特性，能够在展会、论坛等人员密集场景中快速吸引注意力，同时具备更强的纪念留存属性。

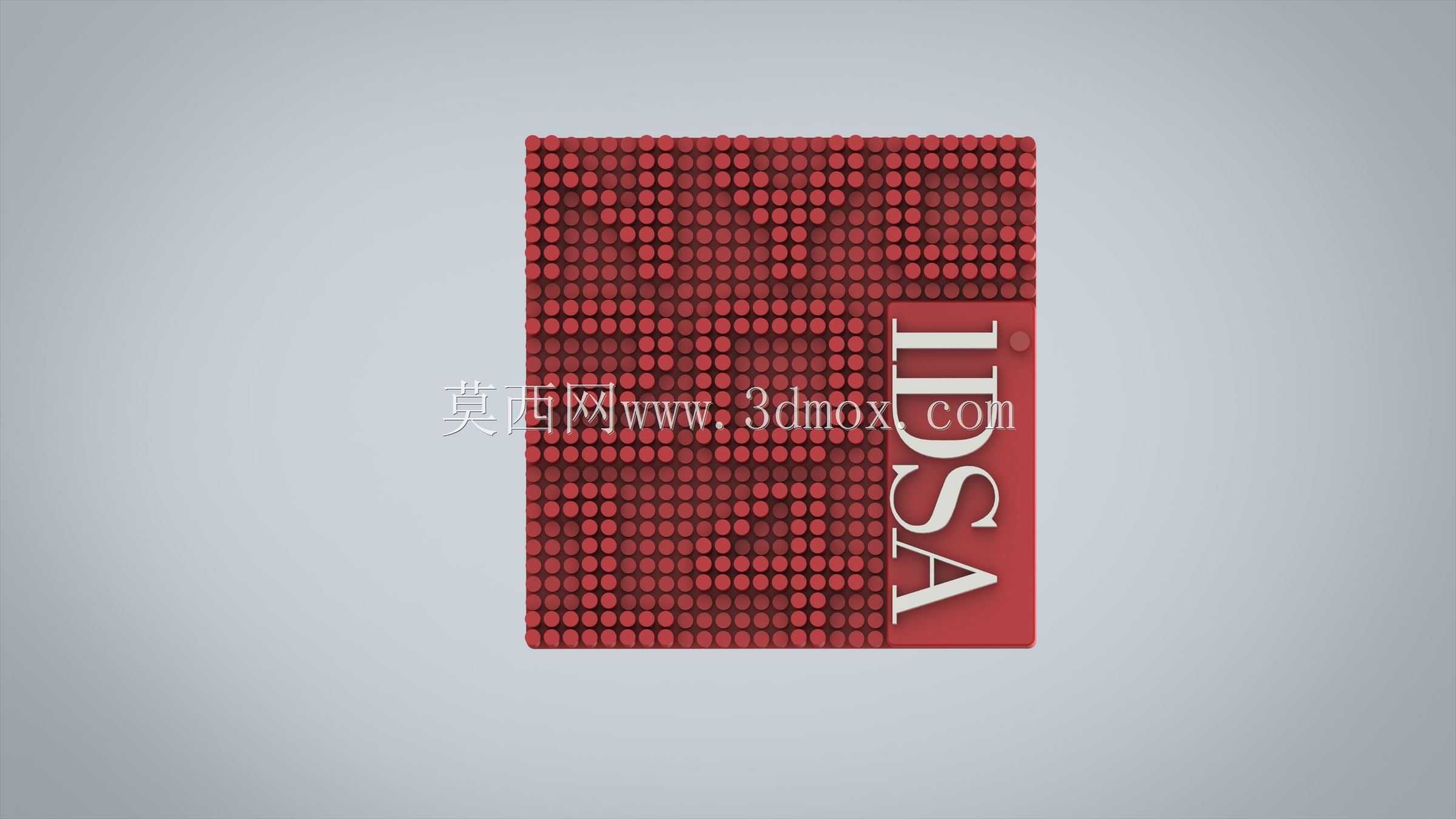

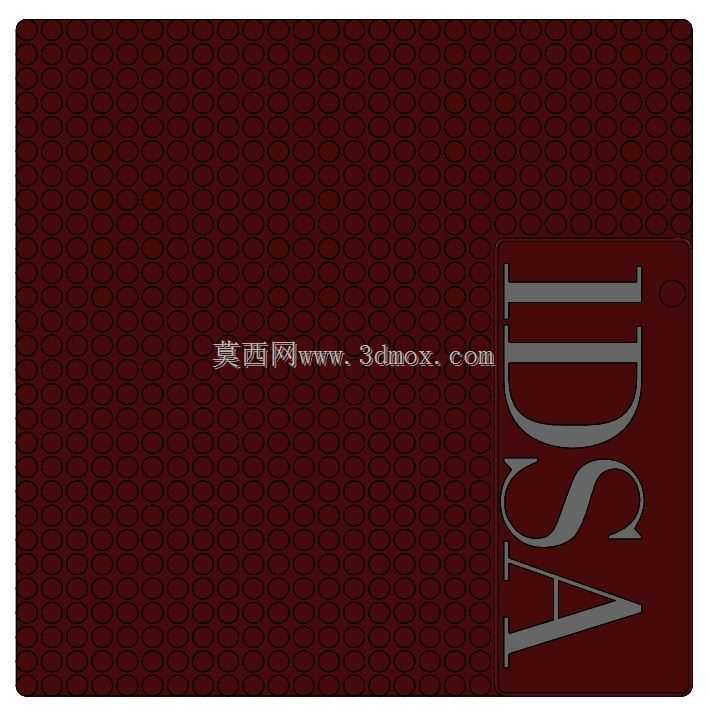

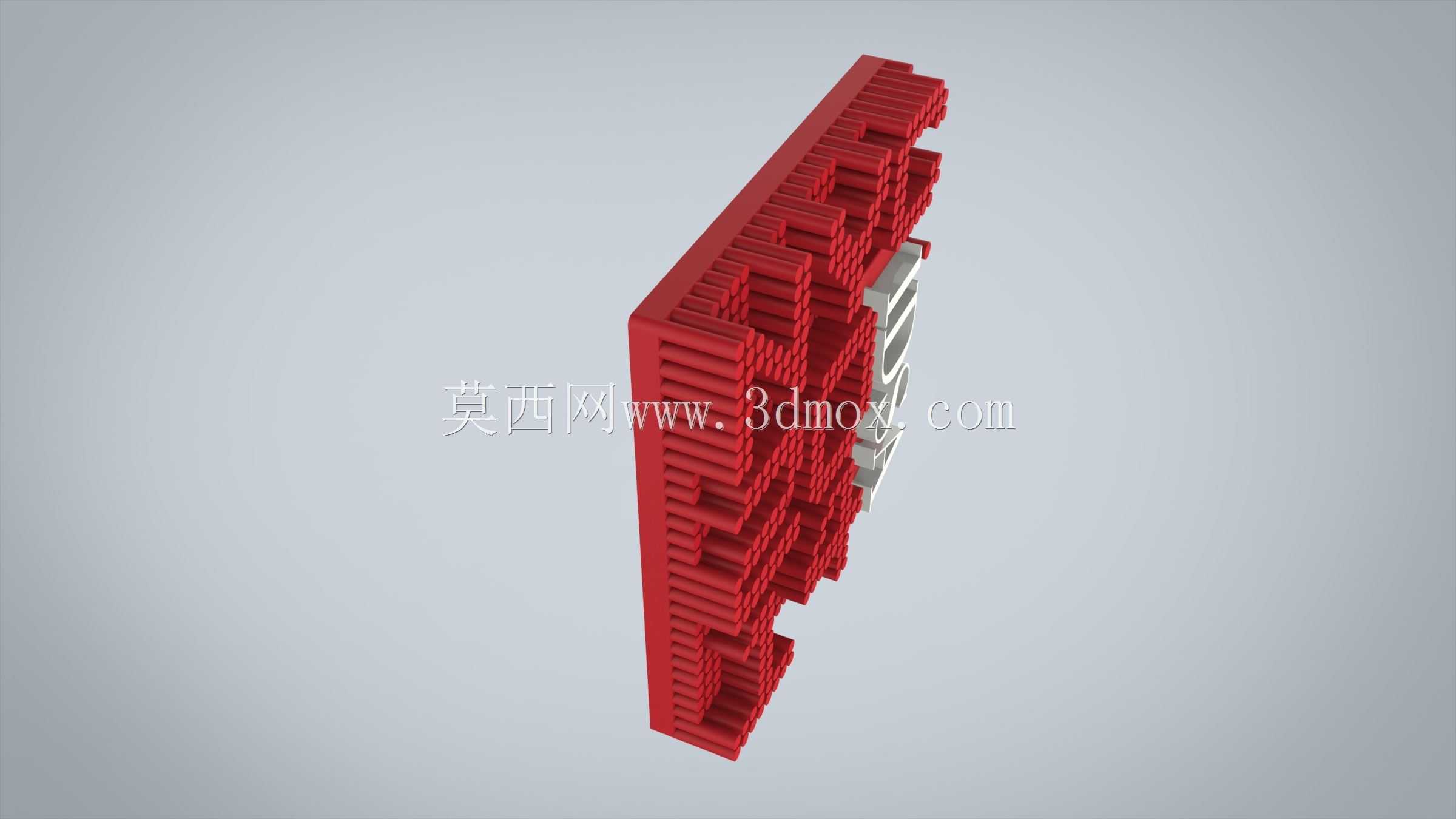

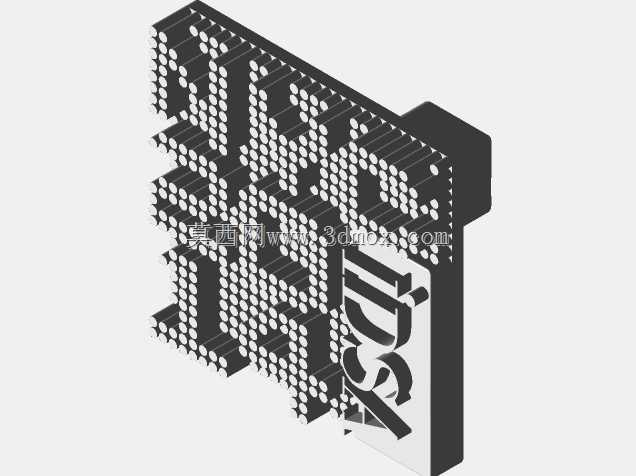

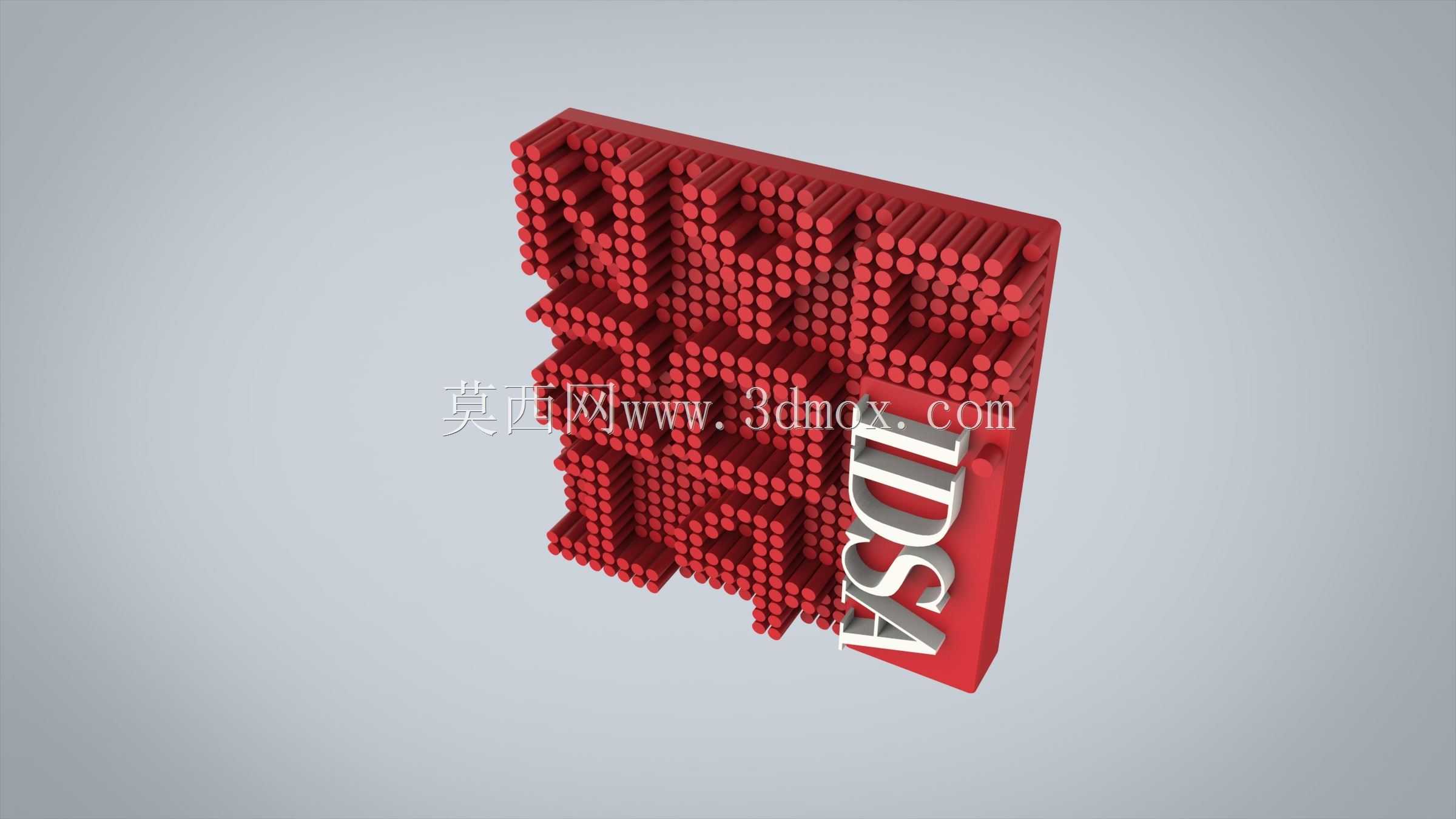

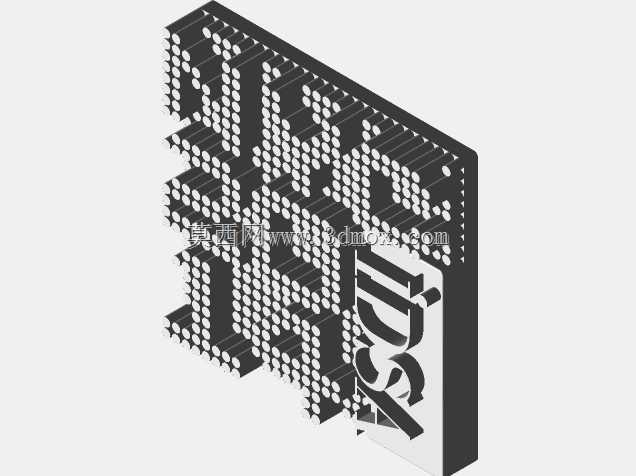

　　设计过程中首先需要确定两个核心显示面的图案映射关系，正面视角下柱体的顶面组成基础标识图案，侧偏45度视角下，柱体的侧面组合形成隐藏的字符图案，这就要求每一根柱体的高度都需要经过精确计算：以基底平面为Z轴零点，正面图案的深色区域对应柱体高度统一为3mm，浅色区域对应柱体高度为2.5mm，而隐藏图案的显示则依靠不同列柱体的高度差形成的视觉断层，当观察角度偏移到预设范围时，同高度柱体的侧面会拼接成连续的字符轮廓，高度差控制在0.8-1.2mm区间，既保证角度切换时的图案辨识度，也避免柱体高度差过大导致正面图案出现明显的凹凸违和感。

　　从安装边界来看，整个饰件的基底尺寸控制在40mm×40mm×2mm，整体最大厚度不超过6mm，背面预留标准别针的安装卡槽，卡槽深度1.2mm，宽度5mm，适配市面上通用的安全别针配件，安装后别针的突出高度不超过1mm，避免佩戴时硌蹭衣物。基底边缘做1mm的倒角处理，去除锐边防止划伤皮肤，所有柱体的顶面边缘做0.1mm的微倒角，既避免打印过程中出现尖边缺损，也提升手持触摸时的触感。

　　在结构强度校核层面，考虑到这类饰件可能存在的挤压、掉落场景，柱体与基底的连接面积经过核算，单根柱体的根部截面积为1mm²，搭配PLA或光敏树脂等常用3D打印材料时，能够承受至少5N的侧向冲击力，不会出现轻易折断的问题；柱体的排布间距设置为0.5mm，这个间隙既能够保证打印时的材料流道顺畅，也避免间隙过小导致藏污纳垢，日常使用时用软毛刷即可清理缝隙灰尘。

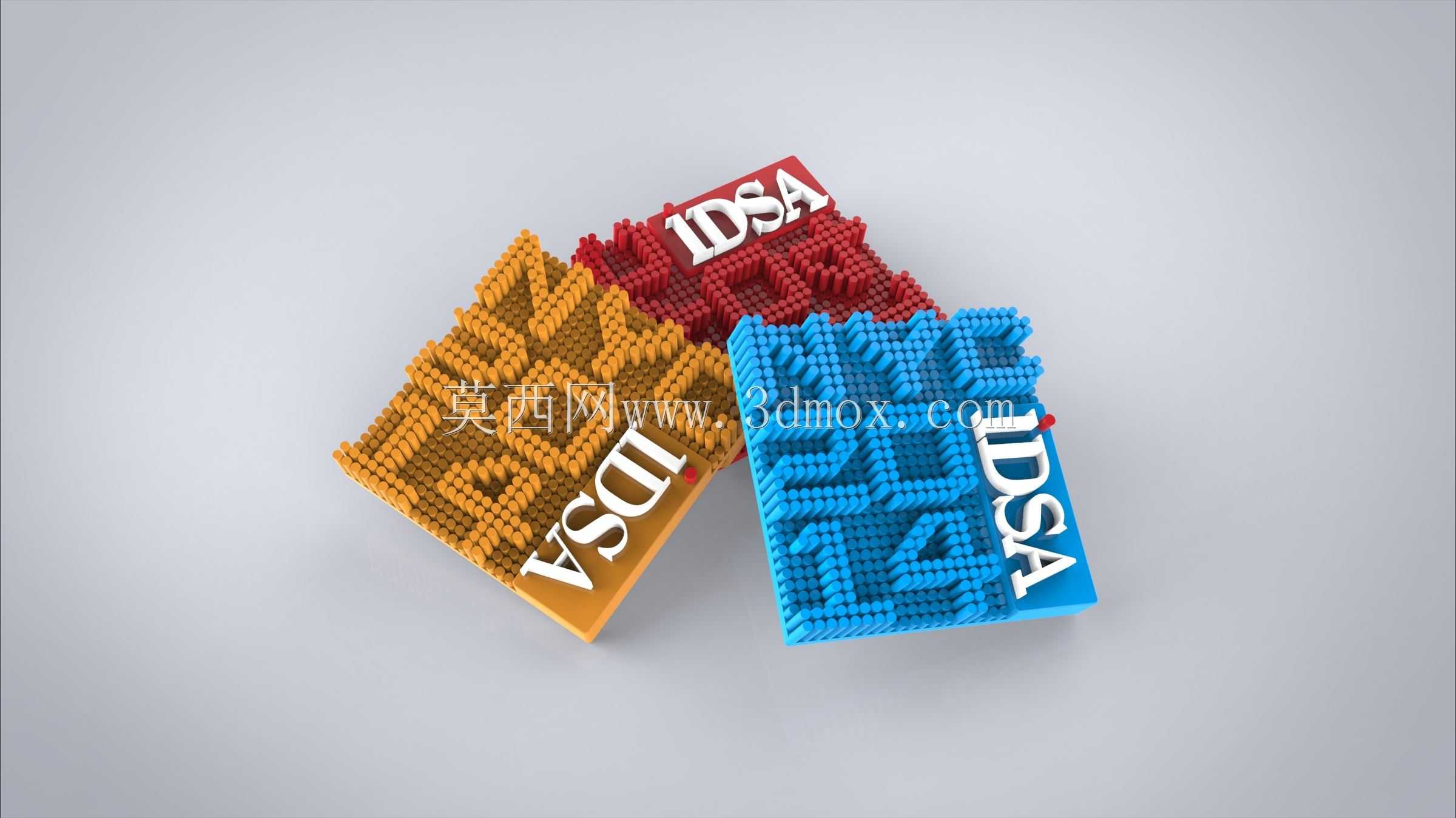

　　从设计落地的工艺适配性来看，整个结构无需额外支撑结构，柱体均为垂直于基底的直立结构，打印时摆放方向为基底贴平打印平台，所有柱体沿Z轴方向生长，能够最大化打印成功率，减少后期支撑去除的工作量；不同颜色的实现可以通过多材料打印或者后期分色喷涂完成，柱体侧面的隐藏图案区域无需额外上色，依靠柱体侧面的光影反射即可形成清晰的视觉对比，在自然光环境下，侧偏30-60度区间都能清晰识别到隐藏的字符内容，正面视角下则完全呈现基础标识图案，不会出现隐藏图案提前漏显的问题。

　　实际打样测试中发现，柱体的表面粗糙度会直接影响角度成像的清晰度，因此柱体侧面需要保证足够的光洁度，打印时层厚设置不超过0.1mm，能够有效降低层纹对视觉效果的干扰；基底背面的别针卡槽采用过盈配合设计，别针卡入后无需额外粘接即可固定，也方便后期更换不同类型的固定配件，比如磁吸底座、胸夹等，适配不同的佩戴场景需求。
