阿姆斯特朗泵配套电气面板控制箱结构

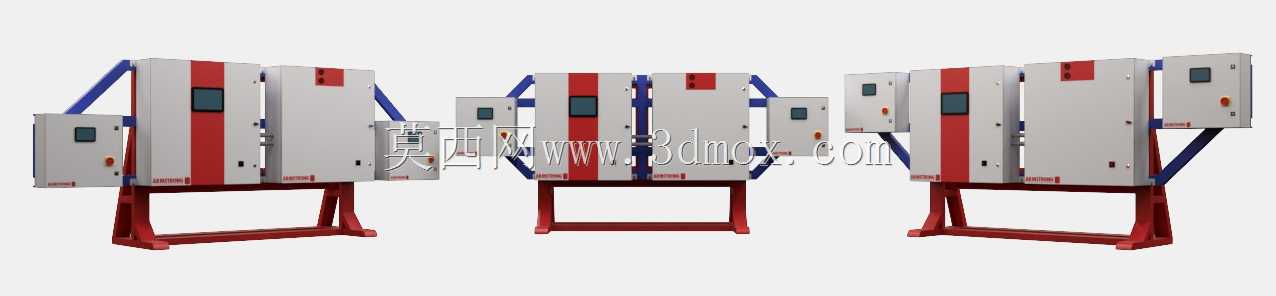

　　在流体输送系统的工业现场，泵组的稳定运行直接决定整个管路输送环节的可靠性，而配套的电气控制箱体作为泵组的动力分配、逻辑控制与人机交互载体，其结构设计合理性直接影响现场运维效率、设备防护等级与长期运行稳定性。这套适配阿姆斯特朗泵组的电气面板控制箱，采用多舱体组合式落地安装结构，整体依托红色焊接式底架承载全部箱体重量，底架采用槽钢焊接成型，底部预留与地面预埋螺栓匹配的安装孔位，安装时可直接通过膨胀螺栓固定在混凝土地面基础上，底架的支腿高度经过现场工况适配，既预留了底部线缆敷设的走管空间，也避免地面积水直接浸泡箱体底部密封结构。

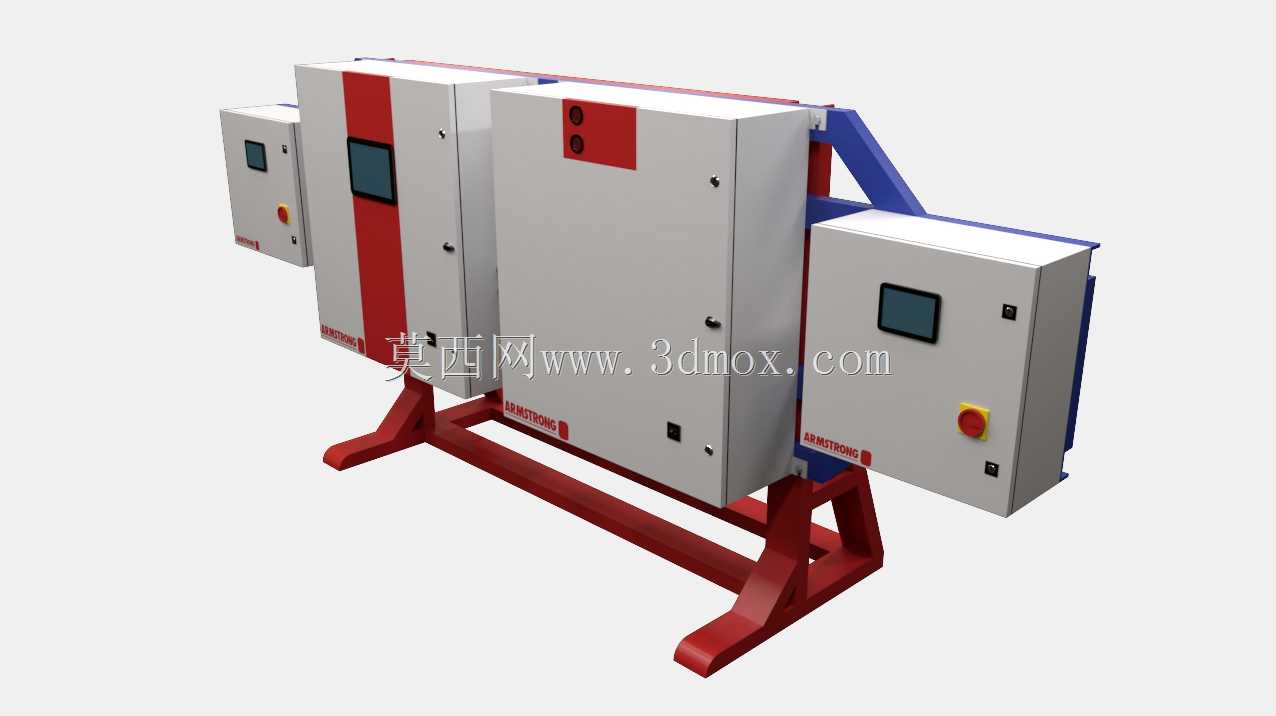

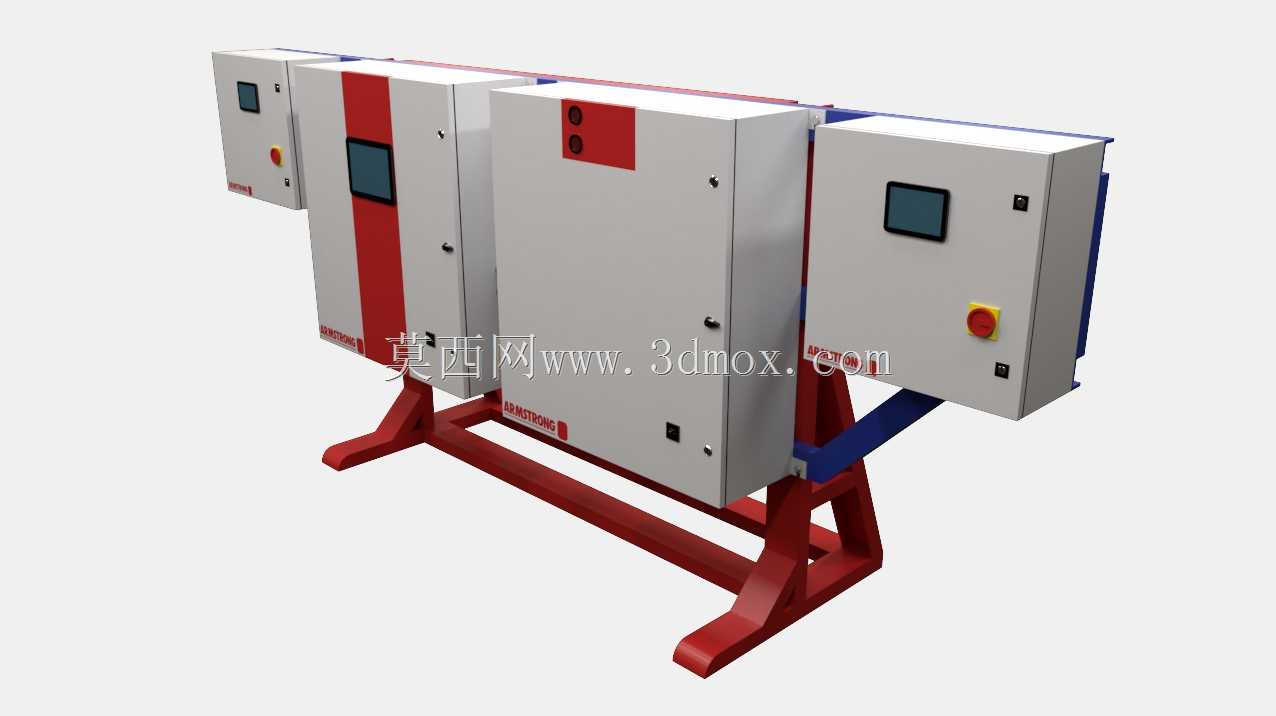

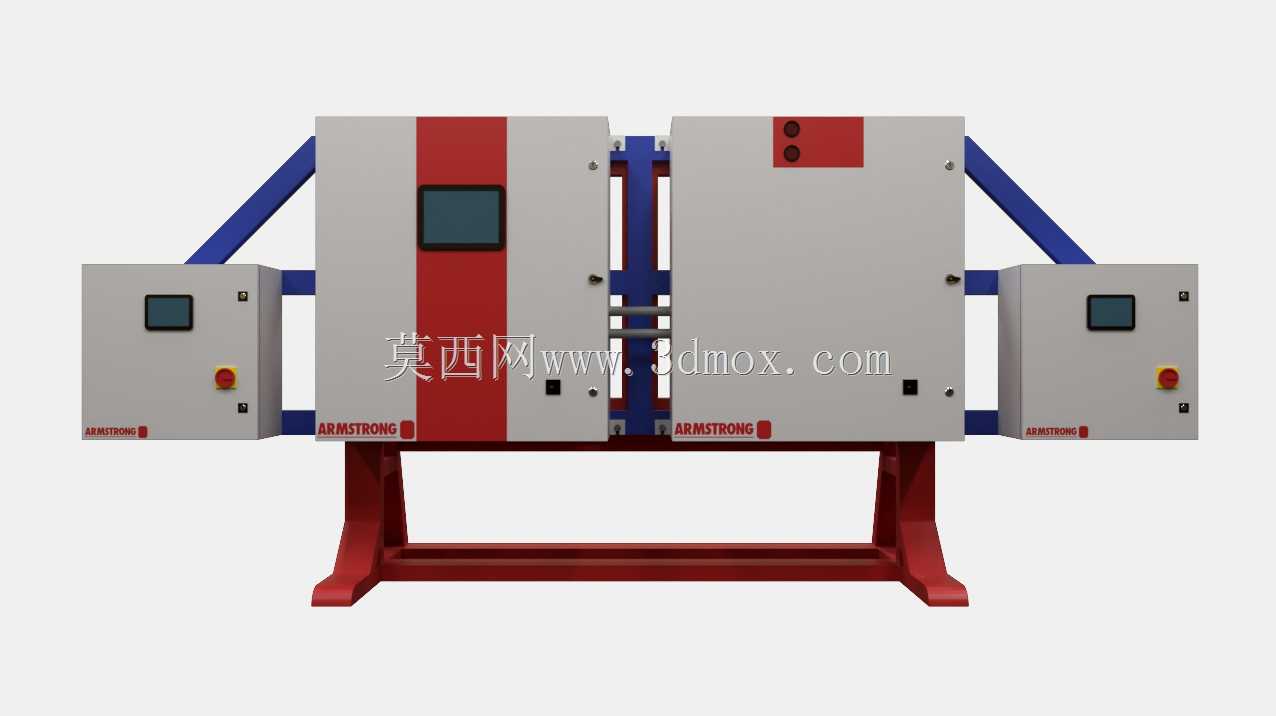

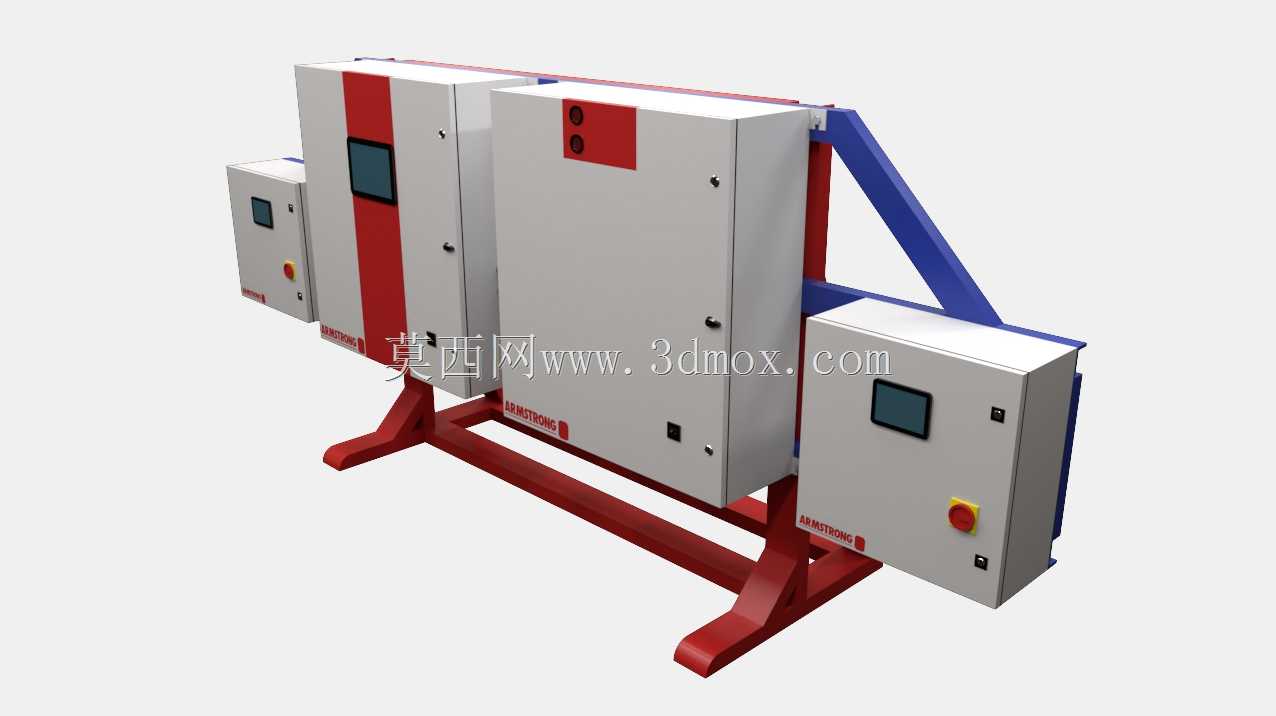

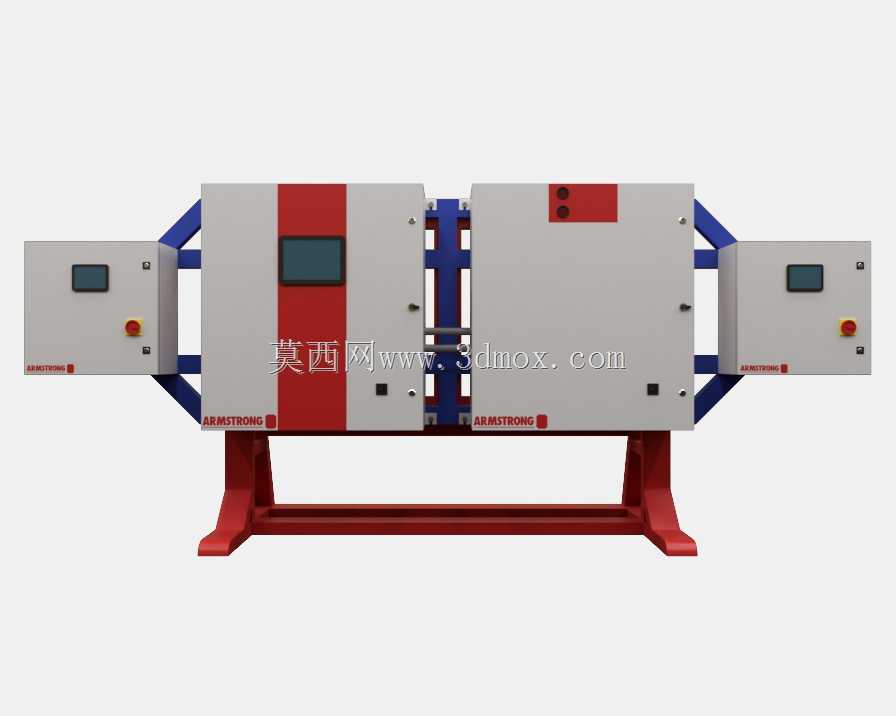

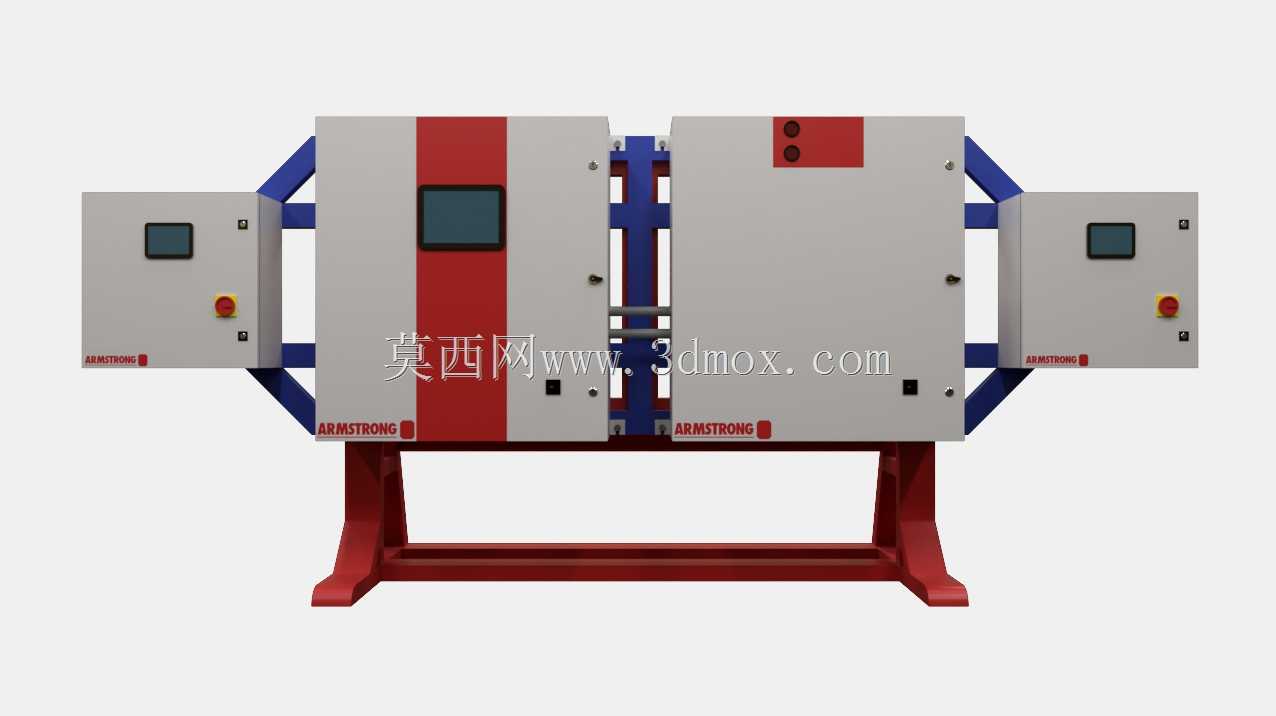

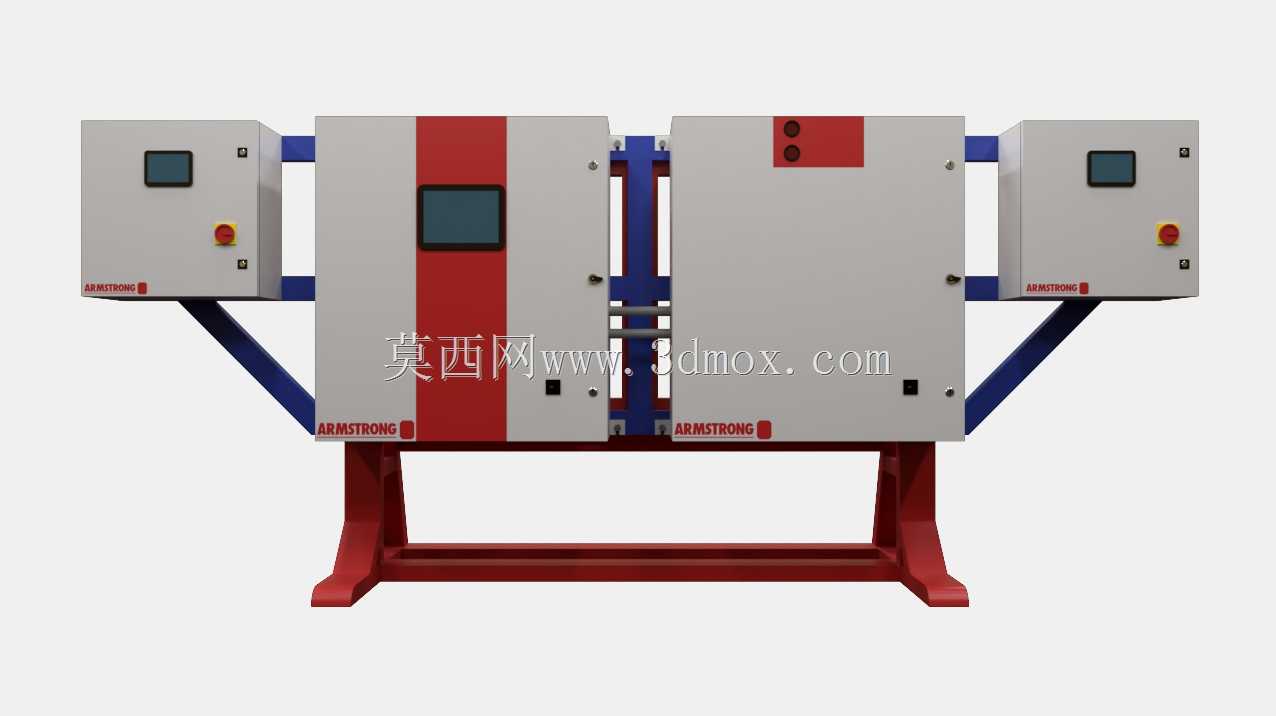

　　整套控制箱采用主副舱体分布式布局，中间两组大尺寸主舱体通过蓝色型材框架与底架连接固定，框架两侧对称布置两组小尺寸副控制舱，这种分布式布局并非单纯的外观设计，而是结合泵组的双泵冗余配置逻辑做的结构适配：中间主舱体分别对应两台主泵的主回路元器件安装空间，内部预留了断路器、接触器、热继电器、变频驱动模块的安装导轨位置，舱门上方嵌入的触控显示屏可实时显示泵组运行的压力、流量、电机电流等核心参数，下方的急停按钮、状态指示灯与操作旋钮直接布置在舱门面板上，运维人员无需打开舱门即可完成常规启停操作与状态查看，有效减少舱门开启频次，降低粉尘、水汽进入舱体内部的概率。两侧的副舱体则对应备用泵、辅助混合器的控制回路，同时预留了现场外接传感器的接线端子排安装空间，副舱体同样配置独立的小型显示屏与操作按钮，可在主舱体维护时独立完成对应辅助设备的就地操作。

　　舱体之间的连接框架采用模块化螺栓拼接结构，而非整体焊接结构，这种设计思路主要考虑现场运输与后期改造的便利性：整体焊接的大尺寸柜体在进入狭窄的工业泵房时往往存在转运困难，而拆分后的单组舱体可单独通过普通货运电梯、狭窄通道搬运，现场仅需按照定位标记完成框架螺栓紧固与舱间线缆的航插对接即可完成组装，大幅降低现场安装的施工难度。舱体门板采用双层密封结构，门板边缘内嵌发泡橡胶密封条，闭合后通过多点式门锁压紧，可满足常规工业泵房的防尘防水要求，门板与舱体之间采用隐藏式铰链连接，铰链处做了防锈镀层处理，避免长期处于潮湿泵房环境出现锈蚀卡滞。

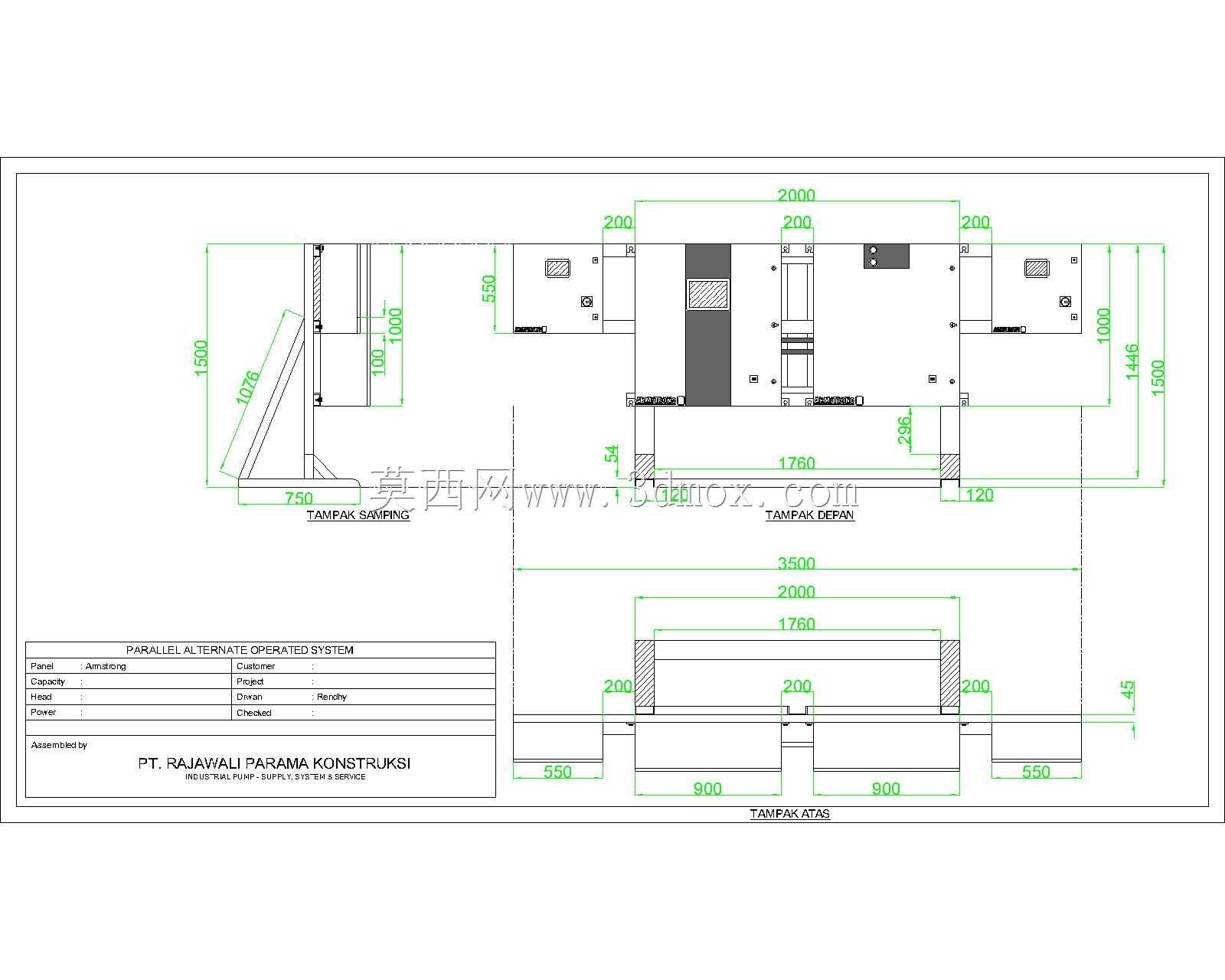

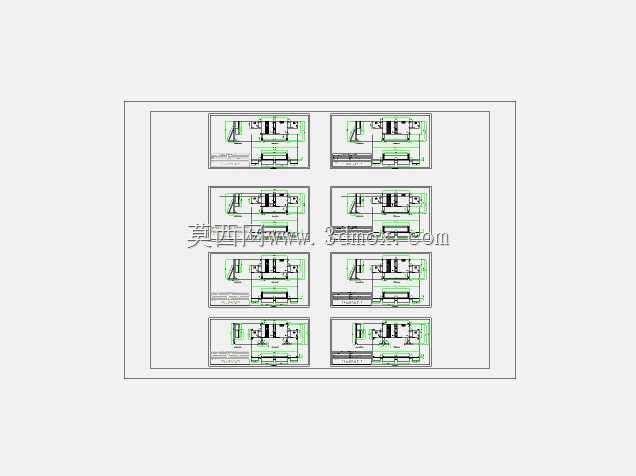

　　从安装边界来看，整套控制箱的横向总宽度适配双泵组的安装间距，安装时箱体正面预留不小于一米的操作维护空间，背面预留半米左右的线缆接线与元器件检修空间，箱体顶部预留了线缆进线的敲落孔，可根据现场走线方向选择顶部桥架进线或者底部埋管进线两种方式，舱体内部的安装导轨采用标准35mm通用导轨，元器件安装孔位符合通用电气元件的安装尺寸规范，后期更换不同品牌的断路器、接触器等元件时无需重新打孔固定。面板上的操作元件布局遵循操作频率优先级设计，高频使用的启停按钮、急停按钮布置在面板右侧人手操作最舒适的高度区域，显示屏布置在视线平齐的高度，状态指示灯按照电源、运行、故障的逻辑从左到右排列，运维人员巡检时可快速扫过指示灯判断设备运行状态，无需逐行查看参数。

　　考虑到泵组运行时存在的管路振动传导问题，箱体与底架、框架的连接位置都加装了橡胶减震垫，阻断振动直接传导到舱体内部的电气元件上，避免长期振动导致接线端子松动、元件引脚脱焊等故障。舱体表面采用工业级喷塑处理，主色调为灰白色，中间舱门搭配红色装饰条，既符合工业设备的视觉识别规范，红色条带也可作为设备标识区域，后期可粘贴设备编号、回路标识等标签。整套结构在建模时充分考虑了钣金加工的工艺性，所有折弯处都预留了合理的折弯半径，避免钣金加工时出现开裂，舱体的拼接缝隙控制均匀，既满足外观要求，也保证密封胶条的压缩量均匀一致，不会出现局部密封失效的问题。
