小型嵌入式电气接线防护箱体结构设计

　　这款小型电气箱体的设计，最初是面向小型自动化设备内部的电气元件集成防护需求，在非标设备设计场景里，经常会遇到需要在设备机架、操作面板侧部就近布置接线端子、小型继电器或者信号转换模块的情况，常规的大型配电柜无法适配这类近距离分布式布线的需求，既占用过多安装空间，也会拉长低压信号的布线长度，增加信号干扰的风险，因此这类小型嵌入式电气箱的应用场景覆盖了小型专机操作侧接线、检测工位信号中转、设备局部回路防护等多个工业现场环节。从实际用途来看，这个箱体的核心作用是为内置的电气元件提供物理防护，隔绝设备运行过程中产生的切削碎屑、冷却液飞溅、车间浮尘对接线端子与小型元件的侵蚀，同时通过透明的上盖结构，无需拆开箱体就能直接观察内部元件的工作状态，

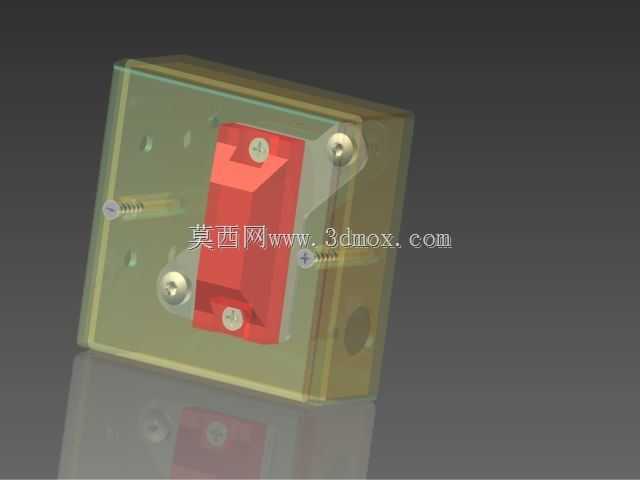

　　比如端子的接线是否松动、内置指示灯的显示状态，日常巡检的时候不需要拆卸紧固件就能完成状态确认，能大幅降低现场维护的工作量。在功能特性的设计上，箱体采用了分体式的装配结构，底座部分预留了元件安装的凸台与螺丝孔位，内置的红色安装座是专门针对特定规格的接线模块设计的定位结构，能够直接将模块卡装或者通过螺丝固定在该位置，避免设备运行过程中震动导致元件移位；四周的固定螺丝采用了沉头设计，装配后螺丝头部不会突出箱体表面，既避免了刮擦操作人员手部，也能让箱体嵌入安装时与安装面贴合更紧密，不会出现凸起干涉的问题；箱体侧边预留了穿线孔位，能够适配常规的电缆防水接头，布线完成后可以锁紧接头，实现进线位置的密封，进一步提升箱体的防护能力。设计思路上，

　　这款箱体没有采用复杂的卡扣结构，而是选择了四周螺丝紧固的方式，主要是考虑到工业现场的使用环境，卡扣结构在长期震动、温度变化的场景下容易出现松脱，螺丝紧固的结构可靠性更高，而且拆卸维护只需要普通十字螺丝刀就能完成，不需要专用工具，适配车间现场的工具配置；透明上盖选用的是半透明的工程塑料材质，既保证了足够的结构强度，不会因为轻微碰撞就出现碎裂，也能实现内部状态的可视化，同时材质本身具备一定的绝缘性能，即使内部元件出现漏电情况，外部接触上盖也不会有触电风险，符合低压电气设备的安全要求。关于外形尺寸与安装边界，这款箱体属于小型嵌入式安装规格，整体外形趋近于正方体，安装时需要在安装面板上开出对应尺寸的嵌入孔，箱体的法兰边会贴合在安装面板表面，

　　通过侧边或者法兰边上的固定孔完成锁紧，嵌入安装后箱体的主体部分位于安装面板内侧，只有透明上盖部分与面板表面齐平或者略微突出，不会占用面板外侧的操作空间；内部腔体的有效安装空间经过了精准核算，刚好能够容纳预设规格的接线端子排或者小型信号模块，不会出现空间浪费导致箱体体积过大的问题，也不会因为空间不足导致元件装配后挤压线缆，造成接线绝缘层破损的隐患；穿线孔的位置设计在箱体的侧下方，布线时线缆从下方进入箱体，能够避免液体顺着线缆流进箱体内部，符合电气防护的基本设计规范。在实际选型应用的时候，需要注意确认内置元件的总厚度不超过箱体内部的有效深度，避免元件顶住透明上盖导致装配后出现缝隙，影响防护效果；同时安装面板的厚度需要适配箱体嵌入部分的深度，如果面板过薄，需要在背部增加支撑结构，避免长期使用后箱体出现松动；如果应用在有冷却液飞溅的场景，还需要在穿线孔位置配套对应规格的防水格兰头，在箱体法兰边与安装面之间加装密封橡胶垫，进一步提升密封防护等级，满足潮湿、多碎屑工况的使用要求。
