滚筒式化工物料混匀设备结构设计

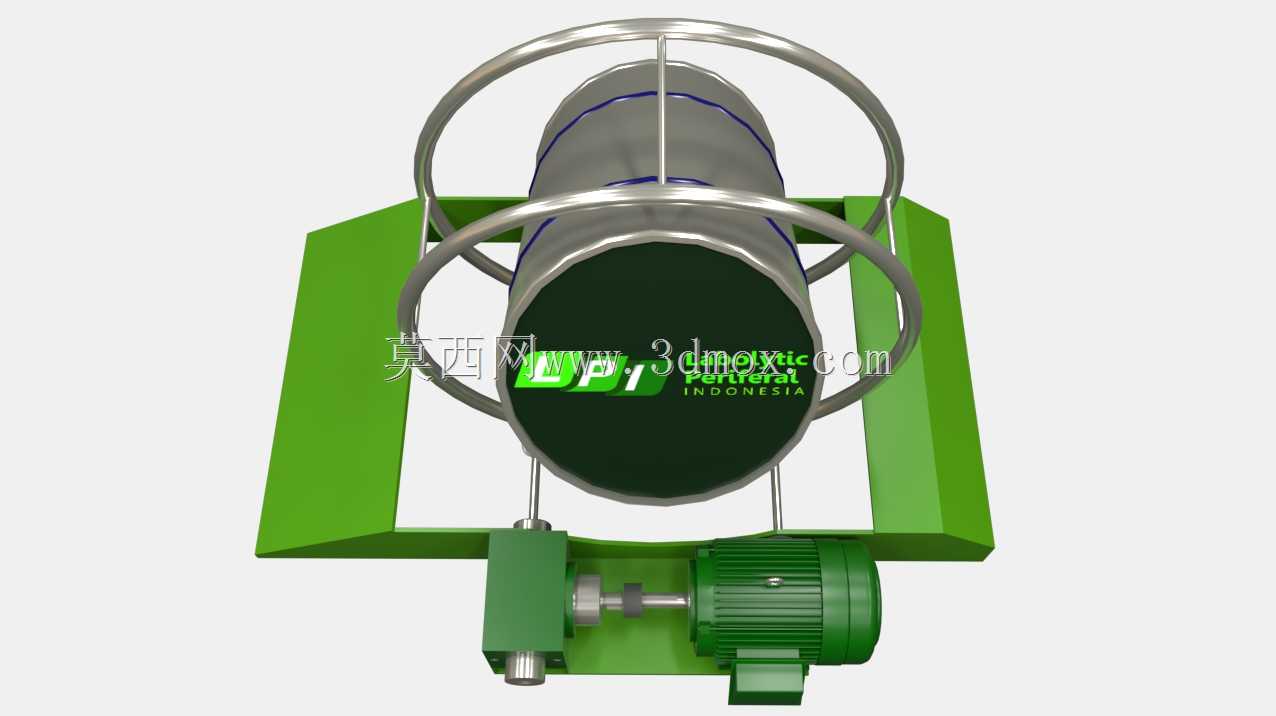

　　这款滚筒式混匀设备的三维结构，核心面向精细化工、小批量试剂制备、实验室中试放大环节的固-固、固-液物料预混作业场景，区别于大型立式搅拌罐的高剪切、大批次处理逻辑，该结构主打小容积批次的均匀度控制，尤其适配对物料摩擦温升敏感、不能引入搅拌桨剪切破坏的化学粉料、颗粒助剂混合工序，常见于精细化工配方研发、小批量定制化学品生产、医药中间体前置混匀等工位，安装场景多为车间内固定工位，也可适配小推车式移动作业的安装接口预留。从功能实现逻辑来看，设备采用整筒绕水平轴做周向回转的作业方式，筒体内壁无突出搅拌构件，依靠物料在筒内随筒壁抬升后自然抛落、滑移的运动轨迹实现组分间的相互渗透混匀，避免了传统桨叶搅拌对结晶类物料的晶体破碎问题，

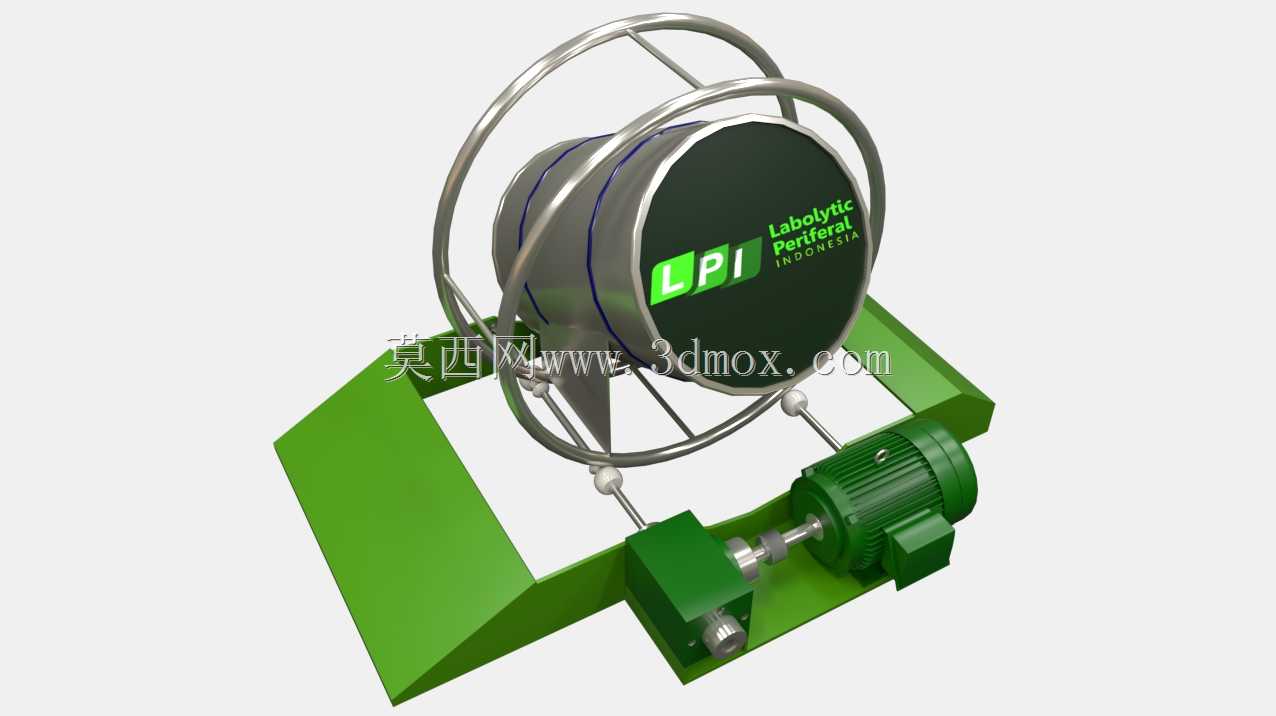

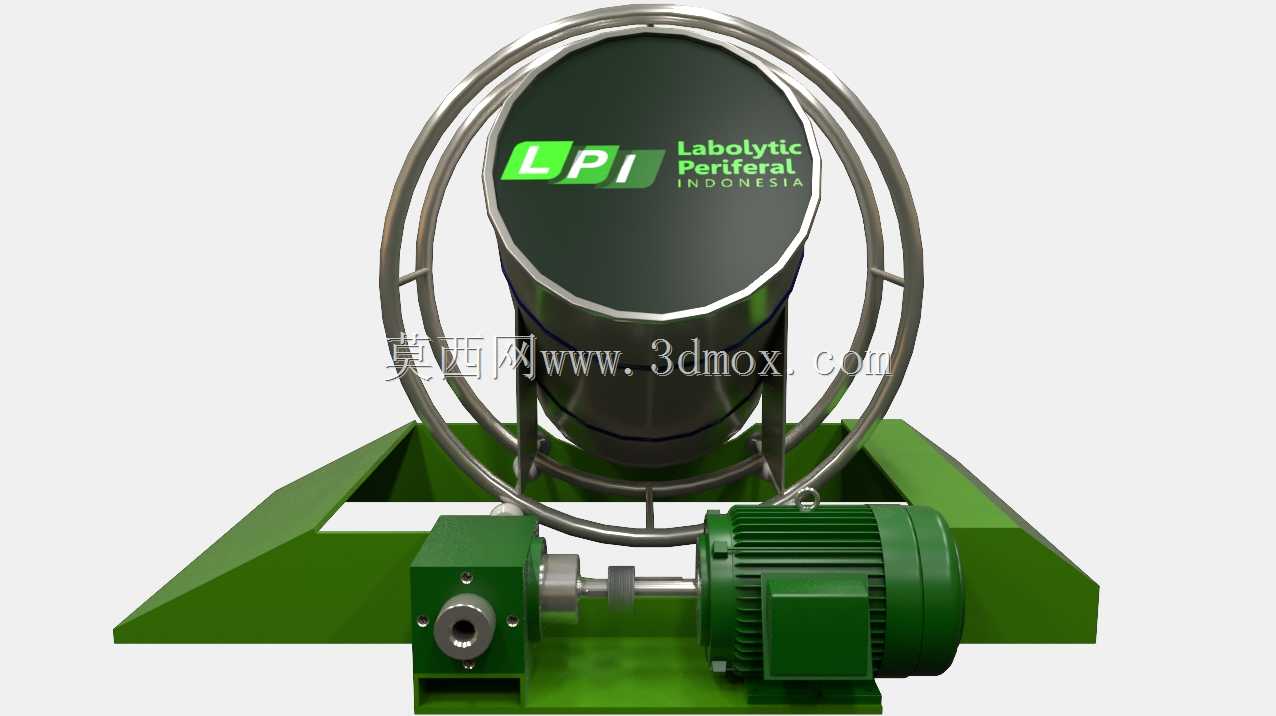

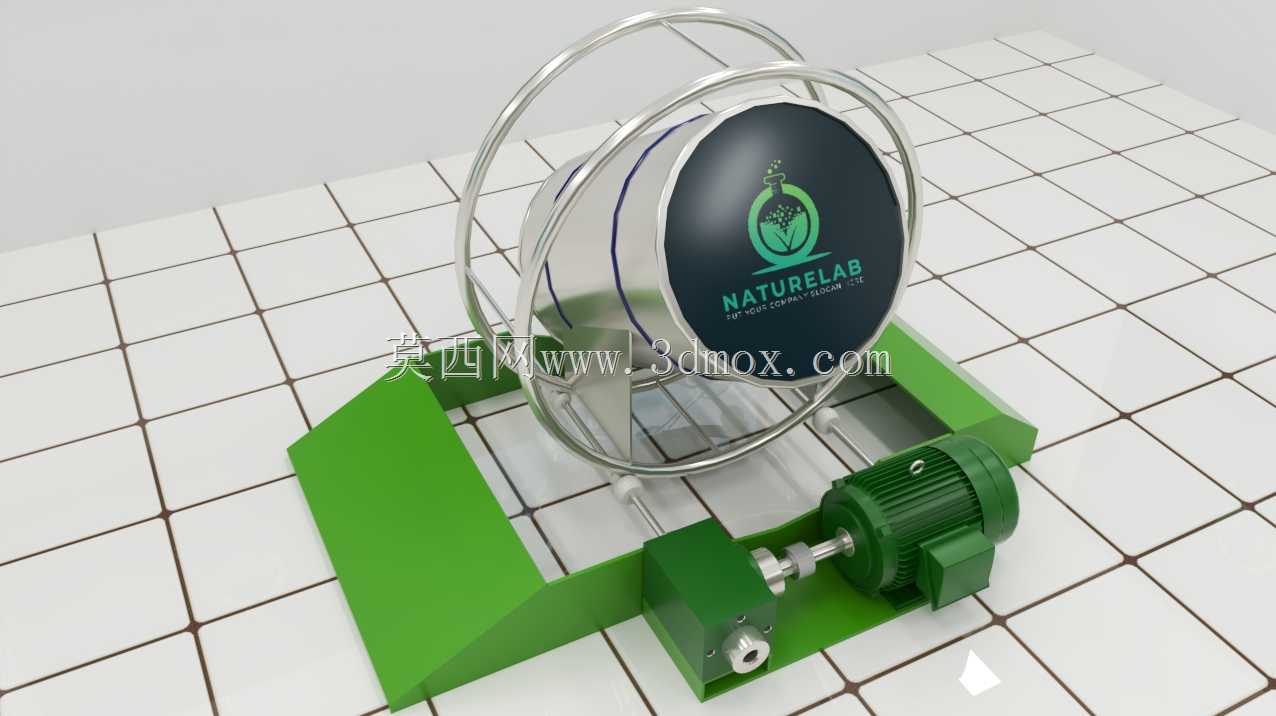

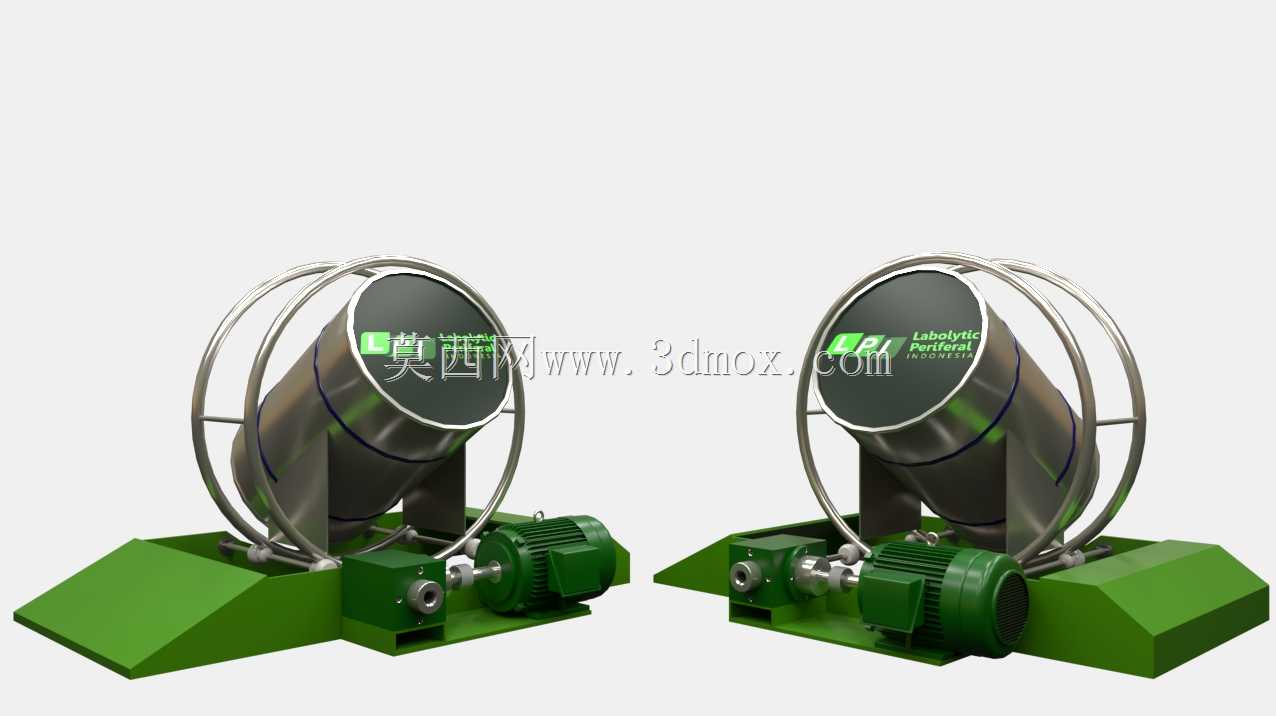

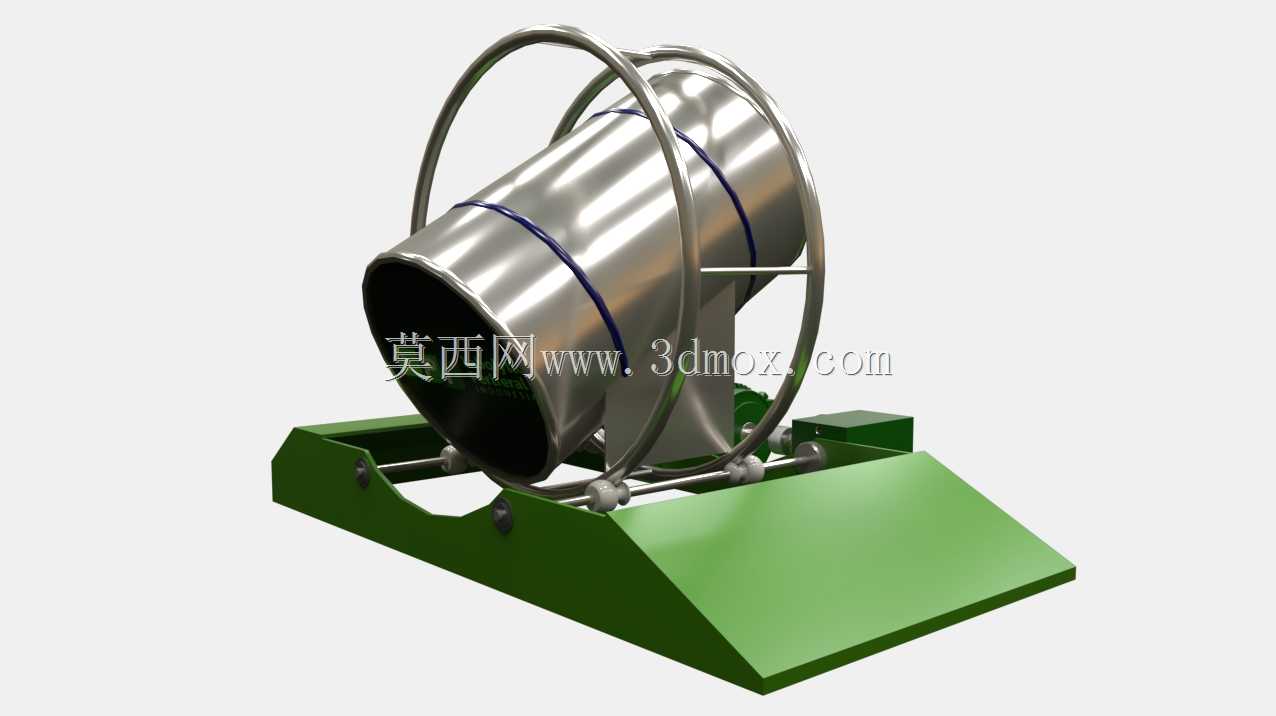

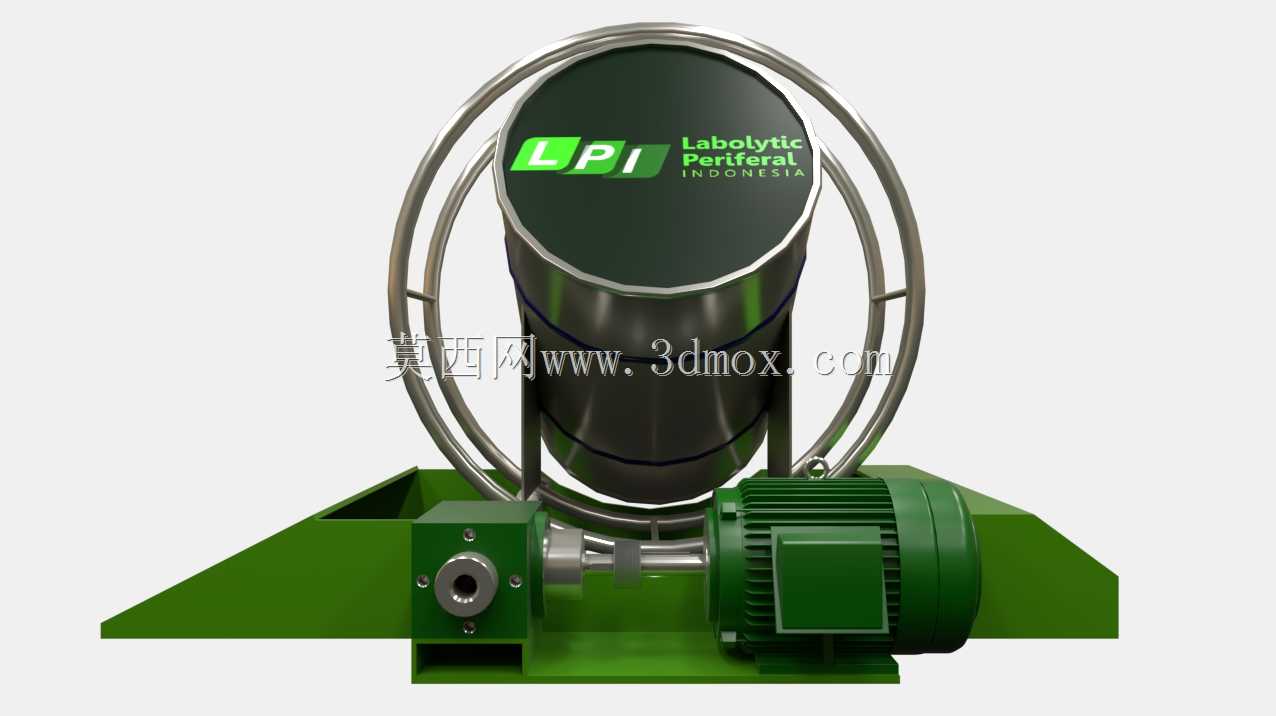

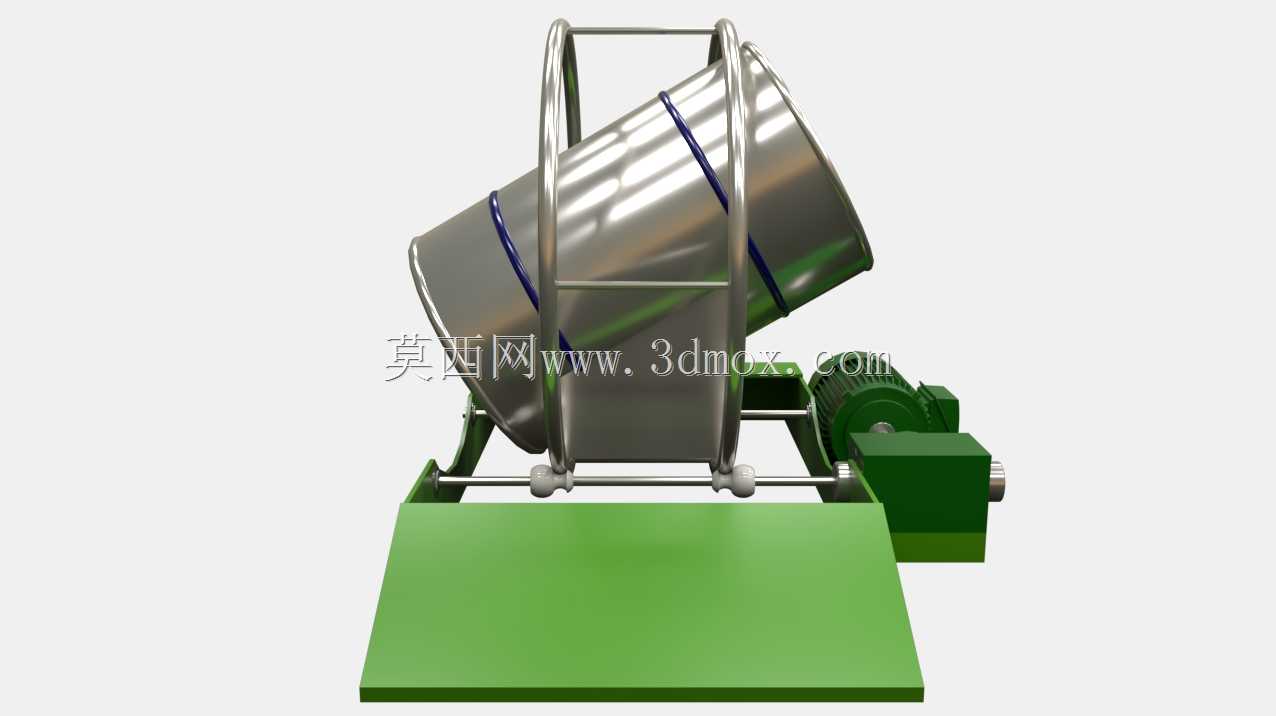

　　也不会出现桨叶缝隙残留物料导致的批次交叉污染问题，对于易吸潮、带轻微粘性的化学粉料，这种无桨结构的清洁难度远低于常规搅拌设备。传动端采用卧式电机直连减速机构的布局，电机输出轴通过联轴器直接连接滚筒支撑框架的主动转轴，省去了皮带、链条传动的张紧维护环节，传动效率更高，同时支撑框架采用双侧环形滚圈结构，将圆柱形混合筒整体环抱固定，滚圈与下方的支撑托轮接触承载，既保证了滚筒回转过程的同轴度，也方便混合筒的快速拆装更换，针对不同物料的混合作业需求，可快速更换不同容积、不同内壁导流结构的筒体，无需调整整机安装位置。机架部分采用倾斜式焊接底座设计，底座的安装平面预留了标准地脚螺栓孔位，可直接固定在水泥基础或者钢制工作平台上，

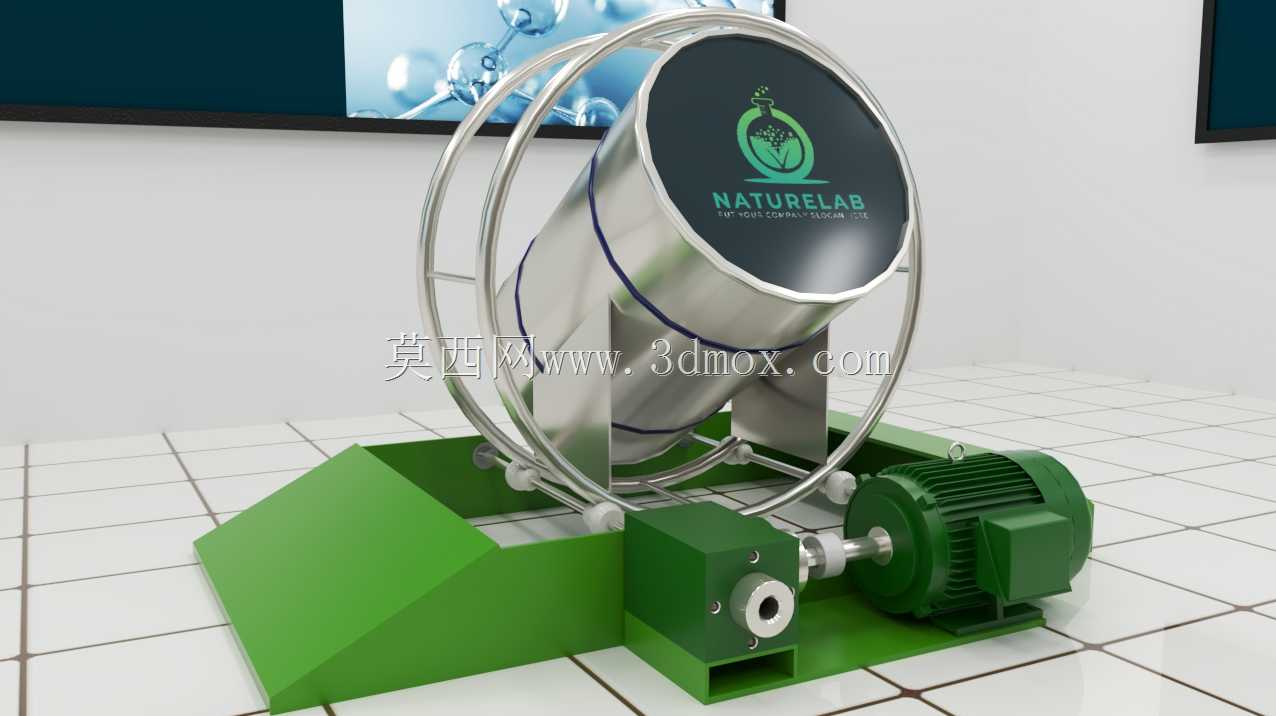

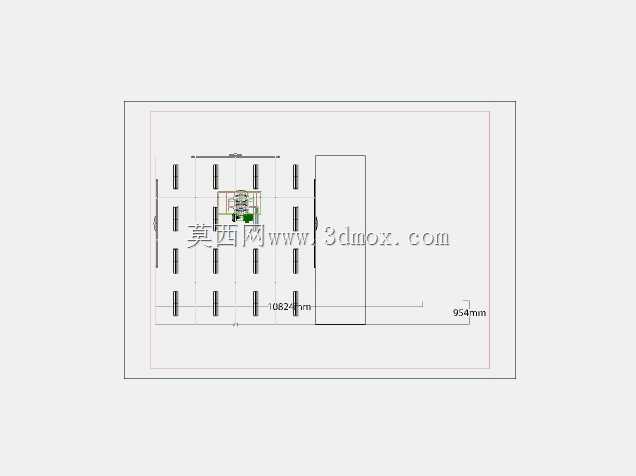

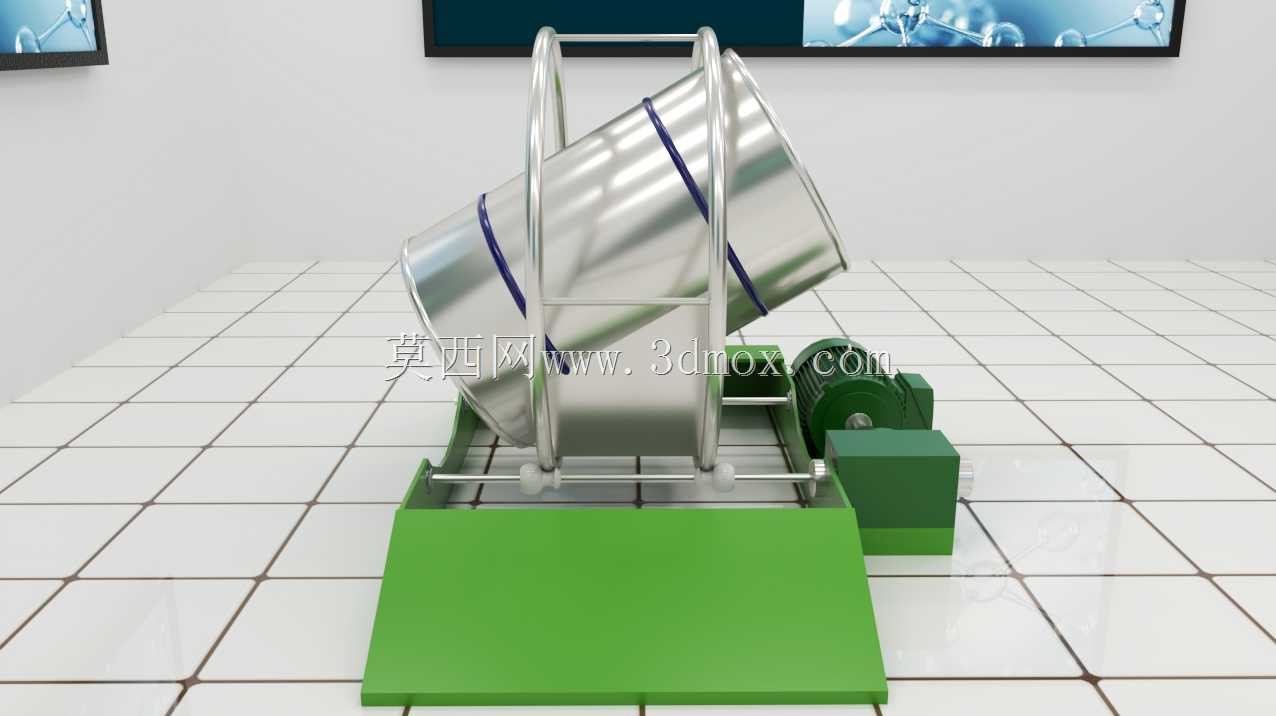

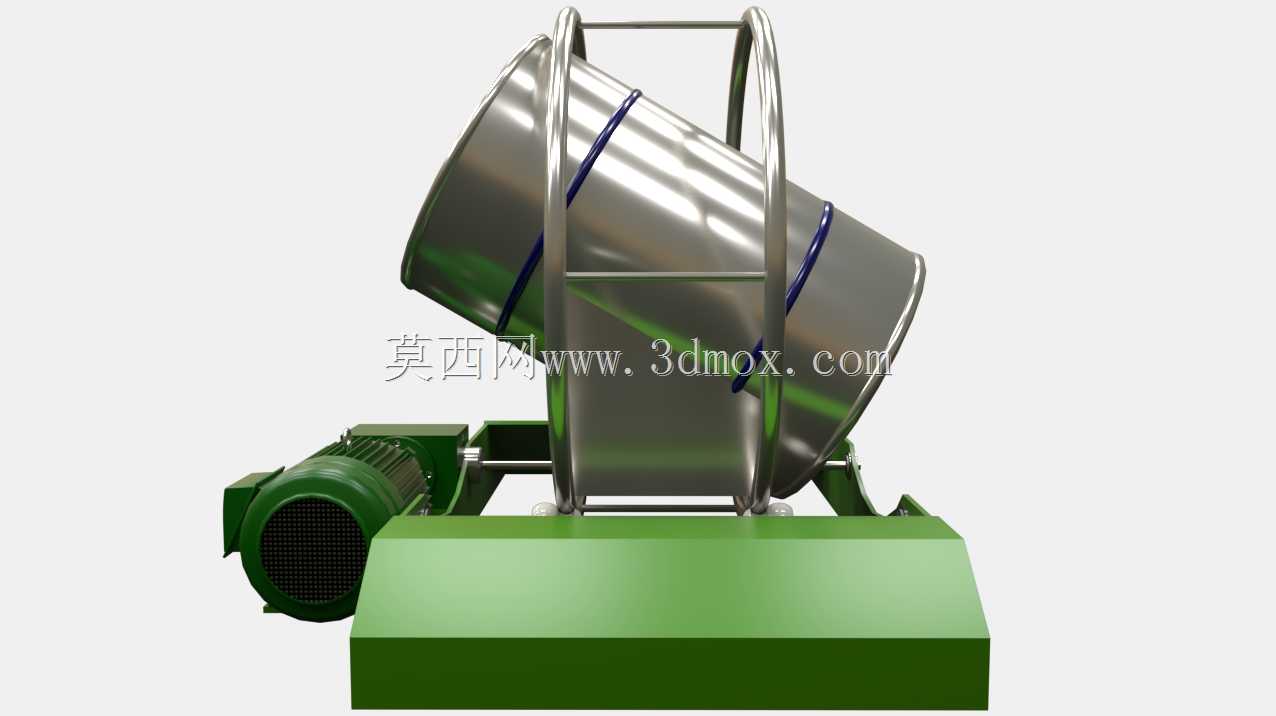

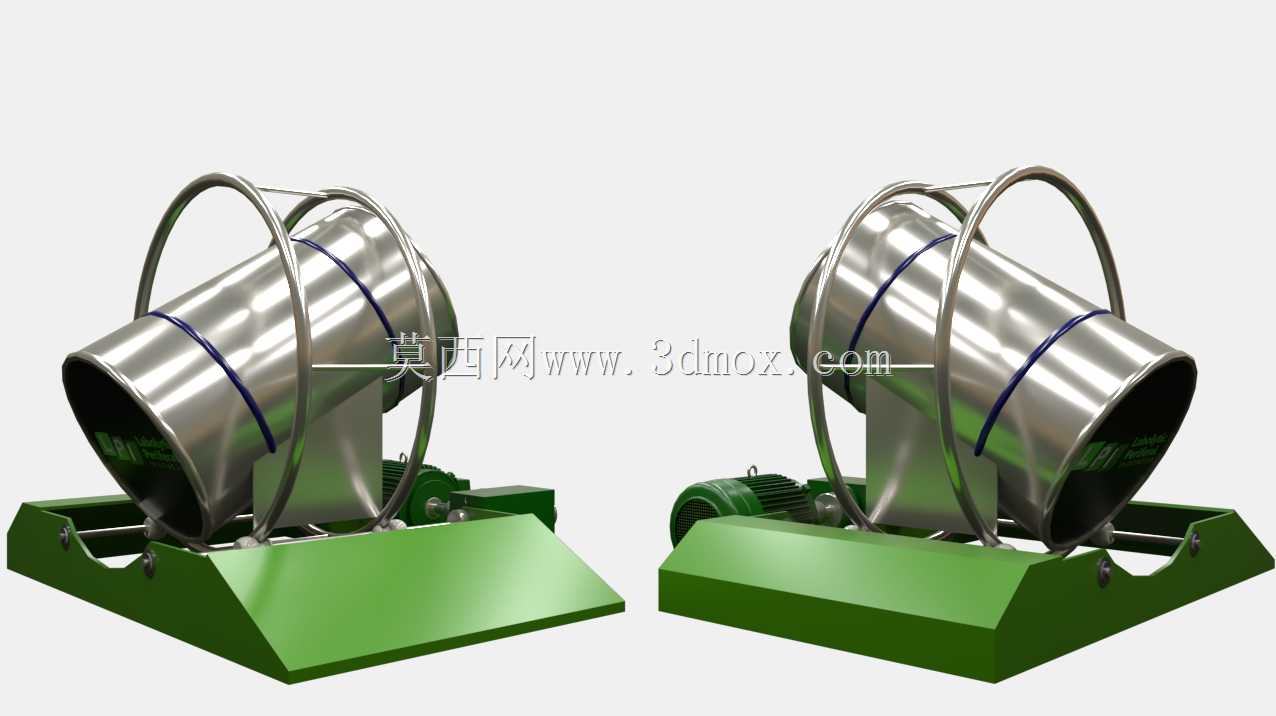

　　底座的倾斜角度经过力学校核，保证滚筒回转过程中物料不会从进料端溢出，同时让物料在筒内的轴向运动轨迹更均匀，避免出现一端积料的问题。设计过程中重点考量了回转部件的动平衡问题，环形支撑框架与筒体的连接点采用对称分布的快拆锁紧结构，安装时可快速调整筒体的同轴度，减少高速回转时的振动量，电机安装座与机架之间预留了减震垫安装槽，可根据作业转速选配不同硬度的减震垫，降低设备运行时的振动传递。外形尺寸方面，整机的安装边界控制在紧凑型布局范围内，底座的横向宽度适配标准车间通道的通行尺寸，整机高度满足常规操作工位的进料、出料操作高度，无需额外搭建操作平台，滚筒的最大回转直径经过干涉校核，回转过程中与机架、电机外壳的安全间隙满足机械安全规范要求，

　　不会出现运动部件剐蹭的风险。出料端采用筒体端部快开式密封结构，混合完成后可直接打开端盖通过筒体回转将物料导出，无需额外配置出料输送机构，简化了整机结构，也降低了设备故障点。针对化学作业场景的防腐需求，与物料接触的筒体部分可采用不锈钢材质建模预留，支撑框架、机架部分的表面处理结构也预留了防腐涂层的设计厚度，适配化工车间的腐蚀性作业环境。整个建模过程中对运动部件的行程做了完整的干涉检查，所有转动副的配合间隙、密封件的安装槽位、紧固件的避让空间都做了细节还原，可直接用于工程出图、样机试制的结构参考，也可作为同类回转式混合设备的设计模板，根据不同处理量需求缩放尺寸参数即可快速衍生出不同规格的设备结构。
