流线型低曲面数摩托车燃油储油箱结构

　　摩托车燃油箱作为整车燃油供给系统的核心承载部件，直接决定了整车续航能力与骑乘姿态的适配性，在两轮机车的结构设计中，油箱的曲面造型不仅要兼顾空气动力学性能，还要匹配车架主梁的安装点位、骑乘时腿部夹持的贴合度，同时要满足燃油存储的容积要求与燃油泵、油位传感器的内置安装空间。这款油箱在建模阶段刻意控制曲面数量，用尽可能少的曲面片体完成整体造型构建，这种建模思路并非单纯追求模型轻量化，更多是面向后续改型、曲面光顺校验以及模具开模的工艺需求——过少的曲面会导致造型自由度不足，难以还原流畅的流线弧度，过多的碎面则会在后续数控加工模具时增加刀路计算量，还容易在曲面拼接处出现曲率不连续的问题，最终反映在注塑或冲压成型的零件表面就是肉眼可见的接痕，影响零件外观质量。

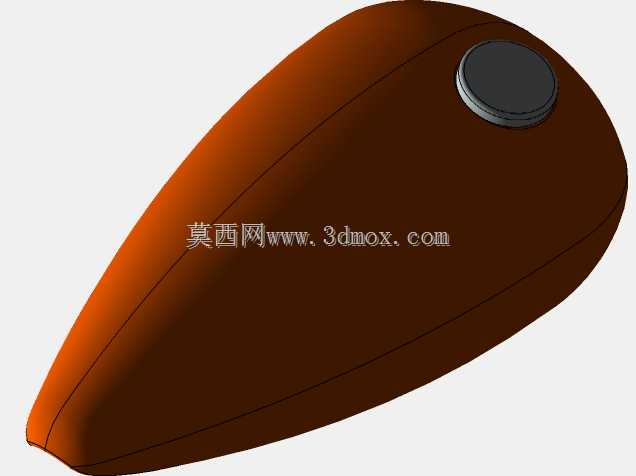

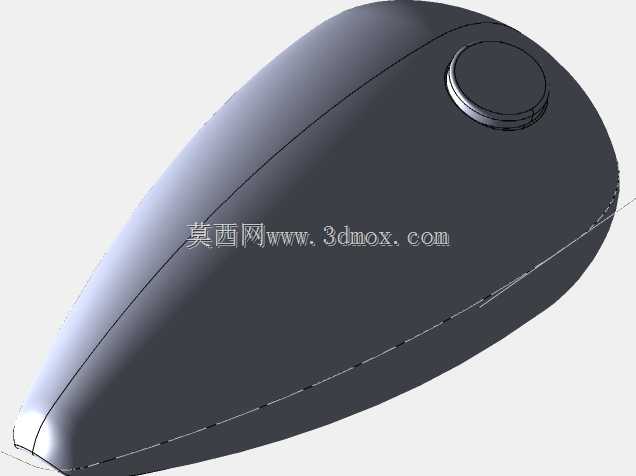

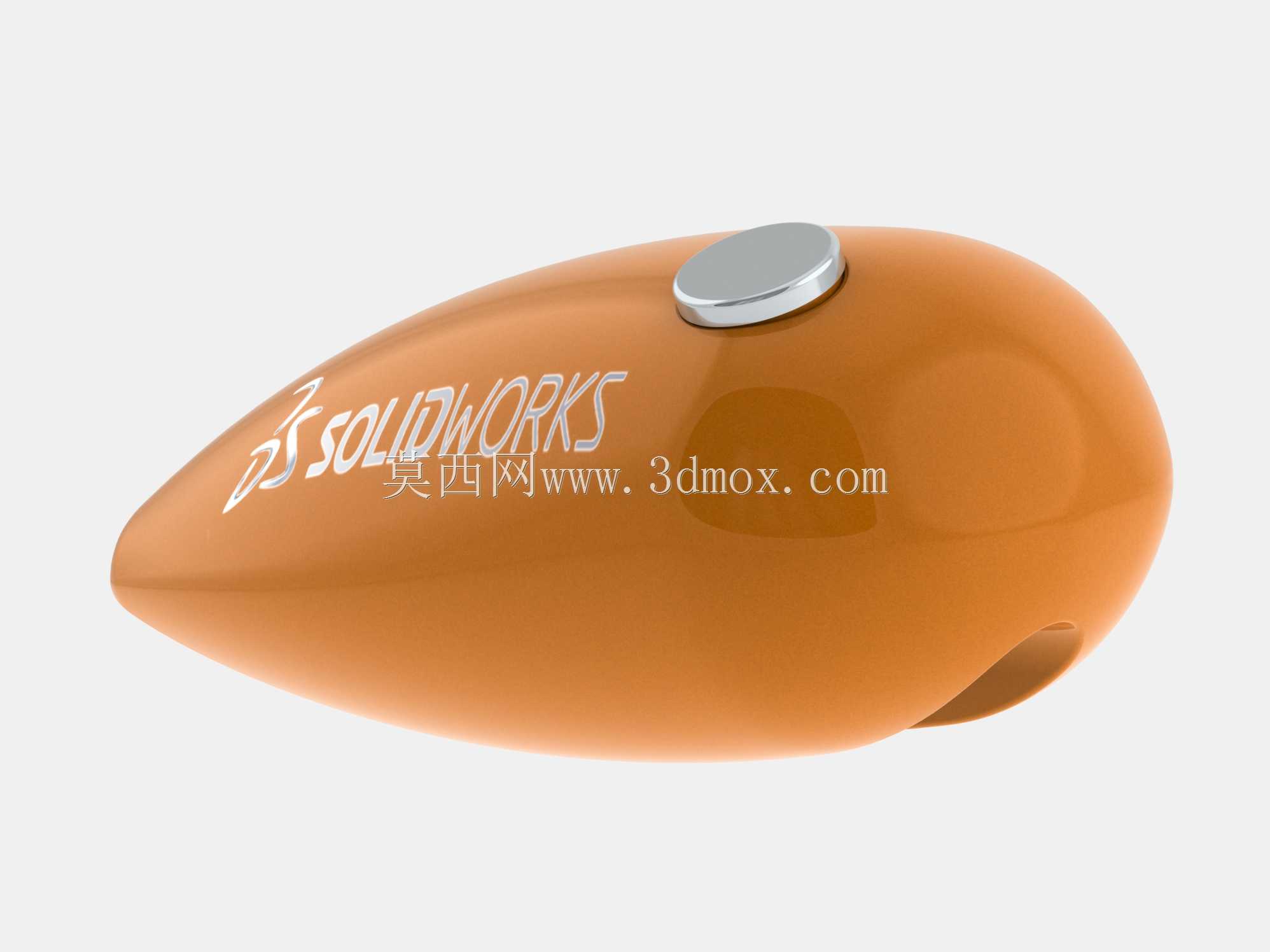

　　从实际应用场景来看，这类水滴状流线油箱多用于复古巡航、运动型街车的改装或整车配套，前端收窄的造型可以在车辆高速行驶时引导气流顺油箱表面流向车把后方，减少骑乘者正面受到的风阻，同时收窄的前端可以给转向把留出足够的转动空间，避免满打方向时车把与油箱发生干涉。油箱顶部的圆形油盖安装位做了沉台设计，既可以保证油盖安装后与油箱表面齐平，减少凸起带来的风阻，也能避免骑行时衣物、背包刮蹭到油盖造成误开。油箱下部预留的内凹结构，是为了避让车架的主梁管与前部的线束、燃油管路，安装时可以直接卡合在车架预设的安装点位上，配合前后的安装吊耳实现快速固定，不需要额外做复杂的适配调整。

　　在功能特性层面，这款油箱的曲面过渡全程保持G2连续，曲面曲率变化均匀，不会出现局部曲率突变导致的应力集中问题，在车辆长期行驶产生振动的工况下，应力可以顺着曲面均匀分散，避免焊缝或者板材成型处出现疲劳开裂。油箱的容积设计匹配常规125-250cc排量摩托车的续航需求，内部预留的油位传感器安装位、燃油泵固定位都按照通用配套件的尺寸边界做了预留，不需要二次修改结构就能适配市面上多数通用型摩托车燃油供给配件。建模时控制曲面数量的另一个优势，是在做结构仿真分析时，网格划分的质量更高，不需要对碎面做额外的几何清理，就能得到精度可靠的强度、模态分析结果，大幅缩短结构校验的周期。

　　从安装边界来看，油箱整体宽度控制在骑乘者双腿自然夹持的舒适范围内，两侧曲面的弧度贴合大腿内侧的曲线，长时间骑乘不会因为棱角硌腿产生疲劳感，油箱底部的安装孔位间距按照主流跨骑式摩托车的车架安装尺寸设计，吊耳的位置避开了车架上的焊接加强筋，安装时不会出现装配间隙不均的问题。油箱后部的弧度匹配座垫的前端造型，安装后可以和座垫实现无缝衔接，不会出现突兀的台阶影响整车的视觉整体性，也能避免骑行时泥沙、雨水顺着缝隙进入车架内部。在做曲面构建时，所有的分型线位置都选在曲面曲率变化的平缓处，方便后续模具设计时安排分型面，减少抽芯结构的复杂度，降低模具的制造成本，同时成型后的零件飞边更少，后续打磨修整的工作量也能相应降低。

　　对于三维建模从业者来说，这种少曲面构建复杂流线造型的思路非常值得参考，很多新手在做这类外观覆盖件建模时，习惯用大量的碎面去凑造型，最终得到的模型不仅文件体积大，后续改型时调整一个控制点就会带动周边多个曲面变形，修改效率极低，而用最少的曲面实现流畅造型，需要对曲面的UV走向、控制点分布有清晰的认知，每一个曲面的边界都要贴合造型的特征线，保证曲面拼接处的曲率连续，这种建模逻辑不仅适用于摩托车油箱，也可以推广到所有的外观覆盖件、曲面壳体类零件的建模工作中，能有效提升模型的可编辑性与工艺适配性。
