抽屉式包裹卡紧锁固结构方案设计

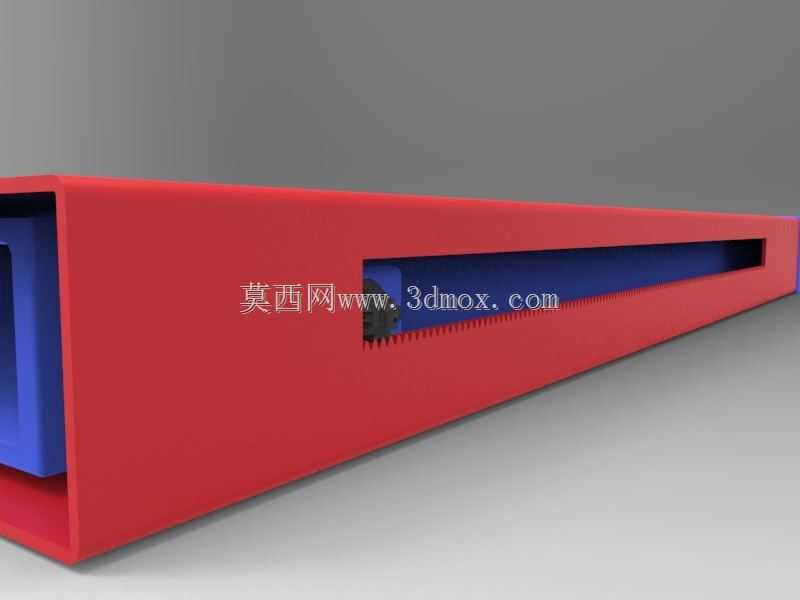

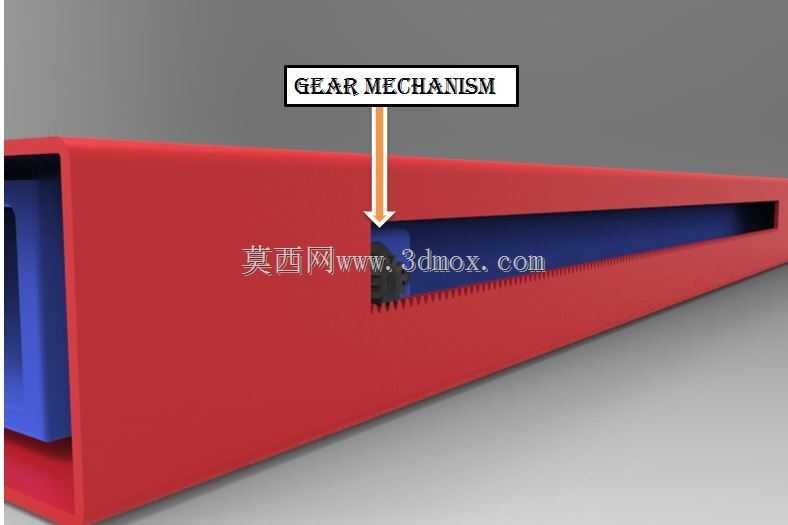

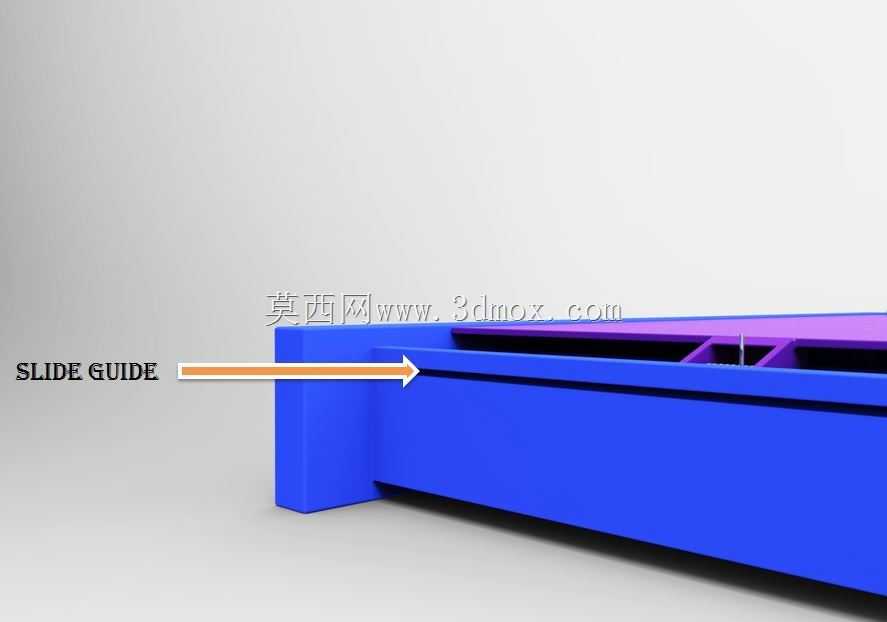

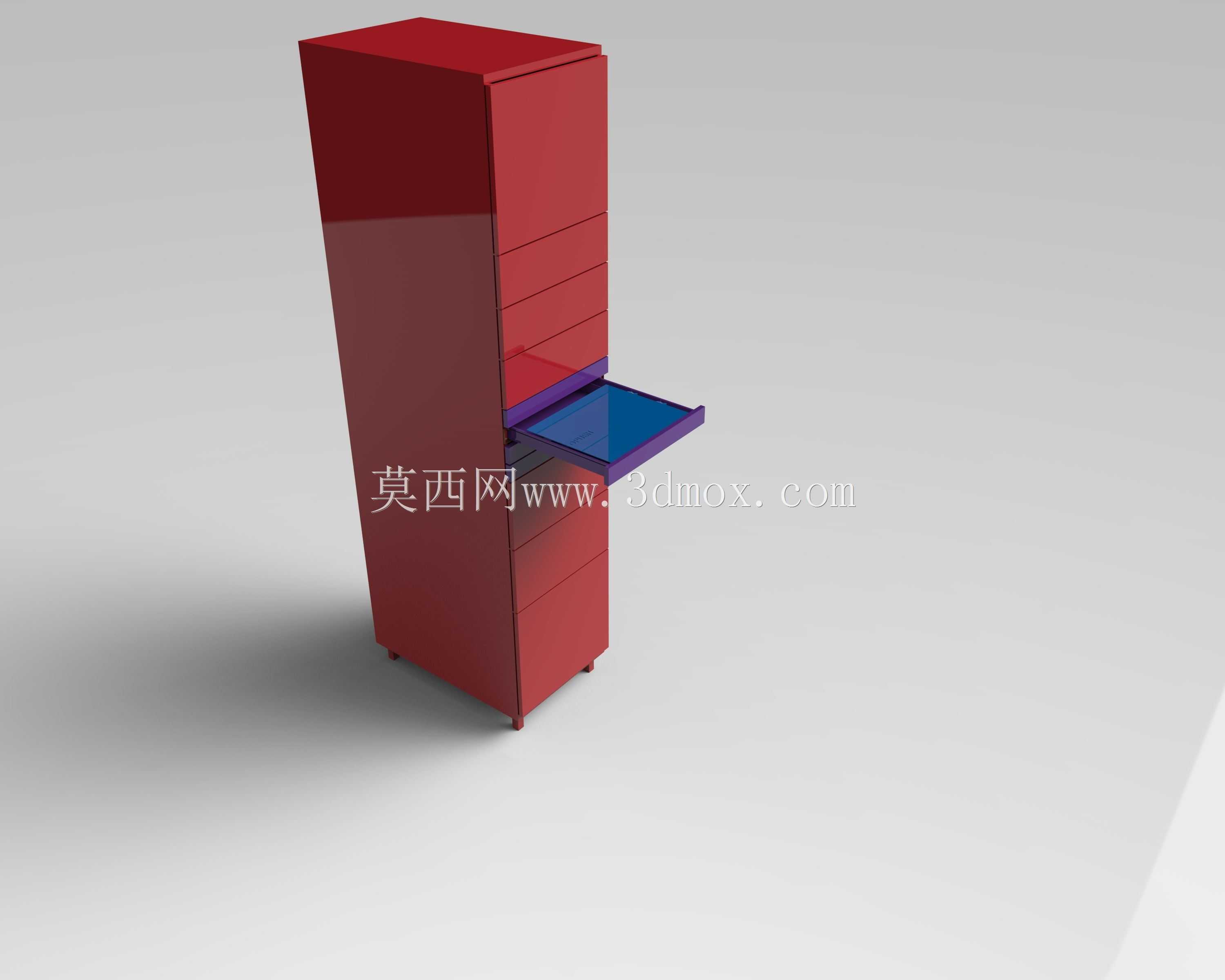

　　在仓储分拣、小件物料收纳以及零散货品周转的实际作业场景里，松散包裹在抽拉式存储单元内的卡滞、松脱、晃动问题，一直是影响存取效率、甚至造成货品磕碰损坏的常见痛点。这套抽拉式锁固结构，正是针对这类场景做的落地化结构设计，核心解决抽拉部件推入到位后的自动锁止、拉出过程的无卡滞导向，以及内部松散物料的限位约束问题。

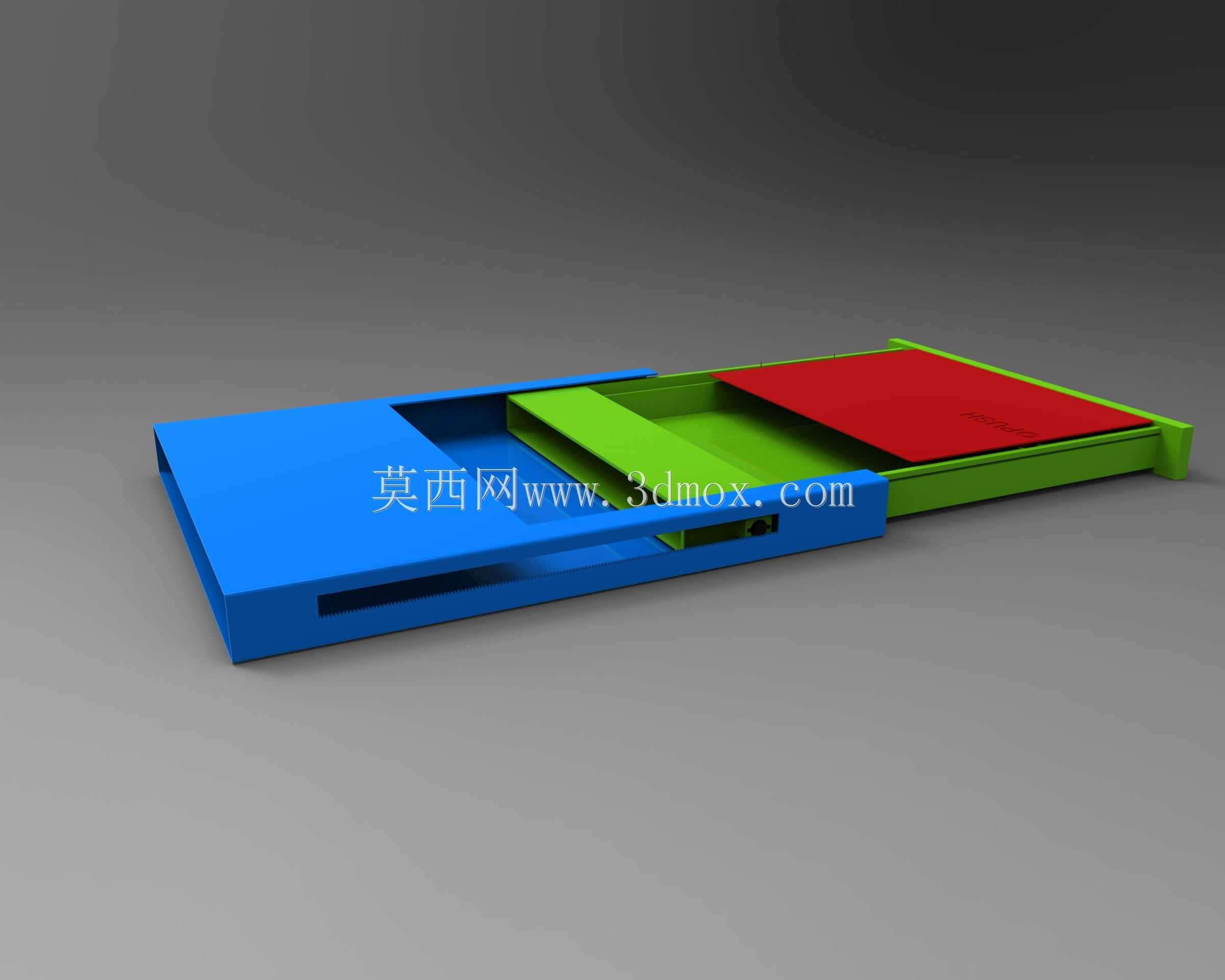

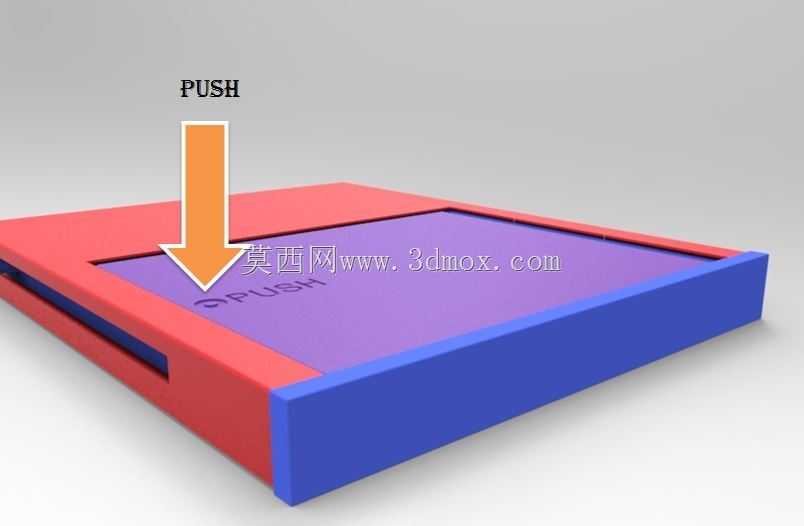

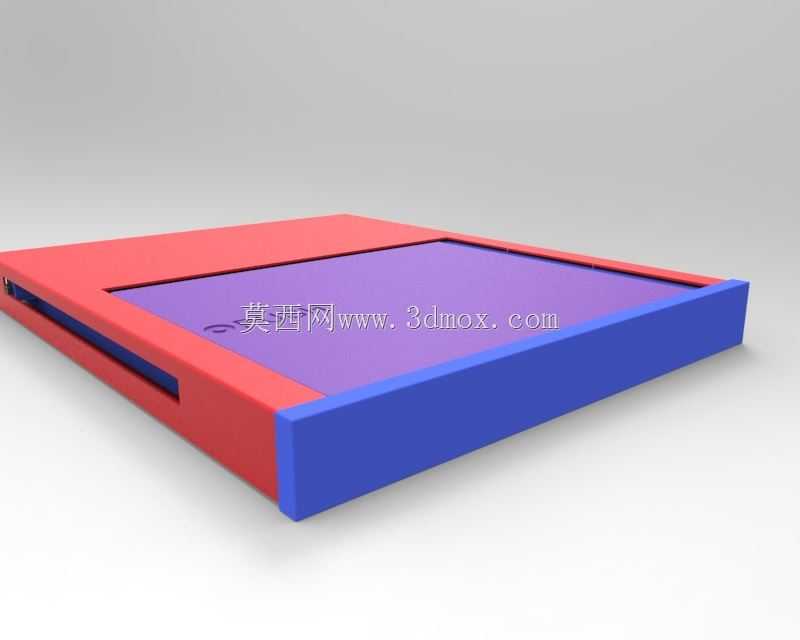

　　从实际使用的工况出发，这套结构首先考虑了日常操作的容错性，操作人员不需要额外的锁止操作动作，只需要将抽屉沿导轨推至设定行程终点，锁止机构就会自动卡入定位槽完成锁定，不会因为推入力度不足、或者内部包裹放置偏斜出现抽屉自行滑出、内部包裹散落的情况。针对之前常见的松散包裹放入抽屉后翘起、卡滞在柜体与抽屉间隙的问题，结构在抽屉内腔的侧部设置了弹性压持组件，当包裹放入后，侧部的弹性压条会在弹簧作用下贴合包裹侧面，不管包裹是软质包装还是硬质盒体，都能被约束在抽屉内腔的有效空间内，不会在抽拉过程中出现移位、翘起，也就避免了包裹卡入缝隙导致抽屉无法开合、甚至包裹被挤压破损的问题。

　　设计过程中特意做了可维护性的考量，整套锁固组件没有采用一体化的不可拆结构，所有易损的弹性零件、卡接零件都设计为可单独拆卸更换的小部件，不需要将整个抽屉从柜体上完全拆下，只需要用简单工具就能完成故障零件的替换，大幅降低后期的维护成本。材质选择上，主体的结构件推荐采用PA6尼龙材质，这种材料本身具备良好的自润滑性和耐磨性能，在抽拉过程中不需要额外添加润滑脂就能保持顺畅的滑动，同时材料的抗冲击性能足够应对日常周转过程中的碰撞，成本也远低于金属机加工件，适合批量生产应用。

　　锁止系统采用前端可拆卸的OEM式适配结构，不同尺寸规格的抽屉只需要更换对应长度的锁舌和压条组件，就能直接适配原有柜体的安装位，不需要对柜体的导轨、安装孔位做二次修改，适配性更强。结构的旋转限位部件做了90度的开合角度限制，不管是采用前开口盖还是后开口盖的抽屉形式，盖板打开后都会被限位在90度位置，不会因为过度翻转导致盖板铰链损坏，同时90度的打开角度也能给内部物料的存取留出足够的操作空间，不会因为盖板遮挡影响取放效率。

　　安装边界上，这套结构的锁止组件整体厚度控制在12mm以内，安装在抽屉侧部时不会占用过多的内腔存储容积，所有安装孔位都采用标准的孔距设计，能够直接适配市面上常见的三节导轨、二节导轨的安装尺寸，不需要额外做安装位的定制加工。弹性压持组件的伸缩行程可以根据抽屉的内腔宽度做适配调整，最小可以适配宽度150mm的小型抽屉，最大可以适配宽度600mm的中型存储抽屉，压持力的大小可以通过更换不同刚度的弹簧做调整，针对重量较轻的软质包裹可以采用刚度较小的弹簧，避免压坏包装，针对重量较大的硬质货品可以更换刚度更大的弹簧，保证约束的可靠性。

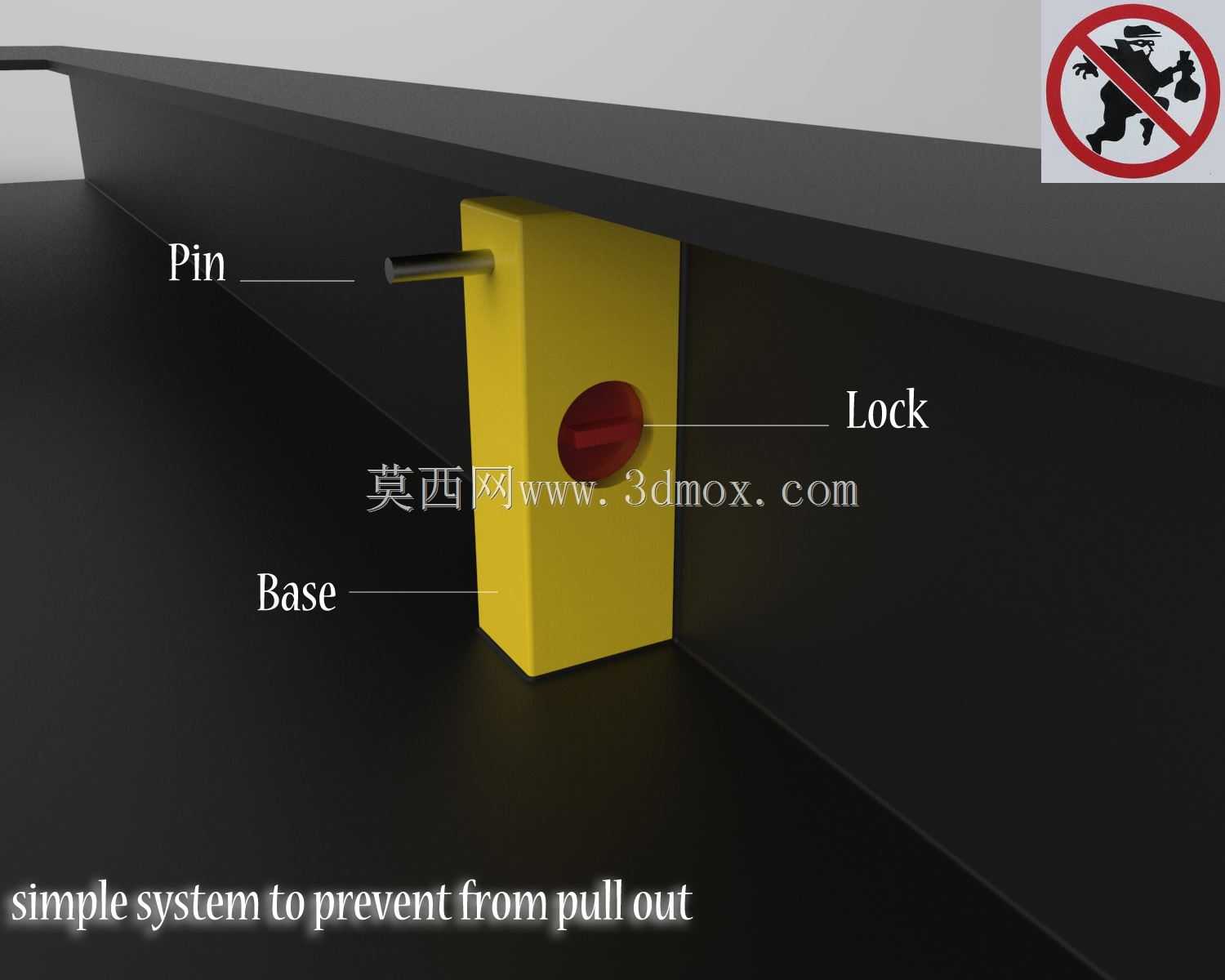

　　在实际的装配验证过程中，这套结构经过了上千次的抽拉循环测试，锁止部件的磨损量小于0.1mm，弹性压条的弹力衰减率低于5%，完全能够满足日常高频次使用的寿命要求。针对可能出现的误操作情况，比如抽屉在锁止状态下被强行外拉，锁止部件设计了过载脱开的结构，不会因为强行拉扯导致锁舌断裂或者导轨变形，只需要将抽屉重新推回到位就能恢复正常的锁止功能，进一步降低了故障损坏的概率。
