多功能一体式无电家用烹饪厨具结构设计

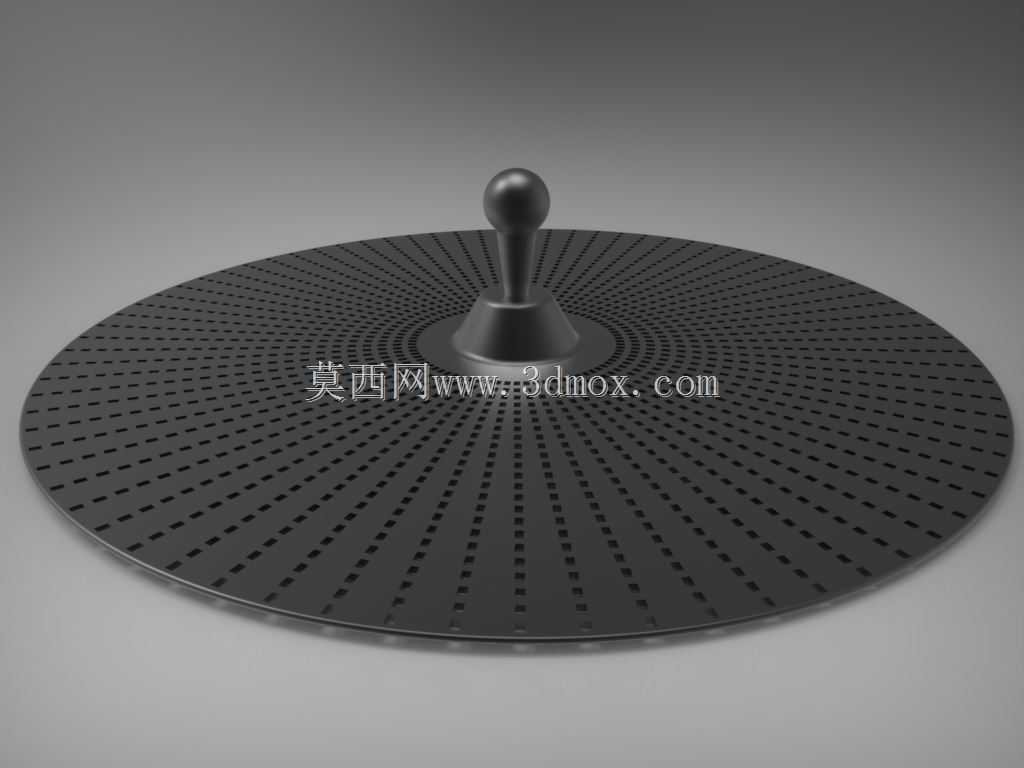

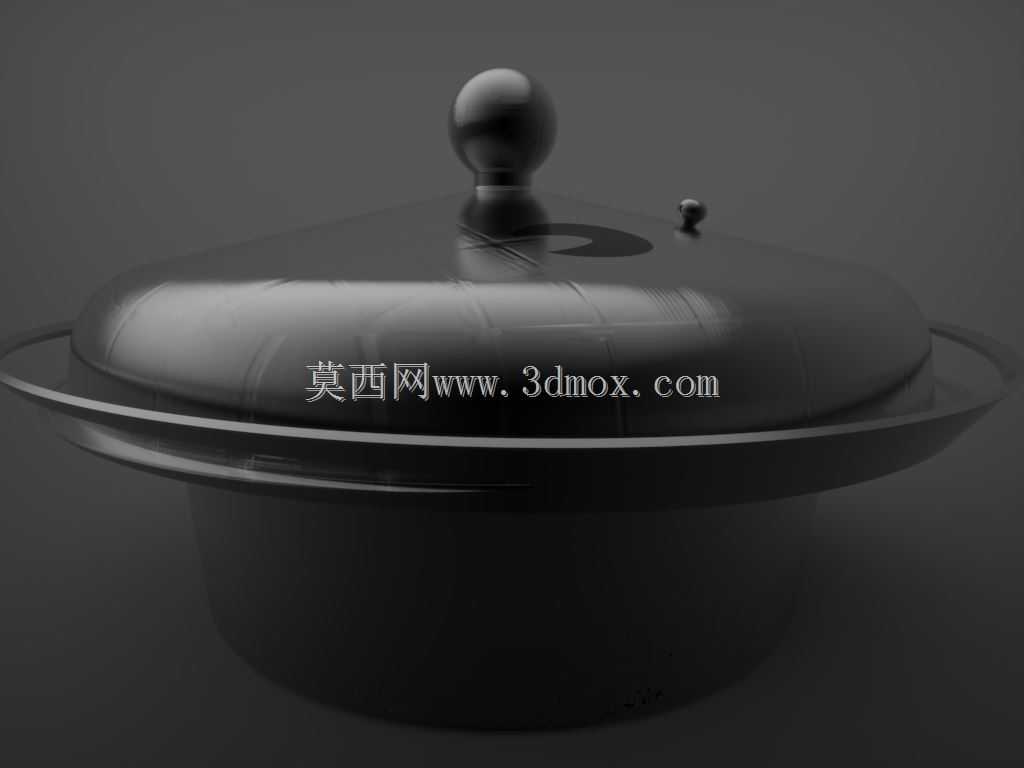

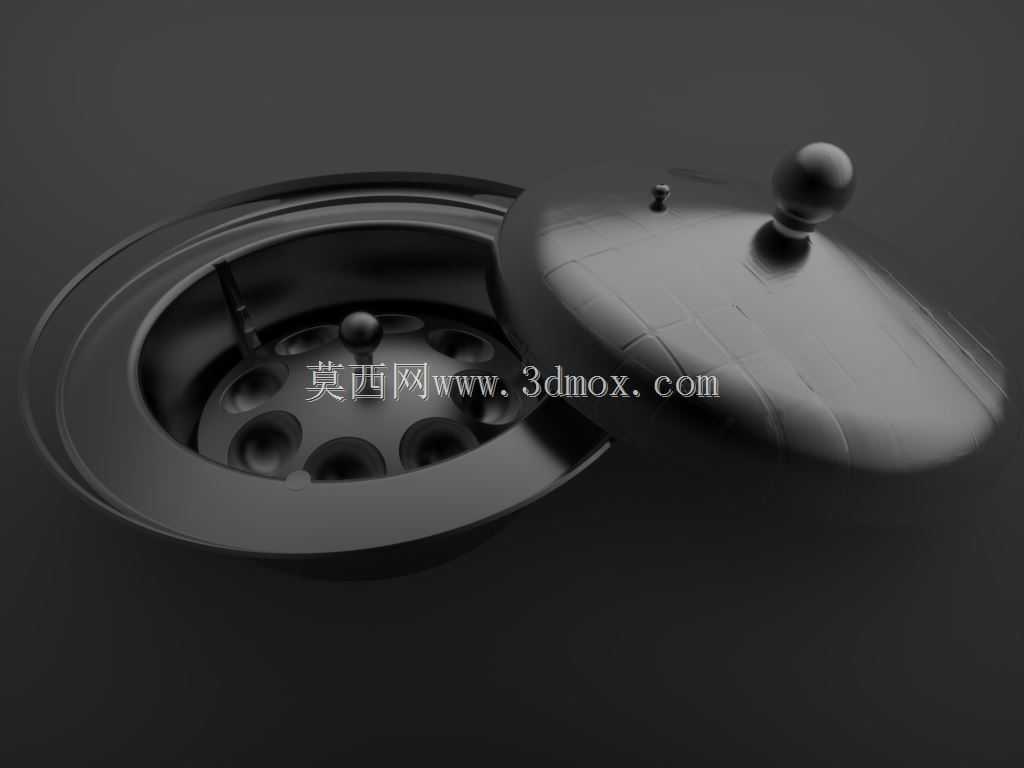

　　这款一体式无电烹饪器具的设计，最初是针对户外无供电场景、临时断电居家场景下的食物烹饪需求展开，区别于常规依赖电力驱动的厨电产品，整套结构完全依托热传导、热辐射的物理原理实现多模式烹饪功能，不需要外接电源即可完成烤、烘、焖等多种烹饪操作。从结构布局来看，整体采用带盖的圆盘式主体结构，主体腔体分为上下两个功能区域，下层为蓄热与热源放置区，可适配固体燃料、炭火等多种无电热源，上层为食物放置区，内部集成了多孔蒸烤托架，托架的半球形凹槽设计可直接放置蛋类、小份面点等食材，避免烹饪过程中食材移位，同时凹槽的弧度设计可让热流沿弧面均匀包裹食材，减少局部烤焦的问题。上盖采用带球形提手的穹顶结构，

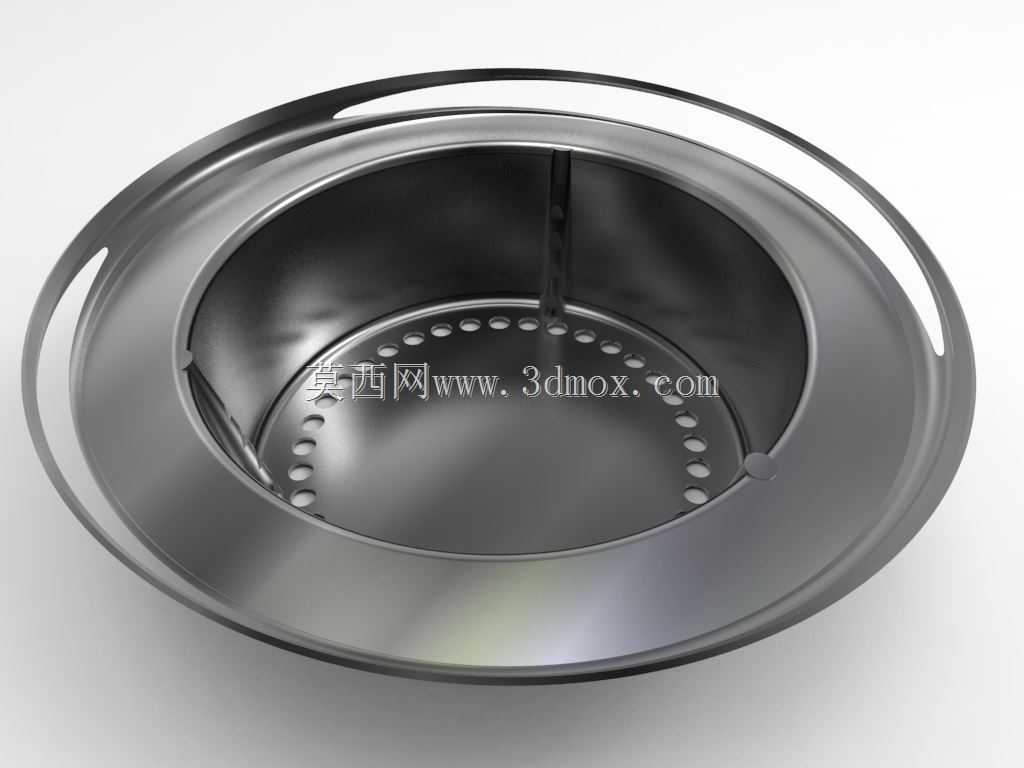

　　穹顶的弧度设计可让腔体内上升的热蒸汽沿盖体内壁冷凝回流，避免烹饪过程中水分过度流失，球形提手的位置设置在盖体几何中心，提拿时受力均匀，同时提手与盖体的连接部位做了隔热断热结构，避免拿取时烫伤。盖体与主体腔体的配合采用阶梯式止口结构，配合间隙控制在1.2mm，既可以保证开合的顺畅度，又能减少腔体内热量的外泄，提升热利用效率。主体腔体的外侧设置了延伸式环形接油槽，烹饪过程中食材析出的油脂会沿腔体内壁流入接油槽，避免油脂滴落到热源上产生大量油烟，接油槽的深度为15mm，单次烹饪产生的油脂无需中途清理即可完全容纳，使用后可直接擦拭清理，降低维护难度。从安装与使用边界来看，整套器具的整体外径为320mm，整体高度含盖提手为180mm，

　　放置时的支撑面为底部的环形支撑边，支撑边宽度为20mm，可稳定放置在平整的岩石、桌面、地面等多种平面上，不需要额外的固定结构，整体净重控制在2.8kg，单人即可轻松提拿转移，适配户外露营、庭院聚餐、应急烹饪等多种场景。功能层面，这套器具可同时实现三类烹饪需求：下层托架直接接触热源传导热量时，可实现烤架功能，烤制薯类、肉类等食材；盖上盖体后，腔体内形成封闭的热辐射空间，可实现烤箱功能，完成面点、蛋糕类食材的烘制；当托架上添加适配的蒸盘配件时，可依托腔体内的蒸汽实现微波类焖煮效果，完成印度菜、蒸制类食材的制作，甚至可搭配糖霜注射配件完成甜点的表面糖霜处理。设计过程中针对热变形问题做了专项优化，主体腔体采用均匀壁厚设计，壁厚控制在2.

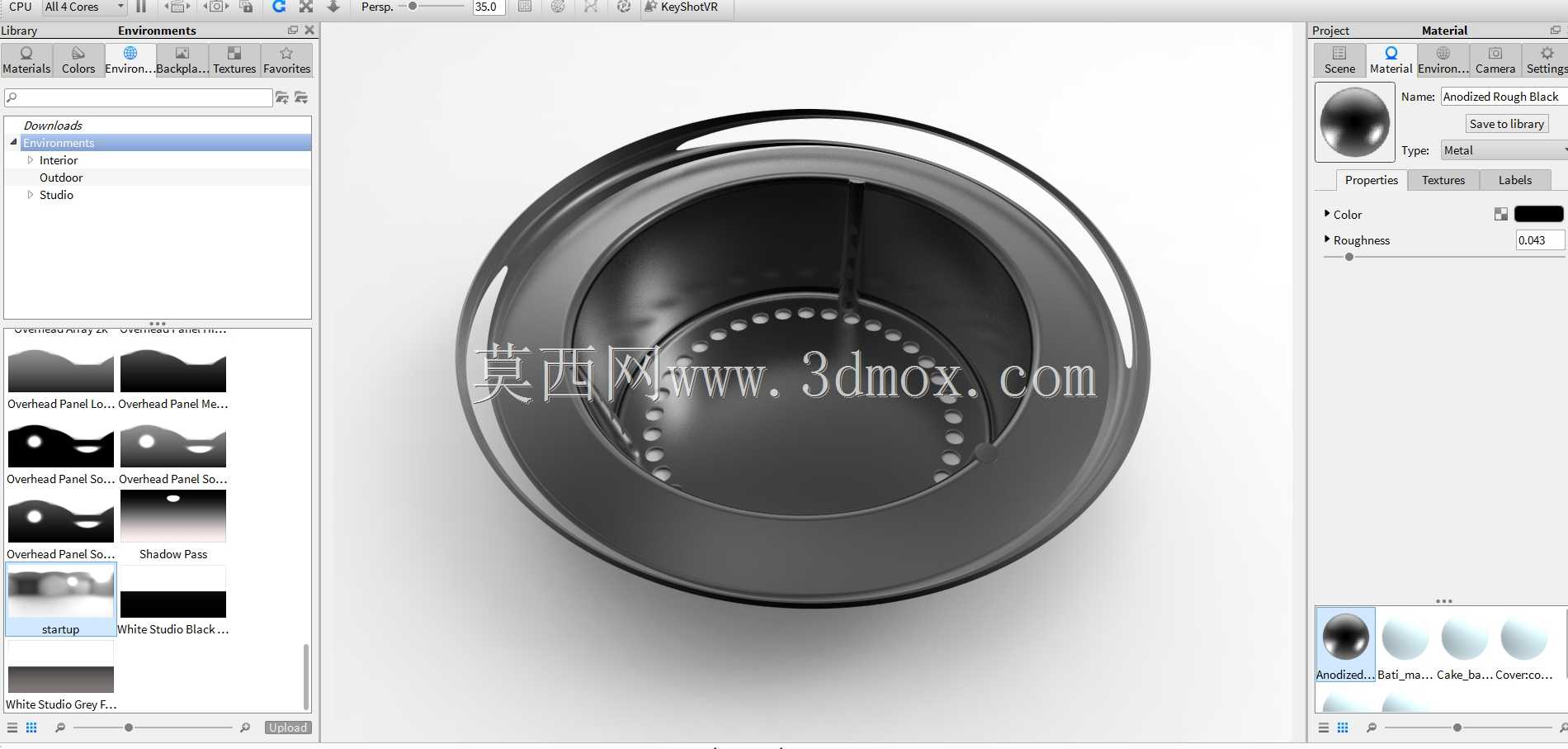

　　5mm，避免不同位置壁厚差异导致受热不均产生变形，盖体的穹顶结构做了环形加强筋设计，在不增加整体壁厚的前提下提升了盖体的结构刚度，长期高温使用下不会出现翘曲、密封失效的问题。针对使用安全性，主体外侧的壁面做了双层隔热结构，外层壁面与内层腔体之间预留了8mm的空气隔热层，烹饪过程中外层壁面的温度可控制在60℃以下，避免误触烫伤，底部的支撑边做了外翻卷边处理，不会划伤放置面，也避免搬运时割伤手部。整套结构没有复杂的活动零部件，除了盖体可开合之外，其余部件均为固定式结构，故障率极低，不需要复杂的维护，适配无电力供应的各类使用场景，填补了小型无电多功能烹饪器具的结构空白，在结构建模过程中，所有配合面均做了圆角过渡处理，没有尖锐棱角，既提升了使用安全性，也让整体外观更具质感，同时圆角结构也更利于冲压成型工艺的实现，降低生产制造的难度。
