工业厂房机电管线综合排布系统

　　这套三维模型完整还原了大型工业厂房内的机电管线综合排布系统，覆盖了生产车间动力介质输送、工艺循环供给、辅助系统配套的全管路网络，主要应用于化工生产车间、大型装备制造厂房、集中式工业动力站这类需要多介质同步输送的工业场景，实际承担着将生产所需的各类气态、液态介质从动力源端输送到各工位生产设备，同时将生产过程中产生的废弃介质、循环回水输送至处理端的核心作用，是整个厂区生产系统稳定运行的“血管网络”。

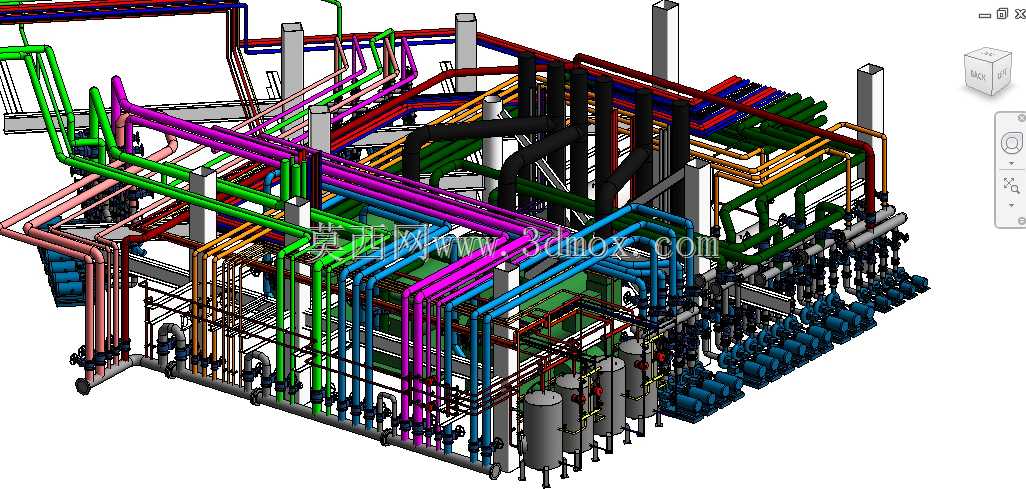

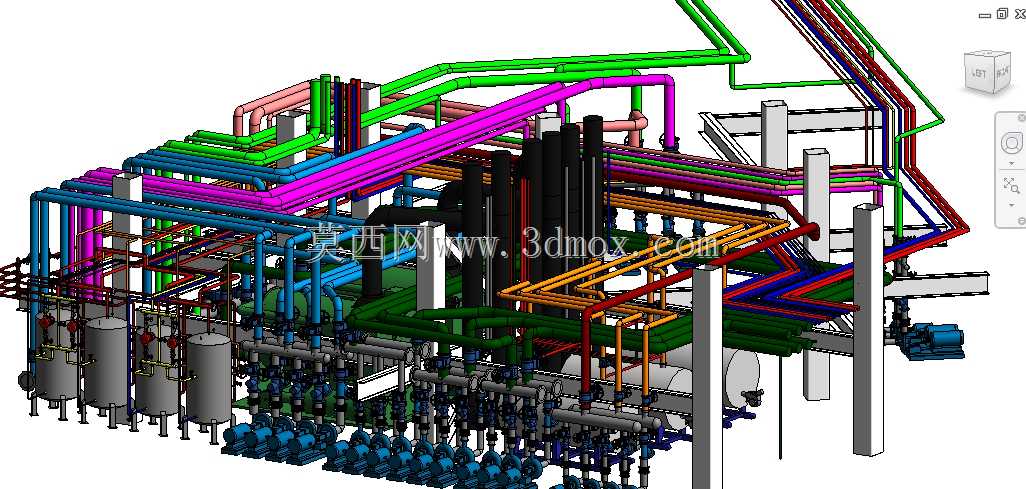

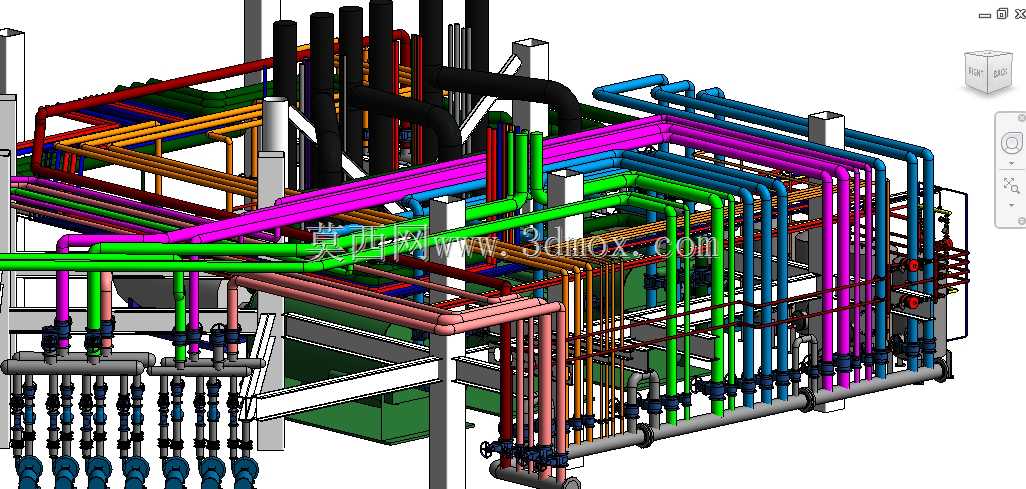

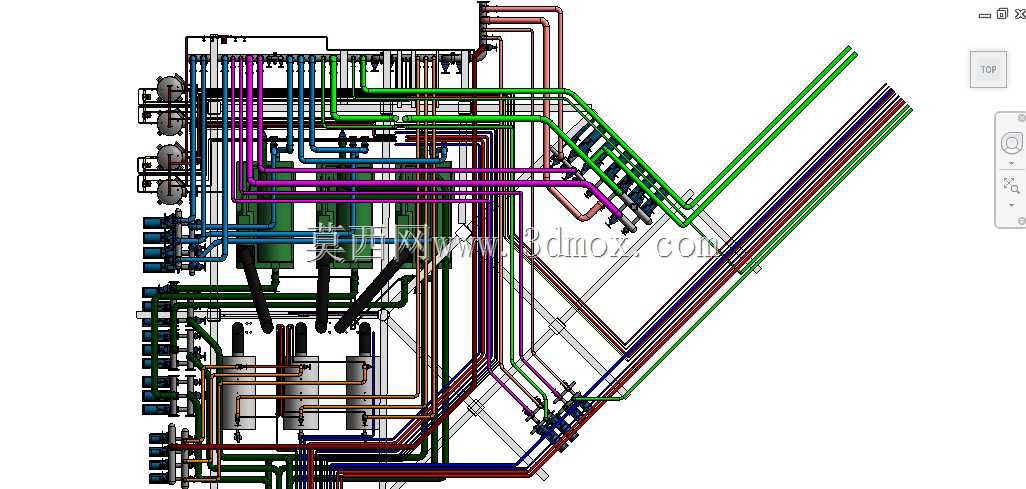

　　从实际功能特性来看，模型中不同色彩的管路对应不同输送介质，绿色管路多为生产给水、循环冷却水管路，承担设备冷却、工艺供水的输送功能；紫色、粉色管路多为工艺物料输送管路，根据生产工艺不同输送对应生产原料或中间介质；蓝色管路多为压缩空气、惰性气体等气态动力介质管路，为车间内气动设备、工艺吹扫环节提供稳定气源；黑色管路多为排污、废气管路，负责将生产产生的废弃物输送至处理单元；橙色、棕色管路多为热力管路，输送蒸汽或高温导热油为生产环节提供热源。所有管路在排布时充分考虑了介质流向、压力损失控制要求，大管径主干管优先布置在管廊上层靠近结构梁柱的位置，减少支架荷载对结构的影响，小管径支管从主干管侧方或下方接出，避免出现气阻、液阻的排布问题，管路转弯处全部采用标准曲率弯头，降低介质输送过程中的阻力损耗，同时在管路低点设置排液口、高点设置排气口，满足日常运维的排空、排气需求。

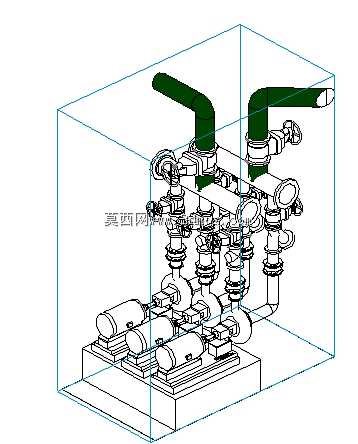

　　设计思路上完全遵循工业管线综合排布的工程逻辑，首先根据各专业管路的输送要求确定排布层级，热力管在上、腐蚀性介质管在下、大管优先、小管避让有保温层的管路、常温管路避让高温低温管路，所有管路之间预留足够的安装操作空间与保温层敷设间隙，平行排布的管路净距满足法兰、阀门安装的操作要求，交叉位置通过标高差实现无碰撞排布，避免现场施工时出现管线打架、返工整改的问题。管架系统采用组合式钢结构支架，沿厂房结构柱网均匀布置，支架间距根据不同管径的允许跨距设置，大管径管路支架间距控制在管道允许挠度范围内，小管径管路可依托大管径管路设置联合支架，减少支架材料用量同时提升管廊整体整洁度。管路末端与生产设备的接口位置预留了足够的柔性连接段，可抵消设备运行振动、管路热胀冷缩产生的位移量，避免接口处出现泄漏问题。

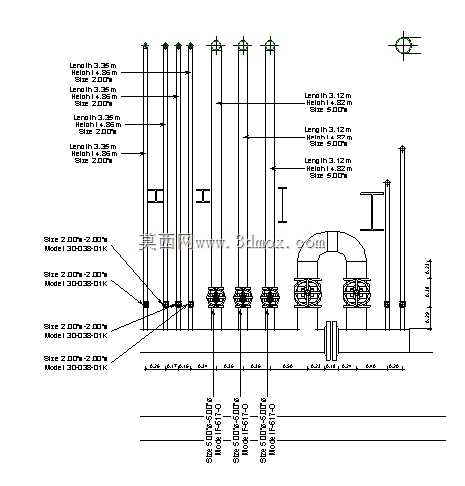

　　从安装边界与尺寸控制来看，整个管廊系统沿厂房柱网纵向布置，整体宽度根据管路总数量控制在合理范围内，管廊底部标高满足车间内通道通行、设备运输的净空要求，主干管区域底部净空不低于4.5米，满足大型生产设备的进场运输需求，支管区域根据工位布置调整标高，最低处不影响人员操作与小型物料转运。所有管路的安装定位充分考虑了厂房内现有结构梁、柱、行车运行轨道的位置，管路最高点与结构梁底预留不小于100mm的间隙，与行车运行范围的安全距离满足特种设备安全规范要求，避免行车运行时碰撞管路。阀门、仪表等操作部件全部布置在便于人员操作的高度，距离操作面1.2-1.5米区间，无需登高即可完成日常开关、读数操作，需要定期检修的阀门位置预留了足够的拆卸空间，可直接在管廊通道内完成检修作业，无需额外搭设操作平台。

　　这套模型在实际工程应用中可直接用于管线综合碰撞检查、施工技术交底、预制管段加工的参考依据，通过三维可视化的排布方式提前发现各专业管路之间的碰撞冲突，优化管路走向，减少现场施工的整改工作量，同时可直观展示整个管线系统的介质流向、阀门位置，为后期运维检修提供清晰的参考。
