汽车轮胎立式落地展示陈列架结构

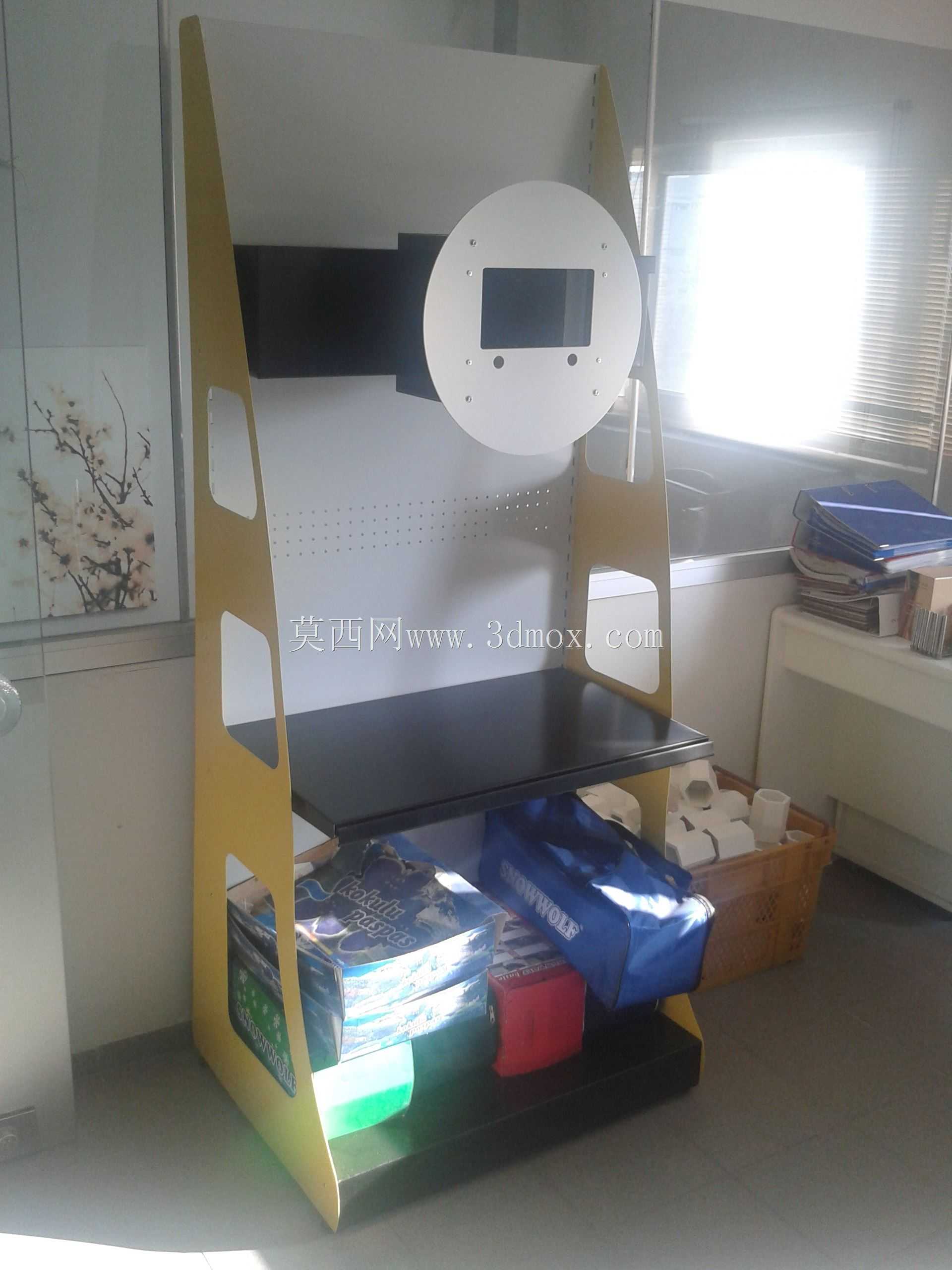

　　这款立式陈列结构主要面向汽车后市场门店、汽配展会、轮胎品牌终端零售网点的实物展示场景，核心作用是将单条装配轮毂的乘用车子午线轮胎以直立悬挂的方式呈现，同时预留下层置物平面，可放置配套的轮胎气门嘴、补胎耗材、宣传折页或者同系列小尺寸配件，解决传统轮胎堆垛摆放时辨识度低、易积灰、占用地面面积大的问题。从结构设计逻辑来看，整体采用单立柱落地支撑形式，主承载板为一体化弯折的金属板材，背部无额外冗余支撑构件，依靠底部加宽的弯折底座形成稳定支撑面，底座与地面接触的边缘做了内收折边处理，既可以避免锐边划伤门店地坪，也能在安装时通过折边定位快速调整摆放垂直度，不需要额外打膨胀螺栓固定，适配瓷砖、环氧地坪、水泥地面等多种常见门店地面条件，

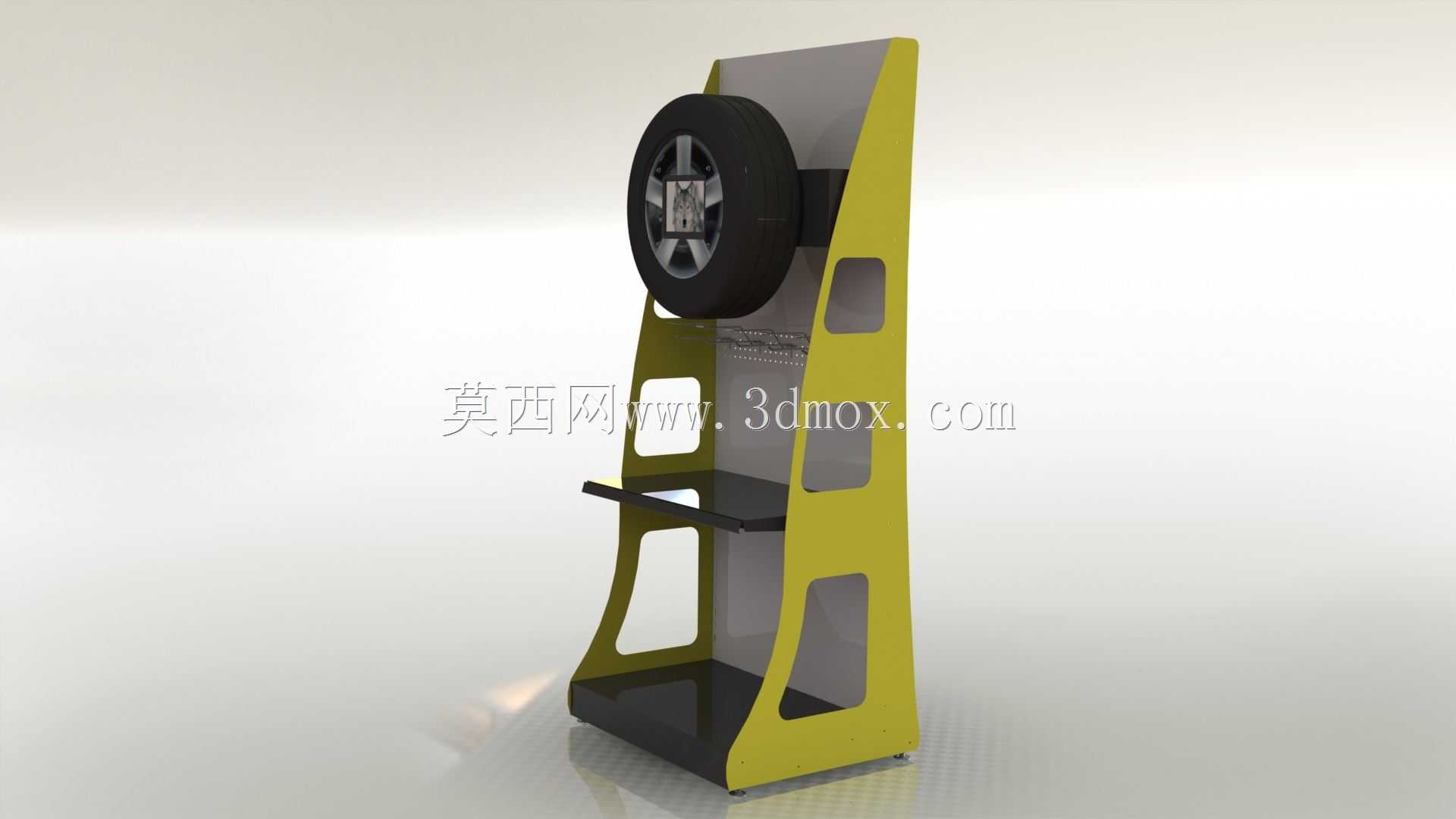

　　移动调整位置时仅需两人抬起即可移位，不会破坏地面装修层。上部的轮胎悬挂位采用凸出于主立板的挂接结构，挂轴直径适配常规乘用车轮毂的中心孔尺寸，挂轴末端做了限位挡边设计，轮胎挂入后不会因为顾客触碰、展厅通风气流影响出现滑脱掉落的情况，挂轴与主立板的连接位置做了局部加强筋冲压处理，可承载最大25kg的常规乘用车轮毂轮胎总成，满足市面上15-19寸民用乘用车轮胎带轮毂的展示承重需求。主立板中部预留的横向置物台采用折边咬合结构与主立板连接，不需要额外焊接或者紧固件装配，置物台边缘做了15mm高的上翻边，防止放置的小配件、宣传物料滑落，置物台下方的主立板区域冲压有阵列式长圆孔，一方面可以减轻整体结构自重，另一方面也能作为可选配件的挂接点，

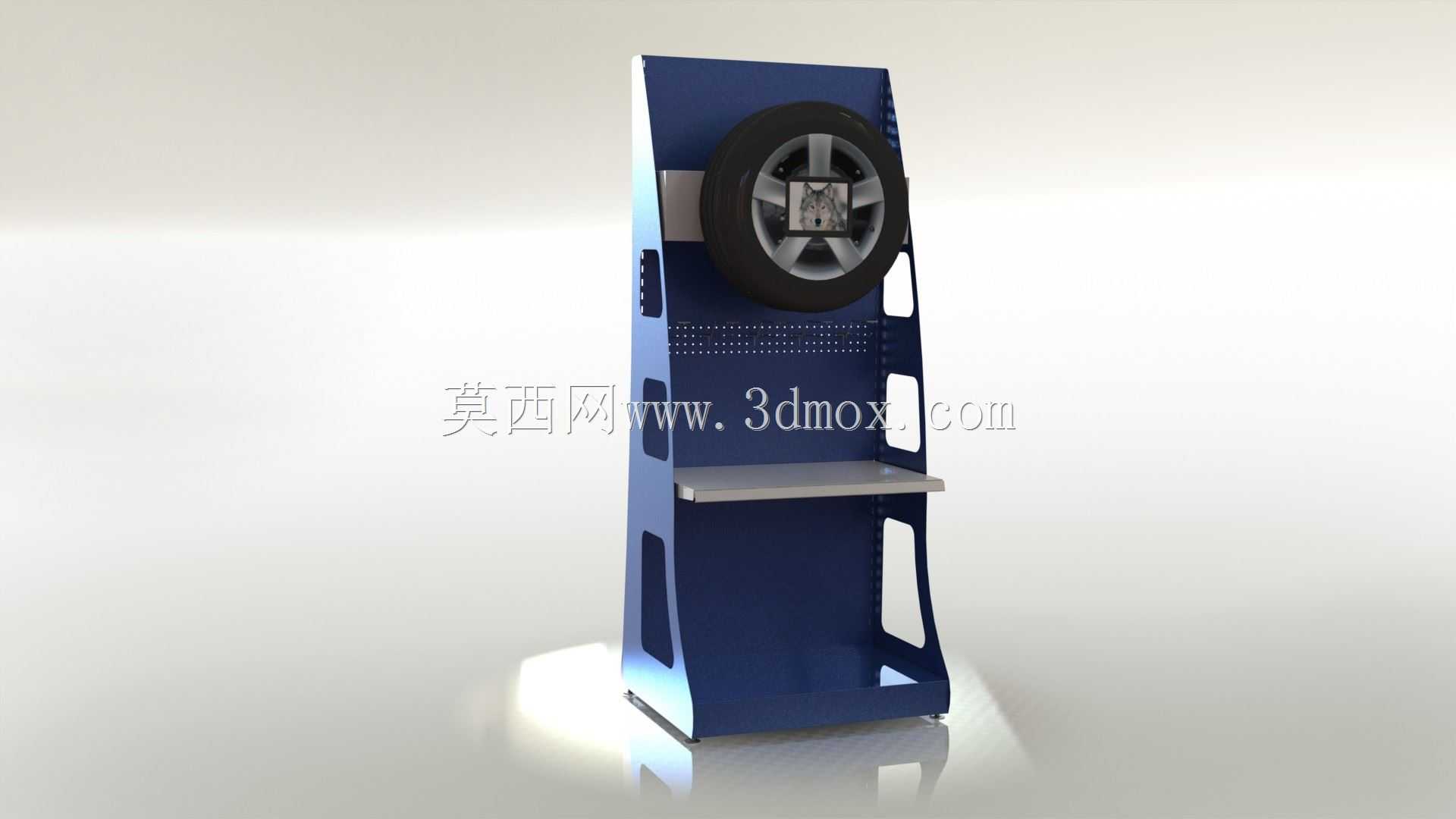

　　后续可加装挂钩悬挂轮胎扳手、胎压表等小型工具类展品。主立板两侧做了对称的异形镂空设计，并非单纯的装饰造型，镂空位置刚好对应结构受力的非关键区域，在不降低整体结构刚度的前提下减少板材用量，同时镂空形成的把手位方便搬运时施力，单人即可短距离挪动展架。整体外形为窄长立式结构，横向占用宽度仅比单条轮胎的最大宽度多120mm，纵向深度控制在450mm以内，在门店靠墙摆放时不会占用过多通行空间，高度设定为1800mm，符合成年人站立时的视线高度，顾客进入门店后第一眼就能看到悬挂展示的轮胎胎面花纹与轮毂造型，不需要弯腰或者凑近查看。主立板上部的空白区域预留了品牌标识粘贴位，可粘贴轮胎品牌logo、性能参数标识，不需要额外加装亚克力标牌。

　　从安装边界来看，这款展架所有零部件均为钣金弯折成型，出厂时为预组装状态，仅需将置物台卡入对应定位槽、挂轴插入固定孔即可完成装配，不需要专用安装工具，整体落地后仅需调整底部的可调脚垫（隐藏在底座折边内侧）即可适应地面存在的微小高度差，保证展架直立不倾斜。结构表面采用静电喷塑处理，耐磨耐刮，日常清洁仅需用湿抹布擦拭即可，不会因为轮胎橡胶的长期接触出现漆面腐蚀脱落的情况。在实际门店应用中，这类展架可沿墙面成排布置，相比传统的多层轮胎货架，单条轮胎的展示辨识度更高，不会出现上层轮胎遮挡下层产品的问题，同时单组展架的采购成本远低于定制化的品牌展柜，适合中小型汽配门店、快修快保店的轮胎展示区使用，也可用于展会现场的临时展品陈列，拆装后可平板包装运输，降低物流周转成本。结构设计时充分考虑了钣金加工的工艺性，所有弯折角度均为90度或者常规钝角，没有复杂的曲面成型工序，普通数控冲床、折弯机即可完成全部板材加工，不需要开模，小批量生产时的制造成本可控，同时所有板材边缘均做了钝化处理，不会出现锐边划伤装配人员或者顾客的情况，符合商用展示器具的安全要求。
