商超自助收银辊道输送结算台结构

　　这套辊道式自助结算输送台，主要落地在大中型连锁商超、社区生鲜门店的自助结算区域，替代传统人工收银台的单一结算功能，适配顾客自助完成商品扫码、输送、结算的全流程操作，解决高峰时段人工收银通道排队拥堵的问题，同时降低门店人力配置成本。从结构设计来看，整体采用分段式辊道布局，中间嵌入扫码结算模块，两侧的输送辊道采用等间距镀锌钢辊排布，辊面做防滑钝化处理，单根辊子的承载能力适配商超常见的单件商品重量，辊道间隙控制在5mm以内，避免小型袋装商品、零散包装零食卡滞在辊缝中，输送段的运行速度设置为0.2m/s，匹配顾客手动放置商品、扫码识别的操作节奏，不会因速度过快导致商品滑落，也不会因速度过慢拖慢结算效率。

　　设备的主体框架采用加厚冷轧钢板折弯焊接成型，底部设置可调式支撑脚，可根据门店地面的平整度调整整体水平度，调整行程范围在0-30mm之间，安装时不需要额外做地面预埋处理，仅需预留对应尺寸的摆放空间、接通220V民用电源即可投入使用，整体设备的安装边界宽度控制在1.8m，长度在3.2m，高度适配1.1m的人体工程学操作高度，不管是站立操作的成人顾客，还是坐轮椅的特殊群体，都能顺畅完成商品放置、扫码、装袋的操作流程。中间的结算工位上方设置透明亚克力防护挡板，避免扫码识别区域的光线干扰，同时阻挡商品意外滑落砸到操作面板，工位侧边集成装袋台结构，和辊道输送面做齐平处理，顾客完成扫码的商品可直接推移到装袋区域，不需要抬手搬运，降低操作负担。

　　设备侧面的柜体采用可拆卸式门板设计，内部预留电控模块、扫码主机、线路排布的安装空间，门板上设置通风散热孔，保证长时间运行时内部电控元件的温度处于合理区间，柜体表面做喷塑处理，配色采用深灰搭配酒红色的撞色设计，既耐脏易清洁，也能和商超内部的装修风格适配。设备端部设置工位标识牌安装位，可直接插入通道编号标识，方便顾客快速找到空闲结算通道，标识牌的高度设置在2.1m，在门店通道远端就能清晰识别。设计过程中，辊道的传动结构采用内置式电动辊筒驱动，没有外露的传动链条和皮带，避免运行过程中夹到顾客衣物、手指，所有边角位置都做R10的圆角倒钝处理，没有尖锐突出结构，符合公共商用设备的安全设计要求。辊道的启停采用光电感应控制，

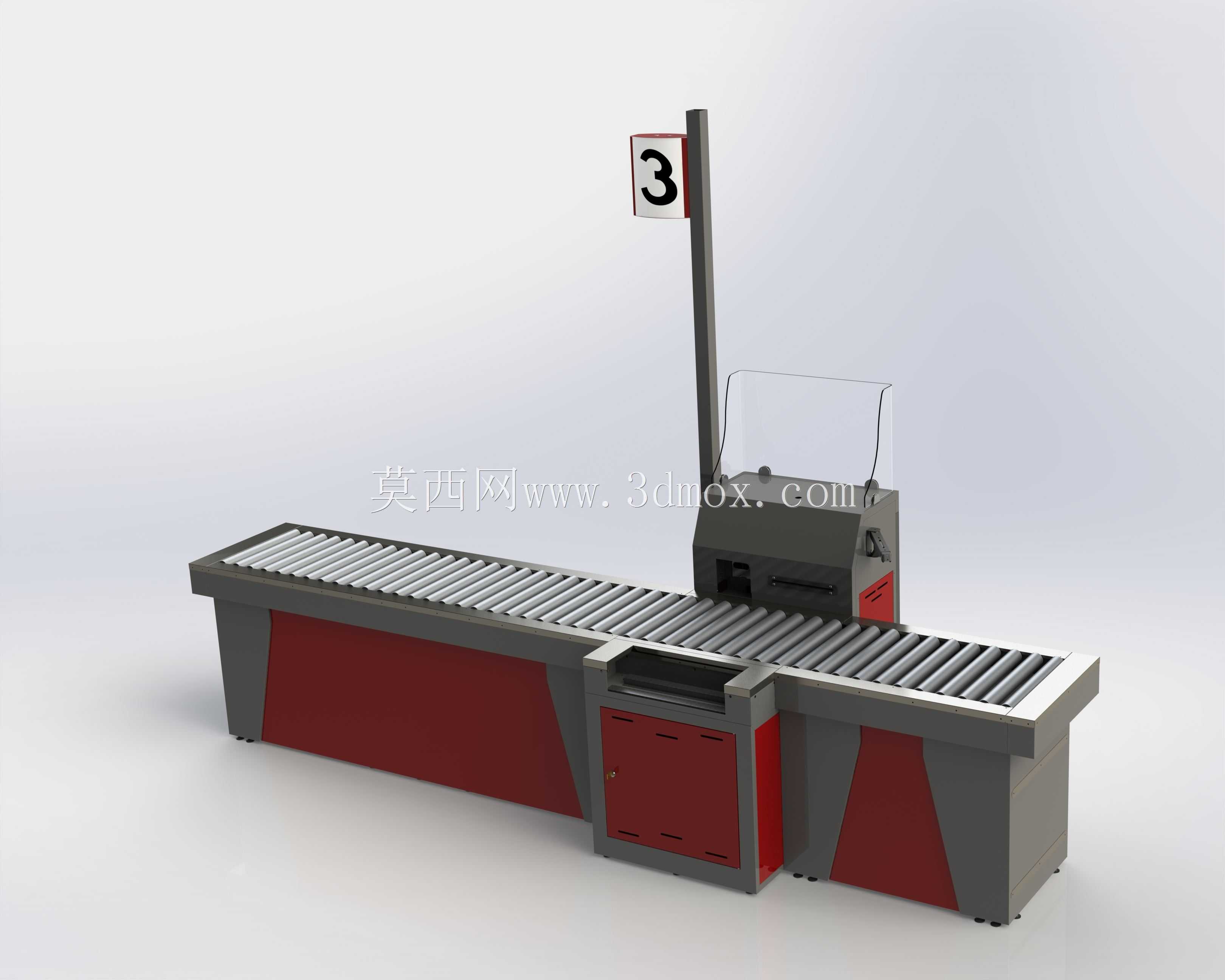

　　当商品被放置在入口段辊道时，设备自动启动输送，商品通过扫码区域完成识别后，自动输送到出口装袋段，当出口段商品堆积超过设定的感应范围时，辊道自动暂停运行，避免商品持续输送掉落，整个运行逻辑不需要顾客额外操作按键，降低自助设备的使用学习成本。针对生鲜类商品带水渍、购物袋带凝露的使用场景，辊道下方设置可拆卸式接水盘，日常清洁时可直接抽出接水盘擦拭清理，不需要拆解辊道结构，设备的操作面板区域做防水密封处理，可承受日常清洁时的湿抹布擦拭，不会出现液体渗入电控模块导致短路的问题。从三维建模的结构细节来看，所有钣金件的折弯止裂口、焊接预留位、安装孔位都做了1:1的还原，辊子的装配间隙、门板的合页安装位置、支撑脚的螺纹连接结构都按照实际加工工艺做了参数设置，可直接作为同类设备结构设计的参考原型，也可用于商超自助区域的布局仿真演示，验证不同通道宽度下的顾客通行、操作空间是否符合动线设计要求。
