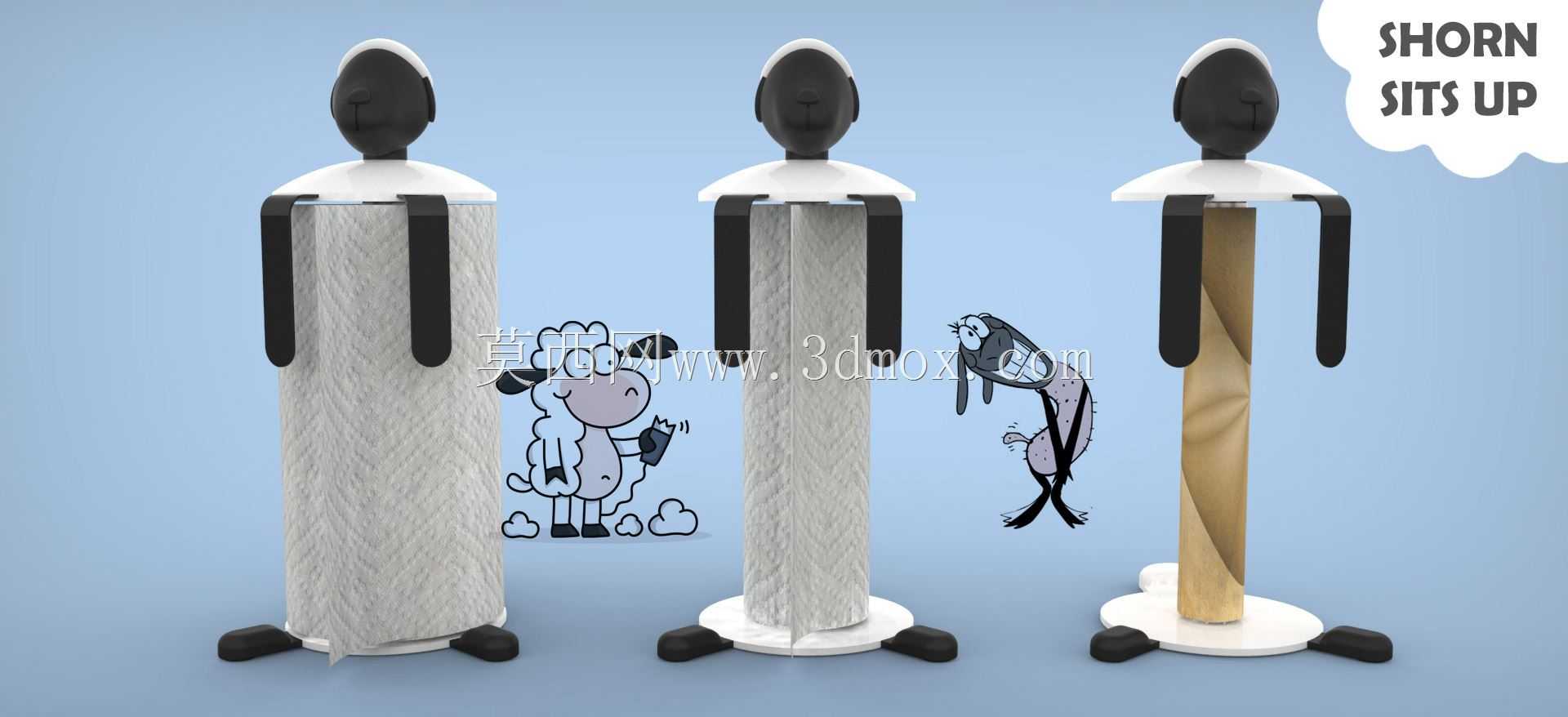

创意拟人造型立式厨房纸巾架结构设计

　　这款立式卷纸收纳装置的设计，最初是从厨房台面零散置物的实际痛点切入的——日常烹饪场景中，擦手、吸油、擦拭台面的卷纸往往要么随意堆在台面积水沾湿，要么用简易挂架固定在柜侧，抽拉时容易连带整卷脱落，取用体验很差。做结构方案的时候，首先敲定了立式落地的安装形式，不需要在墙面或柜体上打孔，也不占用吊柜下方的挂装空间，直接放置在台面边角即可，适配绝大多数家庭厨房、餐厅餐边柜、甚至办公茶水间的台面使用场景，放置边界只需要预留直径120mm左右的圆形台面空间，整体高度控制在320mm，不会遮挡台面上的调料瓶、小家电等常用物品，拿取卷纸时手臂自然下垂即可触及，符合日常操作的人机高度。

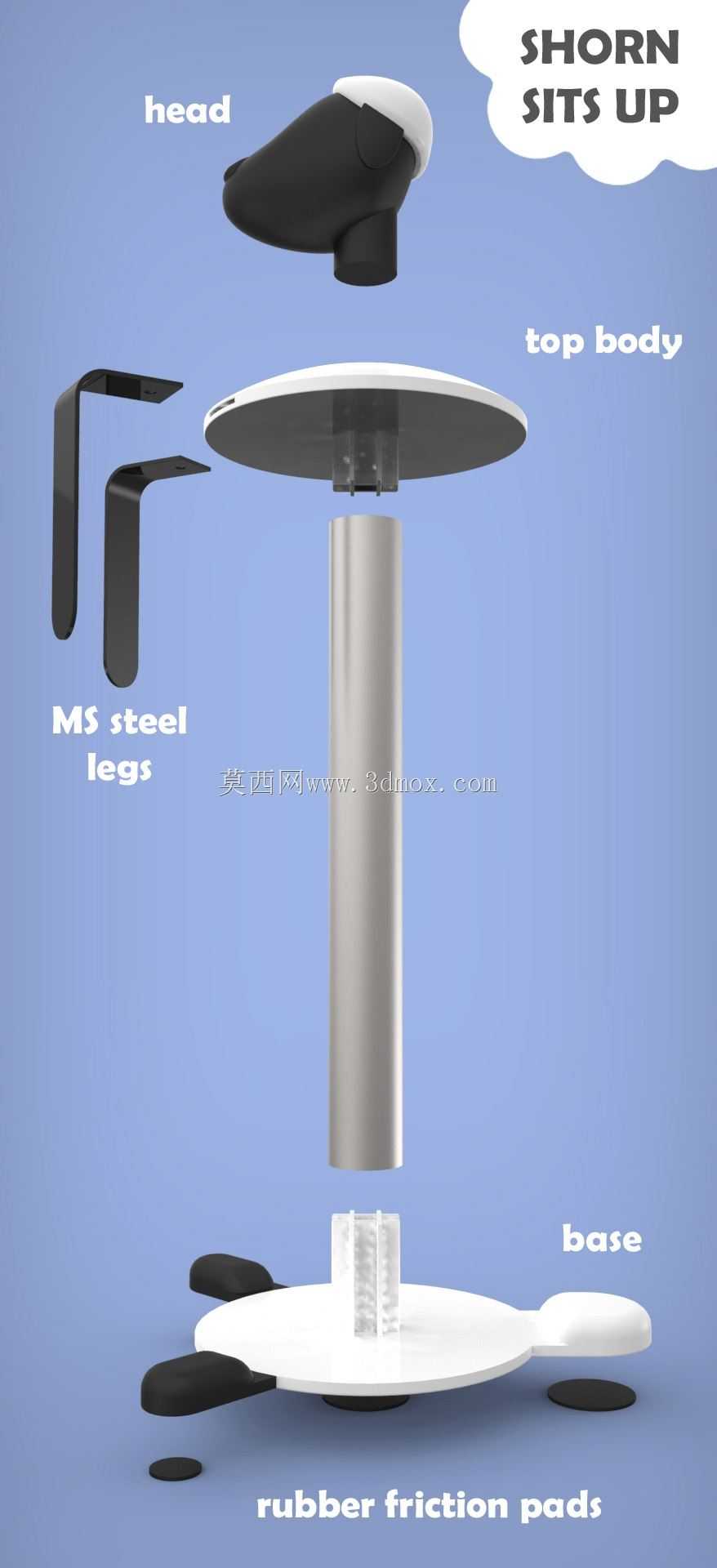

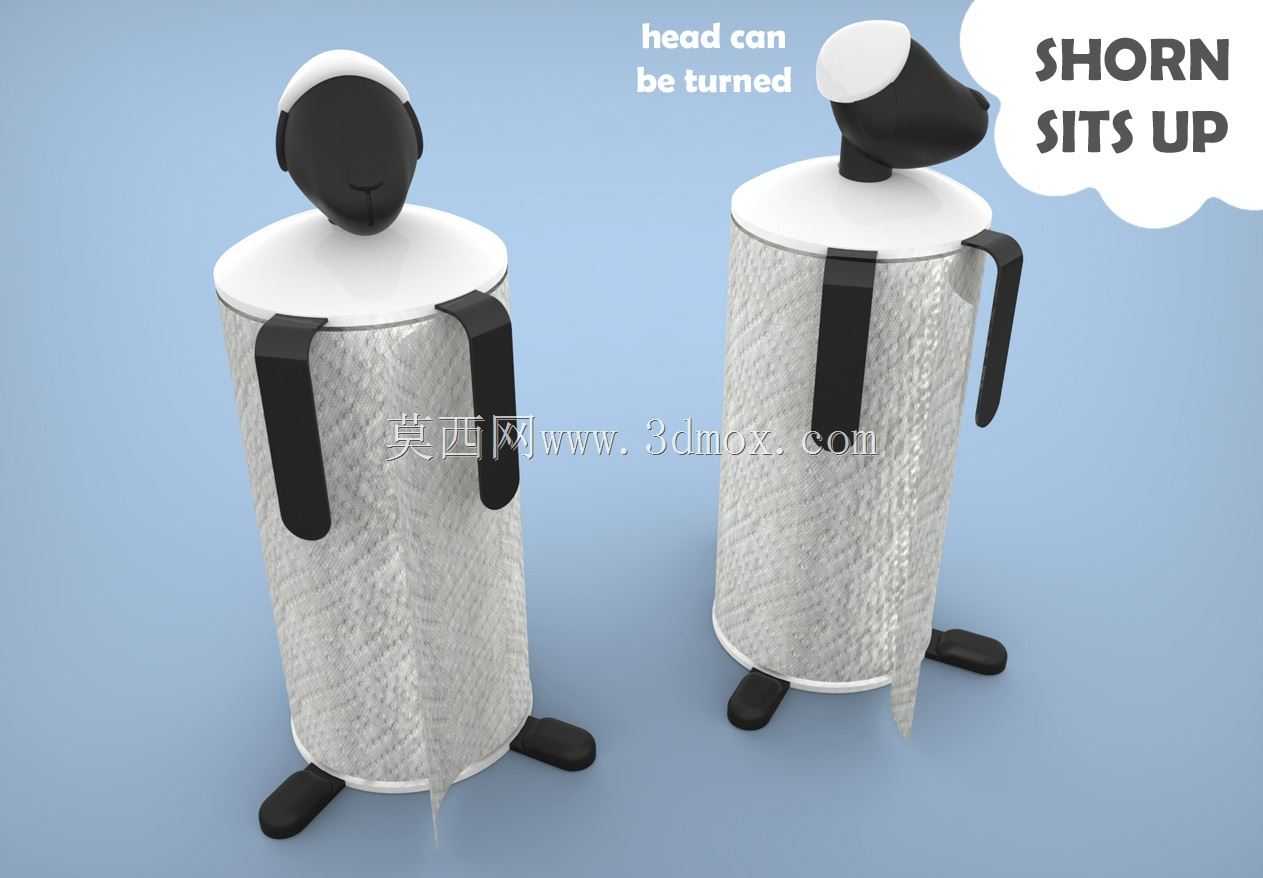

　　结构拆分来看，整个装置分为头部、上身主体、支撑腿、卷纸限位结构四个核心部分，上身主体采用中空注塑成型的圆柱腔体，直径刚好适配市售标准100mm直径的厨房卷纸，卷纸套入后依靠腔体侧壁做径向限位，不会在抽拉时左右晃动。头部做了可小角度翻转的铰接结构，这个结构并非单纯的造型装饰：当卷纸装入后，头部下压可以压住卷纸的最外层纸端，抽拉纸巾时能提供合适的阻尼，不会因为抽拉力道过大带出多余的纸巾，也能避免卷纸在闲置时因为台面吹风、误碰导致纸端松散垂落弄脏。支撑部分没有采用常规的整圈底座设计，而是做了三个带软胶垫的支腿，支腿向外倾斜15度布置，三个支撑点的外接圆直径达到140mm，比主体腔体直径更大，能保证抽拉纸巾时整个装置不会侧翻，支腿底部的软钢粉末涂层垫既可以增大和台面的摩擦力，又不会刮伤石英石、木质、玻璃等不同材质的台面，同时三个支腿的分体设计相比整圈底座能节省近40%的包装空间，运输时支腿可以和主体拆分平放，单套产品的包装体积压缩到原来的60%以下，能有效降低仓储和物流环节的成本，组装时只需要将支腿对准主体底部的卡扣按压卡入即可，不需要额外的螺丝或工具，普通用户十几秒就能完成组装。

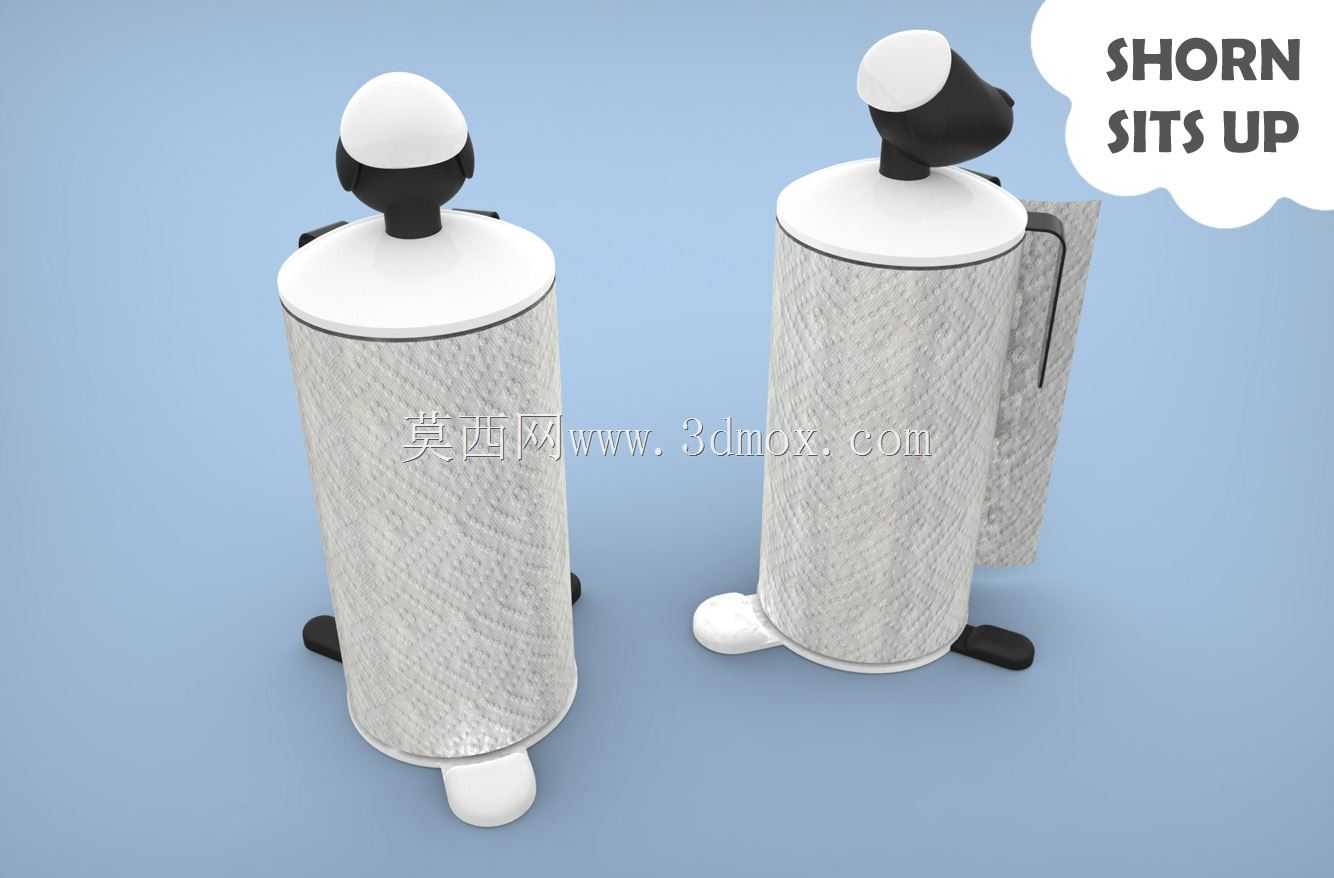

　　卷纸的更换逻辑也做了优化，不需要将整个头部完全拆下，只需要将头部向上翻转到最大角度，就可以将用完的纸筒从上方取出，新的卷纸顺着主体腔体套入后再将头部翻回压合即可，整个更换过程不需要拆分任何零部件，操作门槛极低。侧面预留的纸巾导出缝宽度控制在5mm，刚好能容纳单层纸巾穿出，同时能阻挡卷纸表面的浮尘落到纸卷上，在厨房多油烟的环境下也能减少纸巾被油烟污染的概率。材质选择上，主体和头部采用食品接触级的PP注塑材质，耐厨房常见的油污、清洁剂腐蚀，日常清洁只需要用湿抹布擦拭即可，支腿内部采用铝管做支撑芯，外部包覆软触材质，既保证了支撑强度，不会因为长期承重出现弯折变形，又能在视觉上形成差异化的质感，和纯白的主体形成搭配。

　　在实际场景测试中，这款装置除了放置厨房卷纸，也可以适配同直径的厨房保鲜膜套、一次性擦脸巾卷等卷状日用品，在卫生间台面、书房桌面也能使用，支腿的软胶垫在光滑的瓷砖、玻璃台面上也能保持足够的抓附力，抽拉纸巾时的阻尼感经过多轮调试，单手持物时单手抽拉就能顺利断纸，不需要另一只手扶住装置，适配烹饪时手上沾有油污、面粉等不方便双手操作的场景。结构设计上所有的棱边都做了R2以上的圆角处理，没有尖锐的边角，即使在台面被误碰倾倒也不会划伤台面或磕碰伤人，铰接位置的转轴采用阻尼结构，头部翻转时不会出现自由滑落的情况，长期使用也不会出现铰接松动的问题，整体的结构寿命按照日常每天抽拉10次计算，可以满足超过5年的使用需求，没有易损的弹簧、卡扣等需要更换的零部件，后期维护成本极低。
