直角式空心箱形管锁定连接结构

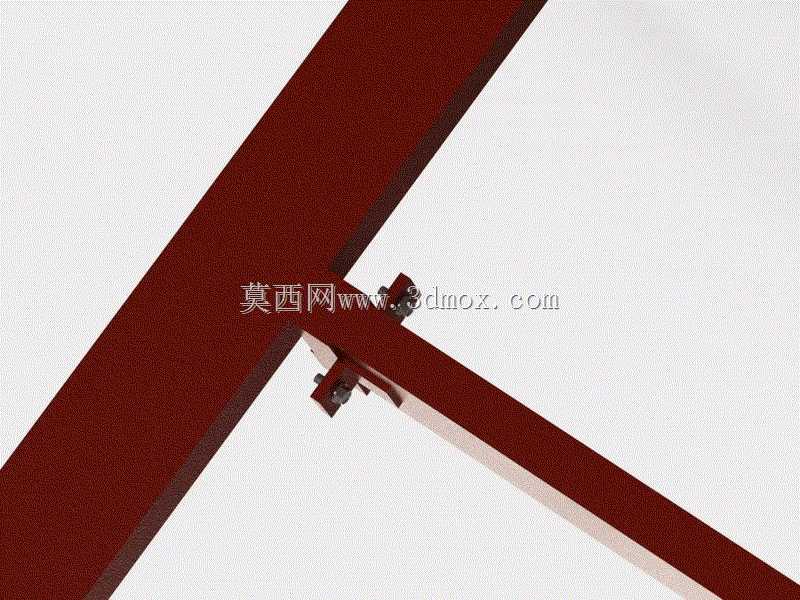

　　在工业框架搭建、仓储支架组装、轻型设备支撑结构的现场施工场景中，两根正交布置的空心箱形管的快速可靠连接，一直是影响装配效率与结构稳定性的核心环节。传统的焊接连接方式虽然强度足够，但存在现场动火作业受限、后期拆卸调整困难、焊后防腐层破坏需要二次处理等诸多弊端，而采用普通抱箍连接时，往往因为箱形管的直角棱边结构，出现抱箍贴合度不足、受侧向力时容易滑移偏转的问题，无法满足有一定载荷要求的正交管连接需求。这款直角锁定结构正是针对这类应用痛点开发的专用连接件，专门适配两根呈90度正交布置的空心矩形箱形管的锁紧固定，不需要在管材表面做打孔、焊接等预处理，就能实现两根管材的刚性锁定。从结构设计逻辑来看，这款锁定结构采用了分体式抱合的设计思路，

　　两个锁紧主体分别贴合两根箱形管的相邻外表面，每个锁紧面都做了与箱形管直角棱边完全匹配的90度内凹卡槽，安装时卡槽可以完全卡在箱形管的直角位置，从两个垂直方向对管材形成限位，避免连接件相对于管材发生转动或者滑移。连接部位采用螺栓副作为锁紧施力结构，拧紧螺栓时，两个锁紧部件会同步向接合面靠拢，让卡槽内壁与箱形管的外壁紧密压合，依靠接触面之间的静摩擦力实现两根管材的位置锁定，同时卡槽的直角结构可以承担部分剪切载荷，避免螺栓单独承受横向剪力，大幅提升连接的抗载荷能力。在实际安装使用过程中，这款锁定结构的安装边界十分灵活，不需要提前对管材做精准的定长裁切或者端面加工，只需要将两根箱形管按照需要的正交位置摆放到位，

　　把两个锁紧件分别卡在两根管材的接合位置，穿入螺栓并按照规定扭矩拧紧即可完成装配，整个过程不需要专用的大型工装，普通的活扳手或者套筒工具就能完成操作，后期如果需要调整框架的结构尺寸或者拆卸搬迁，只需要松开螺栓就能将连接件完整拆下，管材和连接件都可以重复利用，不会产生材料浪费。从外形尺寸的适配性来看，这款锁定结构的卡槽尺寸是按照常用规格的空心箱形管的外轮廓尺寸设计的，锁紧件的本体厚度经过力学计算优化，在保证足够结构强度的前提下，尽可能压缩了连接件的外凸尺寸，安装完成后连接件不会在管材外侧形成过大的突出结构，避免在后续安装外围护板、铺设台面附件时出现干涉问题。在实际的应用场景中，这类锁定结构可以广泛用于工业生产车间的物料周转架、

　　仓储区域的轻型货架、设备周边的安全防护围栏、展会现场的临时展架、小型自动化设备的支撑框架等多种场景，尤其适合需要快速搭建、后期可能需要调整结构布局的应用场合。相比传统的连接方式，这种直角锁定结构不需要破坏管材本身的结构完整性，不会在管材表面留下焊疤或者钻孔，能够完整保留空心箱形管原有的防腐涂层和结构强度，连接完成后两根正交管材的垂直度可以得到可靠保证，不会因为长期受载出现角度偏移的问题。在设计细节上，锁紧件与管材接触的内表面做了细微的防滑纹理处理，当螺栓拧紧到额定扭矩时，防滑纹理可以轻微嵌入管材表面的氧化层或者涂层内部，进一步提升接触面的摩擦系数，即使在受到一定的振动载荷或者冲击载荷时，连接件也不会相对于管材发生滑移，保证连接结构的长期可靠性。螺栓连接部位采用了标准的通用紧固件规格，在后期维护过程中如果出现紧固件丢失或者损坏的情况，可以很方便地采购到同规格的标准件进行替换，不需要专门定制特殊配件，降低了后期的维护成本。对于结构设计人员来说，在采用这类连接件搭建框架结构时，只需要按照选定的箱形管规格匹配对应型号的锁定件，在三维建模过程中可以直接调用该连接件的模型完成整体框架的虚拟装配，提前验证各个连接点的位置是否存在干涉，模拟不同载荷工况下的连接受力情况，大幅缩短框架类结构的设计周期，减少现场安装时出现的装配问题。
