不锈钢手动直通式球阀三维结构设计

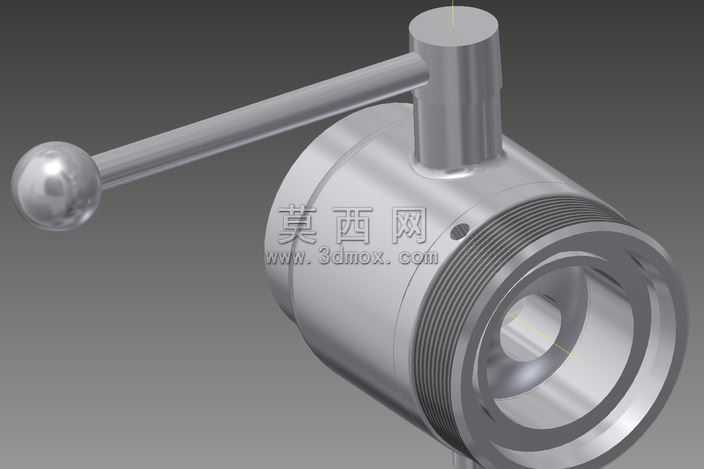

本作品为手动直通式不锈钢球阀的三维参数化建模成果，建模过程严格遵循阀门行业通用设计规范，以工业级不锈钢材质的实际应用场景为设计基准，完整还原了球阀的全部核心结构与装配关系。建模阶段首先完成整体结构的比例规划，确定阀体通径、壁厚、连接螺纹的标准参数，针对阀体部分采用旋转凸台特征生成主体轮廓，对外侧连接螺纹区域采用螺旋线扫描切除的方式生成标准管螺纹结构，保证螺纹参数与工业通用管道配件的适配性。球体作为球阀的核心截流部件，建模时严格保证球体通孔与阀体通径的同轴度，球体与阀杆的连接部位采用扁方定位结构，通过拉伸切除特征完成定位槽的加工，确保阀杆转动时可精准带动球体完成90度旋转动作，实现阀门的启闭控制。操作手柄采用长杆加球形端头的结构设计，建模时通过扫掠特征生成手柄杆身，球形端头采用旋转特征完成，手柄与阀杆的连接部位设置定位销孔结构，保证手柄与阀杆的传动可靠性，避免操作时出现打滑问题。材质渲染阶段，整体模型赋予哑光不锈钢金属材质，调整材质的反射率与粗糙度参数，模拟真实不锈钢铸件的表面质感，对螺纹、球体密封面等精细部位做局部材质细化，提升模型的真实感。结构设计上充分考虑球阀的实际工况需求，阀体内部流道做平滑过渡处理，减少流体流经阀门时的阻力损失，阀杆与阀体的配合部位预留密封件安装空间，符合实际球阀的密封结构设计逻辑。整体装配过程严格按照实际产品的装配顺序完成，各部件之间的配合间隙设置合理，既保证活动部件的转动灵活性，也还原了固定部件的装配紧固关系，模型可直接用于产品结构演示、装配工艺指导以及相关教学场景使用，完整呈现了手动球阀从结构设计到三维实现的全流程逻辑。
