手动直通式工业球阀三维结构设计

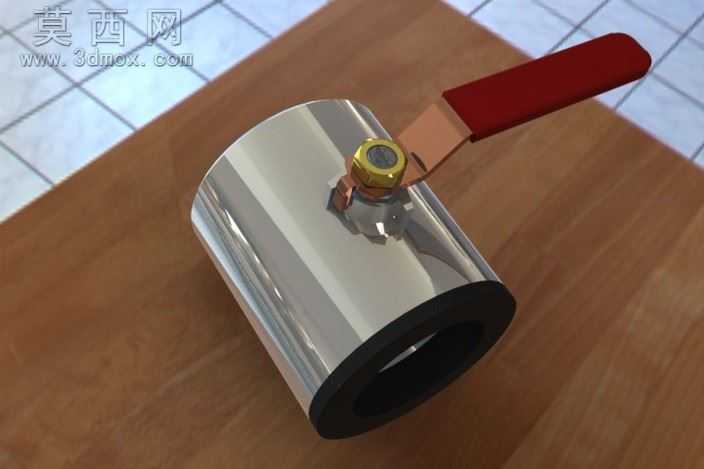

本作品为手动直通式球阀的三维建模渲染成果，建模阶段以工业常用球阀的实际尺寸比例为基准，先通过草图绘制勾勒出阀体的圆柱形主体轮廓，再依次构建内部球形阀芯、阀杆、手柄连接座、密封端圈等核心部件，各部件间严格按照实际装配关系设置配合约束，保证转动手柄时阀杆可带动阀芯完成90度旋转的启闭动作逻辑，还原球阀的真实运动特性。材质设置上，阀体主体采用抛光不锈钢材质，调整金属粗糙度参数至0.1左右，添加细微的环境反射效果，还原金属阀体光亮且带有轻微磨砂质感的真实表面状态；手柄部分采用哑光红色酚醛塑料材质，设置较低的反射率与较高的粗糙度，模拟工业阀门手柄防滑、绝缘的材质特性；阀杆顶部的压紧螺母采用黄铜材质，调整金属色泽为暖金色，与不锈钢阀体形成材质色彩区分；两端密封胶圈采用黑色丁腈橡胶材质，添加轻微的凹凸纹理模拟橡胶表面的细微质感。渲染阶段采用室内工作台场景，以柔和的顶光配合侧方补光，突出阀体金属表面的光影反射层次，同时清晰展现各部件的衔接结构：阀体为直通式圆柱结构，两端为管道连接端，内部球形阀芯带有贯通流道，阀杆从阀体顶部伸出连接红色扳动手柄，手柄与阀杆间通过铜质螺母锁紧固定，整体结构紧凑无冗余设计。设计思路围绕球阀在管路中控制流体通断的核心功能展开，建模时重点还原了球阀结构简单、启闭迅速、密封可靠的结构特点，各部件的尺寸比例均参考工业级球阀的通用规范，既保证外观的写实度，也还原了产品的结构合理性，可用于产品展示、结构教学、管路装配模拟等场景。
