心形绿宝石镶金戒指结构设计

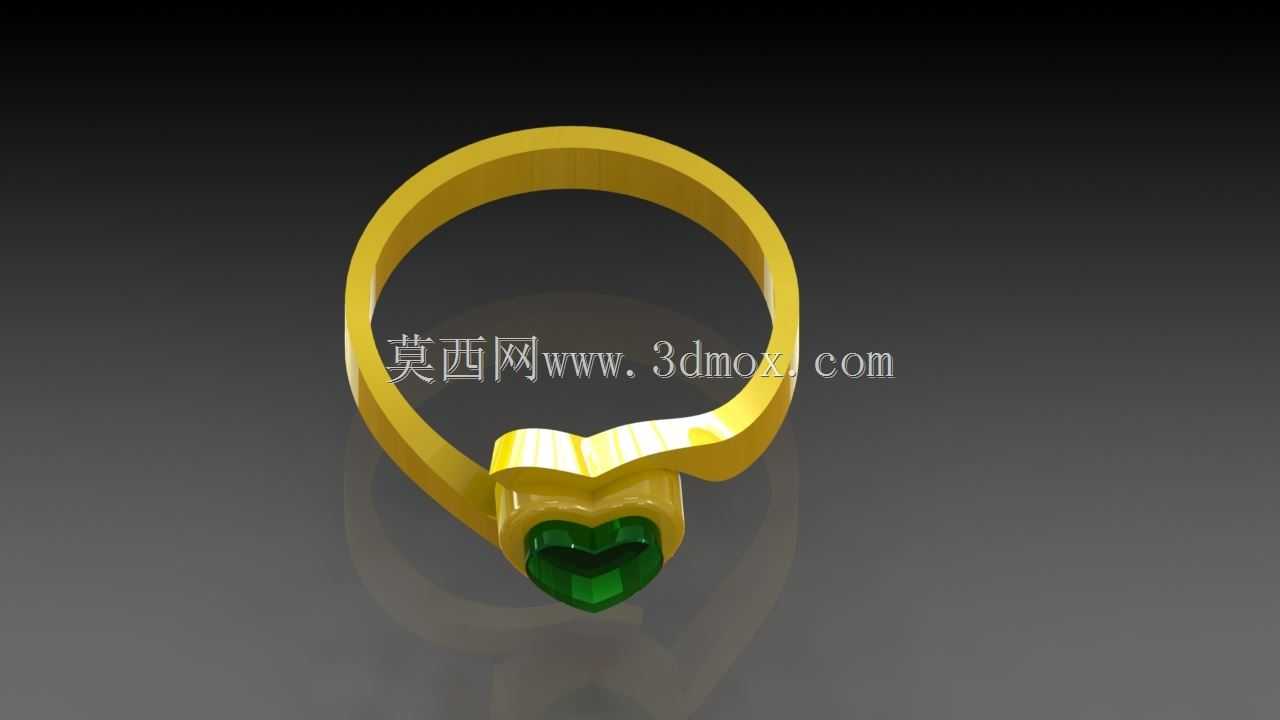

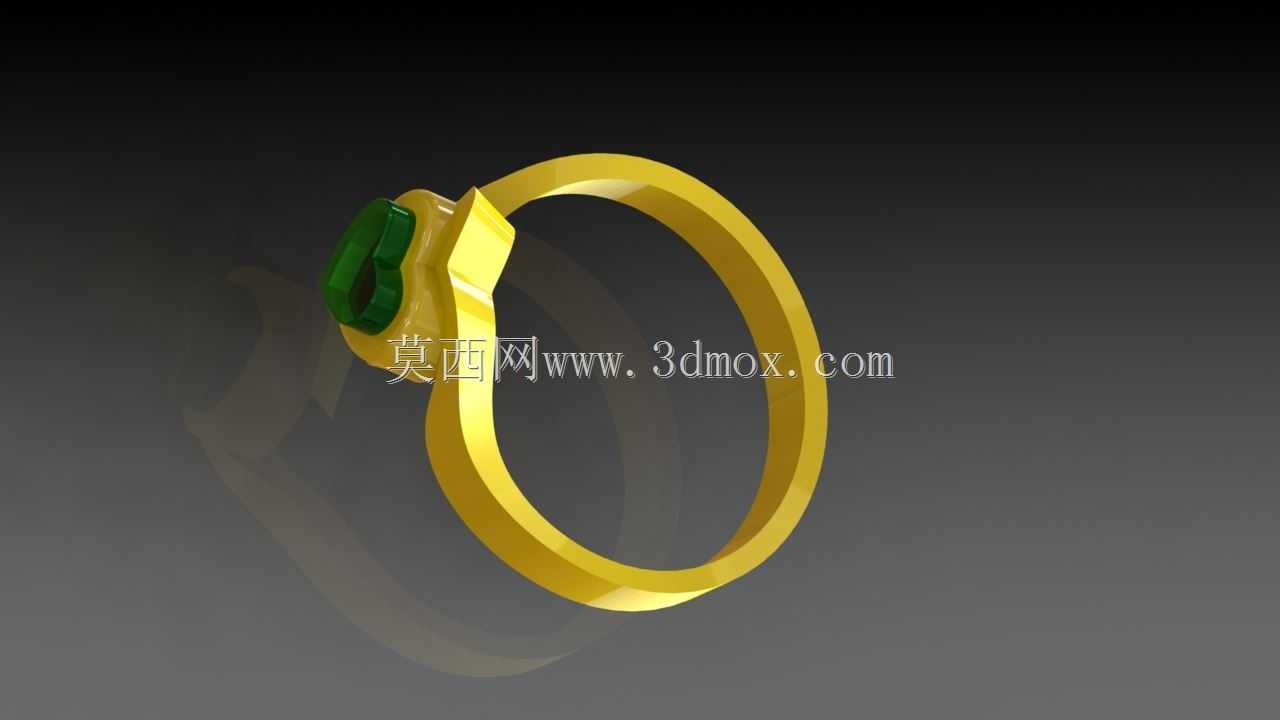

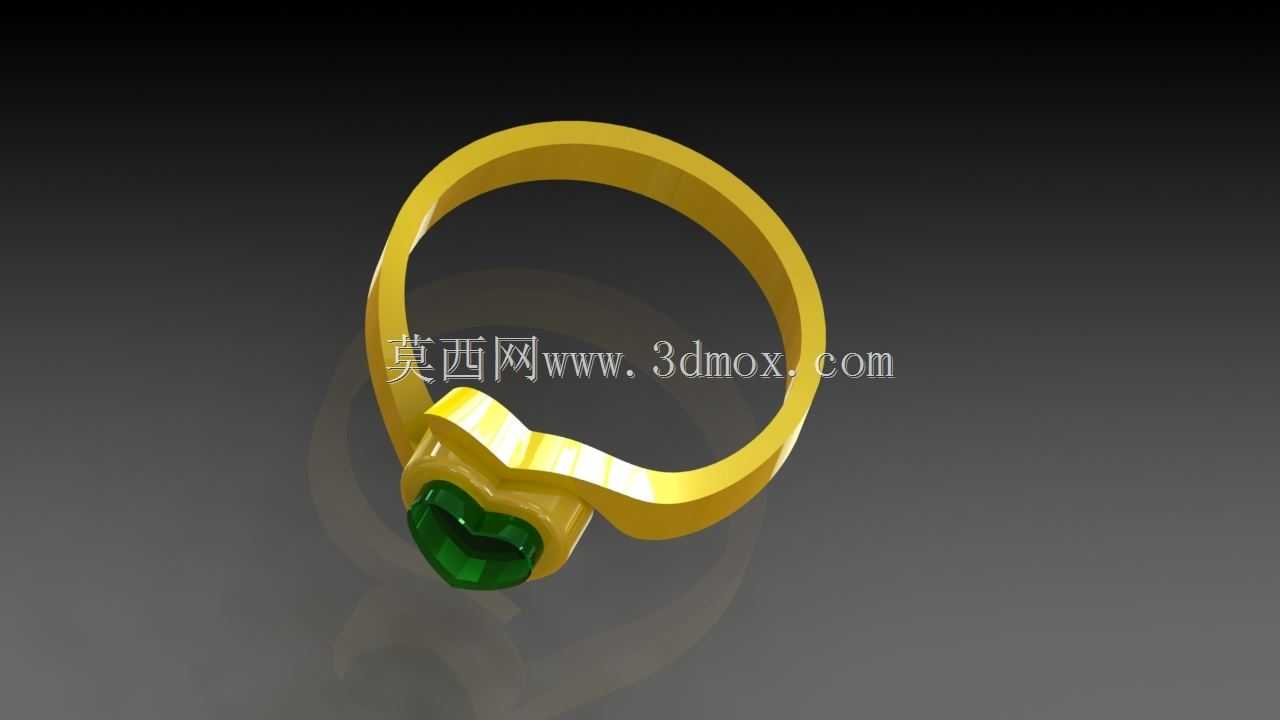

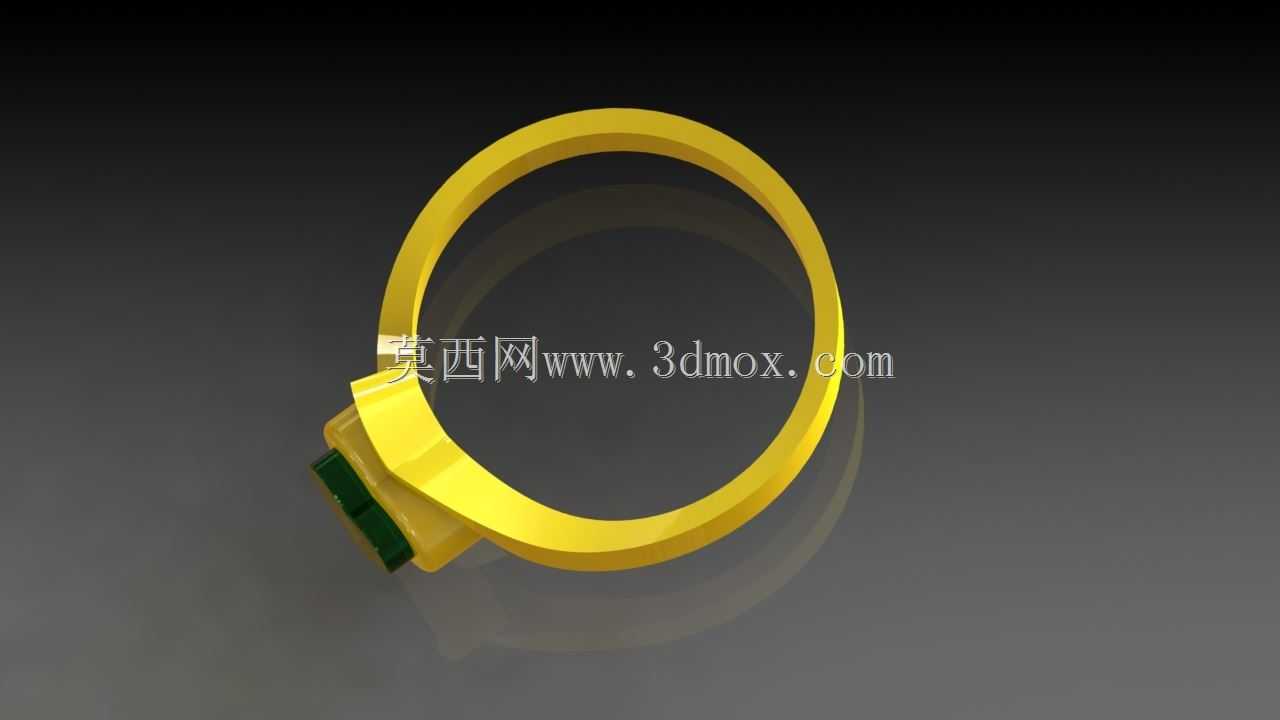

　　这款镶心形绿宝石的金戒指三维结构，主要面向珠宝首饰定制加工、首饰批量生产的结构打样场景，在珠宝加工的蜡模制作、失蜡铸造工序中可直接作为结构参考依据，也能为个性化首饰定制的客户沟通提供直观的结构展示载体，避免平面图纸无法清晰表达曲面衔接、宝石嵌合结构的问题。从实际佩戴用途来看，该结构兼顾日常佩戴的贴合度与装饰性，戒圈采用圆弧内圈设计，佩戴时与指腹的接触面积均匀，不会出现棱角硌手的问题，戒托顶部的宝石固定结构采用包镶+爪镶结合的形式，既能够保证心形绿宝石的固定强度，避免日常佩戴过程中宝石松动脱落，又能最大程度露出宝石的刻面，保证宝石的透光性与视觉展示效果。设计过程中首先确定了戒圈的适配尺寸基准，以常规成人女性指圈为参考，

　　戒圈内圈直径控制在17mm左右，戒圈截面采用2.5mm直径的圆弧截面，既保证戒圈的结构强度，不会因为日常磕碰出现变形，又不会因为戒圈过宽导致佩戴时的闷汗、卡指问题。戒圈与宝石镶口的衔接位置做了平滑过渡处理，没有出现结构突变的直角，一方面是避免佩戴时勾挂衣物、丝线，另一方面是减少铸造过程中应力集中的问题，降低铸件出现砂眼、变形的概率。心形宝石的镶口结构完全匹配心形刻面宝石的外形轮廓，镶口内壁做了0.1mm的让位台阶，宝石放入后台阶能够托住宝石的底尖，避免宝石底尖直接接触皮肤或者硬物出现磕碰碎裂，镶口顶部的四个固定爪分别对应心形宝石的四个弧面位置，爪的厚度控制在0.8mm，既保证足够的压紧力，又不会因为爪过粗遮挡宝石的展示面。

　　戒圈表面的曲面做了连续曲率处理，从镶口位置向戒圈底部平滑收窄，底部戒圈宽度收至2mm，符合手指弯曲时的皮肤形变规律，佩戴时握拳、弯曲手指不会出现戒圈卡压指根的问题。在结构的安装边界上，该戒指的整体外轮廓最大直径为21mm，镶口位置的最大突出高度为4mm，日常佩戴时不会因为突出过高频繁磕碰桌面、门把手等物体，降低宝石受撞击碎裂的风险。建模过程中对所有曲面做了G2连续处理，保证后续抛光工序中能够获得均匀的镜面效果，不会出现曲面棱线、凹凸不平的问题，镶口与戒圈的衔接位置做了0.3mm的圆角过渡，既提升佩戴的舒适度，也能避免抛光过程中出现打磨不到位的死角。宝石与镶口的配合间隙控制在0.05mm，配合珠宝加工常用的粘胶工艺，

　　能够保证宝石固定的牢固度，同时不会因为间隙过大导致宝石安装后出现歪斜、晃动的问题。从加工适配性来看，该结构完全适配失蜡铸造的工艺要求，所有结构的拔模角度都控制在1度以上，没有出现倒扣结构，不需要额外做抽芯结构就能完成蜡模的制作，后续的执模、抛光工序也没有难以加工的死角，能够有效降低加工过程中的工时损耗，适合小批量定制生产以及大规模批量生产的结构需求。
