在各类旋转传动设备中,这类深沟球结构的滚动轴承是应用覆盖范围最广的支撑类部件,从普通民用家电的电机输出端,到工业生产线的输送辊道、机床主轴的辅助支撑端、中小型减速机的输入输出轴定位,再到农用机械、工程机械的旋转铰接点位,都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时,将轴运转过程中的摩擦阻力降到最低,减少轴系回转过程中的能量损耗,同时约束轴的径向与少量轴向窜动,保证轴上齿轮、带轮、叶轮等工作部件始终处于设计要求的回转精度范围内,避免因轴系偏移导致的传动啮合异常、密封件磨损、部件碰撞等故障。

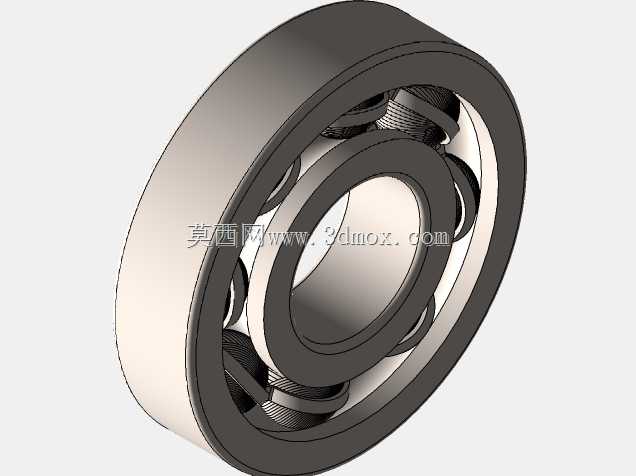

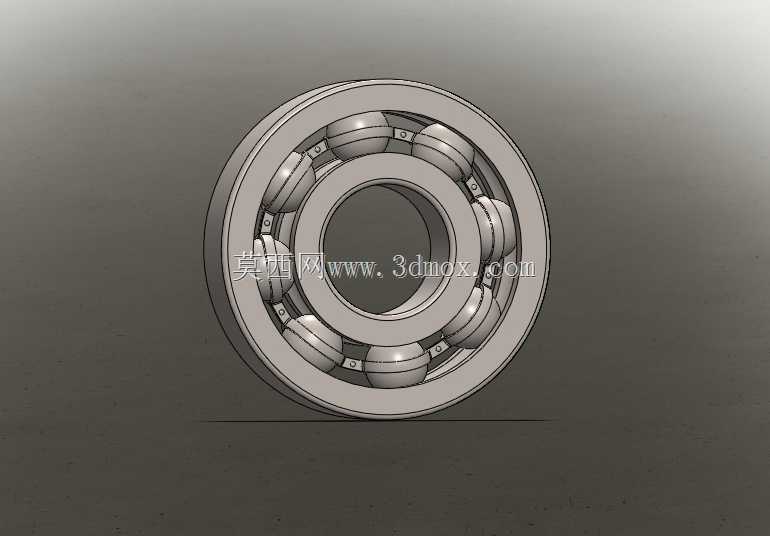

从结构设计逻辑来看,这个轴承的整体结构分为四个核心组成部分:内圈、外圈、滚动体、保持架。内圈通常与轴采取过盈配合随轴同步回转,内圈外侧加工有对应曲率的滚道,滚道的曲率半径略大于滚动钢球的半径,保证钢球在滚道内滚动时能形成均匀的接触应力带,避免应力集中导致的早期点蚀失效。外圈一般安装在轴承座或者设备壳体的安装孔内,多数工况下外圈保持固定,部分特殊工况下也会出现外圈回转、内圈固定的使用形式,外圈内侧的滚道参数与内圈滚道做匹配设计,保证钢球在内外圈滚道之间的滚动轨迹顺滑无卡滞。滚动体采用均匀的钢制球体,是承担径向载荷的核心元件,钢球的直径一致性、圆度误差直接影响轴承的运转平稳性与噪音水平,钢球的数量根据轴承的承载需求做匹配,数量越多承载能力越强,但过多的钢球会增加保持架的设计难度与运转过程中的摩擦损耗。保持架的作用是将所有钢球均匀分隔开,避免钢球在运转过程中相互接触摩擦,同时引导钢球在滚道内的正确位置,在轴承无载荷区引导钢球顺畅进出承载区,改善轴承内部的润滑与散热条件,这个模型里的保持架采用浪形冲压结构,是中小型深沟球轴承最常用的保持架形式,装配后通过铆钉将两片保持架铆合,兜孔刚好包裹住钢球的赤道位置,既留有足够的活动间隙保证钢球灵活滚动,又不会出现钢球脱出的问题。
从安装边界与尺寸配合来看,这类轴承的外形尺寸已经形成了标准化的系列参数,内圈内径是与轴配合的核心尺寸,配合公差需要根据载荷类型、转速高低做选择,重载荷、高转速工况下通常选择较紧的过盈配合,轻载低速工况可选择过渡配合方便拆装;外圈外径与壳体安装孔的配合则需要根据外圈是否回转调整,固定外圈的工况通常选择间隙较小的过渡配合,方便装配时的同轴度调整,同时允许外圈在热胀冷缩时有微小的轴向窜动空间避免卡滞。轴承的宽度尺寸决定了轴系的轴向支撑跨距,跨距大小直接影响轴系的刚性与临界转速,设计选型时需要根据轴的受力弯矩计算结果匹配合适宽度的轴承型号。安装过程中需要注意,压装轴承时的施力点必须对应配合的套圈,装内圈时只能对内圈端面施力,装外圈时只能对外圈端面施力,禁止通过滚动体传力导致滚道压痕损伤,影响后续使用精度与寿命。
在实际使用场景中,这类轴承可以承受主要的径向载荷,同时也能承受一定量的双向轴向载荷,当设备存在轴系热伸长导致的轴向位移时,这类轴承也可以作为游动端支撑使用,允许内圈相对外圈有一定的轴向位移量,补偿轴系的热变形量。相比滑动轴承,这类滚动轴承的启动摩擦阻力更小,运转精度更高,维护保养更方便,润滑方式可以选择脂润滑或者油润滑,低速工况下填充一次润滑脂可以维持较长时间的运转,高速工况下采用油润滑可以同时带走轴承运转产生的热量,降低工作温度提升极限转速。设计建模过程中,需要严格保证滚道的曲率与钢球的相切关系,保持架兜孔与钢球的间隙符合装配要求,内外圈的倒角尺寸符合安装引导的标准要求,避免装配时倒角过小导致的安装卡滞、密封件刮损等问题,同时所有回转面的同轴度、滚道的表面粗糙度都需要在建模时标注对应的设计要求,为后续的加工生产提供准确的参考依据。
