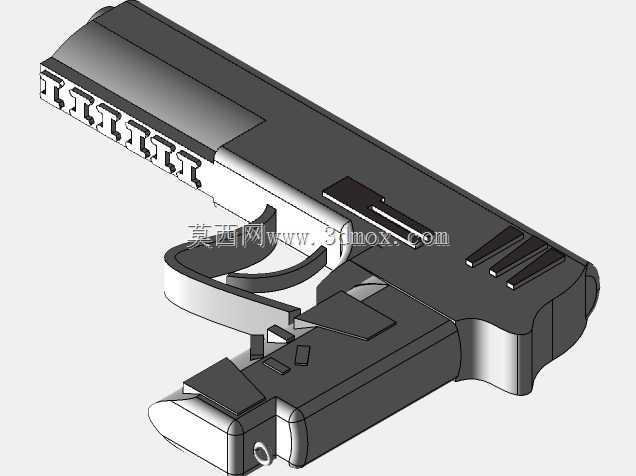

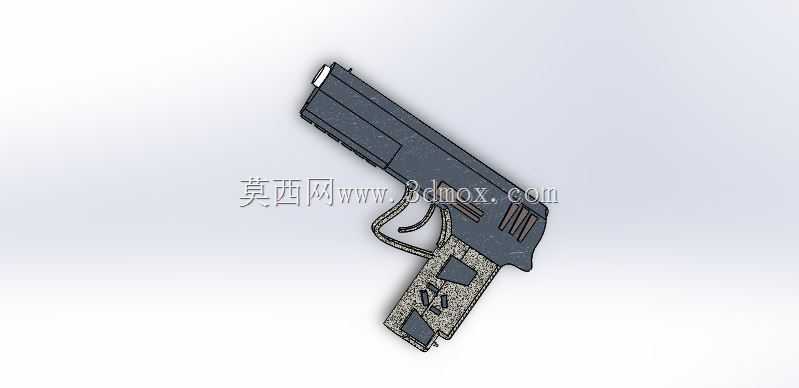

瓦尔特P99手枪结构三维建模设计

　　在轻武器结构设计领域，手枪类产品的三维建模需要兼顾人机工程、结构可靠性与装配合理性，本次建模的瓦尔特P99手枪结构，可用于轻武器原理教学、战术装备模拟仿真、影视道具结构参考等多个场景。从实际用途来看，该型手枪作为经典的半自动手枪结构，常被应用于警用配枪参考、民用射击运动装备结构研究、战术训练模拟器材开发等方向，建模过程中完整还原了其核心的自动机结构、击发机构、弹匣供弹结构以及握把人机曲面，能够为相关结构设计人员提供直观的装配参考。

　　从功能特性层面来看，建模过程中重点还原了该型手枪的枪管短后坐自动结构、击针击发机构、双动/单动发射模式对应的内部传动结构，同时保留了套筒座、套筒、枪管、复进簧组件、弹匣组件、扳机组件等核心部件的独立装配关系，每个部件的配合间隙都参考实枪的装配公差进行设定，比如套筒与套筒座的导轨配合间隙控制在0.02-0.04mm区间，既能够模拟实际枪械的滑动顺畅度，也能在虚拟仿真中还原部件运动的卡滞风险点，方便设计人员进行结构优化验证。握把部分的曲面建模参考了实枪的人机工程设计，握把角度设置为110度左右，适配多数使用者的自然持握角度，握把表面的防滑纹理结构也做了等比例还原，可用于3D打印制作握持手感验证样件，不需要二次调整曲面参数。

　　设计思路上，本次建模采用自底向上的装配建模逻辑，先完成各个核心零件的参数化建模，再按照实枪的装配顺序进行约束配合，所有运动部件都添加了符合实际运动逻辑的自由度约束，比如套筒仅保留沿枪管轴线方向的滑动自由度，扳机保留绕固定销轴的转动自由度，击针保留沿击发方向的滑动自由度，能够直接导入动力学仿真软件进行击发过程、供弹过程的运动模拟。在零件建模阶段，对易磨损的受力部件比如闭锁凸笋、抽壳钩、扳机簧定位槽等结构做了细节强化还原，能够直观展示这些部位的受力接触面形态，方便相关人员进行结构强度校核时的受力面选取。

　　外形尺寸与安装边界方面，建模严格参考实枪的尺寸参数，全枪长度控制在180mm左右，枪管长度约102mm，套筒宽度29mm，握把厚度32mm，高度135mm，所有部件的装配边界都做了干涉检查，不存在部件运动过程中的硬干涉问题。弹匣部分还原了双排单进的供弹结构，弹匣容弹量对应的托弹簧行程、抱弹口尺寸都按照实枪参数设定，可用于供弹故障模拟分析。套筒前部的防滑槽、后部的待击指示器结构、扳机护圈的外形轮廓都做了精准还原，既满足外观仿真的需求，也能为相关道具制作、训练器材开发提供准确的尺寸参考。对于需要进行二次开发的设计人员，该模型的所有特征都保留了参数化建模的历史记录，可直接修改对应参数调整握把大小、套筒长度等尺寸，适配不同的使用场景需求，比如开发训练用模拟枪时，可直接调整枪管内径尺寸适配激光发射模块的安装，不需要重新进行整体结构重构。
