斜向侧吹气CNC加工辅助喷嘴结构

　　在数控加工现场，切屑堆积、切削液残留是影响加工精度与刀具寿命的常见问题，这款斜向侧吹结构的气嘴，正是针对CNC加工工位的吹扫需求设计的专用辅助部件。不同于常规直吹气嘴的气流走向，该结构采用主管路斜向引出侧吹支路的设计，主气路沿轴向延伸对接设备供气端，侧支路以固定夹角斜向指向加工区域，能够在不占用刀具走刀空间的前提下，将压缩空气精准导向刀尖切削位置。

　　从实际应用场景来看，这类气嘴可直接安装在CNC加工中心的工作台侧方、主轴旁侧的供气接口上，也可适配工装夹具的预留气路安装位，适配立式加工中心、数控铣床、精雕机等多类带压缩空气供给的机加工设备。实际使用过程中，气流可同时覆盖刀具切削刃与工件加工面，一方面及时吹走刚产生的带状、粉状切屑，避免切屑缠绕刀具造成的崩刃、工件表面刮伤问题，另一方面可吹散附着在工件表面的切削液雾，减少加工完成后工件表面的积液残留，降低后续清理的工作量。

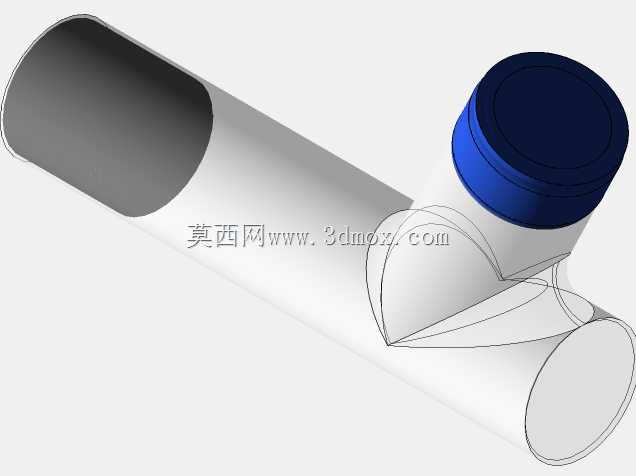

　　设计层面，该结构整体采用等径主管加斜向支管的一体化构型，主管两端分别设置连接段与气流导出段，进气端的蓝色密封段可适配标准快插气管接头，保证供气时的气密性，避免压缩空气泄漏导致的吹扫压力不足。斜向支管与主管的衔接位置做了平滑过渡的流道设计，没有直角弯折结构，能够最大程度降低压缩空气在流道内的压力损失，保证出口处的气流流速满足吹扫要求。主管末端的深色段为安装定位段，可通过卡箍、螺纹连接等方式固定在设备机架或工装支架上，安装后不会因气流反冲出现位置偏移。

　　从安装边界来看，该气嘴整体为细长杆状结构，径向尺寸较小，安装时仅需在固定位置预留对应管径的安装空间即可，不会与加工过程中的刀具运动路径、工件装夹空间产生干涉。斜向支管的出气角度经过实际加工场景验证，当主管沿平行于工作台面方向安装时，出气口刚好对准常规立铣刀的刀尖切削区域，无需额外调整角度即可实现有效吹扫，若有特殊加工工位的角度需求，也可通过调整主管的安装旋转角度，微调侧吹气流的指向，适配不同高度的工件加工需求。

　　结构细节上，支管与主管的连接位置做了加强筋过渡处理，避免长期受气流冲击或安装磕碰导致的焊缝、衔接处开裂问题，整体结构无多余的突出棱角，安装和调整时不会刮擦操作人员或设备管线。流道内壁做了光滑处理，减少压缩空气携带的杂质在流道内堆积的概率，降低气嘴堵塞的维护频率，适配机加工车间常规的压缩空气供气压力范围，无需额外加装调压元件即可稳定工作。

　　在实际加工验证中，这类斜吹结构相比直吹气嘴，能够避开刀具与工件的遮挡区域，直吹切削位置的切屑堆积点，在深槽加工、型腔铣削等切屑容易堆积的加工工序中，吹扫效果提升明显，可有效减少因切屑卡滞导致的进给停顿、刀具磨损加快问题，同时也能减少切削液被高速旋转的刀具甩溅到设备观察窗的情况，方便操作人员实时观察加工状态。
