家用手动柑橘榨汁器结构设计方案

　　在日常家用食品处理场景中，小型手动榨汁器具的使用频率一直处于较高水平，尤其是针对柑橘类水果的鲜榨需求，这类器具无需电力驱动，操作门槛低，清洗维护便捷，适配普通家庭、小型饮品店前台、户外露营等多种无供电或追求低噪音操作的场景。本次设计的柑橘榨汁部件，核心功能是通过手动按压旋转的方式，将柑橘类半果的果肉纤维挤压破碎，使果汁通过滤孔分离流出，果籽与大块果渣被阻隔在滤层上方，实现汁渣的快速分离。

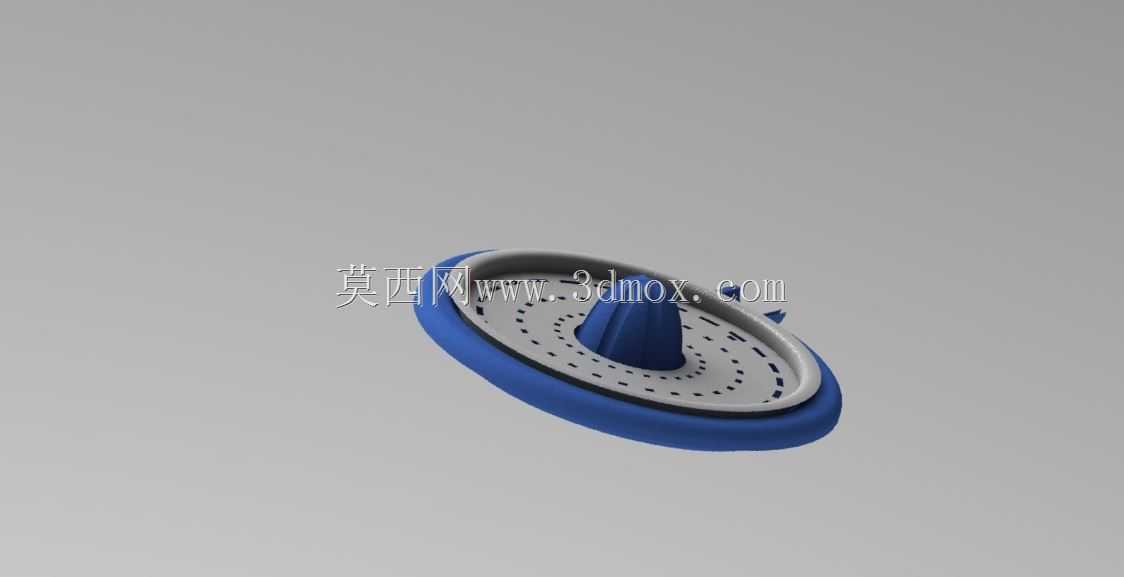

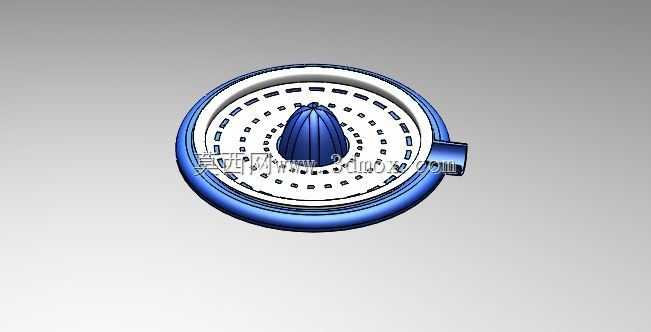

　　从功能实现逻辑来看，整个部件的核心受力区域为中心的锥形凸台，该凸台表面设置有均匀分布的竖向导流棱，当用户将半颗柑橘切面朝下扣在凸台上施加向下压力并做周向旋转时，凸台棱边会嵌入果肉组织，配合按压的作用力破坏果肉的囊胞结构，让果汁顺着棱边的导流槽向下流动。凸台外围的环形滤板区域，均匀排布了直径渐变的滤孔，靠近凸台根部的滤孔直径稍大，便于快速导排浓度较高的果汁，靠近外圈的滤孔直径逐步缩小，避免小块果渣随果汁流入下方接汁区域，滤板整体带有3度左右的锥面倾角，从中心向外圈逐步降低高度，让流到滤板上的果汁可以依靠重力自然向外侧的环形集液槽汇聚，不会在滤板表面形成积液残留。

　　设计过程中首先考虑的是操作的人机工程适配，中心凸台的高度设置为42mm，锥度为1:2.5，这个尺寸既可以适配直径在50mm到90mm之间的常见柑橘类水果，包括普通蜜橘、橙子、柠檬等不同品类，不会出现凸台过短无法深入果肉、或者凸台过高导致小尺寸水果放置不稳的问题。外圈的环形握持边宽度设置为18mm，边缘做了R3的圆角过渡，用户在按压旋转时可以扶住外圈保持器具稳定，不会因为边缘锋利划伤手部。整个部件的最大外轮廓直径为180mm，放置在常规厨房台面、餐桌表面时不会占用过多操作空间，底部设置有宽度为12mm的环形支撑边，支撑边的底面做了0.5mm的内凹处理，使用时可以在支撑边下方放置硅胶防滑垫，或者直接依靠支撑边与台面的接触摩擦力保持稳定，按压过程中不会出现滑移偏移的问题。

　　材质选择上，与水果直接接触的滤板、凸台区域采用食品级接触材质，外圈的蓝色握持层采用软质包覆设计，提升握持时的摩擦力，同时降低冬季使用时的冰凉触感。结构装配层面，整个榨汁部件为分体式组合结构，滤板与下方的集液环采用卡扣式连接，用户使用后可以直接拆开分别清洗，不存在清洁死角，避免果渣残留滋生细菌。滤孔的排布经过多次迭代调整，相邻滤孔的中心距设置为8mm，既保证了足够的通流面积，提升榨汁时的出汁效率，又保证了滤板整体的结构强度，在用户施加最大150N的按压力时，滤板的最大变形量不超过0.2mm，不会出现滤板凹陷断裂的问题。

　　从实际使用的工况来看，这类手动榨汁部件的受力属于周期性的交变载荷，用户每次按压旋转的作用力大概在50N到120N之间，因此在结构设计时，凸台与滤板的连接位置做了R5的圆角过渡，避免应力集中导致的根部断裂问题，经过反复的结构仿真验证，该位置在1000次循环按压测试下，应力值始终低于材质的许用应力阈值，满足长期使用的耐久性要求。集液槽的深度设置为6mm，可以在榨汁过程中暂存约80ml的果汁，避免果汁溢出到台面上，集液槽的一侧设置有宽度为10mm的导流口，用户榨完果汁后可以直接倾斜部件，让集液槽内的果汁顺着导流口流入容器，不会出现沿外壁流淌的问题。

　　在安装边界方面，该榨汁部件可以单独作为手动榨汁器使用，也可以适配配套的接汁杯，接汁杯的上口内径设置为182mm，刚好可以容纳榨汁部件的支撑边嵌入，嵌入深度为5mm，组合使用时整体高度为110mm，可以直接放入普通家用橱柜的抽屉层、冰箱门侧搁架中存放，不会占用过多储物空间。针对不同用户的使用习惯，部件的旋转阻尼经过优化，凸台表面的棱边高度设置为2mm，既可以有效带动果肉旋转提升出汁率，又不会因为棱边过高导致旋转阻力过大，让手部力量较小的用户也可以轻松操作。同时滤孔的边缘做了钝化处理，不会在清洗过程中划伤清洁用的海绵或者用户的手指，细节处理完全贴合家用厨具的使用安全要求。
