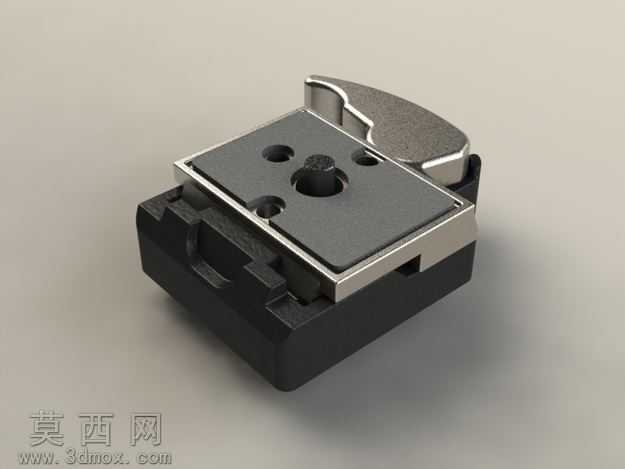

曼富图323RC2快装板锁紧释放组件

本模型为摄影支撑系统配套的快装锁紧释放组件，对应曼富图323RC2规格快装板结构，采用三维建模软件完成全参数化设计，完整还原了该快拆组件的装配关系与功能细节。建模过程中首先对产品的功能逻辑进行拆解，将整体结构分为底座锁紧模块、扳扣释放模块、快装板定位模块三个核心部分，每个零件均按照实物的尺寸比例进行1:1绘制，确保各部件的装配公差符合实际生产的配合要求。材质渲染阶段针对不同部件的材质特性做了区分处理：底座主体采用玻纤增强尼龙材质，渲染时调整了漫反射粗糙度参数，还原工程塑料哑光磨砂的质感，同时添加了细微的表面颗粒纹理提升真实感；上部的锁紧扳扣与定位边框采用锌合金镀铬工艺，渲染时设置了合适的金属反射率与高光参数，还原金属件的亮面质感与边缘倒角的反光效果；快装板安装面的防滑橡胶垫则调整了材质的软质属性与漫反射颜色，还原橡胶件的哑光防滑特性。结构设计上完整复刻了该快拆组件的核心功能：扳扣抬起时锁紧机构自动松脱，可快速装入对应规格的快装板，扳扣压下时内部的楔形锁紧块自动顶紧，实现快装板的无间隙锁紧，同时模型还原了快装板上的定位销孔与安装螺丝孔结构，确保与相机、云台的安装接口完全匹配。建模过程中对内部的锁紧滑块、复位弹簧等易忽略的小零件也做了完整建模，清晰展示了快拆结构的运动原理，扳扣的旋转行程、锁紧块的移动距离均按照实际产品的活动范围做了运动仿真约束，可直观演示快装板的装入、锁紧、释放全流程动作。整体模型装配关系清晰，无干涉错面问题，既可以作为摄影器材结构设计的参考案例，也可用于摄影配件的定制改装、3D打印替换件制作的设计参考，帮助设计者理解快装锁紧结构的设计逻辑，掌握摄影支撑配件的公差配合与材质选型要点。
