标准拉杆式气动气缸三维结构模型

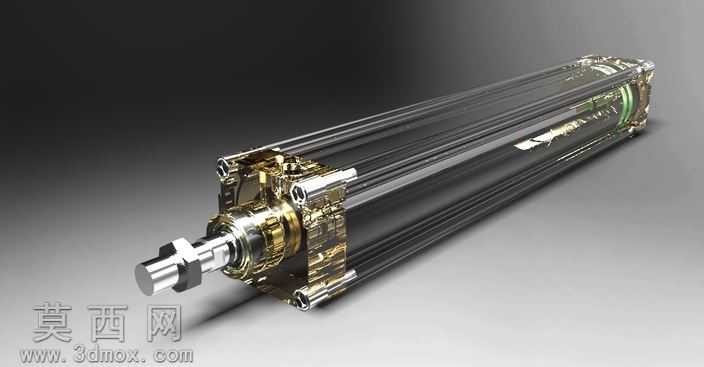

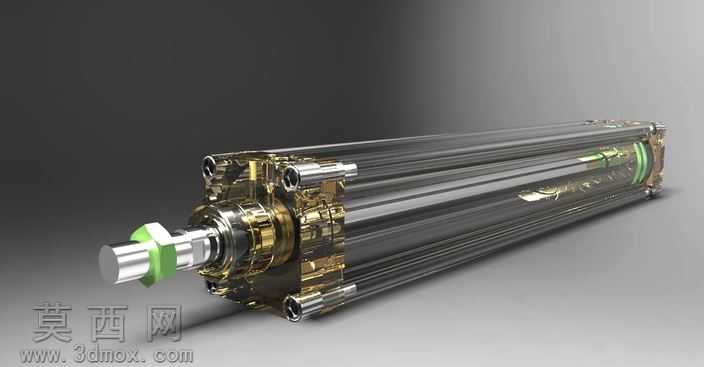

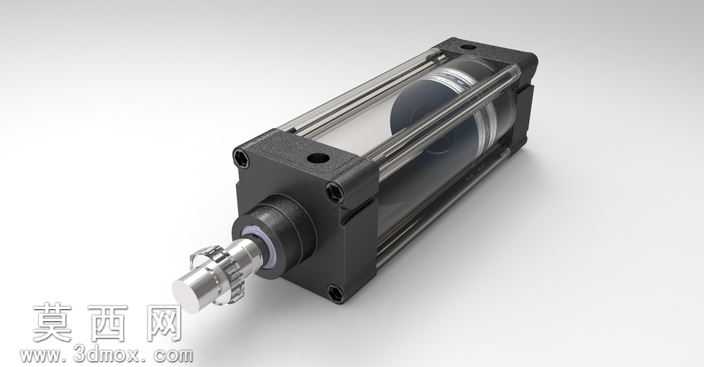

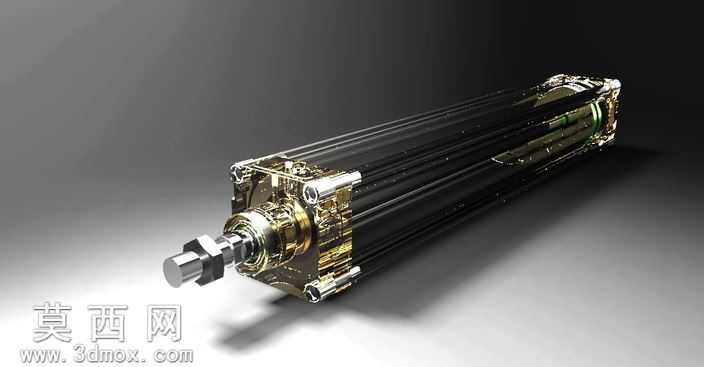

本模型为标准拉杆式气动执行气缸，建模过程严格遵循气动元件通用设计规范，以真实工业级SC系列拉杆气缸为原型进行1:1比例还原，整体结构完整无缺失，可直接用于气动回路虚拟仿真、设备布局装配演示、气动系统教学演示等场景。建模阶段优先采用参数化特征建模逻辑，对气缸的各个组成部件进行独立零件建模后完成总装配，各零件间保留真实的装配约束关系，可实现虚拟拆解与装配动画制作，方便使用者清晰理解气缸的内部构造与装配逻辑。模型的端盖部分采用硬质阳极氧化铝材质渲染，还原了工业气缸端盖哑光磨砂的金属质感，表面的安装孔位、定位槽、气路接口均按照真实产品尺寸进行绘制，端盖与缸筒的密封槽结构也做了精细化还原，能够直观展示气缸的静密封设计位置。缸筒部分采用高透钢化玻璃材质进行半透明渲染处理，可清晰观察到气缸内部的活塞组件、缓冲柱塞、导向环等内部结构，活塞上的双向密封圈、耐磨导向带均做了独立建模，还原了活塞在缸筒内的动密封结构设计，能够直观展示气缸的动力传递路径。活塞杆部分采用抛光镀铬不锈钢材质渲染，还原了活塞杆表面高光镜面的金属质感，活塞杆端部的外螺纹连接段、锁紧螺母结构均按照标准尺寸绘制，可直接匹配标准规格的气缸安装附件。四根平行布置的钢制拉杆做了镀锌金属质感渲染，拉杆两端的锁紧螺母、防松垫片均完整建模，还原了拉杆式气缸通过拉杆拉紧前后端盖实现缸筒密封的经典结构设计。前端盖处的活塞杆防尘圈、导向套结构也做了细节刻画，能够展示气缸前端的防尘与导向设计逻辑。整体模型渲染采用工作室柔光布光方案，突出金属部件的质感差异与结构轮廓，各部件间的配合间隙、倒角、工艺圆角均按照机械加工工艺要求进行还原，没有出现结构干涉、特征缺失的问题，模型的结构比例协调，外观还原度高，既可以作为气动系统设计的参考模型，也可用于机械专业气动传动课程的教学演示素材，帮助学习者快速理解拉杆式气缸的工作原理与结构组成。
