液压破碎作业用锤头结构三维设计

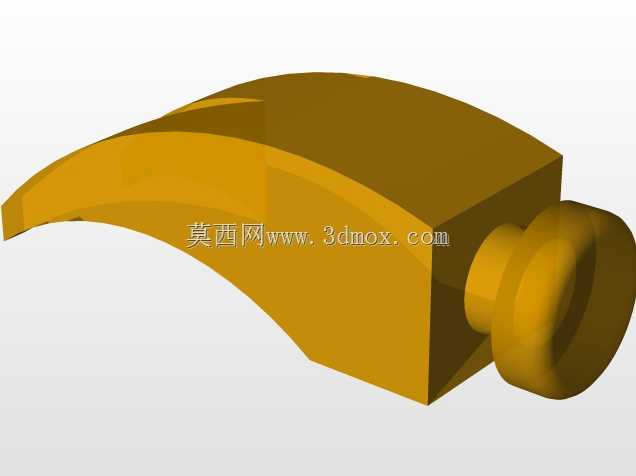

　　在矿山开采、建筑拆除、路面破碎、隧道掘进这类需要高频冲击破拆的作业场景里，液压锤的锤头是直接接触作业面、传递冲击能量的核心执行部件，其结构设计合理性直接决定破拆效率、部件使用寿命与作业安全性。不同于手动敲击用的普通锤头，液压锤总成配套的锤头需要持续承受液压系统输出的高频往复冲击载荷，同时还要应对破碎过程中接触硬质岩石、混凝土构件时产生的不规则反作用力，因此在结构构型上做了针对性的优化设计。从结构构型来看，该锤头整体分为三个功能区段：一端是与液压锤活塞输出端对接的连接段，采用带环形限位凸台的柱形结构，凸台的尺寸公差经过严格匹配，既可以保证锤头安装后与活塞输出轴的同轴度，避免冲击过程中出现偏载导致的活塞密封件磨损、锤体内部衬套偏磨问题，

　　又能在高频往复运动中起到轴向限位作用，防止锤头在冲击反力作用下从安装位脱出。中间段是锤头的主体传力区段，采用了变截面的弧形过渡构型，而非等直径的直柱结构，这种设计一方面可以优化冲击载荷的传递路径，让活塞输出的冲击能量沿着弧形结构面均匀传导至作业端，减少应力集中导致的锤头本体开裂风险，另一方面弧形外廓可以在锤头往复运动时减少与锤体前端导向套之间的卡滞概率，即便作业过程中有少量碎石粉尘进入导向套间隙，弧形面也能起到一定的导排作用，降低运动副的磨损速率。作业端是直接接触破碎物料的冲击区段，采用了大厚度的块状构型，端面做了小角度的倒角处理，避免初始接触作业面时因棱角应力集中导致的端部崩缺，同时块状结构的厚度设计充分考虑了耐磨损耗余量，

　　在长期冲击磨损后仍能保留足够的结构强度，不需要过早更换部件。在安装边界设计上，连接段的柱体直径、环形凸台的宽度与轴向位置都严格匹配对应吨位液压锤的前端安装腔尺寸，安装时不需要额外做结构改制，直接将连接段插入锤体前端的安装位，配合固定销即可完成锁紧，安装后的锤头轴向窜动量控制在极小的公差范围内，避免冲击过程中因窜动产生的额外冲击载荷损伤锤体内部构件。从实际作业的适配性来看，这种结构的锤头可以适配多种破拆工况：在矿山二次破碎作业中，面对硬度较高的原矿石，锤头的弧形传力结构可以将冲击能量更集中地传递到矿石接触点，减少能量在锤体自身结构上的损耗，提升单次冲击的破碎效果；在建筑拆除作业中，面对钢筋混凝土构件，

　　较厚的块状作业端不会因为接触钢筋而出现快速崩损，能够持续完成混凝土破碎、钢筋剥离的作业流程；在市政路面破碎作业中，锤头的结构强度可以应对沥青路面、水泥稳定层、硬质路基的多层作业面冲击，不会因为作业面硬度变化出现结构失效。设计过程中还充分考虑了维护便利性，锤头的连接段与主体段采用一体化构型，没有额外的拼接焊缝，避免了焊缝位置在高频冲击下出现疲劳开裂的问题，整体结构没有复杂的内腔或者异形沟槽，日常作业后只需要清理表面附着的渣土、检查连接段的磨损情况即可，不需要做复杂的养护操作。另外，锤头的外廓尺寸经过优化，在保证足够结构强度与冲击质量的前提下，尽可能压缩了非功能区段的体积，既不会因为质量过大导致液压锤的冲击频率下降，也不会因为质量过小导致单次冲击的动能不足，匹配液压系统的输出参数后，可以让设备处于最优的作业效率区间。在导向配合方面，锤头主体段的弧形外廓与锤体前端导向套的配合间隙经过合理设定，间隙过小会导致粉尘进入后出现卡滞，间隙过大会导致锤头运动时出现偏摆，弧形面的设计可以让配合间隙在整个运动行程中保持均匀，即便导向套出现少量均匀磨损，也不会影响锤头的运动同轴度，延长导向套与锤头的整体使用寿命。
