设备用快速复位返回机构三维设计

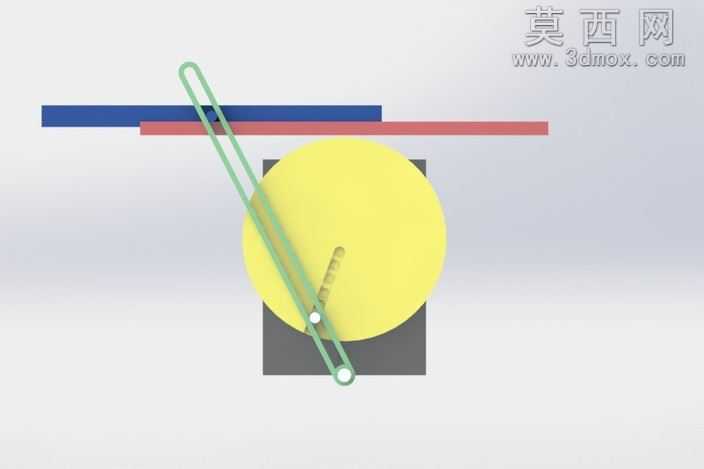

本作品为面向工业设备配套设计的快速返回机构三维模型，整体建模过程严格遵循机械设计规范，在三维软件环境中完成全参数化草图绘制、特征建模与虚拟装配，所有零部件的尺寸公差、配合间隙均按照实际机械加工的工艺要求设定，确保模型可直接对接后续的工程图导出与生产加工环节。模型的核心运动单元采用长条形连杆与回转圆盘的组合结构，建模时对连杆的铰接孔位、圆盘的偏心安装位置做了精确的参数约束，能够完整模拟机构运行时的快速返回动作逻辑，运动过程无干涉、无卡滞，可直接用于运动仿真验证。材质渲染环节针对不同零部件做了区分处理：固定基座采用哑光深灰金属材质，模拟铸铁机座的厚重质感；两根横向固定导杆分别赋予深蓝与暗红的哑光涂层，区分不同的安装定位层级；黄色回转圆盘采用亮面工程塑料材质，突出其作为主动回转件的视觉辨识度；浅绿色长连杆做了半通透的硬质塑胶质感处理，清晰展现其跨接圆盘与固定端的运动路径，铰接位置的小尺寸销轴采用亮面金属材质，还原标准五金件的真实外观。设计思路上，该机构针对设备需要缩短空回程时间、提升作业效率的需求开发，通过偏心回转带动连杆做往复摆动，实现工作行程平稳进给、回程阶段快速复位的动作特性，整体结构紧凑，零部件数量少，加工装配难度低，可适配各类需要往复直线或摆动动作的自动化设备、轻工机械作为末端执行单元的传动结构。建模过程中对所有运动副添加了合理的配合约束，用户可直接在三维软件中拖动部件查看完整的运动行程，也可根据自身设备的安装尺寸调整圆盘偏心距、连杆长度等参数，快速衍生出适配不同工况的变体结构，无需重新搭建基础模型，大幅缩短同类机构的设计开发周期。
