立式圆柱结构水阀控制组件三维结构

　　这款立式圆柱构型的水阀组件，主要面向民用供水、小型工业循环水支路、净水设备管路等场景的通断控制需求，在日常家装水路改造、商用饮水设备内置管路、小型冷却循环系统支路中都能适配，作为管路系统中的截流控制单元，承担水路切换、通断调节的核心作用，相比常规直角式水阀，其同轴圆柱的构型可以直接嵌入同管径的直连管路中，不需要额外预留转角安装空间，对于紧凑排布的管路布局十分友好。

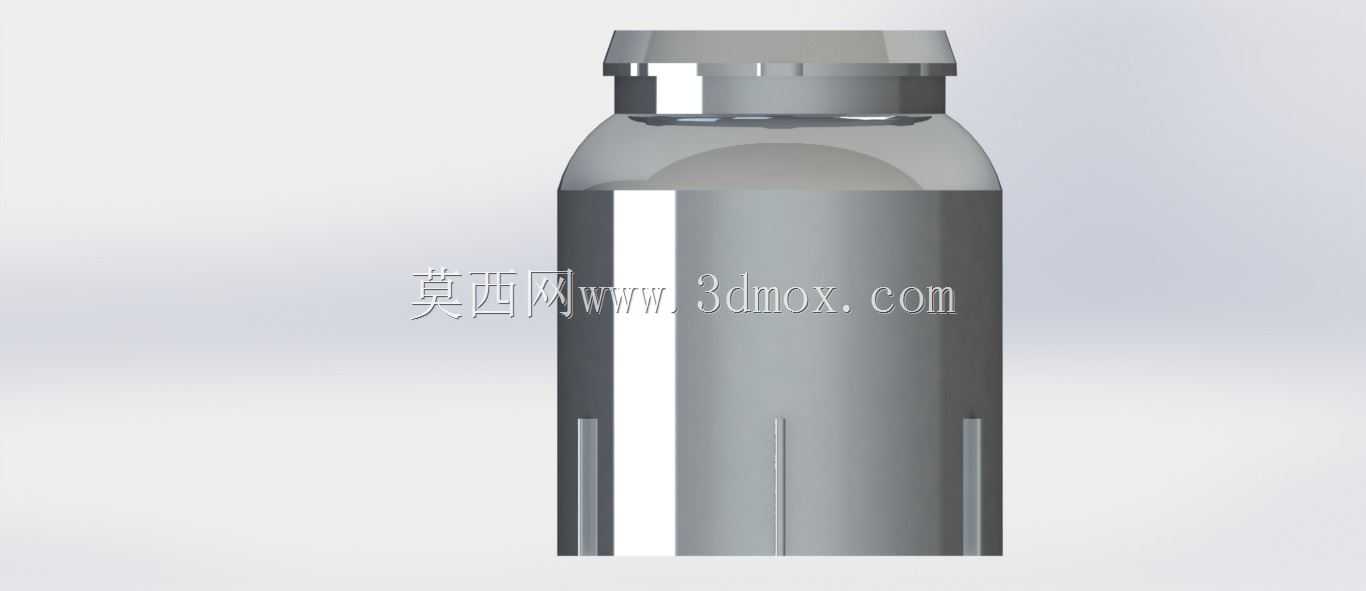

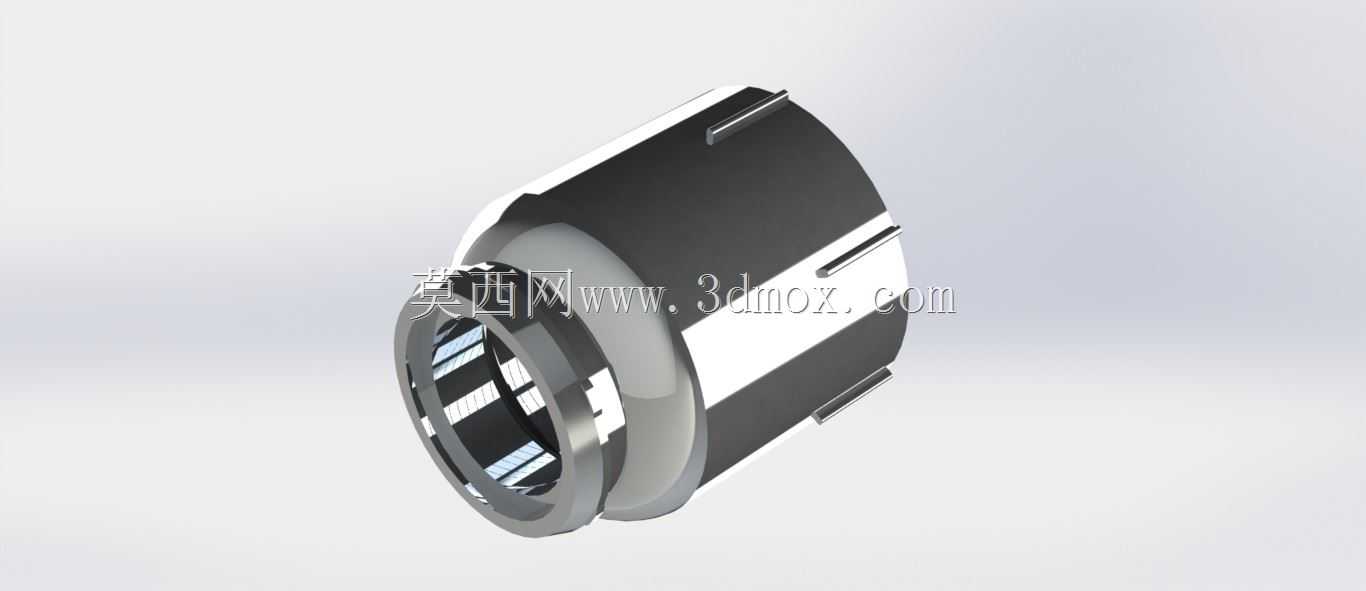

　　从结构设计逻辑来看，整体采用同轴回转体构型，所有加工特征都围绕中心轴线对称分布，上端的多段阶梯结构是与执行端的连接接口，既可以适配手动旋钮的卡接安装，也能匹配小型电动执行器的连接法兰，不需要额外加工转接结构就能实现手动、自动控制方式的快速切换。主体外壳采用等直径圆柱段作为主承压结构，壁厚经过承压校核，能够满足常规供水系统1.6MPa以内的工作压力要求，外壳表面的竖向凸起筋条并非装饰结构，一方面是增加壳体的径向抗形变能力，在管路出现水锤冲击时可以分散壳体表面的应力集中点，避免薄壁圆柱段出现鼓胀变形；另一方面是作为安装对位标识，在管路组装时可以快速对齐接口的密封槽位置，降低装配对位的时间成本。

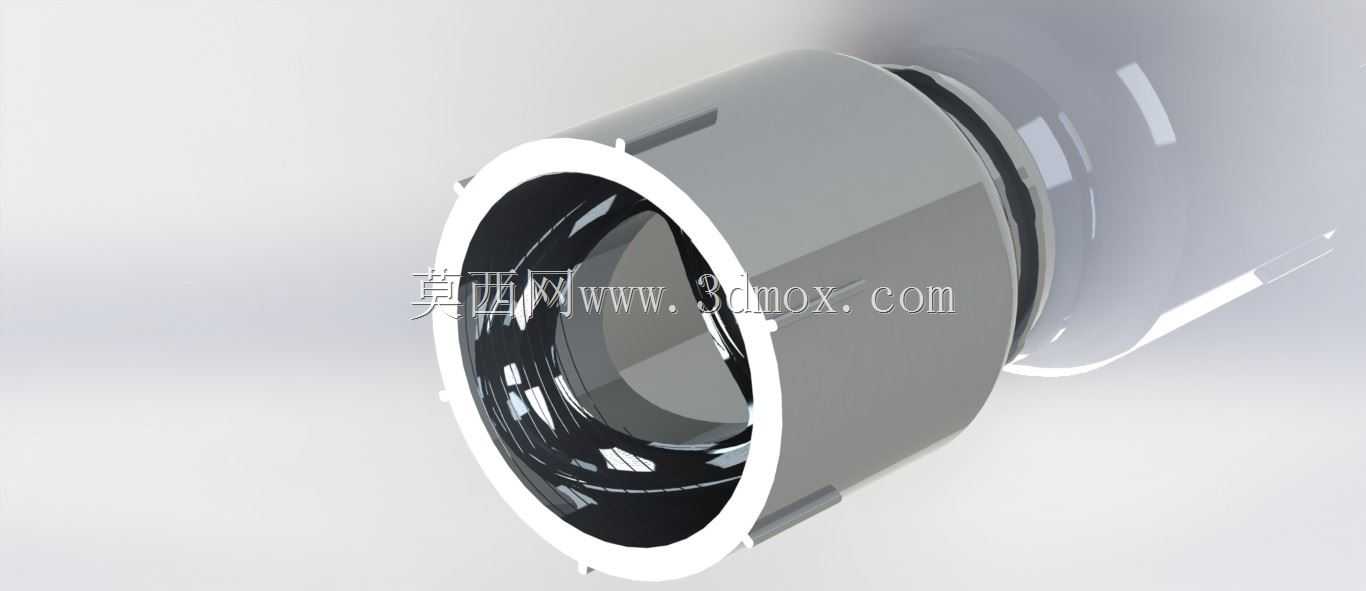

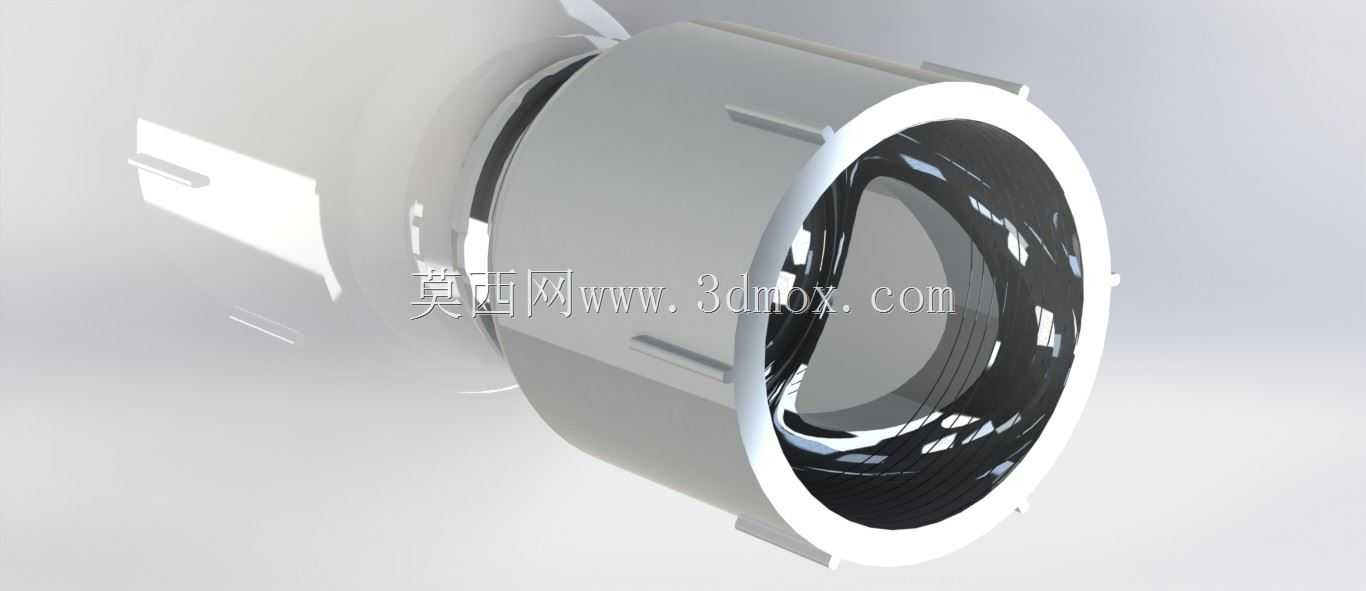

　　组件下端的接口采用直插式配合结构，配合配套的密封胶圈可以实现与标准管径管路的快速插接，不需要额外套丝或者焊接，对于现场快速装配的场景适配性更强。内部流道采用直通式设计，没有多余的转角结构，能够最大程度降低水流经过阀体时的压损，减少管路系统的动力损耗，同时直通流道不容易滞留水中的杂质，降低长期使用后水垢堆积堵塞流道的概率，减少后期维护的频次。

　　从安装边界来看，整体外径与适配管路的外径差值控制在合理范围，安装时不需要在管路上预留过大的开孔尺寸，对于预埋式管路安装场景，只需要开出略大于阀体直径的预埋槽即可完成布设；轴向总长度经过优化，在满足内部阀芯行程需求的前提下尽可能压缩轴向尺寸，避免在狭窄的设备内腔或者墙体预埋空间中出现安装干涉。上端的连接端尺寸做了统一化设计，不管是搭配塑料旋钮还是金属压盖，都能采用统一的连接尺寸，不需要针对不同的操作端修改主体壳体的模具，降低批量生产的成本。

　　在细节设计上，壳体上端的密封槽采用矩形截面构型，相比圆弧截面的密封槽，矩形槽对O型圈的固定效果更好，在长期反复开关操作的过程中，密封圈不会因为阀杆的转动出现移位或者卷边，有效提升密封结构的使用寿命。壳体表面的加工粗糙度控制在合理区间，既不会因为过于粗糙导致密封面贴合不严出现渗漏，也不会因为过高的表面精度要求增加不必要的加工成本。竖向筋条的高度经过测算，既能够满足手动旋拧时的摩擦力需求，不需要额外借助工具就能完成阀体与管路的拧紧操作，也不会因为筋条过高导致阀体整体外径过大，影响周边管路的排布。

　　这款水阀组件的结构设计没有多余的冗余特征，所有结构特征都服务于安装便捷性、使用可靠性、压损控制这几个核心需求，在三维建模过程中，所有回转特征都采用参数化草图驱动，修改适配管径时只需要调整草图的直径参数就能快速生成对应规格的模型，不需要重新绘制整体结构；筋条、密封槽等通用特征采用库特征调用的方式建模，能够保证不同规格产品的特征尺寸一致性，避免手动建模出现的尺寸偏差，对于后续的工程图导出、模具开模、装配干涉检查都能提供准确的模型依据。在实际选型过程中，只需要确认适配管路的外径、工作压力区间，就能直接匹配对应规格的组件，不需要额外做结构修改，能够大幅缩短管路系统的设计周期。
