中压系列闪电磁阀三维结构设计

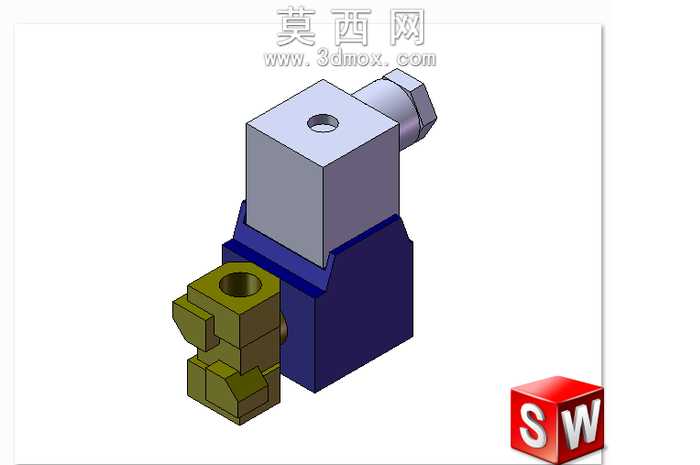

本模型采用SolidWorks平台进行全参数化三维建模，整体结构按照工业级闪电磁阀的实际装配逻辑搭建，完整还原了该类阀门的模块化组成特征。建模过程中首先对阀体基座进行基准定位，以底部安装面为全局基准面，依次绘制各部件的草绘截面，通过拉伸、切除、倒角等基础特征命令构建出下部流体通路段的主体轮廓，该部分采用橄榄绿色金属材质渲染，表面做哑光金属质感处理，还原了铸铜阀体的真实视觉效果，流体通路的接口位置严格按照行业通用管路连接尺寸设计，预留的安装孔位、对接端面均做了公差适配的结构处理。中部的电磁驱动基座采用深蓝色工程塑料材质渲染，建模时通过拔模特征处理了外壳的斜面过渡结构，边角位置做了圆角优化，既符合实际产品的注塑工艺要求，也避免了尖锐结构带来的应力集中问题。上部的电磁控制端采用银灰色金属材质渲染，顶部的接线孔、侧方的电气接口都做了精细化的结构还原，接口处的六角锁紧结构通过异形拉伸+阵列特征完成建模，螺纹段做了简化示意处理，兼顾模型展示效果与文件运行效率。整体装配过程采用自下而上的设计思路，各部件之间添加了同轴心、面重合、距离限制等装配约束，完全还原实际产品的装配关系，可直接用于爆炸视图制作、装配工艺演示以及后续的工程图导出。渲染阶段采用软件自带的Photoview360渲染工具，对不同部件分别赋予对应的材质属性，调整环境光与反射参数，让金属部件呈现出合适的光泽度，塑料部件呈现出哑光质感，整体视觉效果清晰直观，能够完整展现闪电磁阀的外部结构特征与各模块的连接关系，可用于流体控制类产品的教学演示、方案展示以及结构参考。
