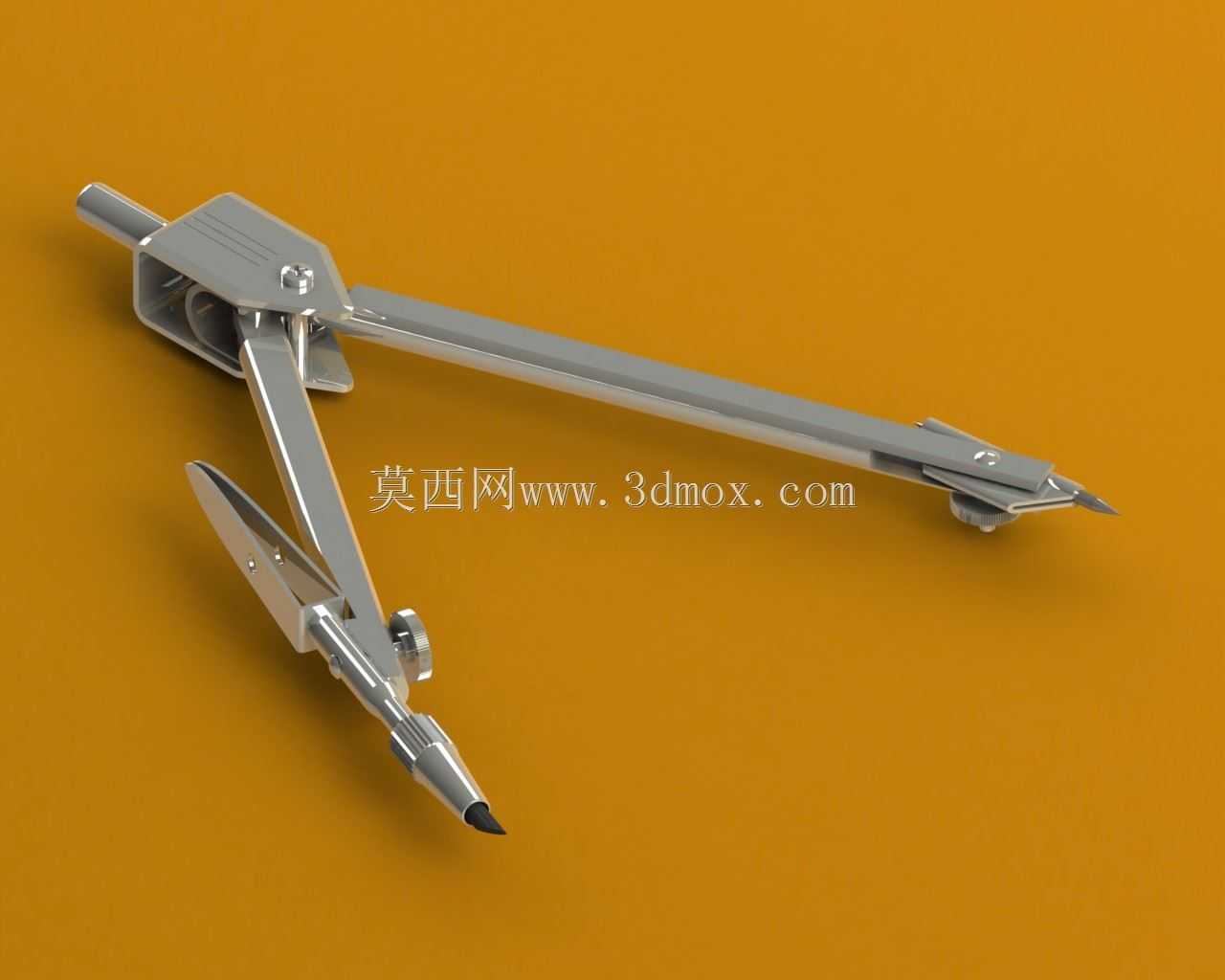

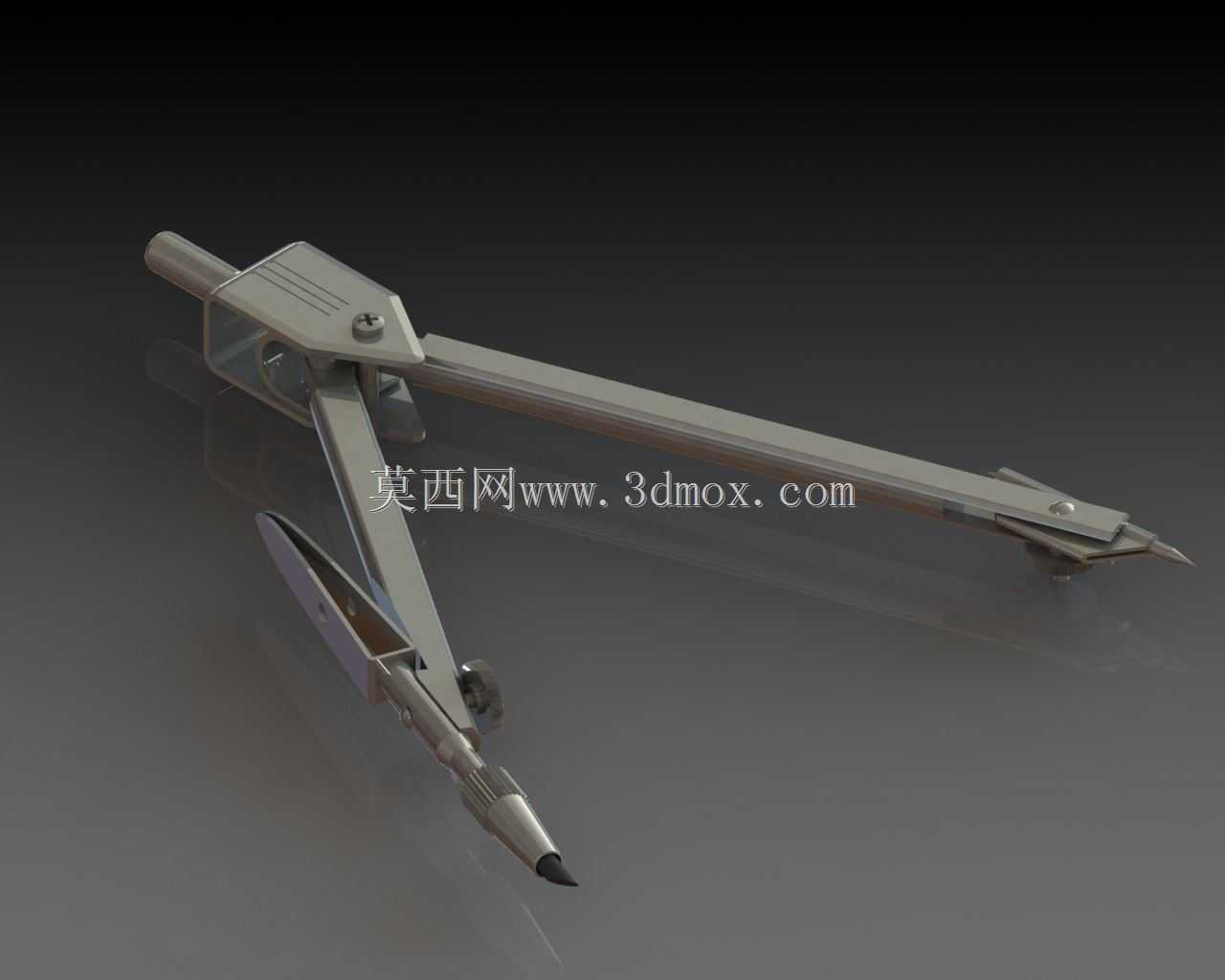

精密绘图圆规结构三维数模

　　这款手动绘图圆规的三维结构设计，核心围绕日常手工绘图、工程制图场景的实际使用需求展开，区别于普通简易圆规的结构逻辑，在铰接转轴、笔夹固定、针尖定位三个核心功能模块做了针对性的结构优化。从实际使用场景来看，这类圆规主要应用于机械制图手工绘图环节、学生几何绘图作业、美术创作圆弧绘制场景，需要兼顾不同绘图纸张的适配性、不同绘图半径的调节便利性，以及长期反复使用的结构耐用性。

　　从功能特性层面拆解，该圆规采用双臂铰接式主体结构，主臂顶端设置握持施压端，使用时可通过拇指按压施加稳定下压力，避免绘图过程中针尖移位导致的圆弧偏差；其中一条支臂末端为锥形定位针尖，针尖做了小角度锥面收窄设计，既可以保证扎入纸张时的定位精度，又不会因为锥度过大造成纸张穿孔过大、破损的问题，针尖支臂与主铰接座之间设置了阻尼调节螺钉，可根据使用习惯调整支臂开合的阻尼力度，避免调好半径后支臂自行滑动导致绘图尺寸偏差。另一条支臂为绘图笔固定端，采用夹片式锁紧结构，可适配不同直径的铅笔芯、绘图针管笔，夹片内侧做了防滑齿纹，锁紧后笔身不会出现转动、滑移的问题，笔夹支臂同样通过铰接轴与主座连接，可随绘图半径调整同步开合，保证两支臂的夹角始终对称，绘制圆弧时笔尖与纸面保持垂直接触，避免出现线条粗细不均、刮纸的问题。

　　设计思路上，整体结构没有采用多余的装饰性特征，所有外形结构都服务于功能需求：主臂表面的浅凹槽纹理，是为了增加握持时的摩擦力，调整半径时手指不会打滑；铰接轴处的紧固螺钉采用标准内六角槽型，日常维护时可方便拆解清理转轴缝隙中的铅笔屑、灰尘，长期使用出现阻尼松动时也可自行调整锁紧力度；两支臂的截面采用冲压式槽型结构，在保证整体结构刚度的前提下，尽可能降低自身重量，长时间握持绘图不会产生明显的手部疲劳，同时槽型结构的抗弯强度优于同厚度的实心扁钢条，即使受到意外挤压也不容易出现支臂弯曲变形的问题。

　　从安装边界与尺寸适配角度来看，该圆规完全收拢状态下整体长度控制在160mm左右，最大可绘制半径为140mm的圆弧，可覆盖绝大多数手工制图的常规圆弧尺寸需求；定位针尖的伸出长度可通过尾部的微调旋钮进行小范围调整，适配不同厚度的绘图纸、绘图板，当使用较厚的专业制图纸时，可适当放出针尖长度保证定位稳定，使用普通薄作业纸时可收短针尖，避免扎透下层纸张留下痕迹。笔夹的可调节范围覆盖3mm到8mm直径的绘图笔，既可以夹持标配的2mm直径绘图铅芯，也可以换装常规的针管笔、中性笔完成不同线型的绘制需求，不需要额外加装转换接头。

　　从结构可靠性角度考量，所有铰接转动部位都预留了0.02mm的转动间隙，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大产生支臂晃动的问题；所有棱边都做了R0.5的圆角倒钝处理，使用过程中不会划伤手部，也不会刮蹭绘图纸面；针尖部位做了淬火硬化处理，长期使用不会出现针尖磨钝、打滑的问题，笔夹的锁紧弹簧采用65Mn弹簧钢材质，反复开合锁紧也不会出现弹力衰减、夹不紧笔的问题。整体结构没有采用复杂的一体化注塑件，所有金属构件都可单独拆解更换，某一部件出现磨损时不需要整体报废，更换对应零件即可继续使用，符合手动工具长期耐用的设计需求。
