生成式设计多安装位电气承载支架结构

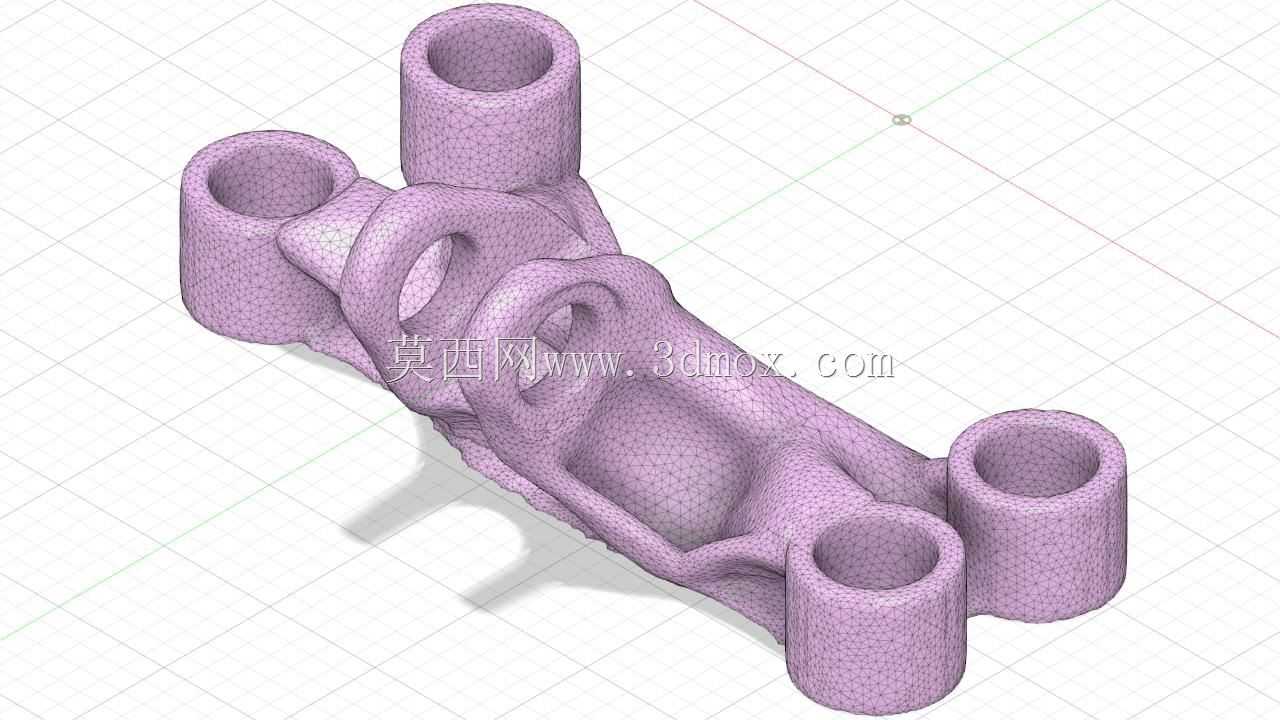

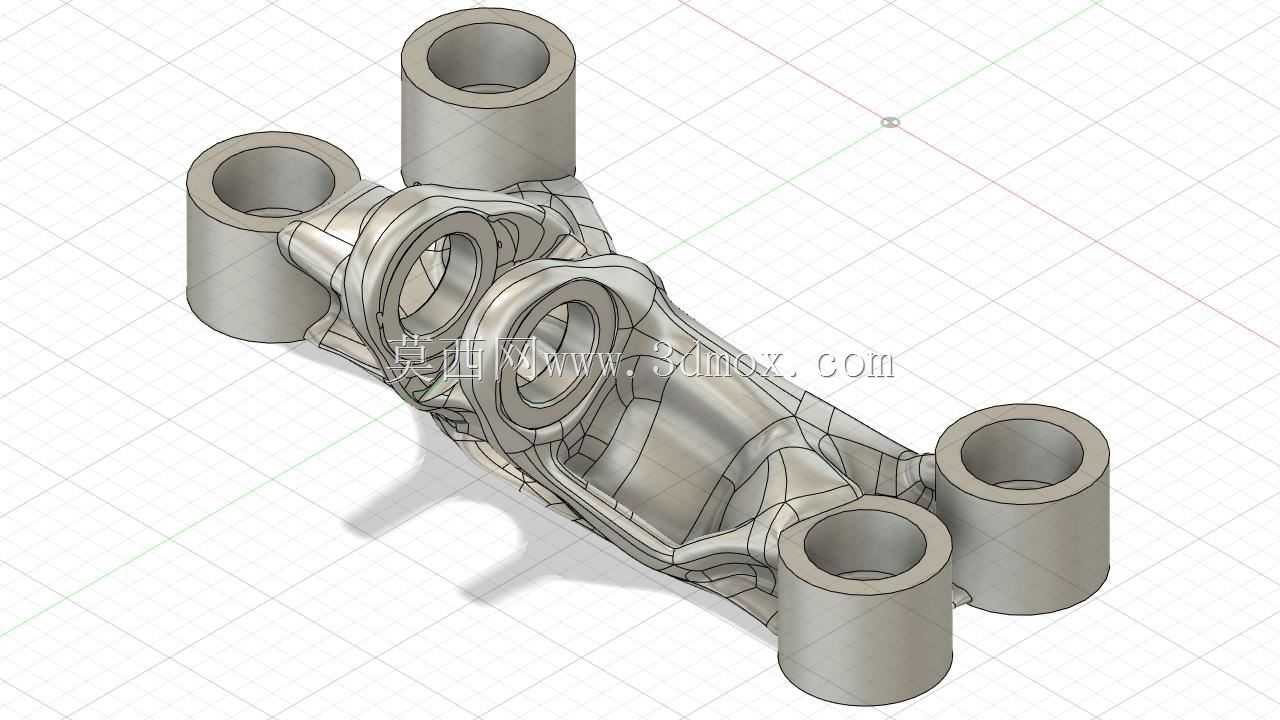

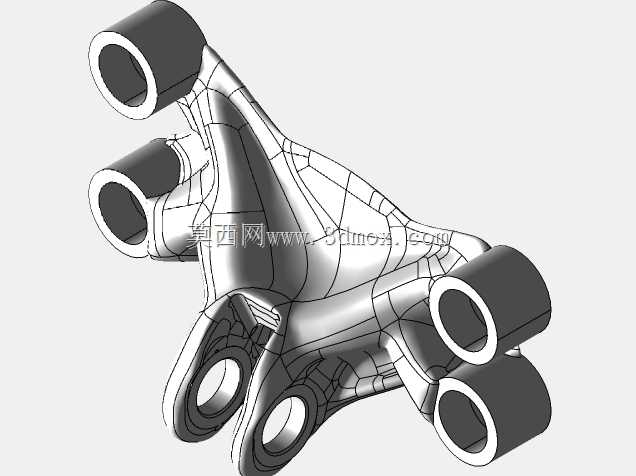

　　在工业电气设备的布设场景中，这类多安装位支架常被用于电控柜内部、自动化生产线旁侧走线区域、移动作业设备的电气模块挂载位，承担电气元件、接线端子排、小型传感模块的承载与定位作用，区别于传统等截面切削加工的支架结构，该结构采用拓扑优化逻辑完成形态生成，在保证各安装点连接强度的前提下，尽可能去除了非受力区域的冗余材料。从实际安装边界来看，结构上分布的五个同轴筒状安装位，可适配不同规格的螺栓穿装固定，其中四个分布于结构外延的筒座用于支架整体与设备基体、安装面的锁紧固定，剩余靠近结构中部的筒位则用于挂载目标电气组件，各安装位的端面均做了平整化处理，能保证锁紧时螺栓端面与安装面完全贴合，避免出现局部应力集中导致的固定松动。

　　设计过程中优先锁定了各安装点的空间坐标位置，将实际工况下的载荷条件导入生成逻辑：包括电气组件自重带来的垂向静载荷、设备运行过程中传递的周期性振动载荷、以及布线时拉扯线缆带来的侧向瞬时载荷，通过迭代计算去除材料应力低于阈值的区域，最终形成的流线型传力路径，能让各安装点承受的载荷顺着筋状结构均匀分散到整体固定基座上，不会出现传统直角支架常见的应力拐角断裂问题。从结构形态上看，各传力筋条的走向完全顺着主应力迹线分布，没有多余的装饰性结构，中部的镂空区域既可以减轻整体重量，也能为电气组件的接线、散热预留出足够空间，避免支架遮挡电气模块的散热风道，同时镂空区域也可供扎带穿过，方便整理挂载位旁侧的连接线缆。在实际选型适配时，

　　需要注意各安装筒的内孔直径与现场所用固定螺栓的规格匹配，外延四个安装位的孔位中心距要和设备基体上的预装孔位对齐，由于结构采用一体化生成形态，没有拼接焊缝，整体抗疲劳性能优于焊接组装的同功能支架，尤其适合有持续振动的移动设备、往复运行的自动化设备上的电气模块固定场景，能避免长期振动下的焊缝开裂、连接松动问题。结构的壁厚分布遵循受力大小差异化设计：传力路径上的筋条厚度更大，非主要受力区域的壁厚更薄，在保证整体刚性的前提下，相比传统实心铣削的同负载支架重量降低四成以上，既可以减少材料消耗，也能降低安装时的搬运、对位难度。安装时需要保证各筒状安装位的轴线垂直于对应的安装面，避免螺栓穿装时出现别劲现象，导致锁紧后结构存在内应力，

　　中部的挂载位端面与被固定电气组件的接触面要做清洁处理，保证接触电阻处于合理范围，若用于固定带接地要求的电气元件，可在安装面增加导电垫片实现支架与电气组件的等电位连接。这类生成式设计的支架结构，打破了传统支架设计中先画外形再校核强度的流程，直接以载荷边界、安装空间约束为起点生成最优形态，在小批量定制的电气设备改造场景中，能大幅缩短结构设计的迭代周期，同时保证结构的力学性能满足使用要求，不需要反复做加强筋、减重孔的调整，一次生成的形态即可直接适配加工要求，不管是采用金属3D打印直接成型，还是通过五轴铣削加工，都能快速得到成品，适配现场的安装需求。
