草坪割草机三基传动装置结构设计

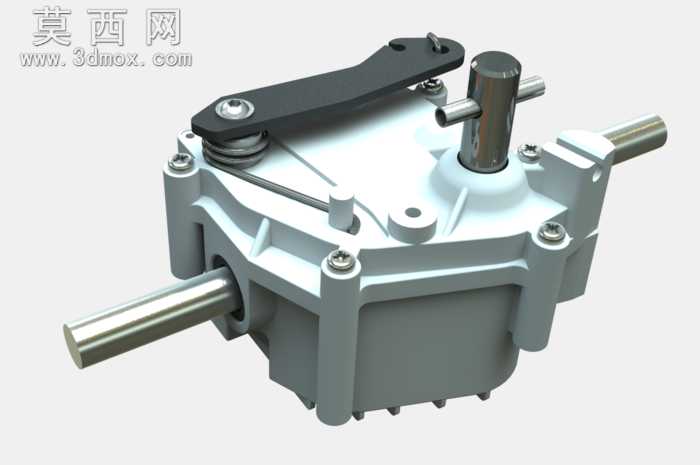

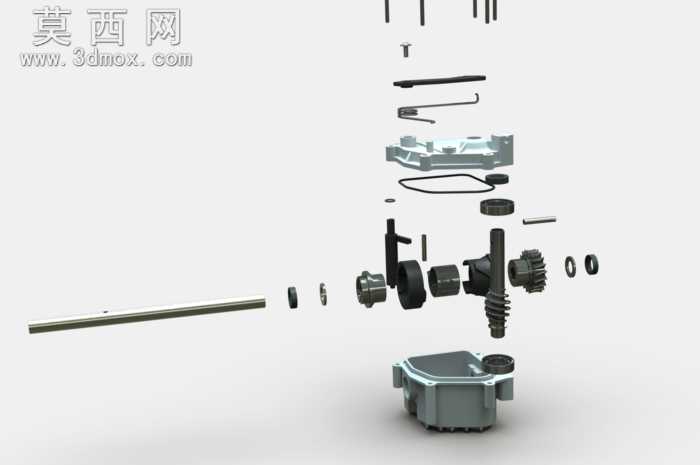

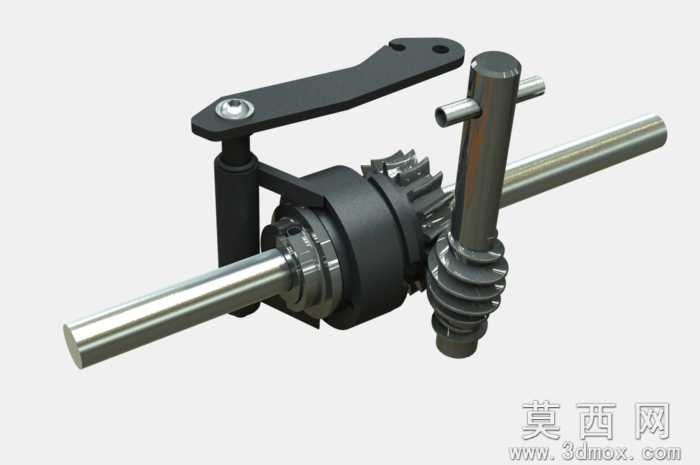

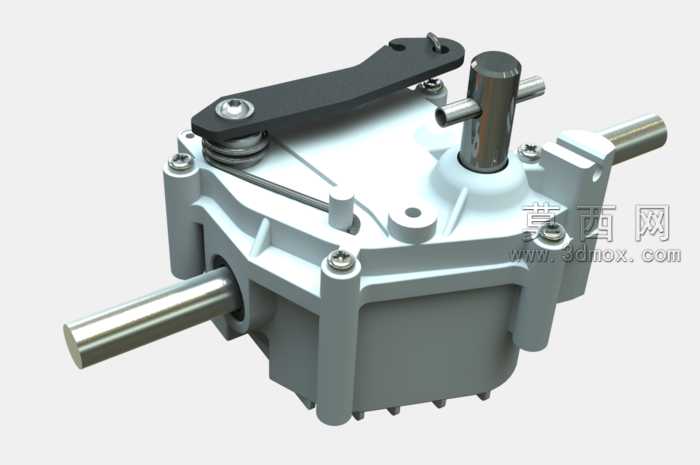

本作品为草坪割草机配套的三基传动装置三维建模成果，建模过程以拆解实测的故障割草机传动部件为原型参考，完整还原了该传动结构的全部细节特征。建模阶段首先对传动装置的壳体、输入输出轴、换挡拨杆、弹簧紧固件等所有零部件进行独立建模，严格遵循实测的尺寸比例，对壳体的压铸分型面、安装孔位、加强筋结构都做了精细化还原，输入输出轴的轴肩、键槽、装配倒角等细节也完全按照实物结构绘制，保证各部件的装配公差符合实际机械配合要求。材质渲染阶段，针对不同部件的实际材质做了区分设置：壳体部分采用哑光银灰色铝合金材质，还原压铸铝件的磨砂质感与金属光泽，金属轴类部件采用抛光不锈钢材质，表现出光亮的金属反光特性，换挡拨杆采用黑色工程塑料材质，弹簧部件设置为弹簧钢的深灰金属质感，紧固件螺丝还原镀锌件的亮银色金属效果，整体渲染效果贴近实物的真实视觉表现。结构设计上，该三基传动装置通过内部齿轮组的啮合切换实现三档动力传输，输入轴接入割草机动力源后，通过拨杆控制内部滑移齿轮的位置，改变传动比从而实现不同转速的动力输出，满足割草机在不同草坪工况下的行进与作业动力需求，壳体的密封结构可防止户外作业时草屑、灰尘进入传动腔，延长部件使用寿命。整个建模过程严格遵循机械设计的装配逻辑，所有零部件可完成虚拟装配，干涉检查结果显示各运动部件无装配冲突，能够直观展示该传动装置的工作原理与结构组成，可作为农用园林机械传动结构的教学参考案例，也可用于同类割草机产品的改型设计参考。
