惠特沃斯快速返回运动机构三维建模

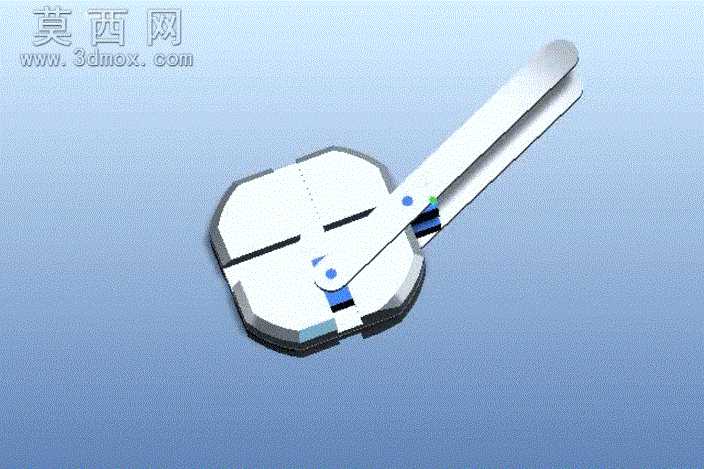

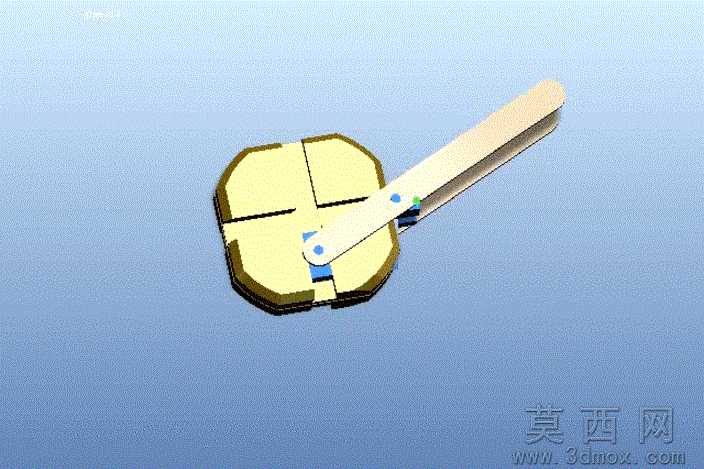

本作品为惠特沃斯快速返回机构的三维建模成果，建模过程严格遵循经典机械原理的设计规范，首先通过三维草绘确定机构的核心运动基准，以回转基座的中心为原点，绘制主动曲柄的回转轨迹、摆杆的摆动限位路径以及输出滑杆的直线运动导路，确保各运动副的轴线空间位置完全对齐，避免后续运动仿真出现卡滞或干涉问题。建模阶段采用参数化设计方式，将曲柄长度、摆杆铰接点间距、滑杆导程等核心参数设置为可变量，方便后续根据不同工况需求调整机构的运动行程与速比特性。零件建模过程中，对基座的安装定位槽、曲柄的铰接孔、摆杆的连接滑槽、滑杆的导向配合面等关键结构均做了公差适配设计，既保证虚拟装配时的配合精度，也为后续实际加工的工艺预留合理余量。材质渲染阶段，基座部分采用哑光铸铁材质，还原机械底座的厚重质感，曲柄与摆杆采用抛光不锈钢材质，突出运动构件的加工精度，铰接销轴采用高亮镀铬材质，清晰区分运动副的连接位置，整体渲染采用柔和的顶光搭配侧方补光，既完整展现机构的外部轮廓，也清晰呈现各零件之间的装配层次关系。该机构的核心设计思路是通过曲柄的连续回转运动，带动摆杆做非对称的往复摆动，最终驱动输出滑杆实现工作行程慢速进给、返回行程快速退回的运动特性，能够有效缩短非工作行程的时间损耗，广泛应用于牛头刨床、插床等需要往复作业的机械设备中。建模过程中特意对摆杆的滑槽与曲柄滑块的配合间隙做了可视化处理，通过半透明的剖面视图展示内部的运动配合关系，同时添加了运动轨迹的辅助线，直观呈现工作行程与返回行程的速比差异，让使用者能够快速理解该经典机构的运动原理与结构优势。
