带法兰套管8mm直线运动轴承结构

　　做非标自动化设备的导向结构设计时，这类带法兰的直线轴承是绕不开的基础部件，尤其是8mm内径的规格，在小型滑台、3D打印运动轴、检测设备位移模组、小型包装机送料机构里的应用占比极高。很多刚入行的结构工程师选型时容易把这类轴承和无衬套的光轴滑动套搞混，实际上带法兰套管的结构，核心是把径向承载和轴向安装定位做了一体化整合，不用额外加工轴承座的定位台阶，也省掉了轴用挡圈的安装空间，对紧凑型设备的布局友好度很高。

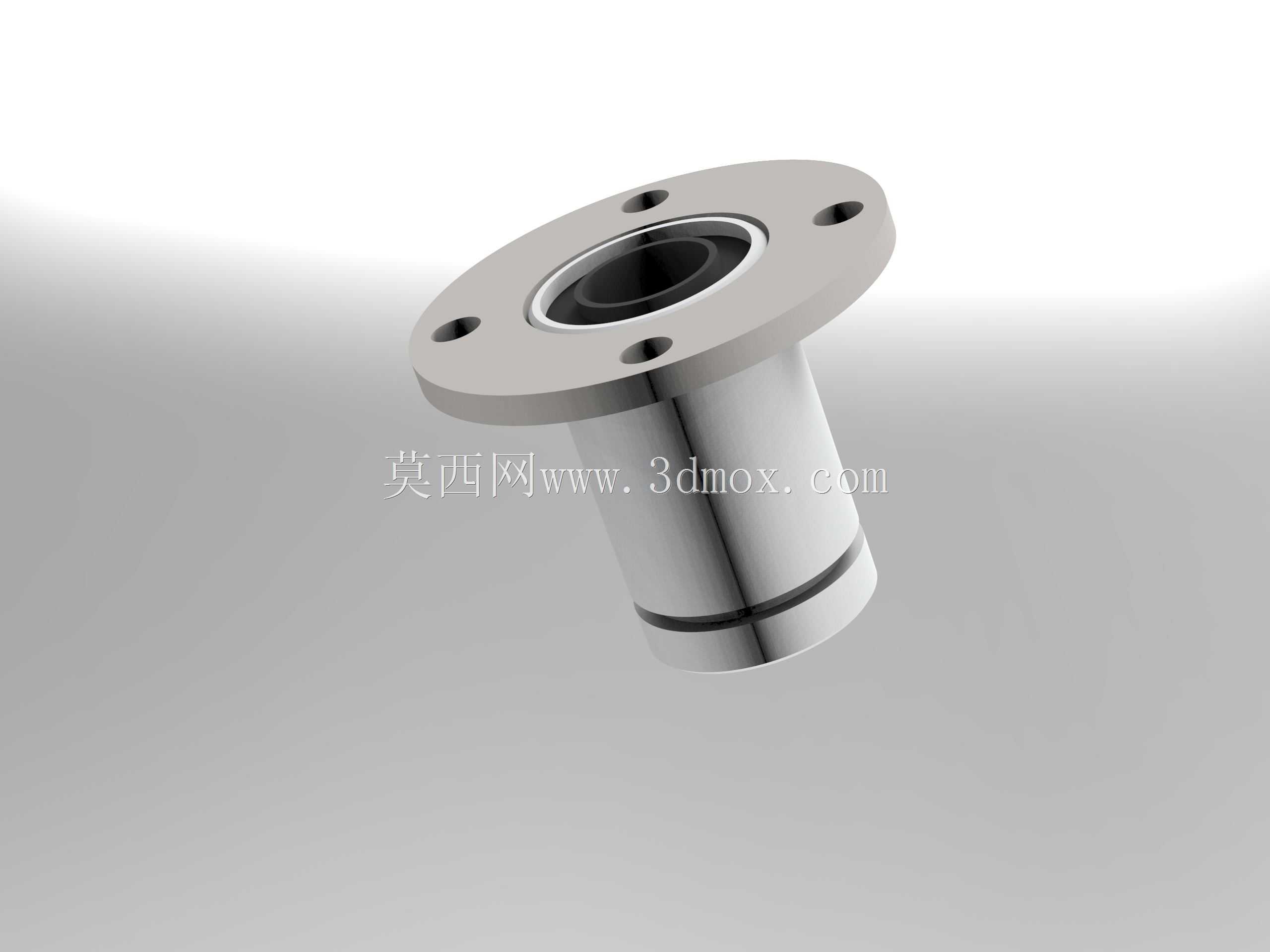

　　从实际使用场景来看，这类轴承主要承担光轴上的直线往复运动导向，内部的保持架带循环滚珠结构，和光轴的接触是滚动摩擦，相比铜套、石墨套这类滑动导向件，运动阻力小很多，低速往返运动时的爬行现象更轻，适合对运动平顺性有要求的工位，比如视觉检测设备的镜头调焦滑台、点胶机的Z轴升降结构、小型移栽机构的水平移动导向。法兰端的四个安装孔是沉孔设计，用内六角圆柱头螺钉直接固定在安装立板或者滑台基板上就行，安装时不需要额外做止口定位，法兰端面和安装面贴合后，轴承的轴线和安装面的垂直度靠加工精度保证，比嵌入式安装的直线轴承省了不少装配调整的时间。

　　设计这个模型的时候，首先要卡准的是安装边界尺寸：法兰盘的外径要匹配安装位的开孔空间，四个安装孔的中心距要和常用的安装型材、标准连接板的孔位对应，套管部分的外径要和安装板上的过孔留0.1mm左右的间隙，避免装配时因为孔位公差导致轴承别劲。轴承内孔和配套光轴的配合一般选间隙配合，8mm内径的话，光轴公差选h6就能满足大部分场景的使用要求，过盈量太大的话会导致滚珠卡滞，运动阻力骤增，间隙太大又会出现径向窜动，影响导向精度。套管部分的长度要根据实际行程里的承载长度来定，太短的话悬臂负载时容易出现卡滞，太长的话会增加不必要的结构重量，还会占用更多轴向空间。

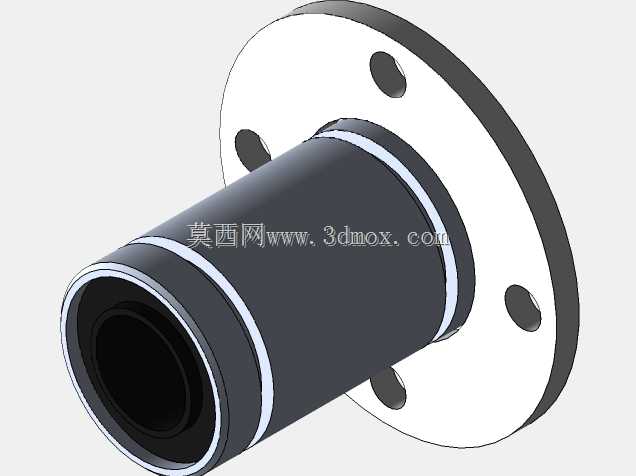

　　很多工程师在选型时容易忽略法兰端面的承载能力，实际上这类法兰轴承的法兰部分不仅承担安装定位的作用，还要承受一定的轴向负载，当运动轴有垂直方向的负载时，法兰端面和安装板的贴合面会承受轴向力，所以安装时一定要保证安装面的平面度，不能有焊渣、凸起或者倾斜，否则会导致法兰受力不均，长期运行后出现法兰变形，进而导致轴承内圈倾斜，磨损加剧。另外，轴承套管上的环形槽是用来装密封圈的，很多工况下设备会有粉尘、切削液或者细小碎屑，密封圈能阻挡杂质进入滚珠滚道，延长轴承的使用寿命，设计模型的时候这个槽的尺寸要和标准密封圈的规格对应，不能随便改深度和宽度，否则会出现密封圈装不进去或者密封失效的问题。

　　从结构细节来看，法兰端的四个安装孔是均匀分布的，不管是水平安装还是垂直安装，螺钉的受力都比较均匀，不会出现单侧受力过大的情况。轴承的内圈和外圈是同轴设计，建模的时候要保证滚道的同轴度公差，否则滚珠在循环运动时会出现松紧不一的情况，运动手感会有卡顿。另外，这类轴承的法兰和套管是一体化加工的，不是焊接或者拼接结构，所以建模的时候要注意过渡处的圆角，不能有应力集中的尖角，否则在承受冲击负载的时候，法兰和套管的连接位置容易出现断裂。

　　在实际设备调试的时候，这类轴承的安装要注意两个轴的平行度，比如双轴导向的滑台，两根光轴的平行度要控制在0.02mm以内，否则滑台移动时会出现别劲，不仅会增加电机的负载，还会加速轴承的磨损。很多新手在装配时把螺钉拧得太紧，以为越紧越牢固，实际上法兰端的螺钉要对角均匀拧紧，拧紧力矩要符合标准，太大的力矩会导致法兰变形，内孔出现椭圆度，直接影响轴承的运动精度。如果是在高速往复运动的工况下使用，还要考虑轴承的润滑，预留注油的空间，或者选用带自润滑密封圈的型号，避免长期干磨导致滚珠和滚道出现点蚀。

　　这类8mm规格的法兰直线轴承，因为尺寸小、安装方便，在很多小型自动化设备里的替换性也很强，标准件的规格统一，设备维护时不需要重新加工安装位，直接拆换就行，这也是为什么很多设备厂商在设计小型导向结构时优先选这类标准件的原因。建模的时候把各个安装尺寸、配合尺寸都按标准件的实际参数做准，后续出工程图、做装配模拟的时候就能直接调用，不用反复核对尺寸，能省不少设计阶段的时间，也能避免因为尺寸不符导致的加工装配错误。
