多层立柱式轻型仓储置物货架结构设计

做仓储配套结构设计快十年，经手的轻型货架方案不下百套，这类无螺栓卡扣式轻型货架，是中小体量仓储、零散办公收纳场景里适配性最高的储物载体，没有之一。不同于重型横梁式货架需要配合叉车作业、预留大跨度作业通道，这类轻型货架的核心设计逻辑，是在有限占地范围内最大化垂直储物空间，同时把安装门槛降到最低——全程不需要专用工具，单人就能完成整架组装，层板高度可以根据存放物品的尺寸灵活调整，不用额外打孔或者切割构件。

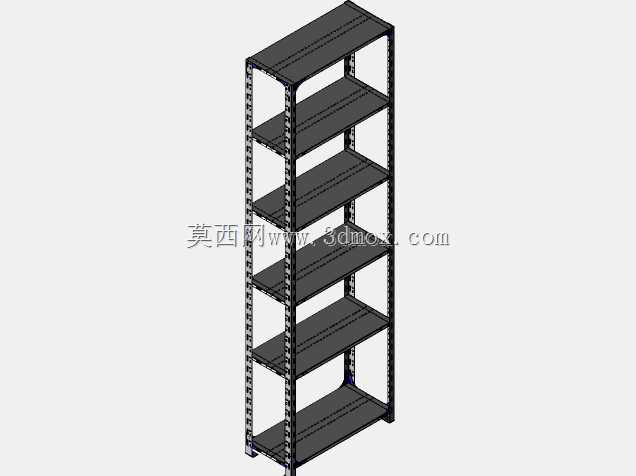

从结构细节来看，这套货架采用的是等边角钢冲孔立柱，立柱上的孔位是等间距排布的蝴蝶孔，层板通过卡扣件直接卡入孔位完成固定，不需要额外的螺栓紧固，卡扣和立柱孔位的配合间隙控制在0.2mm以内，既保证拆装时的顺畅度，又能避免层板受载后出现晃动位移。层板采用的是冷轧钢板一体弯折成型，边缘做了内卷边处理，一方面提升层板的整体抗弯强度，避免存放重物时层板中部出现下挠变形，另一方面内卷边的圆弧结构也能避免安装或者取放物品时划伤操作人员。立柱底部配套了防滑塑胶脚垫，不需要打膨胀螺栓固定在地面，既能增大和地面的摩擦力防止货架滑移，又能避免金属立柱直接接触地面刮伤环氧地坪，同时还能起到一定的防潮作用，减少地面潮气对金属构件的锈蚀影响。

实际应用场景里，这类货架的适配边界非常宽：生产车间的辅料仓可以用来存放紧固件、小型工装配件、包装耗材，不需要预留叉车通道，人行通道留0.8米就能满足日常取放需求；办公室场景下可以用来存放文件档案、办公耗材、样品件，层板高度调整到适合文件夹竖向放置的尺寸，比常规文件柜的空间利用率高出40%以上；甚至一些临街的便利店、五金门店，也会用这类货架做前场的商品陈列，拆装方便，调整层距就能适配不同高度的商品陈列需求。

设计阶段做结构校核的时候，要重点关注两个边界参数：一是单层层板的额定均布载荷，常规轻型货架的单层载荷控制在80-120kg区间，这个载荷区间完全能覆盖零散物品、文件、轻型配件的存放需求，不需要额外加厚板材造成成本浪费；二是整架的高宽比，靠墙放置的货架高宽比控制在6:1以内，独立放置的货架高宽比不超过4:1，避免人员攀爬取物或者地面不平整时出现倾翻风险。另外层板和立柱的配合处，卡扣的嵌入深度不能小于10mm，防止层板受偏载时出现脱扣掉落的安全隐患。

很多刚入行的结构设计师做这类货架设计时，容易陷入“越厚重越结实”的误区，实际上轻型货架的核心是“适配场景的轻量化”，在满足额定载荷和安全系数的前提下，通过合理的孔位排布、板材弯折结构提升构件的结构强度，减少不必要的材料冗余，才能兼顾成本控制和使用性能。比如层板的弯折筋条高度，常规0.8mm厚的冷轧钢板，弯折25mm高的加强筋，就能满足单层100kg均布载荷下的挠度要求，挠度值控制在层板跨度的1/200以内，完全不会出现肉眼可见的下弯变形。安装的时候只需要先把两侧立柱的卡扣按预设层距卡好，再逐层扣上层板，最后调整底部脚垫的高度让整架处于水平状态，整个安装过程不超过二十分钟，后期如果需要调整储物空间，只需要把层板抬起取下卡扣，重新调整到对应孔位即可，不需要对构件做任何二次加工。
