带多级压缩系统的燃气轮机剖面结构

　　在分布式能源、小型航空动力、工业辅助发电以及教学演示场景中，这类带多级压缩系统的燃气轮机结构是核心的动力输出单元，不同于大型电站用重型燃气轮机，该结构更偏向紧凑化的构型设计，适配小空间安装、中小功率输出的使用需求。从实际用途来看，该结构可作为小型移动发电站的动力源，在无电网覆盖的野外作业场景带动发电机输出电能，也可作为小型靶机、试验飞行器的动力核心，通过燃油燃烧后的高速气流输出推力，同时在高校机械专业的叶轮机械教学中，该剖面结构可直观展示燃气轮机的工作流程，帮助学习者理解压气机、燃烧室、涡轮段的协同工作逻辑。

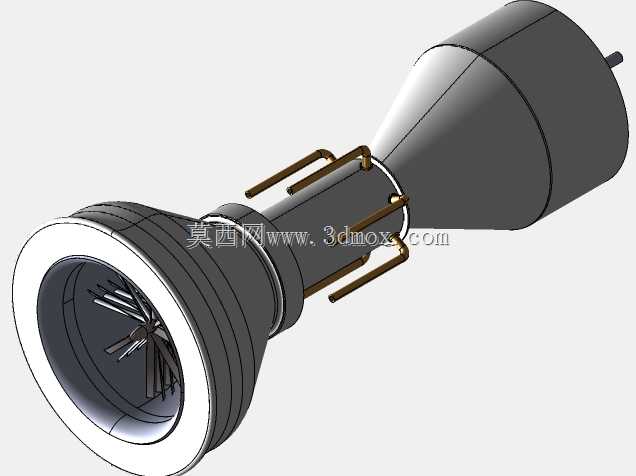

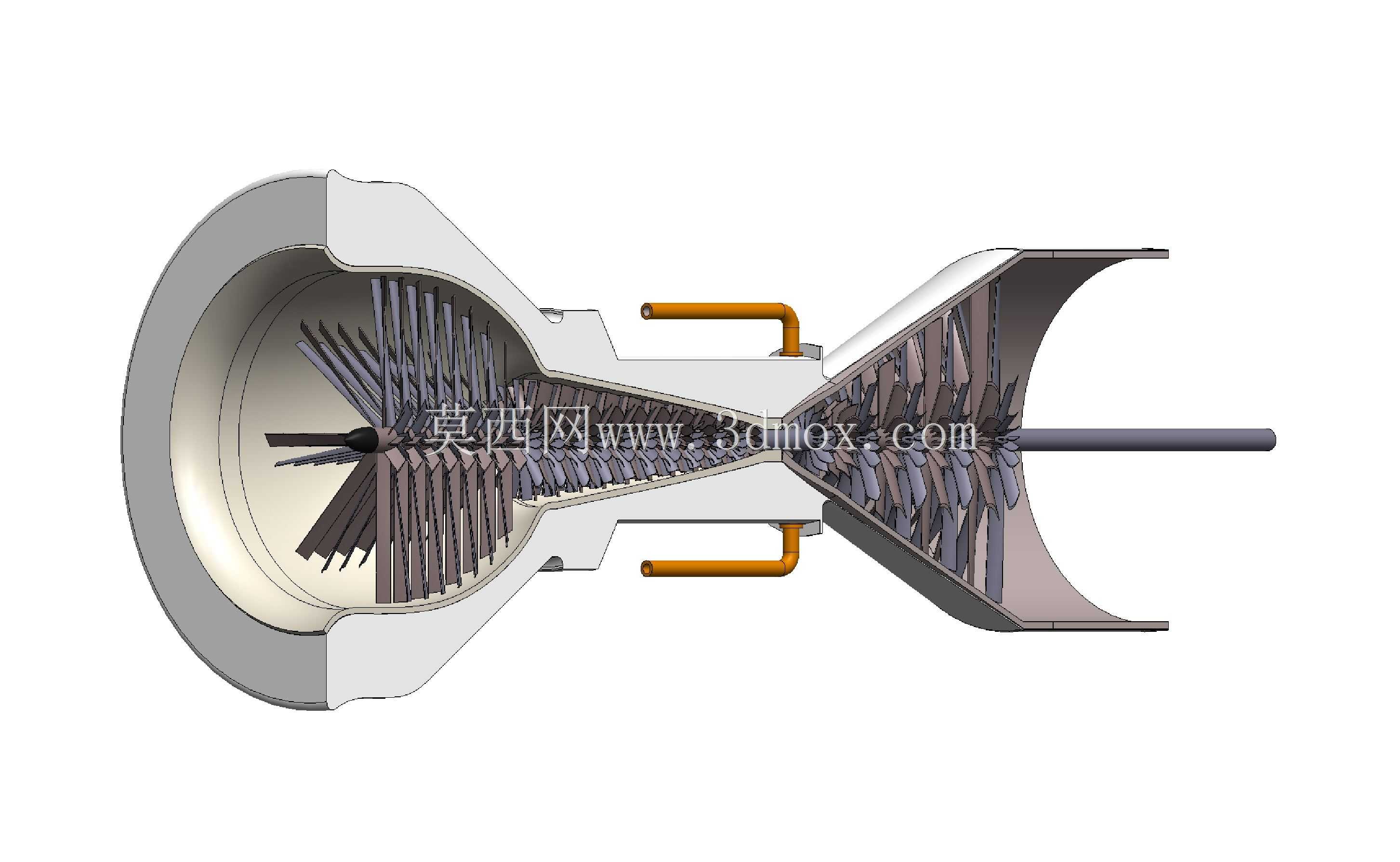

　　从功能特性来看，该结构采用多级轴流压缩设计，前端进气道后依次布置多级压气机叶片，每一级压气机叶片包含转子叶片与静子叶片，转子叶片随主轴高速旋转对进气做功提升气流压力，静子叶片则对气流进行导流整理，避免气流出现紊流损失，经过多级压缩后的高压空气进入中部燃烧室，与喷入的燃油混合燃烧后形成高温高压燃气，燃气向后流经涡轮段时冲击涡轮叶片做功，带动与涡轮同轴的压气机持续运转，剩余的燃气能量从尾部喷口高速排出，形成推力或者带动后续输出轴做功。结构上采用了剖视展示设计，将机匣的一半做透明化剖切处理，可直接观察到内部各级叶片的排布角度、主轴的支撑结构、外部管路的布置走向，其中外部的两根弯管为燃烧室的燃油供给管路，分别布置在机匣上下两侧，兼顾燃油输送的对称性与安装维护的便利性。

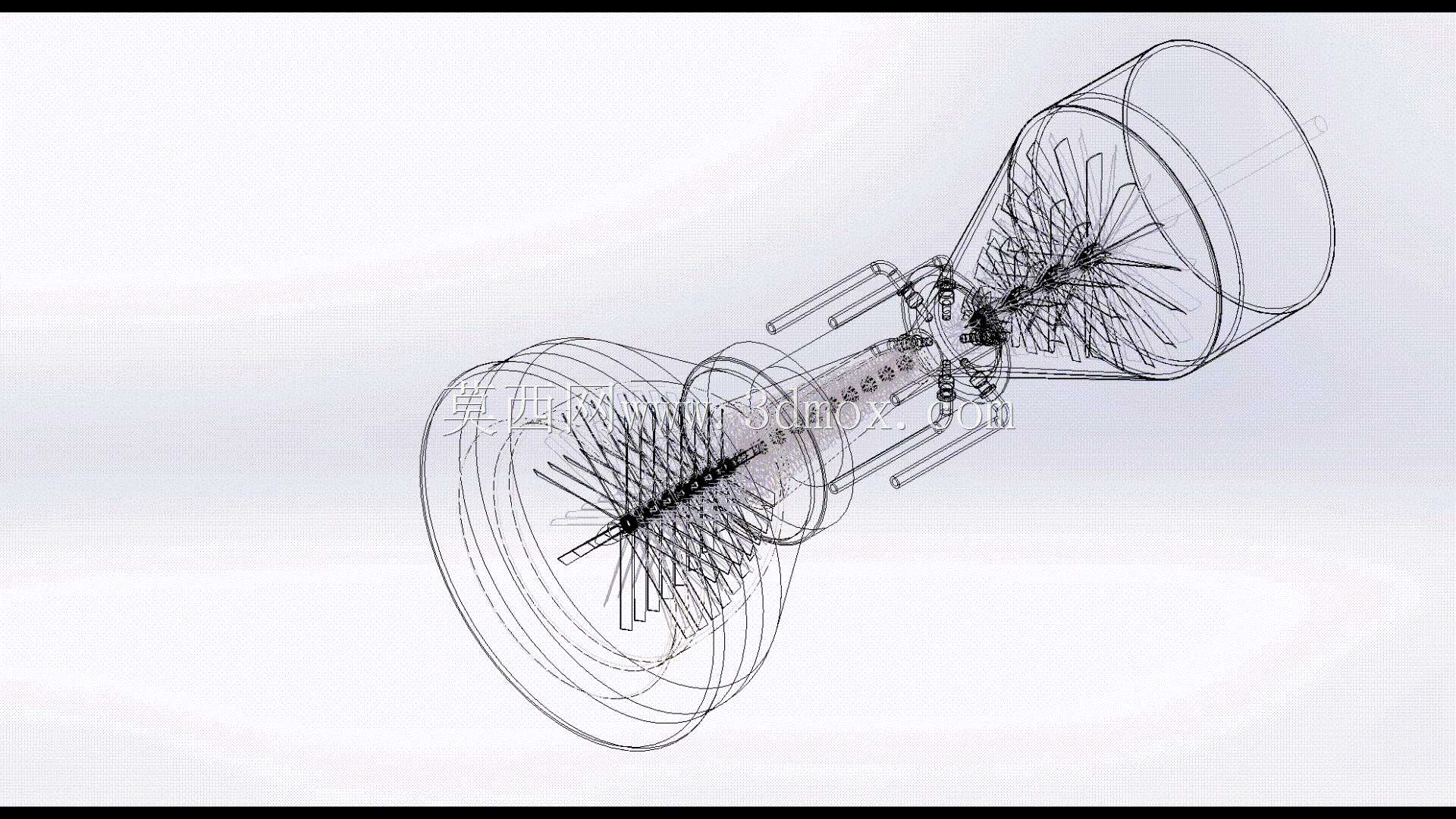

　　设计思路上，该结构优先保障气动效率与结构同轴度，压气机段的叶片从进气端到燃烧室端逐级缩短，适配气流压力逐步升高后的流道收缩需求，避免气流在压缩过程中出现流动分离；涡轮段的叶片长度从燃烧室端到排气端逐级变长，适配燃气膨胀做功后的流道扩张需求，最大化将燃气的内能转化为旋转机械能。主轴采用贯穿式设计，前端通过轴承支撑在进气机匣位置，后端通过轴承支撑在排气机匣位置，保障高转速运转下的转子稳定性，避免出现挠曲变形。机匣采用分段式设计，压气机段机匣、燃烧室段机匣、涡轮段机匣通过法兰结构连接，便于加工制造与后期拆解维护，各段机匣的内壁与叶片叶尖保留合理的间隙，既避免运转过程中叶尖与机匣刮蹭，又控制间隙大小减少气流泄漏损失。

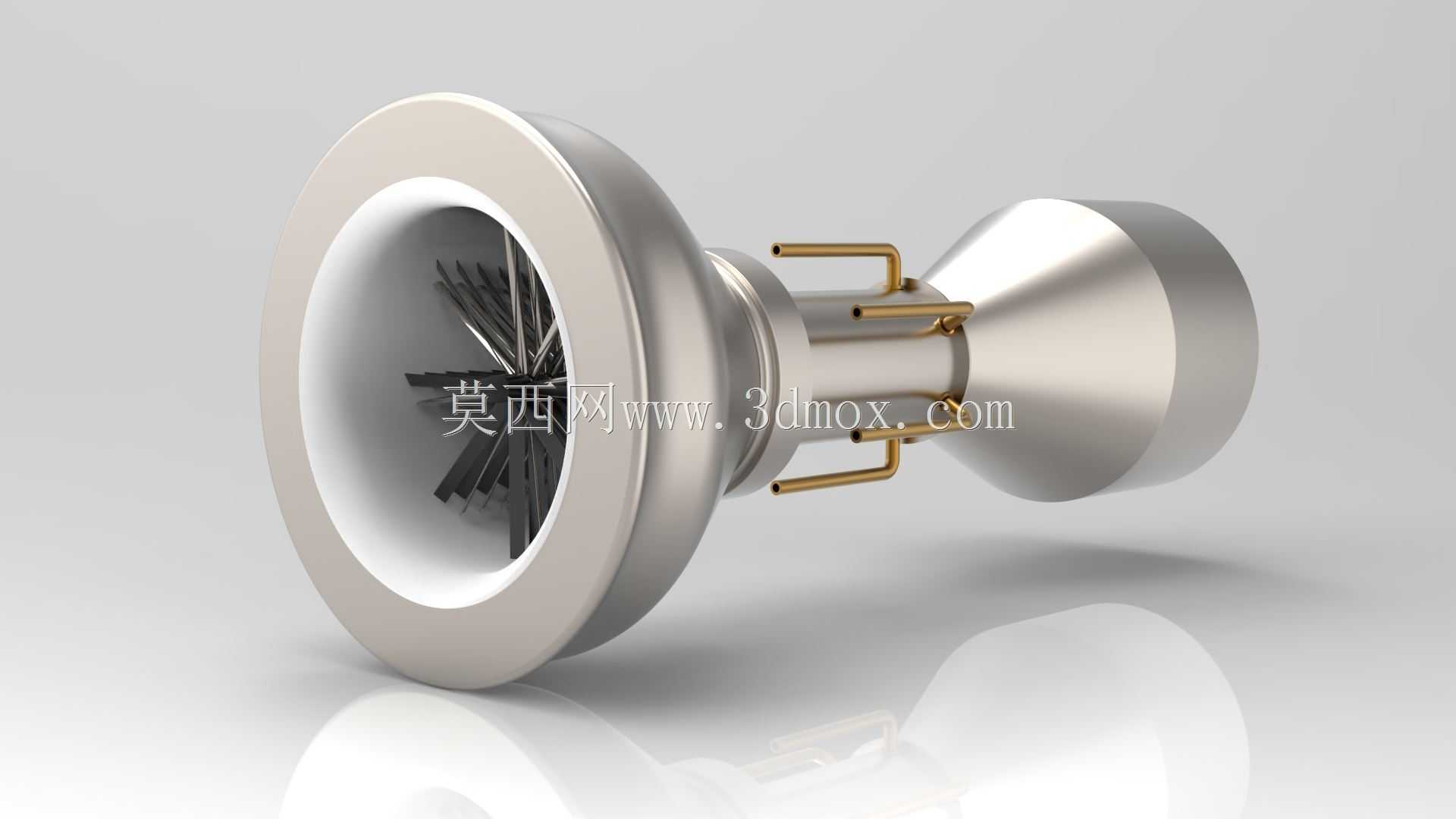

　　从安装边界与外形尺寸来看，该结构整体为回转体构型，进气端为大直径扩口结构，用于降低进气阻力、均匀进气气流，最大直径集中在进气机匣与燃烧室段，排气端为收缩喷口结构，整体轴向长度与最大直径的比值控制在合理范围，适配小型动力舱的安装空间。安装时可通过机匣外部的安装耳座将整机固定在机架上，需要预留前端进气的通畅空间，避免进气出现涡流影响压气机效率，同时尾部排气方向需要预留足够的散热空间，避免高温排气对周边设备造成热影响。外部管路的接口采用标准管路连接尺寸，可直接对接燃油供给系统与控制系统，主轴输出端可根据使用需求连接发电机或者负载传动结构，不需要额外改动主体结构即可适配不同的负载对接需求。在建模过程中，各级叶片的型线采用了翼型截面设计，沿叶高方向存在一定的扭转角度，匹配不同半径位置的线速度差异，保障整个叶高范围内的气流做功效率，叶片与轮盘采用整体式连接结构，提升高转速下的结构强度，避免叶片在离心力作用下出现脱落风险。
