星型排布活塞式径向内燃机结构

　　这类径向排布的活塞式内燃机，最早在航空动力领域得到规模化应用，凭借紧凑的轴向尺寸优势，适配早期螺旋桨飞机的机头安装空间，单排即可布置多组活塞做功单元，相比同排量直列机型能大幅缩短动力舱轴向长度，降低整机迎风阻力。后续在小型通用航空、农用植保无人机动力、轻型摩托艇动力、应急发电机组动力场景中，这类结构也凭借功重比优势占据了一定应用份额，部分定制化的小型径向动力单元还会被用于航模、试验性轻型载具的动力配套。

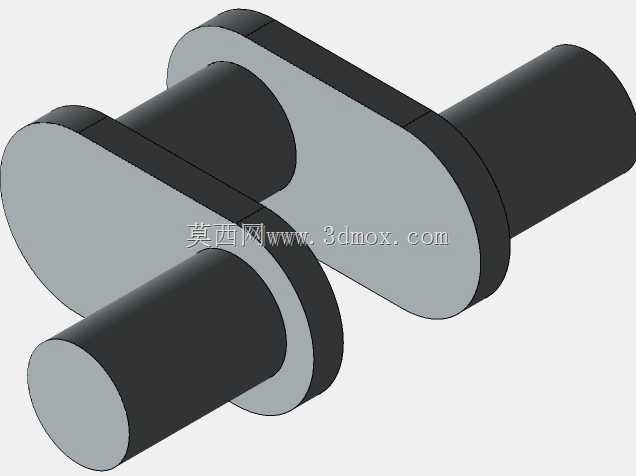

　　从实际功能逻辑来看，该结构通过中心曲柄的圆周回转，带动周向均匀布置的活塞组件完成往复运动，每一组活塞都通过独立的连杆与中心曲柄销连接，做功行程沿圆周方向依次错开，能让动力输出的扭矩波动更小，相比少缸直列机型不需要配备大质量飞轮就能获得更平顺的运转状态。周向布置的活塞缸体能直接和外部空气接触，风冷散热条件远优于直列或V型排布的紧凑缸体结构，不需要设计复杂的水冷管路、散热水套与水泵组件，能进一步降低动力单元的整体自重，减少故障点位，适配高海拔、野外无配套维护条件的作业场景。

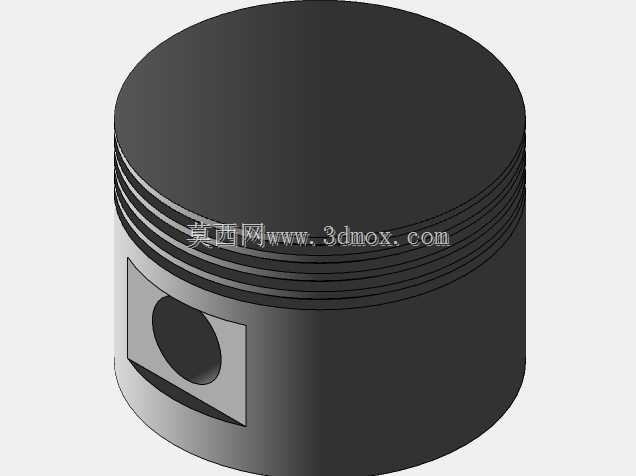

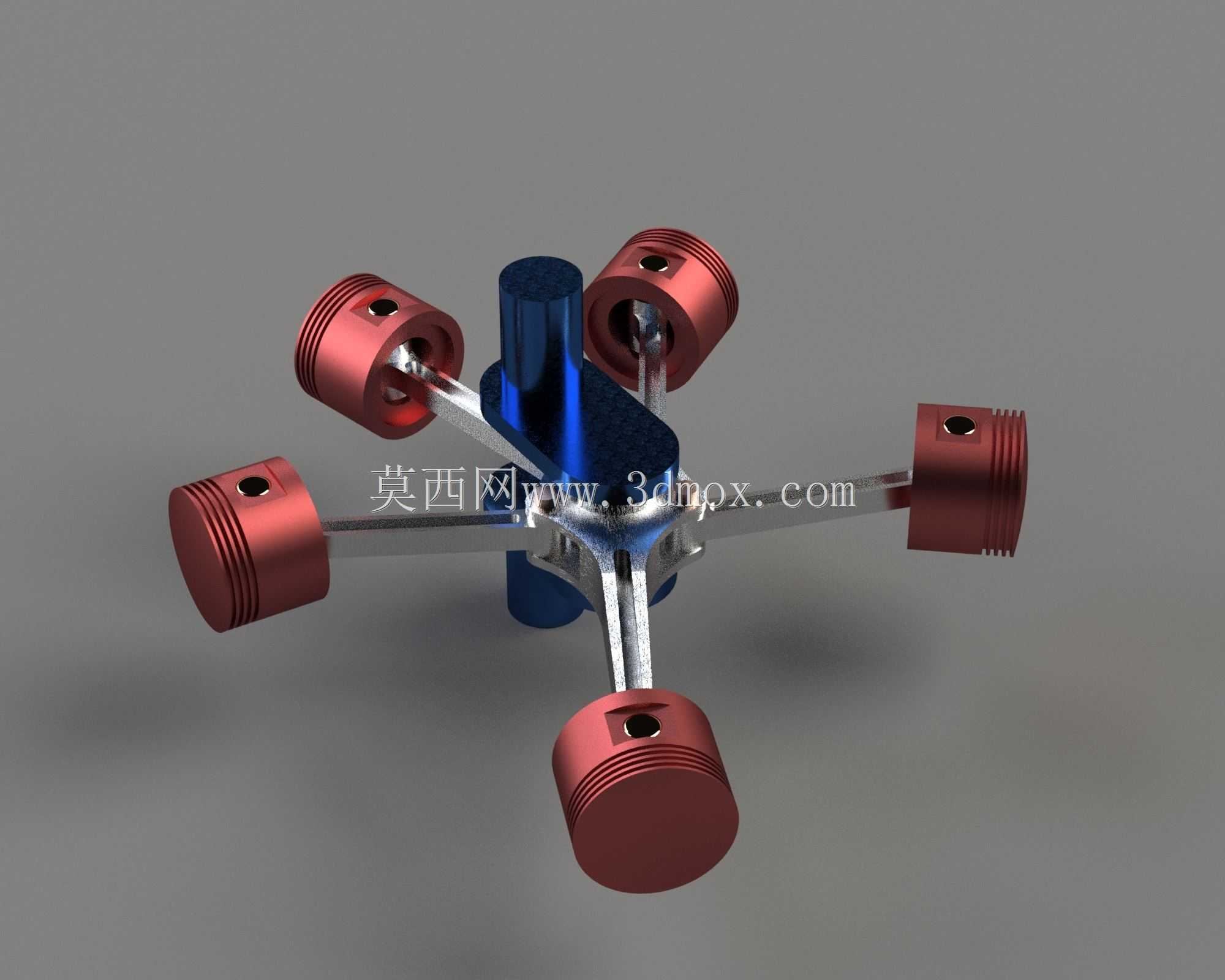

　　设计过程中首先要确定的是活塞的排布数量与缸径参数，图中展示的是六缸径向排布方案，相邻活塞的中心夹角为60度，需要保证每一组活塞的运动行程完全一致，连杆与曲柄销的配合间隙统一，避免运转过程中出现偏磨、卡滞问题。中心主轴的支撑位需要对应每一组活塞的做功冲击力做强化设计，因为径向排布的活塞做功时的冲击力会沿径向直接作用到主轴轴承位，相比直列机型的主轴受力更分散，但对轴承的径向承载能力要求更高。活塞组件的设计沿用了内燃机活塞的经典结构，顶部设置对应燃烧室的凹面，环槽位置预留气环与油环的安装空间，活塞销孔与连杆小头的配合需要做浮动设计，保证往复运动过程中能自动微调角度，减少侧推力带来的磨损。

　　安装边界方面，这类径向动力单元的安装法兰通常设置在中心机体的后侧，也就是输出轴的对侧，法兰的孔位需要匹配配套的减速箱、螺旋桨安装座或者发电机输入端的连接尺寸，周向布置的缸体外侧不需要预留额外的散热管路安装空间，只需要预留进排气管路、火花塞或者喷油嘴的安装操作空间即可。轴向尺寸上，从活塞运动的上止点最前端到机体后侧安装法兰的距离，仅为同排量直列六缸机型的三分之一左右，径向尺寸则需要以主轴中心为基准，预留活塞运动到下止点时的最外侧轮廓余量，安装时要保证动力单元的中心与被驱动部件的输入轴中心完全同轴，避免运转过程中产生额外的径向载荷，加速轴承与连杆的磨损。

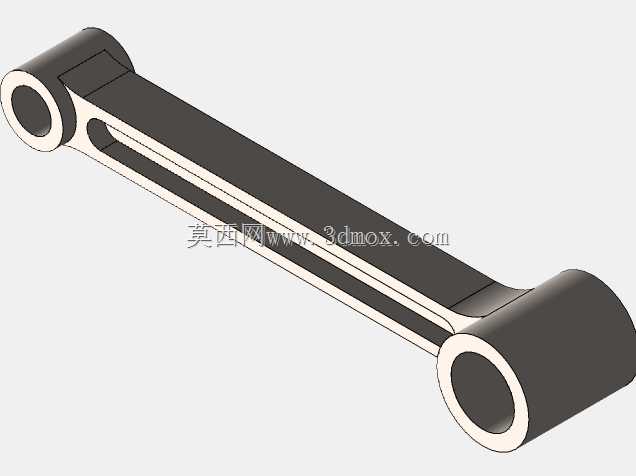

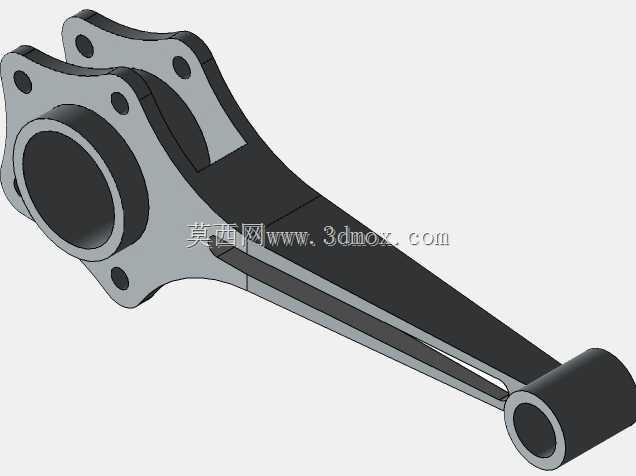

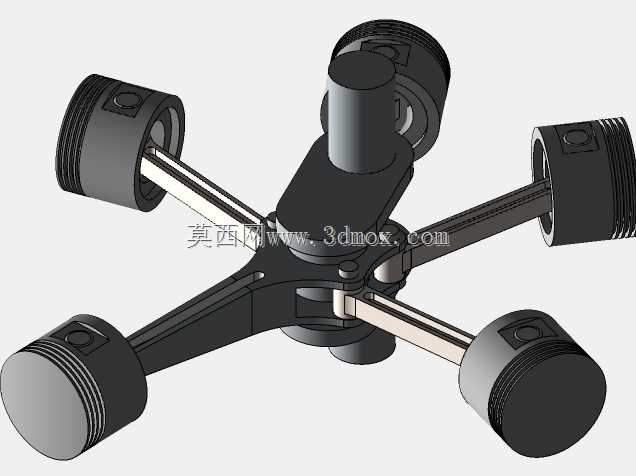

　　结构细节上，连杆组件采用了分体式设计，主连杆直接连接在曲柄销上，其余副连杆通过铰接方式连接在主连杆的对应轴颈上，这种设计能避免多根连杆同时套在曲柄销上带来的轴向尺寸过大问题，同时保证每一组活塞的运动相位精准对应做功顺序。中心机体的材质通常选用高强度铝合金，在保证结构强度的前提下降低自重，缸套部分则采用耐磨铸铁材质，压入机体的缸套安装位内，兼顾散热性能与耐磨性能。进排气道的设计沿缸体径向布置，能缩短进排气路径，提升充气效率，适配高转速运转的动力输出需求。
