立式自助娱乐亭终端外观结构设计

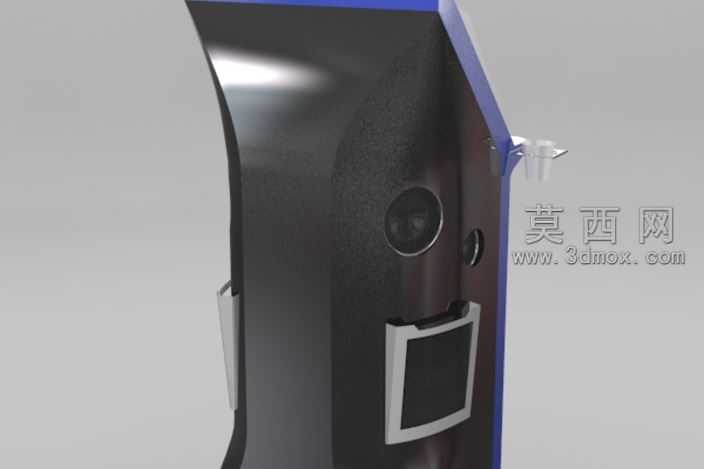

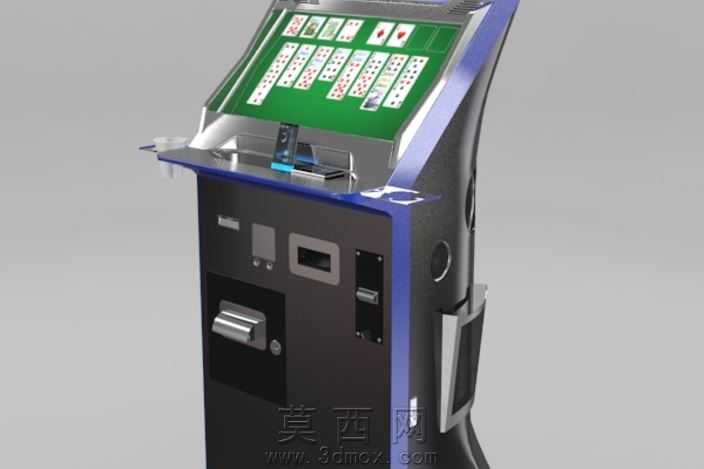

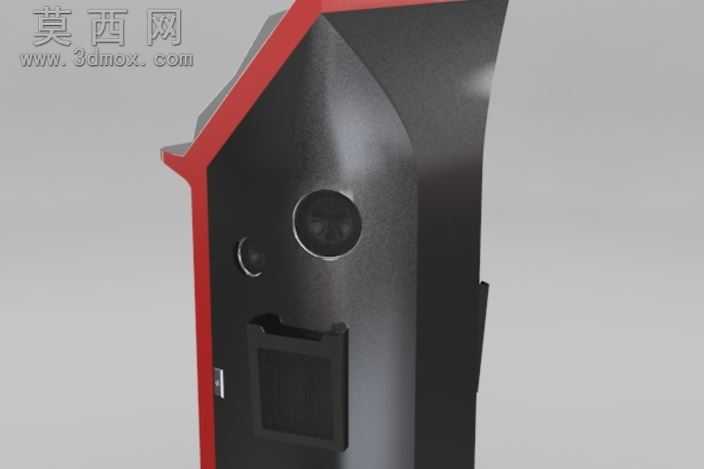

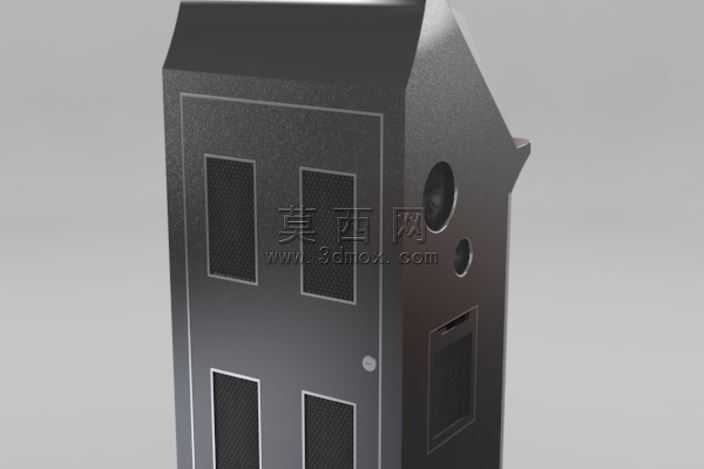

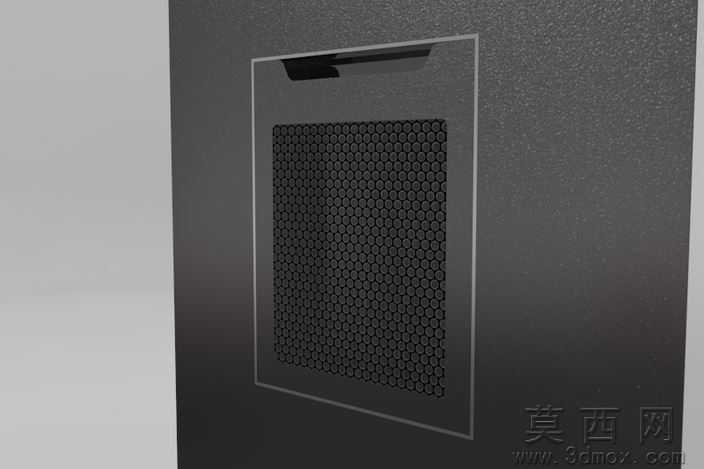

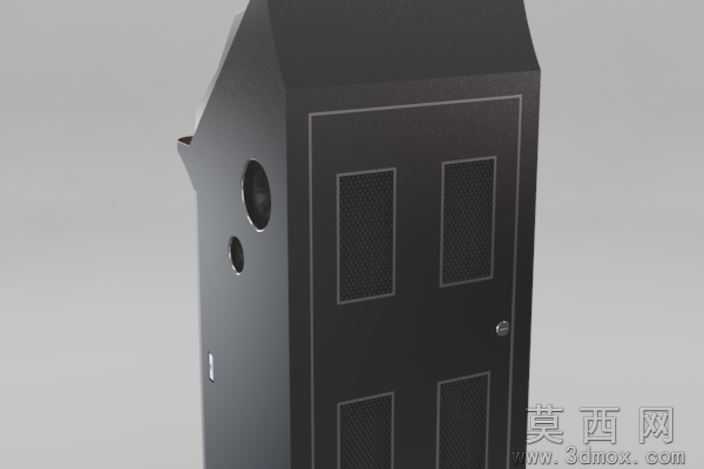

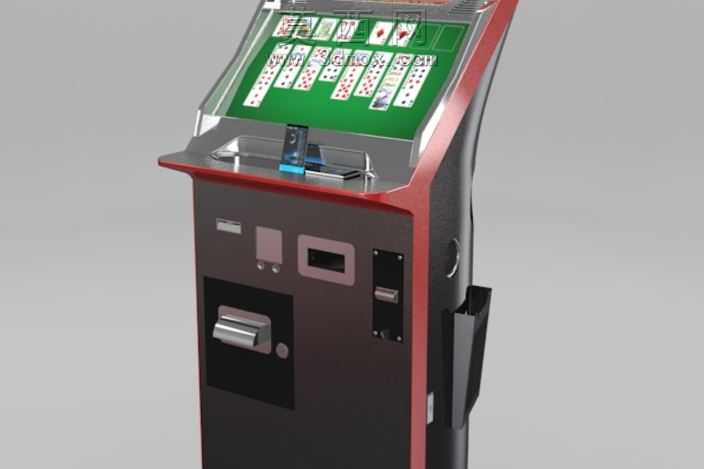

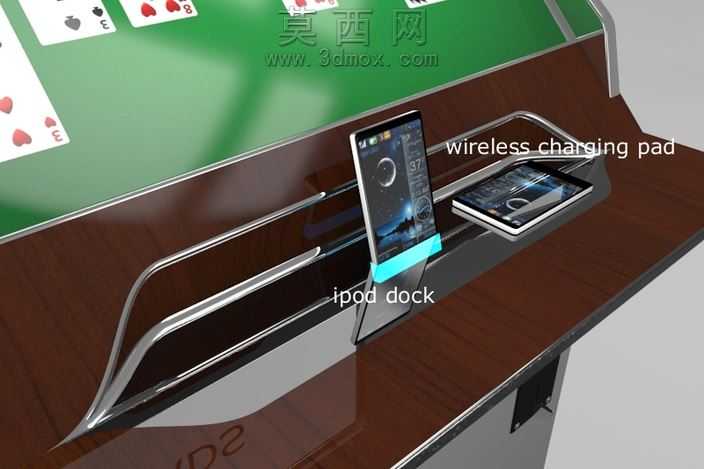

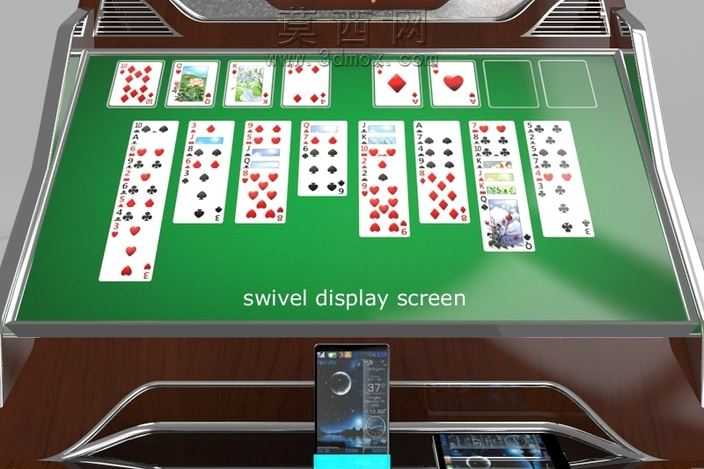

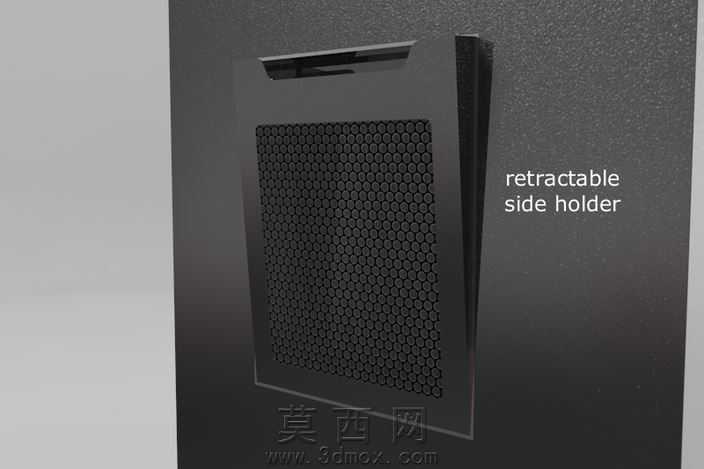

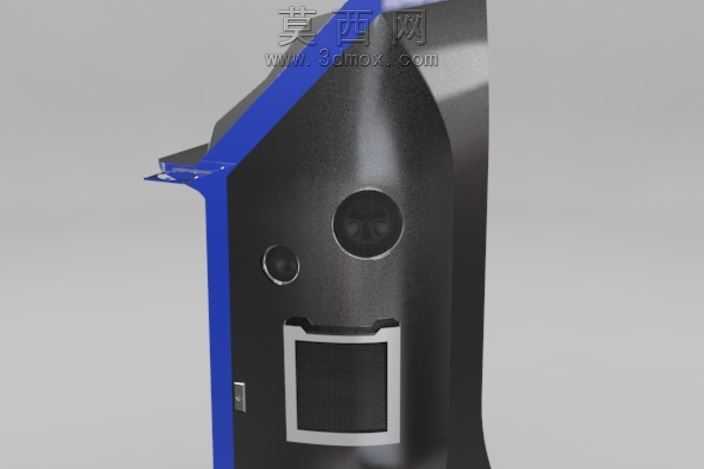

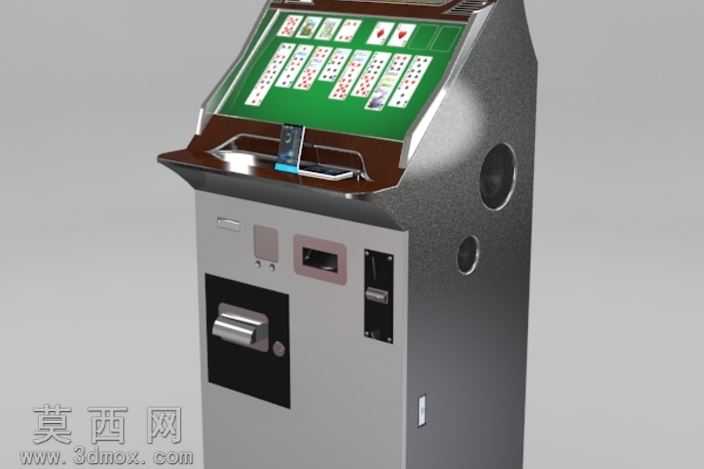

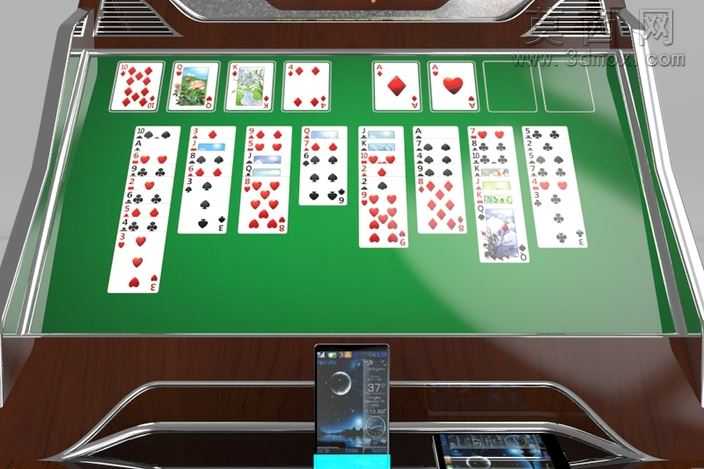

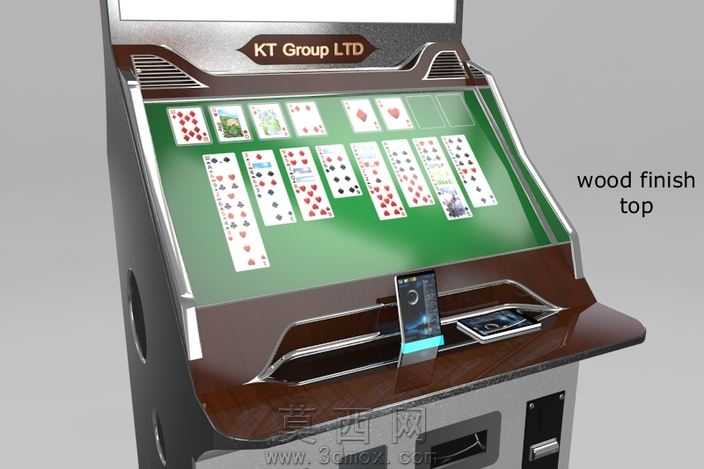

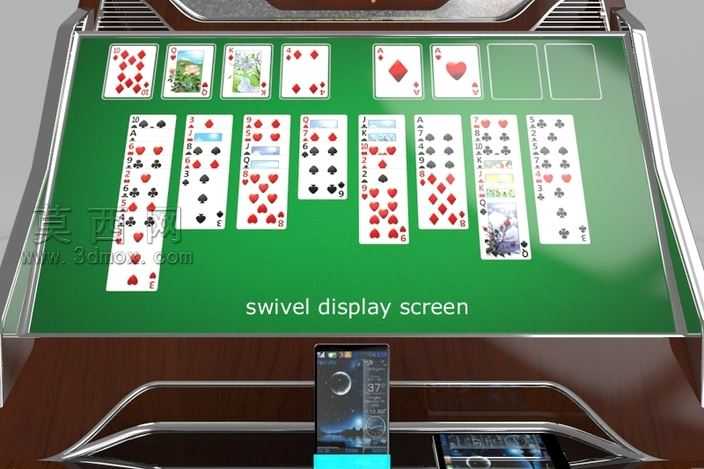

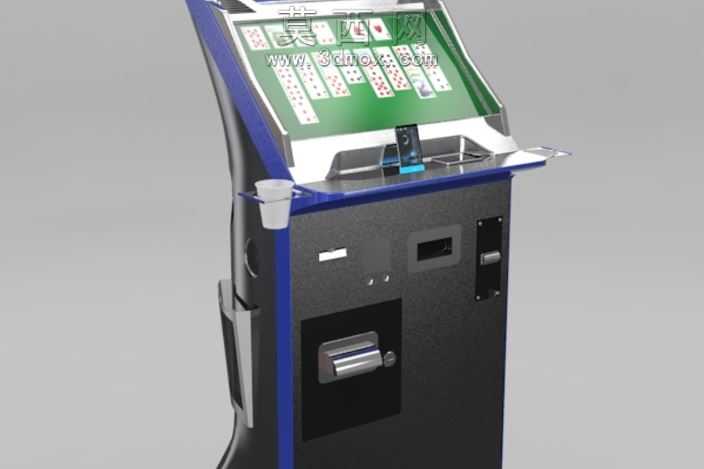

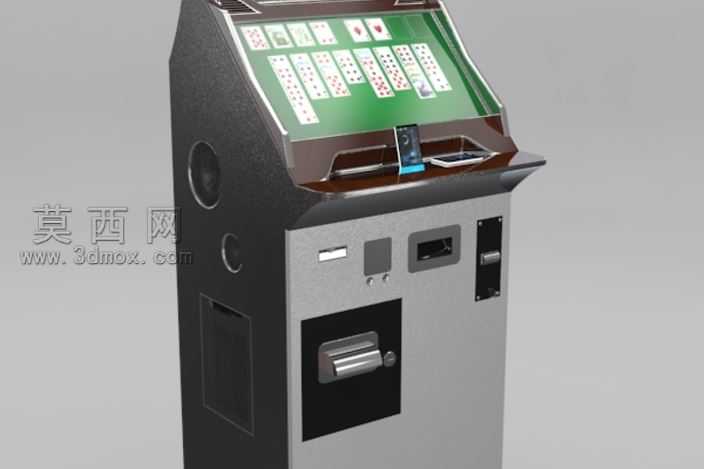

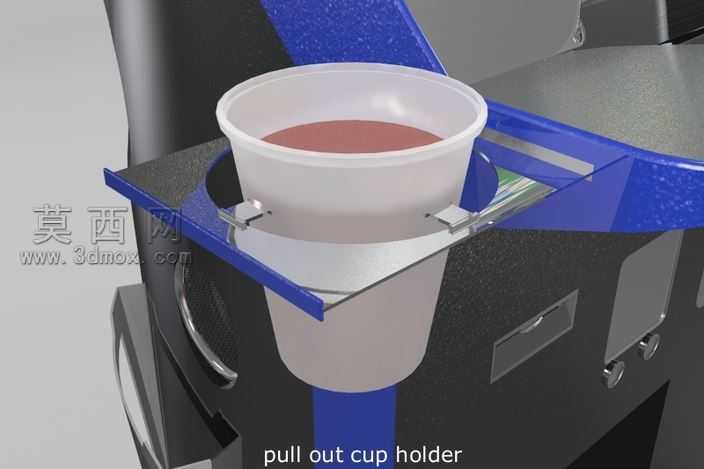

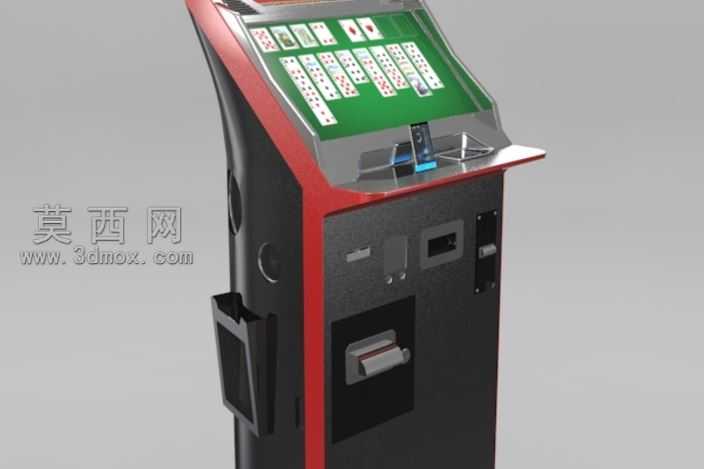

本作品为立式自助娱乐亭终端的三维设计方案，建模阶段依托多边形建模与参数化建模结合的方式完成整体结构搭建，首先依据人机工程学尺寸确定设备整体高度、操作台面倾角与屏幕可视角度，确保站立操作时用户视线与屏幕法线夹角处于舒适区间，手臂放置在操作台面时自然放松无悬空疲劳感。模型主体分为上部显示操作区、中部功能集成区、下部柜体存储区三个模块，上部区域采用倾斜式面板布局，将触控显示屏嵌入带防护边框的斜面结构，屏幕周边设置内凹式走线槽避免线缆外露，面板边缘做圆弧倒角处理，既提升视觉柔和度也防止磕碰划伤。中部操作台面采用拉丝金属材质模拟不锈钢饰面，台面预留杯架、票据出口与读卡区域的安装位，台面与柜体衔接处做防水翻边设计，避免液体渗入柜体内部损坏电子元件。下部柜体采用钣金折弯结构设计，表面做哑光黑喷塑材质模拟，柜体正面设置锁具式检修门、出币口与散热格栅，检修门内部预留主板、电源模块、存储模块的安装导轨与固定孔位，柜体侧边做蓝色装饰条分色处理，强化设备的视觉识别性。渲染阶段采用三点布光方案，主光从斜上方打亮设备正面展示操作区域，辅光弱化柜体侧面阴影，轮廓光勾勒设备边缘线条提升立体感，材质调整阶段针对不同部件做差异化参数设置：屏幕表面添加轻微反光与玻璃质感，金属台面调整反射粗糙度模拟真实拉丝纹理，柜体喷塑面降低反射率呈现哑光质感，装饰条调高饱和度突出视觉层次。设计过程中充分考虑设备的落地使用场景，整体结构采用模块化拆分设计，便于生产阶段的钣金加工、部件组装与后期运维检修，各功能区域的布局经过多轮调整，在有限的柜体空间内实现操作、显示、存储、运维的功能平衡，外观造型兼顾商用场景的稳重感与娱乐设备的辨识度，避免过度尖锐的线条与繁杂的装饰元素，适配各类线下自助娱乐场所的装修风格。
