氢能源迷你发电装置结构设计

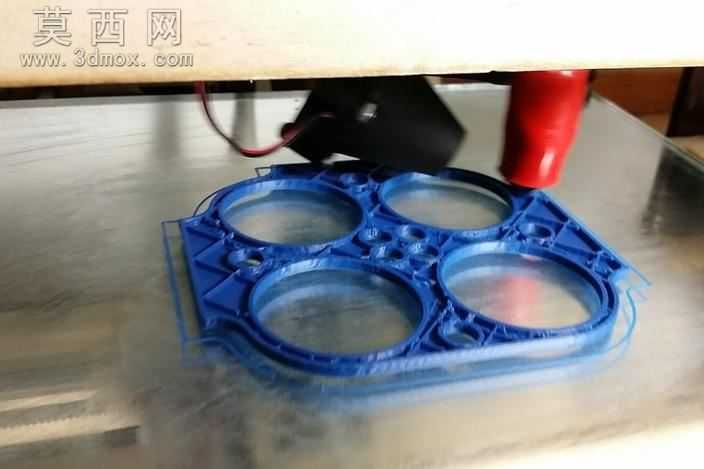

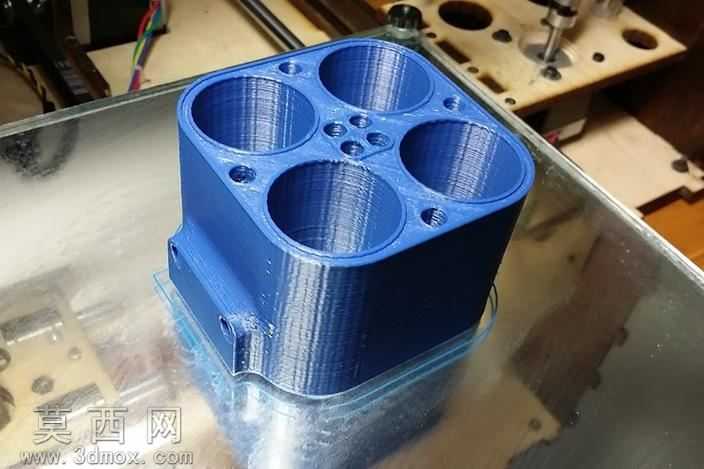

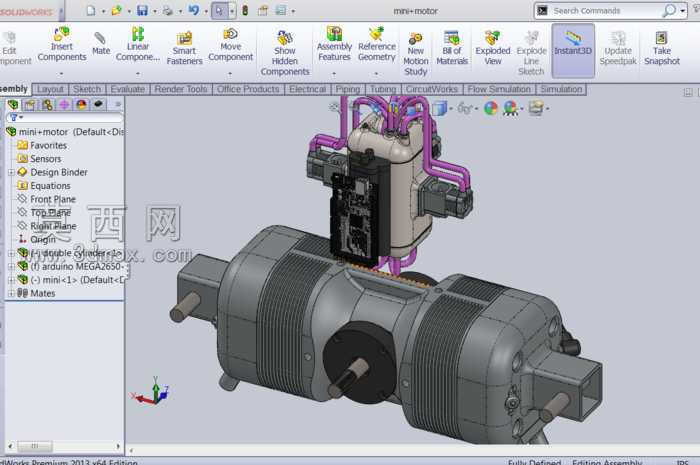

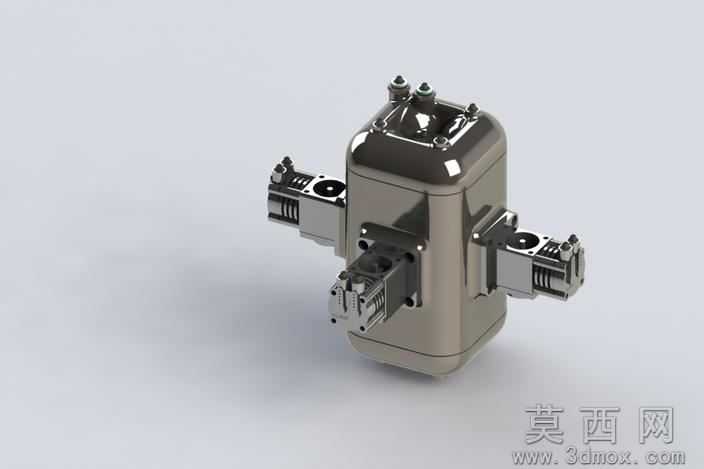

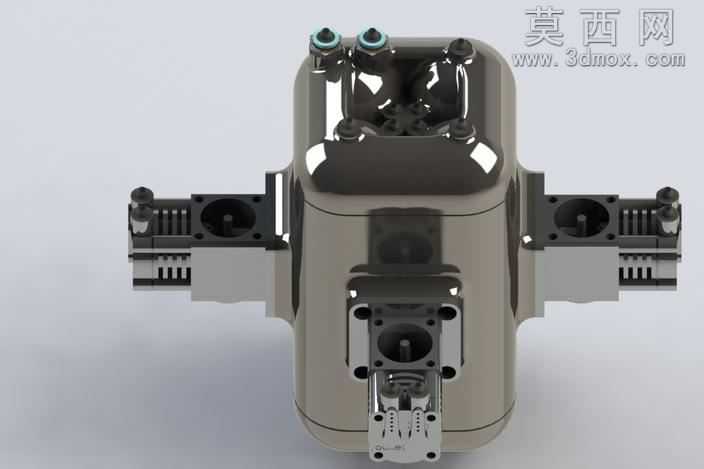

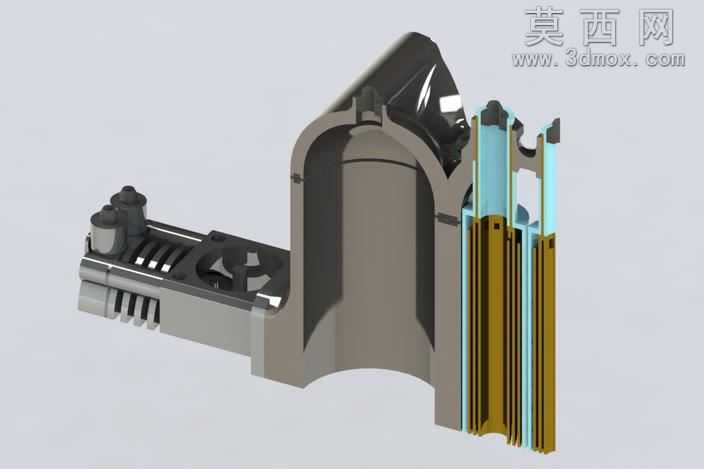

本作品为氢能源迷你发电装置的核心反应腔体结构，采用三维建模软件完成全参数化设计，整体结构围绕水电解制氢、储氢储氧、燃料电池发电的一体化功能需求展开布局。建模阶段首先完成功能分区的拓扑规划，将主体腔体划分为四个独立的圆柱腔室，分别对应电解反应区、氢气存储区、氧气存储区以及发电输出区，各腔室采用等壁厚设计，通过一体化的基体结构完成连接，避免多零件装配带来的密封隐患。结构细节设计上，在腔体顶面预留了多组不同规格的安装孔位，包括电极安装孔、气路连接孔、密封固定孔，所有孔位均按照标准密封件尺寸完成参数匹配，孔位边缘做了倒角过渡处理，避免应力集中导致的腔体开裂问题。腔体侧壁设置了定位凸台与安装卡槽，可直接与外部供电模块、气体收集模块完成快速装配，底部设计了平整的安装基面，可适配不同的固定支架，满足桌面级实验测试的安装需求。材质渲染阶段，针对3D打印成型的工艺特性，模拟了PLA材质的哑光蓝色质感，还原了FDM打印工艺的层纹细节，同时对腔体内壁做了光滑度渲染处理，体现内壁抛光后降低气体流动阻力的设计考量。设计过程中充分考虑了小型化实验装置的安全需求，储氢储氧腔室的壁厚按照低压存储标准做了加厚处理，各腔室之间的隔断结构做了加强筋设计，既保证整体结构强度，又尽可能控制整体重量，适配小型氢能实验的轻量化需求。整体建模过程严格遵循从功能需求到结构落地的设计逻辑，所有尺寸均经过水电解反应的空间需求测算，既保证各功能区的容积满足短时发电的气体储量要求，又尽可能压缩整体体积，实现迷你化的设计目标，可直接用于3D打印制作原型，开展小型氢能发电的验证实验。
